VMK 25 Hochdruck-Koaxialventilverteiler mit 100 bar

Der Koaxialventilverteiler der VMK-Serie kombiniert mehrere Koaxialventile auf einer kompakten Grundplatte, sodass eine Hochdruckpumpe mehrere Kühlmittel- oder Schmierleitungen steuern kann. Sein geradliniger Strömungsweg sorgt für einen geringen Druckverlust, während die membranlose, druckausgeglichene Konstruktion ein zuverlässiges Umschalten in verunreinigten Schneidflüssigkeiten ermöglicht.
Der modulare Aufbau reduziert Rohrleitungen und Leckstellen und bietet eine schnelle, wiederholbare Betätigung für CNC-Kühlmittel- und Spülsysteme mit mehreren Stationen bei begrenztem Installationsraum.

Modell:
VMK 20x25
Produktmarke:
VPC Pneumatic

Modultyp:	2/2 Wege extern kontrolliertes Ventil
Ventiltyp:	3/2 Wege interne Führungsventil
Druckbereich:	0 bis 100 bar
Öffnung:	DN 20 bis 25 mm
Vielfältige Positionen:	2 bis 4 Anpassbar
Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

■ Produktfunktion

1. Zuverlässigkeit in Hochdruck- und kontaminierten Medien

·Membranfreies Design, verhindert Verstopfungen.
·Druckausgeglichene Spule reduziert das Anhaften.
·Lange Dichtungslebensdauer, weniger Ausfallzeiten

2. Schnelles und stabiles Schalten

·Leichtlastspule für schnelle Betätigung.
·Stabile Reaktion für Hochfrequenzzyklen

3. Hoher Durchfluss, geringer Druckverlust

·Gerader koaxialer Strömungsweg
·Höherer Durchfluss als Teller-/Membranventile gleicher Größe

4. Modulare Verteileroption

·Integriert 2–4 Ventile an einem Verteiler
·Eine Pumpe steuert mehrere Auslässe; kompakt und wartungsfreundlich

5. Breite Medienkompatibilität

·Kühlmittel auf Wasser-/Ölbasis
·Emulsionen, Schmierstoffe, mittelviskose Flüssigkeiten

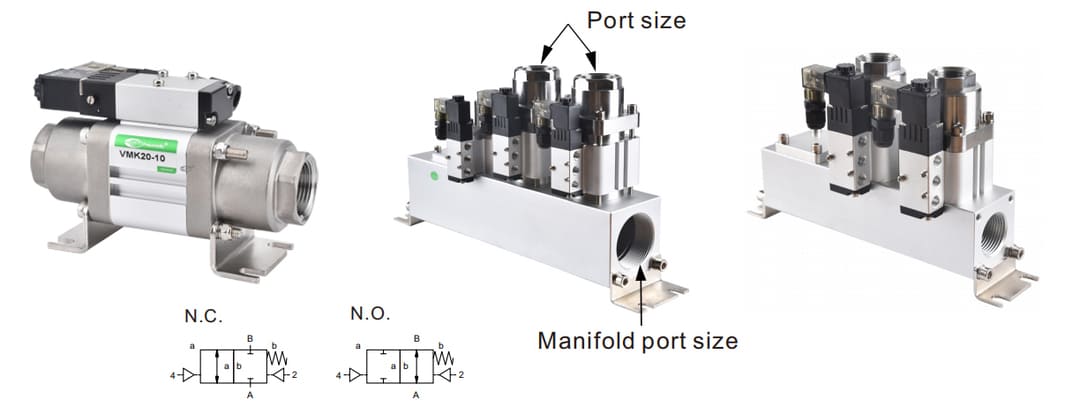

■ Symbol

pneumatisches Koaxialventil

Koaxialventile

Produktspezifikationen

Modell	VMK, VMK3V, VMK4V
Arbeitsmedium	Flüssig
Steuertyp	Normal geschlossen / normal offen
Arbeitsdruck	Niederdruck: 0 bis 1,0 MPa, Hochdruck: 0 bis 10 MPa
Arbeitstemperatur	-20 bis 160 ℃
Schaltzeiten	50 bis 3000 ms
Betätigung	Standard -Pilotmagnetventil
Ventilkörper	Aluminium oder Edelstahl
Modulkörper	Aluminium oder Edelstahl
Versiegelungsmaterialien	HNBR/TPU/PTFE
Energetisierter Schutz	IP 65
Energieversorgungsbewertung	ED 100%
KV -Wert (A → B)	8,8 bis 13,3 m³ ³/h
