| Ventiltyp: | |
|---|---|
| Einbaulage: | |
| Fahrtyp: | |
| Dichtungstyp: | |
| Installation: | |
| Standardspannung: | |

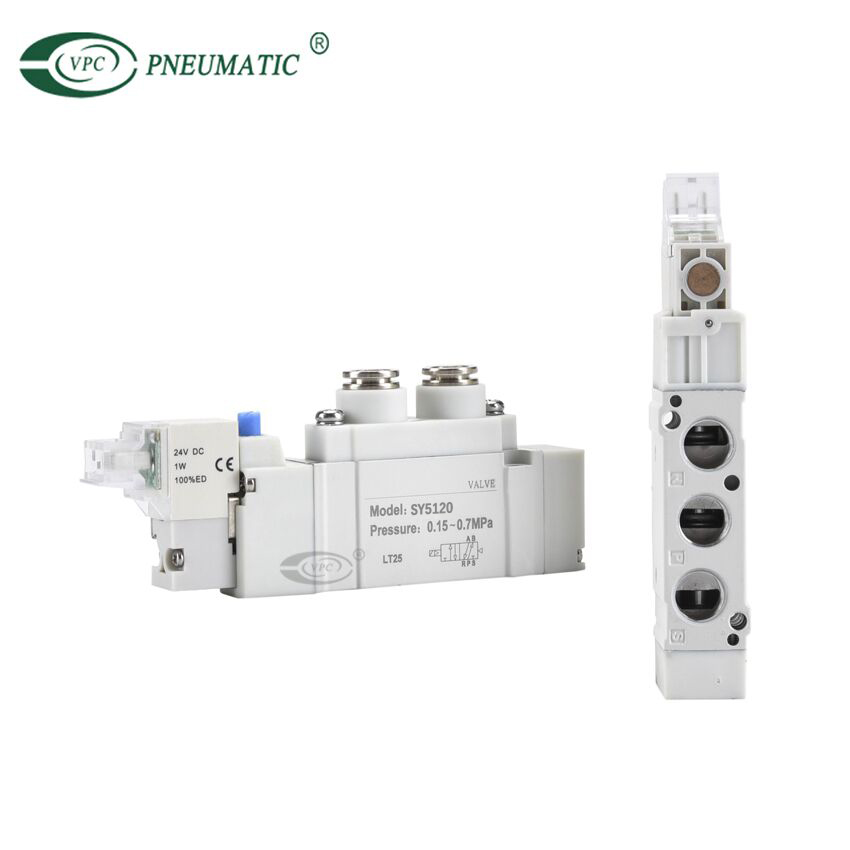

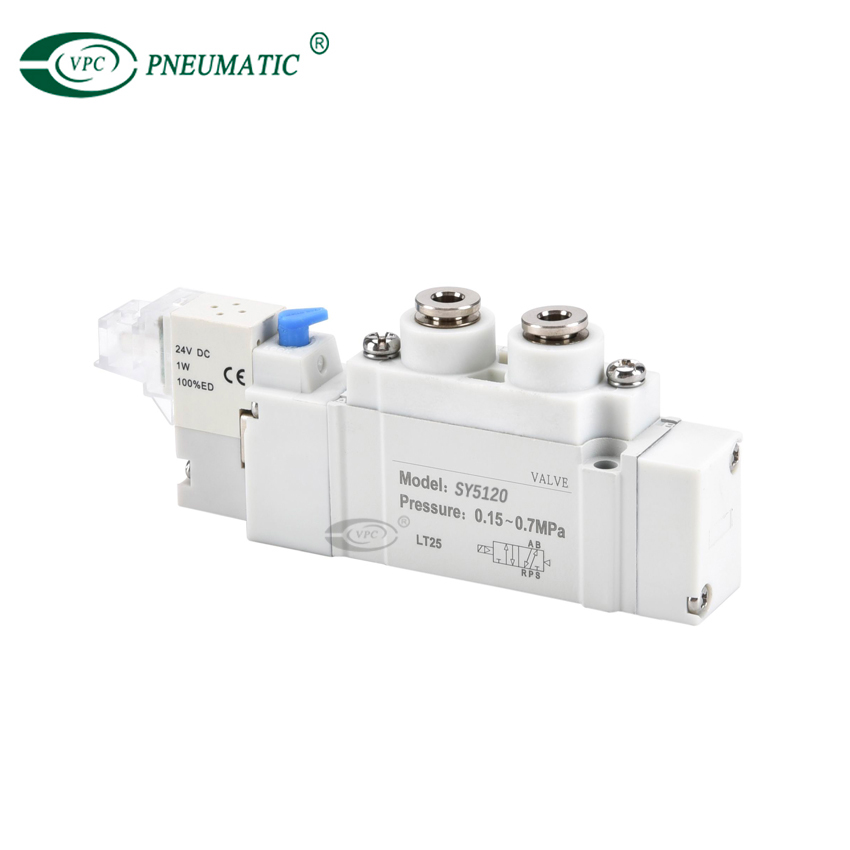

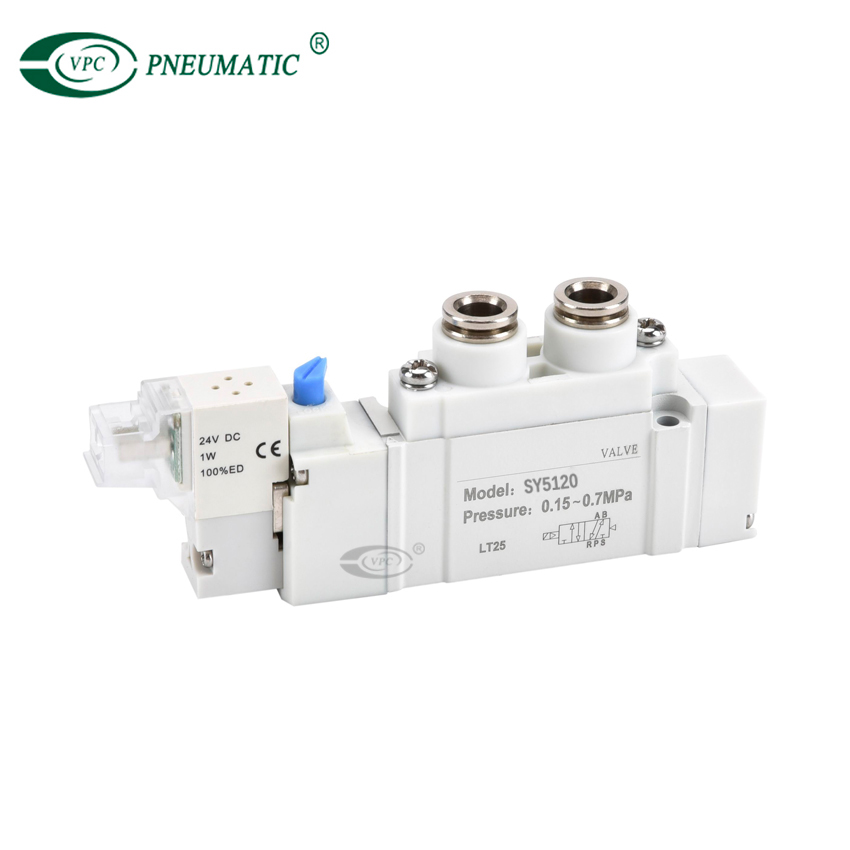

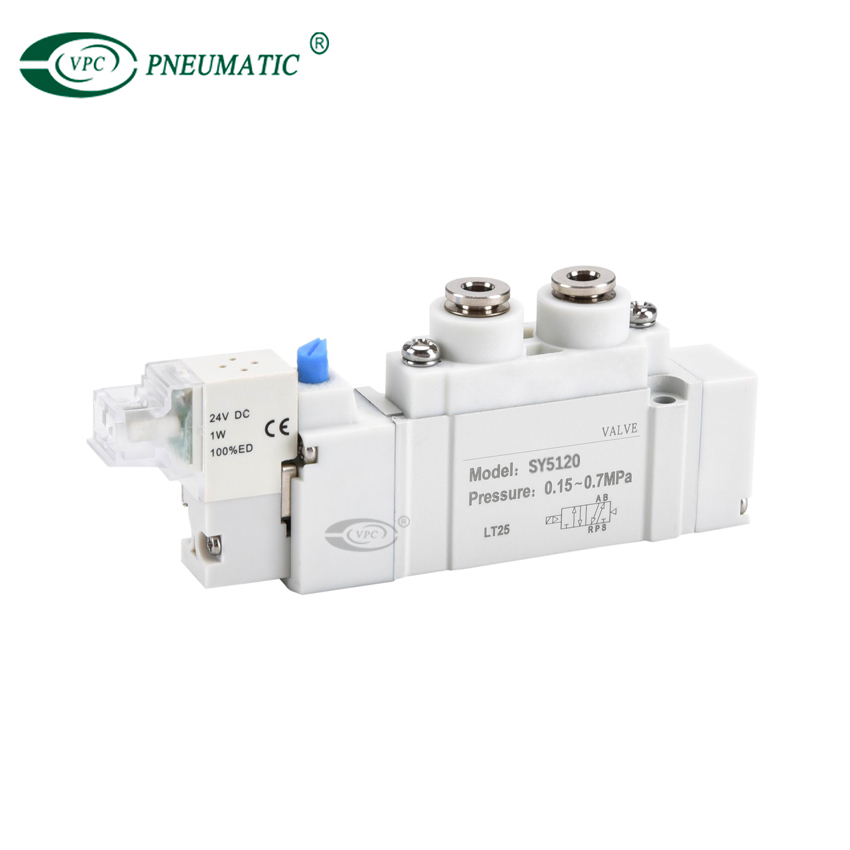

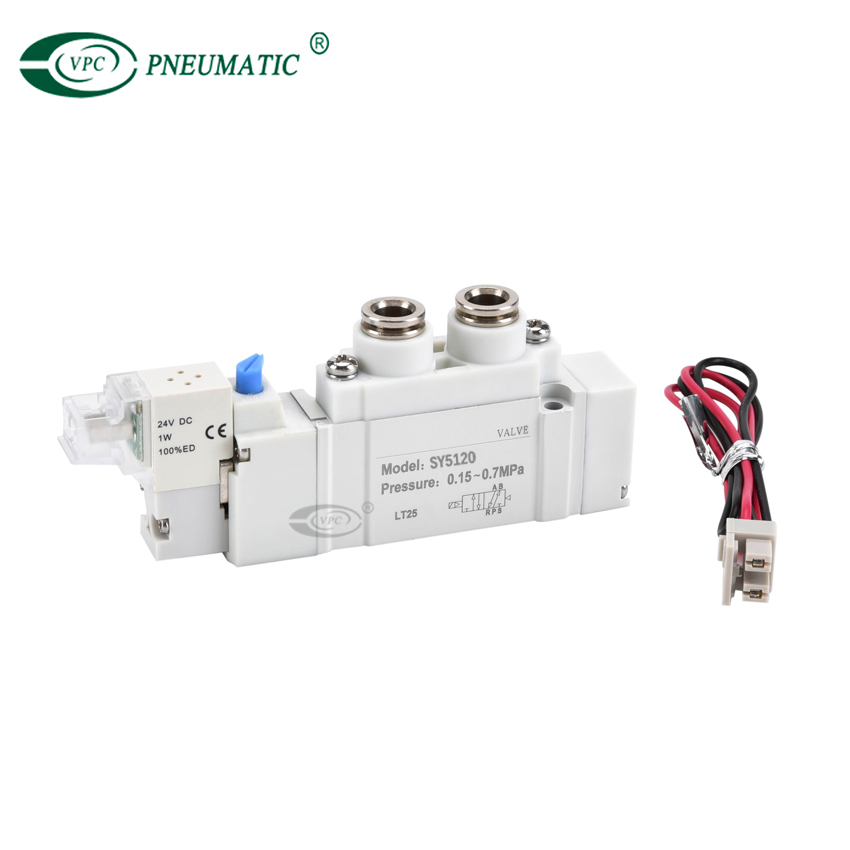

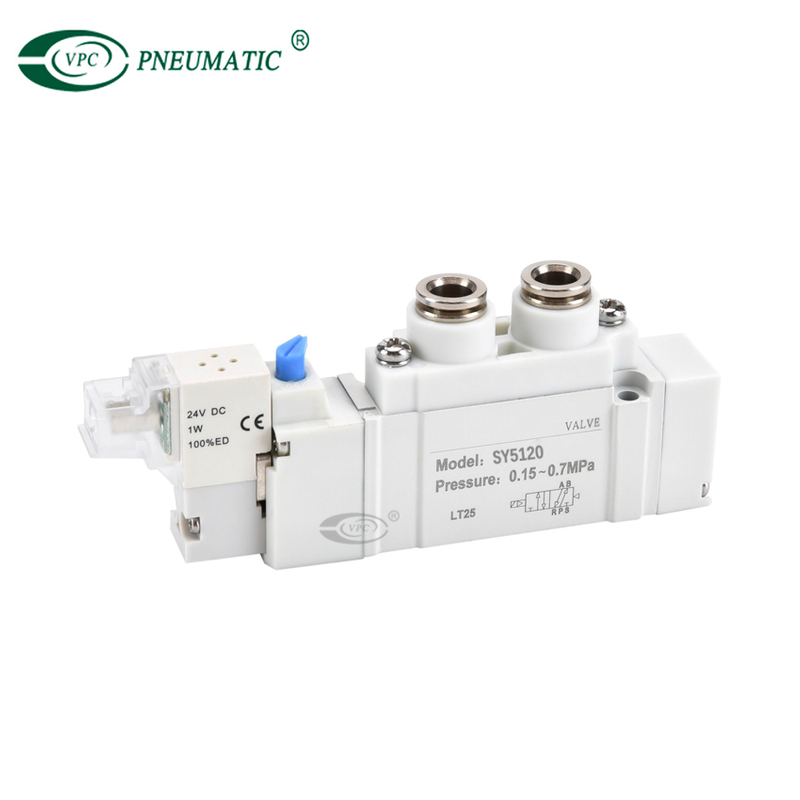

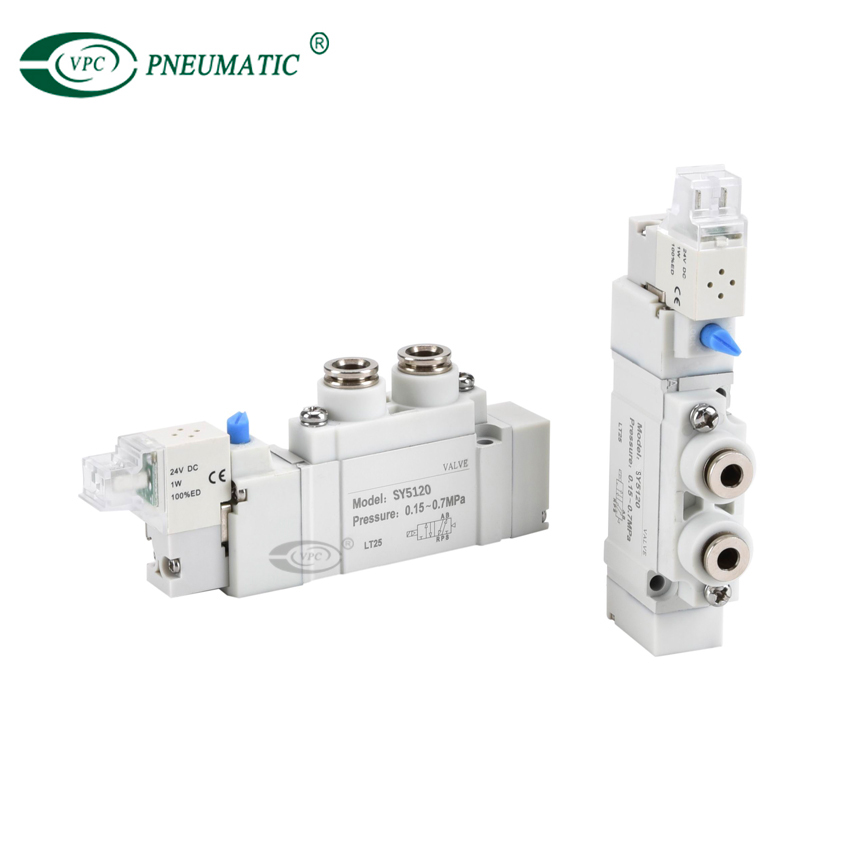

Produktbeschreibung
1. Serie SY Hochpräziser Pilotkopf 5 Sekunden/Zeit, hohe Empfindlichkeit, kein Hängenbleiben；
2. Eingebaute Schutzschaltung gegen Überspannung, direkt an die SPS angeschlossen, ohne zusätzliches Zwischenrelais;
3. Kein Federluft-Reset-Strukturdesign, schnelle Reaktionsgeschwindigkeit, keine Ermüdung, lange Lebensdauer;
4. Einzel- und Doppelspulen sind optional und können beliebig angepasst werden.
5. Mehrere Ventilbasen integriert.
Produktspezifikationen
| Modell | SY3120 | SY3220 | SY3320 | SY5120 | SY5220 | SY5320 |
| SY3420 | SY5420 | |||||
| SY3520 | SY5520 | |||||
| Arbeitsmedium | Saubere Luft | |||||
| Arbeitsdruck | 0,15 bis 0,7 MPa | 0,1 bis 0,7 MPa | 0,2 bis 0,7 MPa | 0,15 bis 0,7 MPa | 0,1 bis 0,7 MPa | 0,2 bis 0,7 MPa |
| Arbeitstemperatur | -10 bis 60℃ | |||||
| Maximale Betriebsfrequenz | 10Hz | 10Hz | 10Hz | 3Hz | 5Hz | 3Hz |
| Reaktionszeit | <12ms | <12ms | <15ms | <19ms | <19ms | <32ms |
| Abgasweg | Zentraler Auspuff | |||||
| Schmierung | Nicht nötig | |||||
| Installationstyp | Frei | |||||
| Schlag-/Vibrationsfestigkeit | 150/30m/s² | |||||
| Schutzklasse | IP65 | |||||
| Gelenkgröße | M5 | 1/8' | ||||
Hauptabmessungen
Produkt-FAQ
Q1. Was ist ein 5/2-Wegeventil?
Ein 5/2-Wegeventil verfügt über fünf Kanäle und zwei Schaltstellungen.Es eignet sich besonders zur Ansteuerung von doppeltwirkenden Zylindern.Die folgende Grafik zeigt das schematische Symbol für ein solches einseitig mittels Elektromagnet betätigtes Ventil mit federbetätigtem Rücklauf.
Q2. Wie funktioniert ein 5-Wege-Magnetventil?
5/2-Wege ist ein Ventil mit fünf Anschlüssen und zwei Positionen, das eine Flüssigkeit oder Luft in ein Ende eines doppeltwirkenden Geräts leitet und gleichzeitig die Entlüftung am anderen Ende ermöglicht.Bei Nulldifferenzialventilen handelt es sich um Magnetventile, die bei einem Druck von Null betrieben werden können (zum Betrieb ist kein Differenzdruckabfall am Ventil erforderlich).
Q3. Was bedeuten die Zahlen im 5/2-Ventil?
Das 5/2-Wege-Pneumatikventil verfügt über fünf Anschlussanschlüsse und zwei Zustände.Es verfügt über einen Druckanschluss (P,1), zwei Anschlüsse (A,2) und (B,4), die mit dem zu steuernden Gerät verbunden sind, und zwei Auslassanschlüsse (EA,3) und (EB,5). .
Q4. Was ist der Unterschied zwischen 3/2-Wege- und 5/2-Wege-Magnetventil?
Der erste hat 2 Positionen mit 1 Einlass, 1 Auslass und 1 Auslass, und der zweite hat 2 Positionen mit 2 Auslass, 2 Auslass und 1 Einlass.Drucktaster und Rückschlagventile sind die Hauptanwendungen von 5/2.
