Pneumatikzylinder mit einstellbarem Hub der SC-Serie

Standard-SC-Zylinder sind doppelt wirkend mit Dämpfung, es gibt aber auch andere Typen wie Multikraft-, Mehrhub-, einstellbare Zylinder mit Dämpfung und geringer Reibung.
Entspricht den internationalen ISO- und VDMA-Standards und kann andere Marken ersetzen.
Kolbenstange aus Edelstahl und Zylinderrohr aus hochwertigem Aluminium, langlebig und korrosionsbeständig.

Stoff:	Aluminiumlegierung
Arbeitsmedium:	Luft
Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

■ Produkteigenschaft

1. Standardisiertes Design: Entspricht den Standards ISO6431 und VDMA24562.

2. Verschiedene Montageoptionen: Einschließlich Basis-, Zapfen- und Schwenkösen-Rosengelenk-Montageoptionen.

3. Zylinderbohrungen von 32 bis 200 mm und Hübe von 10 bis 1000+ mm, um verschiedenen Einsatzanforderungen gerecht zu werden.

4. Weit verbreitet: Geeignet für Automatisierungsgeräte, Roboterarme und verschiedene industrielle Anlässe.

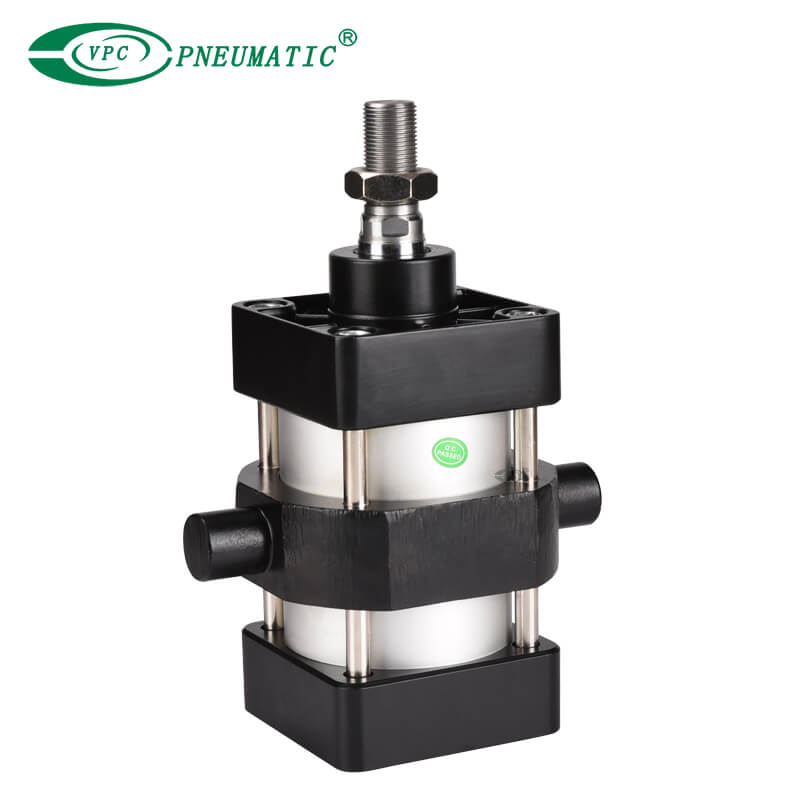

SC-Pneumatikzylinder

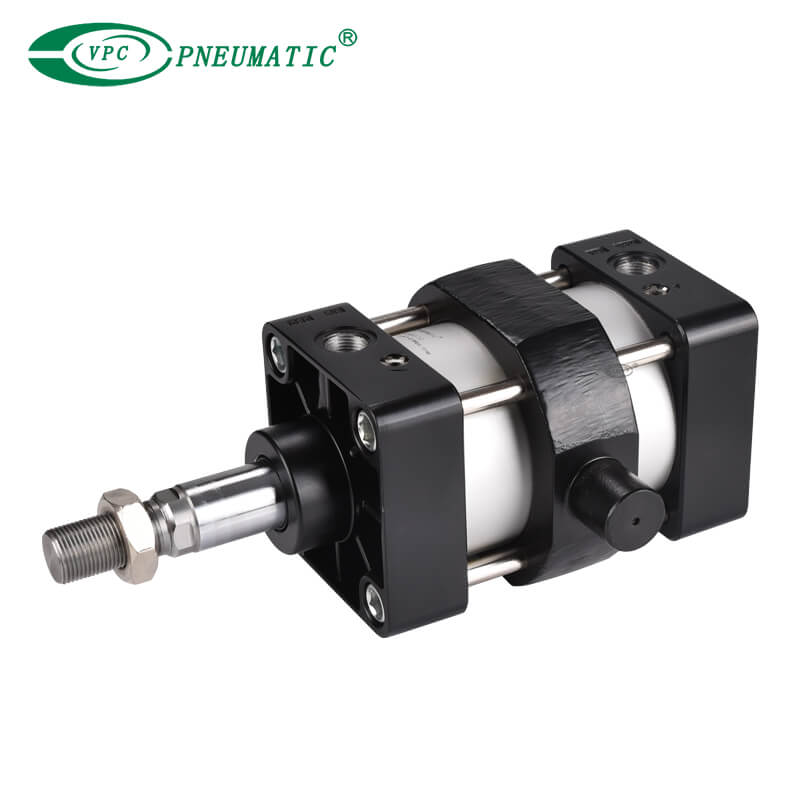

SC-Zylinder

Produktspezifikationen

Bohrung (mm)		32	40	50	63	80	100	125	160	200
Schauspieltyp		Doppelt wirkend
Arbeitsmedium		Saubere Luft (40 µm Filterung)
Befestigungsart	SU/SC-Serie	Grundtyp FA FB CA CB CR LB TC TC-M
	SCD/SUD-Serie	Grundtyp FA LB TC TC-M
	SCJ/SUJ-Serie	Grundtyp FA LB TC TC-M
Garantierter Druck		1,5 MPa
Arbeitsdruckbereich		0,1 bis 0,9 MPa
Arbeitstemperatur		-5 bis 70 °C
Geschwindigkeitsbereich		50 bis 800 mm/s
Kissentyp		Verstellbares Kissen
Kissenschlag		20mm				32mm			45mm
Anschlussgröße		G1/8	G1/4		G3/8		G1/2		G3/4
