| Arbeitsmedium: | |
|---|---|
| Arbeitstemperatur: | |
| Präzision: | |
| Montageposition: | |
Produktbeschreibung
■ Produkteigenschaft
Gehäusematerial: Zinkdruckguss.
Modularer Aufbau, verschiedene Kombinationen für flexiblen Einsatz.
Mit Miniatur-, mittlerer und großer Körpergröße als Option.
Druckbereich einstellbar 0,5~7Bar oder 0,5~12Bar wählbar.
Filterfeinheit 5 Mikron oder 40 Mikron optional erhältlich.
Mit manuellem Abtropfgerät, halbautomatischem Abtropfgerät, automatischem Abtropfgerät oder Entwässerungsmodellfunktion zur Auswahl.
Stabile Bauweise, druckfest, lange Lebensdauer.
Produktspezifikationen
| Spezifikation | MINI | MIDI | MAXI | ||||||
| Anschlussgröße | G1/8' | G1/4' | G3/8' | G3/8' | G1/2' | G3/4' | G3/4' | G1' | |

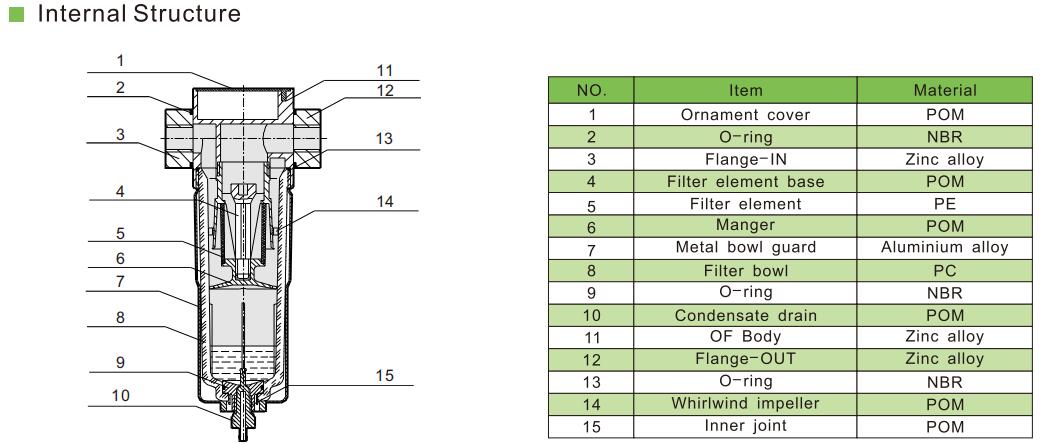

| Materialinformationen | Gehäuse: Zinkdruckguss, Filtertopf und Öl: Polycarbonat； Schüsselschutz aus Metall: Aluminiumlegierung;Dichtung: NBR, Einstellknopf: POM | ||||||||
| Arbeitsmedium | Saubere Luft | ||||||||
| Befestigungsart | Rohrmontage oder Fußmontage | ||||||||
| Mittlere Temperatur | 0 bis 60℃ | ||||||||
| Umgebungstemperatur | 0 bis 60℃ | ||||||||
| Montageposition | Vertikal ±5° | ||||||||
| Merkmale der Struktur | Sinterfilter mit Wasserabscheider | ||||||||
| Kapazität der Kondensatflüssigkeit | 22 ml | 43 ml | 80 ml | ||||||
| Primärdruck | Manuell durch Druck gedreht | 0 bis 1,6 MPa | |||||||
| Komplett automatisch | 0,15 bis 1,2 MPa | ||||||||
| Präzision | 40um/5um | ||||||||
| Gewicht | 250g | 700g | 1340g | 1440g | |||||
■ Standard-Nenndurchfluss
| Gelenkgröße | G1/8' | G1/4' | G3/8' | G3/8' | G1/2' | G3/4' | G3/4' | G3/4' | |
| MINI | OF-…(-A) | 1000 | 1200 | 1400 | — | — | — | — | — |
| OF-…-5M-…(-A) | 800 | 950 | 1100 | — | — | — | — | — | |
| MIDI | OF-…(-A) | — | — | — | 2700 | 3000 | 3000 | — | — |
| OF-…-5M-…(-A) | — | — | — | 1800 | 2000 | 2000 | — | — | |
| MAXI | OF-…(-A) | — | — | — | — | — | — | 5000 | 5300 |
| OF-…-5M-…(-A) | — | — | — | — | — | — | 3600 | 3800 | |
Hinweis: Der für den Normalbetrieb erforderliche Mindestdurchfluss beträgt 5 l/min

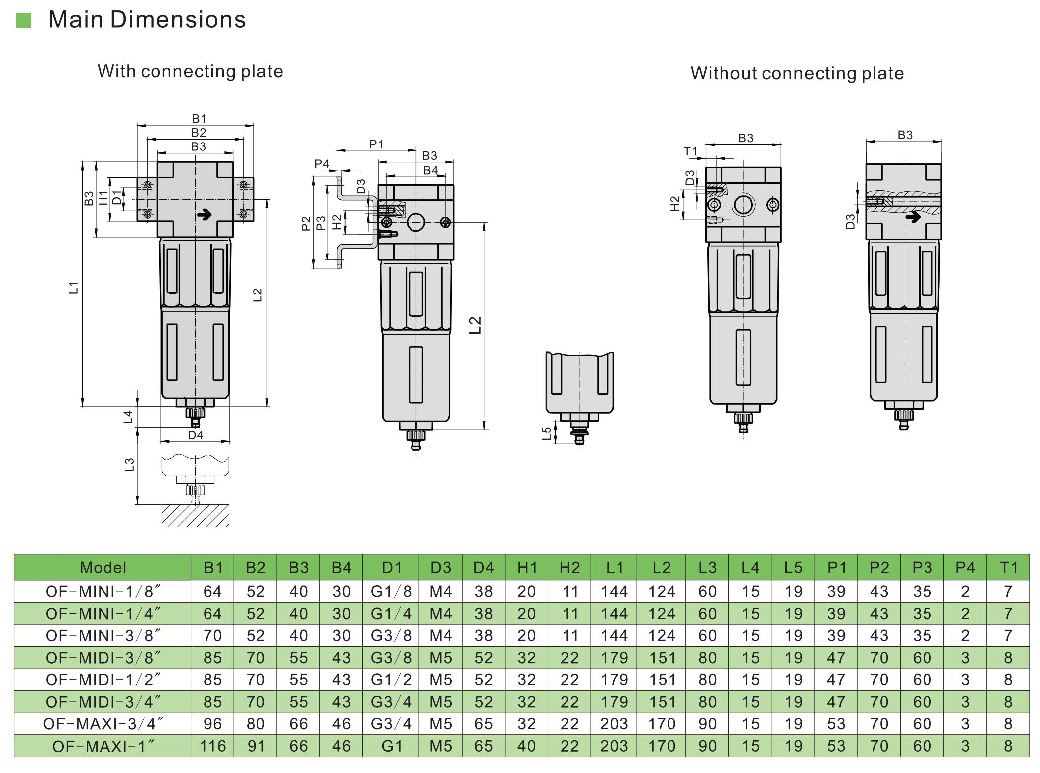

Hauptabmessungen
