GAG Series 2 Position 3 Port Direct Direct Acting Magnet Ventil

Anteil an:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button

GAG -Serien sind direkt wirksame Magnetventil, die mit verschiedenen Flüssigkeiten kompatibel ist. Kompatibel mit verschiedenen Anwendungen durch eine Vielzahl von kompatiblen Materialien, Öffnungsgrößen und Spulenoptionen. Korrosionsbeständig, geeignet für chemische Industrien wie Halbleiter und Lithium.

  • GAG312

  • VPC Pneumatic

  • 8412909000

Ventiltyp:
Einbaulage:
Stoff:
Qualitätsgarantie:
Verfügbarkeitsstatus:

Produktbeschreibung

Produktfunktion

1. Das Körper- und Dichtungsmaterial kann ausgewählt werden, um verschiedene Flüssigkeiten zu unterstützen.

2. Mit verschiedenen Anwendungen über eine Vielzahl von Kombinationen aus der Öffnungsgröße und Spulenverwaltung kompatibel.

3.. 2-Port (NC, NO), 3-Port, Verteiler: Wählen Sie die ideale Komponente gemäß der verwendeten Schaltung aus.

4. Ventilkörper ist in Kupfer- und Edelstahl erhältlich, sodass Sie das Material, das Sie gemäß der Verwendungsumgebung benötigen, auswählen können.


Symbol

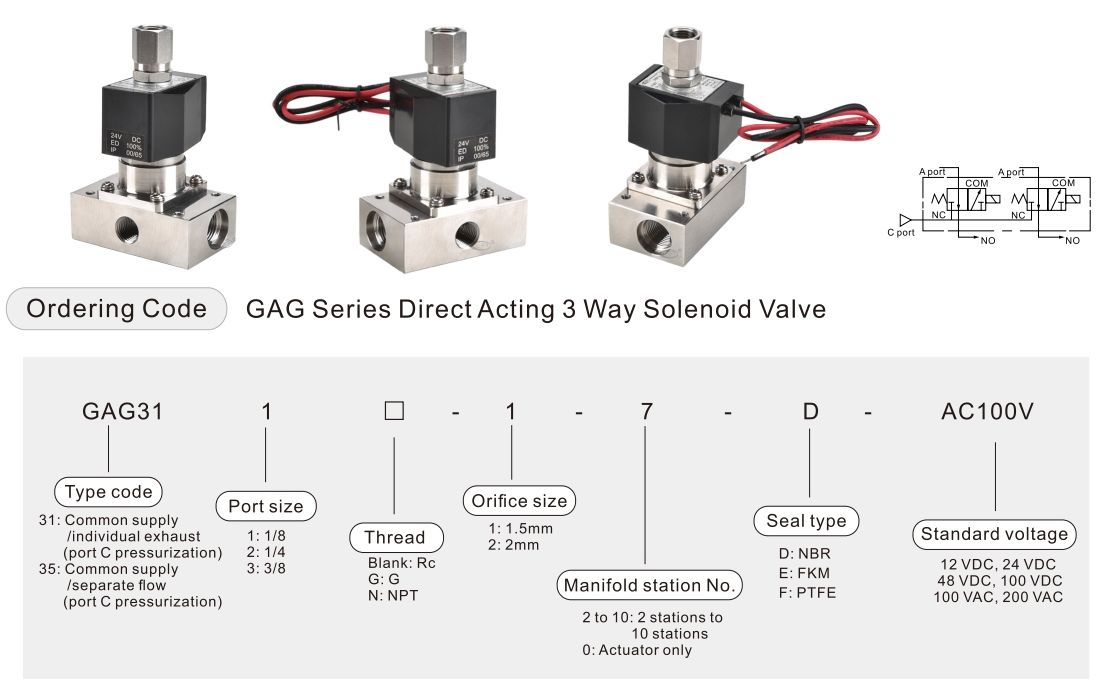

GAG 3-Port-Magnetventilsymbol Symbol

* Bestellungen für Maskierungsplatten und Unterplatten sind ebenfalls verfügbar. Wenden Sie sich an VPC für Details.

* Wenden Sie sich für 11 oder mehr Verteilerstation Nr. VPC an.

Produktspezifikationen

Gemeinsame Spezifikationen

1 MPa ≈ 145,0 psi, 1 MPa = 10 bar
TypStandardspezifikationenOptionale Spezifikationen
Arbeiten medim

Luft/niedriges Vakuum

/Wasser/Kerosin/Öl

Heißes WasserDampf
Arbeitsdruckdifferential  0 bis 1mpa
Max. Arbeitsdruck

1mpa

Beweisdruck

10mpa
Flüssigkeitstemperatur (kein Einfrieren)-10 ° C  bis 60 ° C-10 ° C bis 90 ° C  -10 ° C bis 184  ° C
Arbeitstemperatur-20 ° C bis 60 ° C-20 ° C bis 100 ° C
ThermalklasseKlasse 130 (b)Klasse 180 (h)
AtmosphäreBestehen von ätzendem Gas und Sprenggas
VentilstrukturDirekte Schauspielstruktur

Ventilsitzleckage

0,2 cm 3/min (ANR) oder weniger (Luft)300 cm 3/min (ANR) oder weniger (Luft)
MontageUneingeschränkt
Körper/VersiegelungsmaterialEdelstahl/Nitril -GummiEdelstahl/EPM -GummiEdelstahl/PTFE

* Siehe max. Arbeitsdruckdifferential in den individuellen Spezifikationen.

 Individuelle Spezifikationen

ModellGAG311-1GAG351-2
PortgrößeRC1/8
Öffnungsgröße (mm)Spitze1.52.0
Körper1.52.0
Max. Working Pressure Differential (MPA)LuftAC0.70.4
DC0.70,4 (0,35)
Wasser (heiß)AC0.70.4
DC0.70.4
Öl (50 mm 2/s)AC0.60.25
DC0,6 (0,5)0,2 (0,15)
DampfAC0.70.4
Nennspannung

110 VAC    50/60 Hz

220 VAC    50/60 Hz

12 VDC    24 VDC

Scheinbare Kraft (VA)Beim Halten50 Hz14
60 Hz11
Beim Starten50 Hz20
60 Hz16
Stromverbrauch (W)

AC

50/60 Hz6/4.2
DC11 (8.1)

*1: Die obigen Modellnummern sind für die Basic No -Port -Größe (RC) und die Öffnungsgröße. Siehe, wie man andere Kombinationen bestellt.

*2: Der Spannungsschwankungsbereich muss innerhalb von ± 10% der Nennspannung liegen.

*3: Die in () gezeigten Werte sind für den DC -Spannungstyp mit DIN -Klemmenkasten, der das max angeben. Arbeitsdruck beim Druck aus dem No -Port.

*4: Verwenden Sie in einem kontinuierlich energetisierten Zustand eine Fluor -Gummisiegel.

*5: Für PTFE -Siegel ist keine Anschlussprüfung nicht möglich.

*6: Der 100 VAC (50/60 Hz) kann mit 110 VAC (60 Hz) verwendet werden. Der 200 VAC (50/60 Hz) kann mit 220 VAC (60 Hz) verwendet werden.



Hauptabmessungen

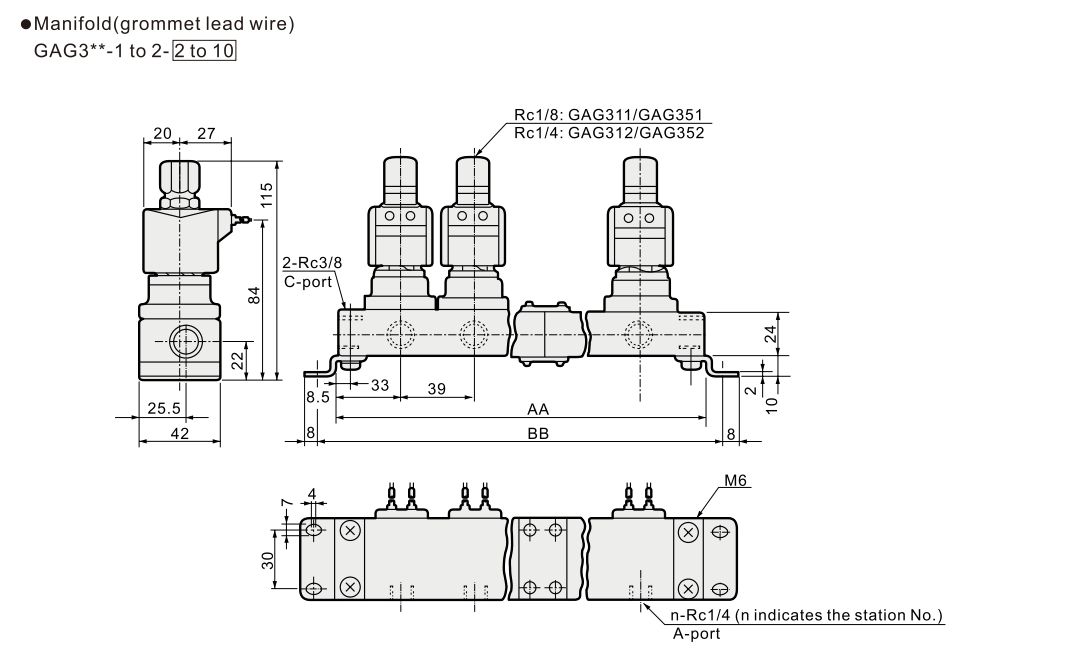

GAG 3-Port-Magnetventilabmessung

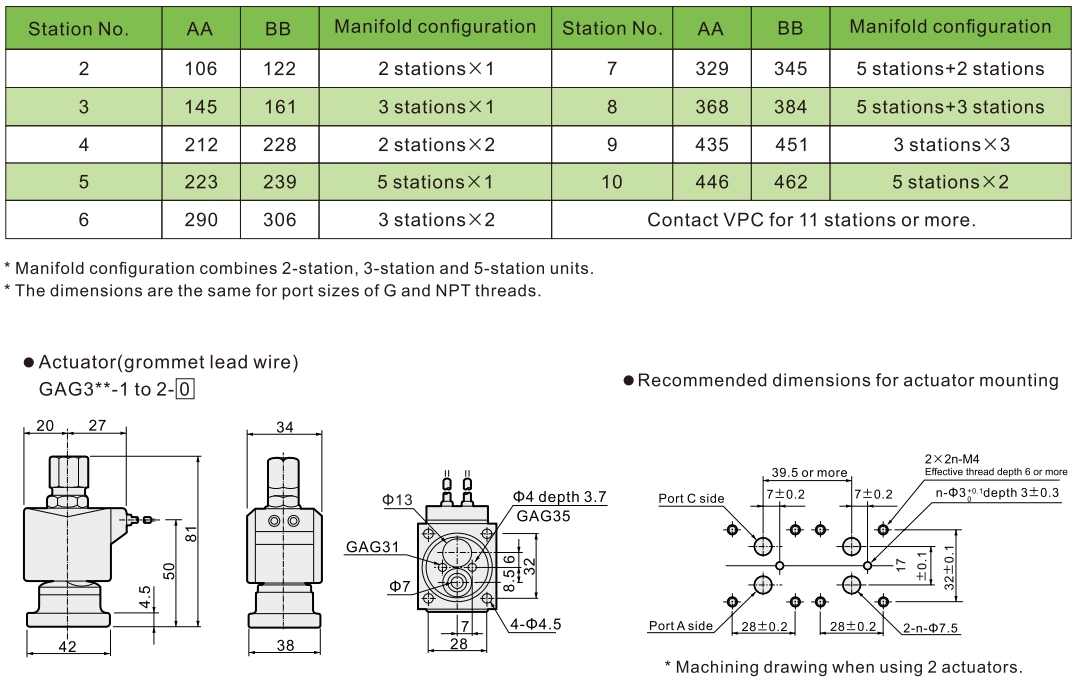

GAG 3-Port-Magnetventildesign



Produkt FAQ

Q1.  Was ist ein Magnetventil von 3 -Wege 2 Positionen?

Magnetventil Die meisten häufigsten Typen sind 2-Wege- und 3-Wege-Ventile, die N/O (normalerweise geöffnet) oder n/c (normalerweise geschlossen) sein können. Beispielsweise verfügt ein 2/2 Ventil über zwei Anschlüsse (ein/out) und zwei Zustände (geöffnet/geschlossen). 3 Way 2 Positionsventil verfügt über drei Anschlüsse und zwei Zustände. Erhält mehrere verschiedene Konfigurationen von Durchflusspfaden, während nur zwei Ports an einem einzelnen Ort angeschlossen werden.


Q2. Welches Material wird für Magnetventil verwendet?

Magnetventile sind häufig mit verschiedenen Wohnmaterialien erhältlich. Typische Materialien sind Nylon (Polyamid - PA), PVC (Polyvinylchlorid), Messing, Nickel -plattiertes Messing und Edelstahl (304 und 316). Die Materialauswahl hängt stark von den chemischen Eigenschaften und der Temperatur des Mediums ab.


Q3. Was ist ein direktes Magnetventil?

Direkte Magnetventile , die auch als Magnetventile mit Null bezeichnet werden, sind elektro-mechanische Ventile, mit denen der Flüssigkeitsfluss oder Gase gesteuert wird.


Q4. Was ist der Unterschied zwischen direktem und piloten betriebenem Magnetventil?

Der Hauptunterschied zwischen direkten Handeln und Pilotmagneten besteht darin, dass direkt wirkende Magnetventile einen direkten Zusammenhang mit dem Öffnungs- und Schließanker haben, während die Pilot-betriebenen Ventile die Verwendung der Prozessflüssigkeit verwenden, um die Pilotierung des Betriebs des Ventils zu unterstützen.


Q5. Warum versagen Magnetventile?

Magnetspulenversagen können durch eine Reihe von Faktoren verursacht werden. Durch das Auftragen einer falschen Spannung auf die Spule fällt sie aus und kann dazu führen, dass die Spule ausbrennt. Elektrische Anstände oder Spitzen können auch die Spule beschädigen. Ausgebrannte Spulen können nicht repariert werden und müssen ersetzt werden.
