| Arbeitsmedium: | |
|---|---|
| Schauspieltyp: | |
| Arbeitstemperatur: | |
| Arbeitsdruck: | |
| Bohrungsgröße: | |
| Streicheln: | |

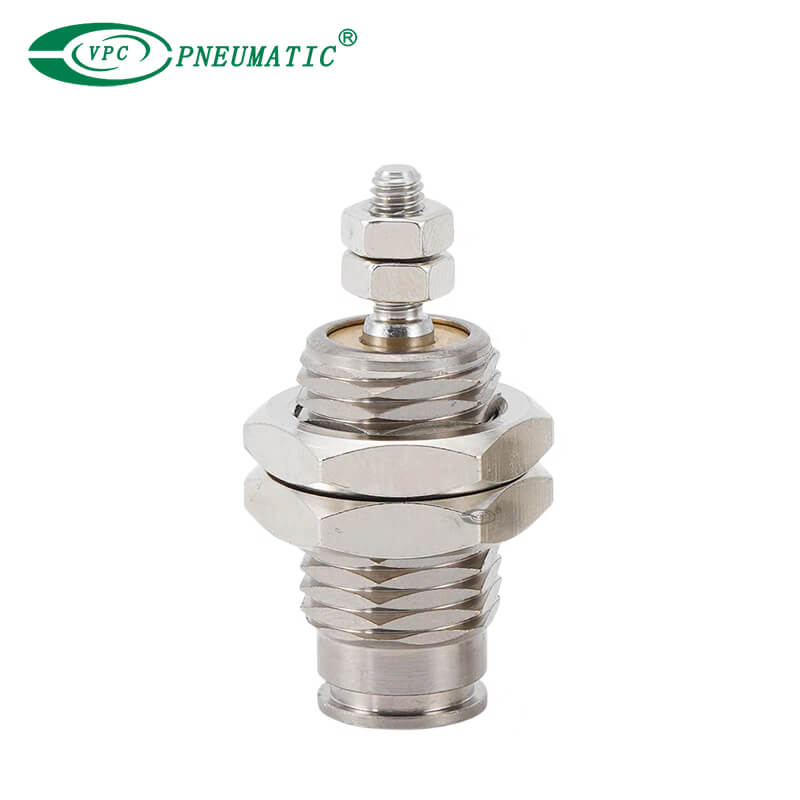

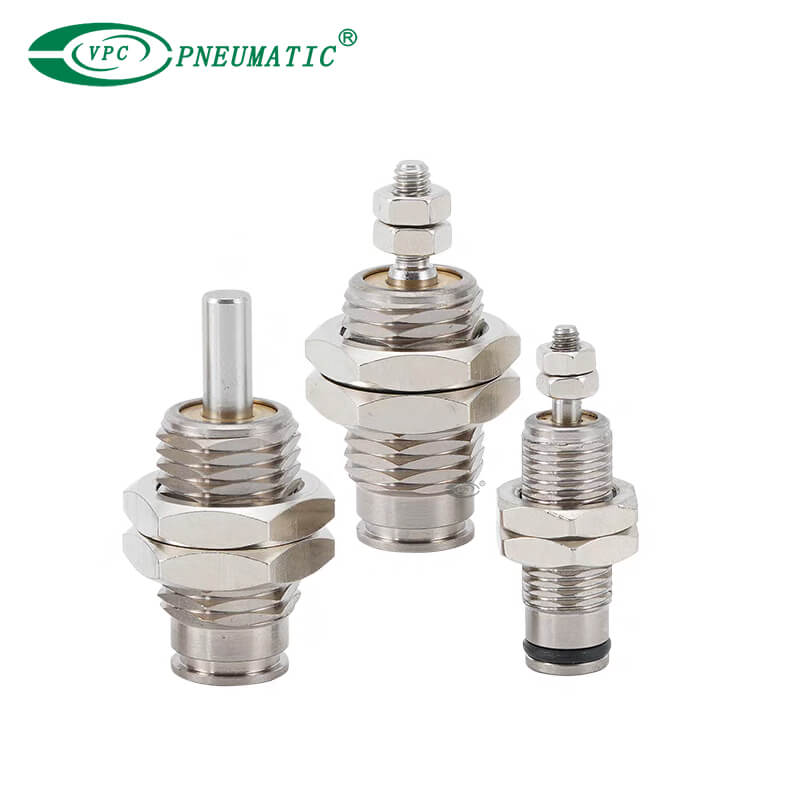

Produktbeschreibung
1. Kompaktes Design: Der Stiftzylinder der CJP-Serie verfügt über ein Kurzhubdesign mit reduzierter Gesamtlänge, was eine Reduzierung des Einbauraums ermöglicht.Dies ermöglicht den direkten Einbau in Maschinen oder den Schalttafeleinbau, was besonders bei beengten Platzverhältnissen von Vorteil ist.
2. Erweiterung der Bohrungsgröße: Mit der Erweiterung der bestehenden Produktpalette um eine Bohrungsgröße von 16 mm.Die Spezifikationen und Abmessungen des Zylinders bleiben mit dem bestehenden 15-mm-Produkt konsistent.
3. One-Touch-Montage und Verbindung: Der Stiftzylinder der CJP-Serie unterstützt die einfache Schalttafelmontage durch eine Steckverbindung und erleichtert eine effiziente Installation und Wartung, indem er den Anschluss von ø2-Steckverbindungen, Miniaturanschlüssen und Geschwindigkeitsreglern ermöglicht.
Produktspezifikationen

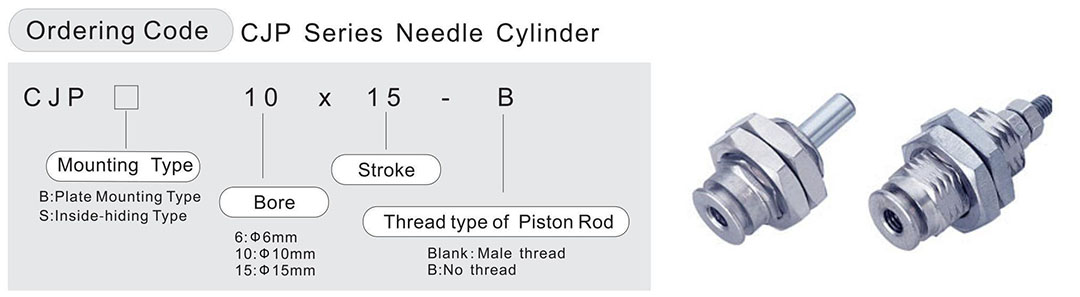

| Bohrung (mm) | 6 | 10 | 15/16 |
| Arbeitsmedium | Saubere Luft (40 µm Filterung) | ||
| Schauspieltyp | Einfachwirkender Federrücklauf | ||
| Arbeitsdruckbereich | 0,2 bis 0,7 MPa | 0,15 bis 0,7 MPa | |
| Max.Arbeitsdruck | 1,05 MPa | ||
| Arbeitstemperatur | -10 bis 70℃ | ||
| Schmierung | Nicht erforderlich (ohne Schmiermittel) | ||
| Kolbengeschwindigkeit | 50 bis 500 mm/s | ||
| Kissen | Keiner | ||
| Stangenendtyp | Mit Faden/Ohne Faden | ||
| Schlaganfalltoleranz | +1,0 0 | ||
| Anschlussgröße | M5x0,8 (Panel-Montagetyp) | ||
| Montage | Plattenmontagetyp/Innenverdeckter Typ | ||
※ Wenn Sie Zeichnungen oder detailliertere technische Spezifikationen des CJP-Stiftzylinders benötigen, Bitte wenden Sie sich an VPC.
