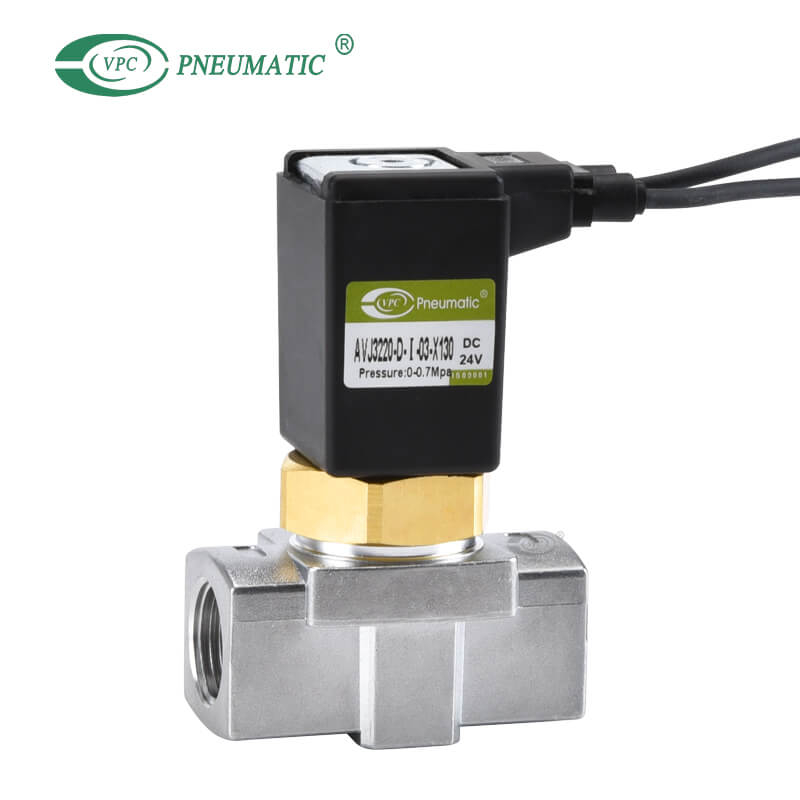

Hochfrequenz-Magnetventil der AVJ-Serie, 2/2-Wege, 5 ms, 100 Hz

Anteil an:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
Funktionsprinzip des Hochfrequenz-Magnetventils der AVJ-Serie: Wenn es mit Strom versorgt wird, erzeugt die Magnetspule eine elektromagnetische Kraft, so dass der statische Eisenkern am Magnetismus befestigt wird. Durch die magnetische Kraft des statischen Eisenkerns wird der bewegliche Eisenkern angezogen, so dass der Magnet Ventil öffnet.Wenn der Strom ausgeschaltet ist, verschwindet die elektromagnetische Kraft und die Feder drückt den beweglichen Eisenkern zurück, sodass das Magnetventil geschlossen ist.
  • AVJ3220-DI-03-X130

  • VPC Pneumatic

Körpermaterial:
Standardspannung:
Schauspieltyp:
Steuerungstyp:
Wege:
Verfügbarkeitsstatus:

Produktbeschreibung

 Produktmerkmale

1. Im Vakuum, Unterdruck, Nulldruck kann normal funktionieren.

2. Die maximale Arbeitsfrequenz kann 100 Hz erreichen, die Reaktionszeit beträgt weniger als 5 ms und kann der Umgebung mit hoher Arbeitsfrequenz gerecht werden.

3. Öffnung 8 mm, Anschlussgröße G3/8, größere Öffnung und höherer Durchfluss als herkömmliche Kugelventile.

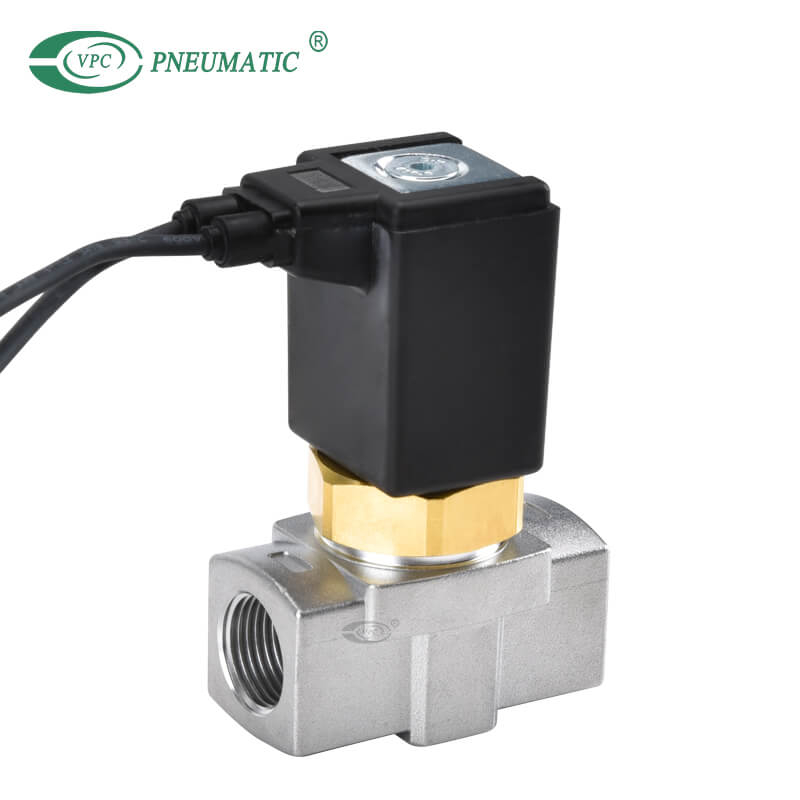

4.  Kann Kugelventile für Anwendungen in Luftwebmaschinen, optischen Sortiermaschinen, Siebmaschinen, Sortiermaschinen, Rundschneidemaschinen und der Halbleiterchipindustrie ersetzen.

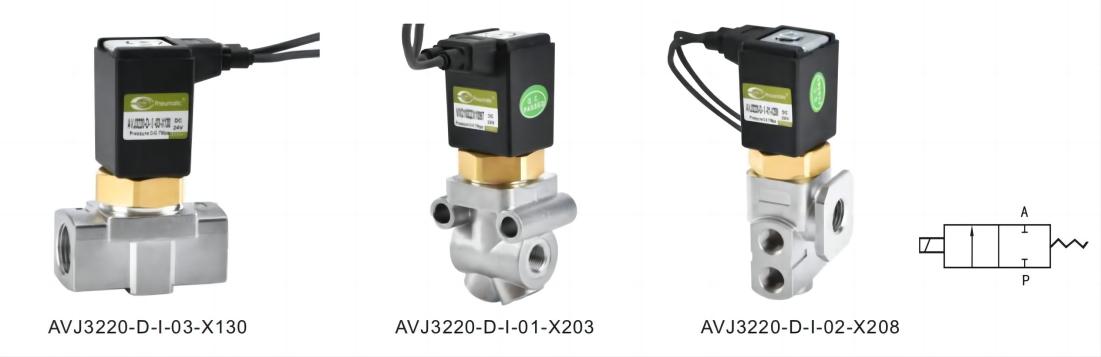

Symbol

bestes Magnetventilnormalerweise geschlossenes Ventil

Produktspezifikationen

ModellAVJ3220-DI-03-X130AVJ3220-DI-03-X203AVJ3220-DI-03-X208
Arbeitsmediumsaubere Luft (40㎛ Filterung)
SchauspieltypDirektes Handeln
KontrolltypNormaler Abschluss
Arbeitsdruck0 bis 0,6 MPa0 bis 0,7 MPa0 bis 0,6 MPa
Max.Arbeitsdruck0,8 MPa
Arbeitstemperatur-5 bis 70℃
Reaktionszeit≤5ms≤4,5 ms≤5ms
Max.Arbeitsfrequenz100Hz
Öffnung8mm7,5 mm8mm
GelenkgrößeG3/8G1/8G1/4,  G1/8
SchmierungNEIN
Hitzebeständig  GradH
SchutzklasseIP65
StandardspannungDC24V   DC48V
Spannungsbereich±10 %
VentilkörperAluminium
DichtungsmaterialTPU

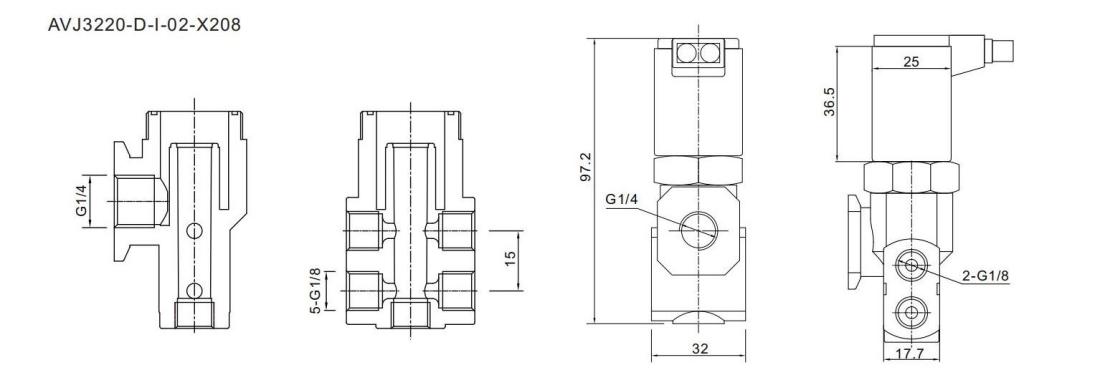

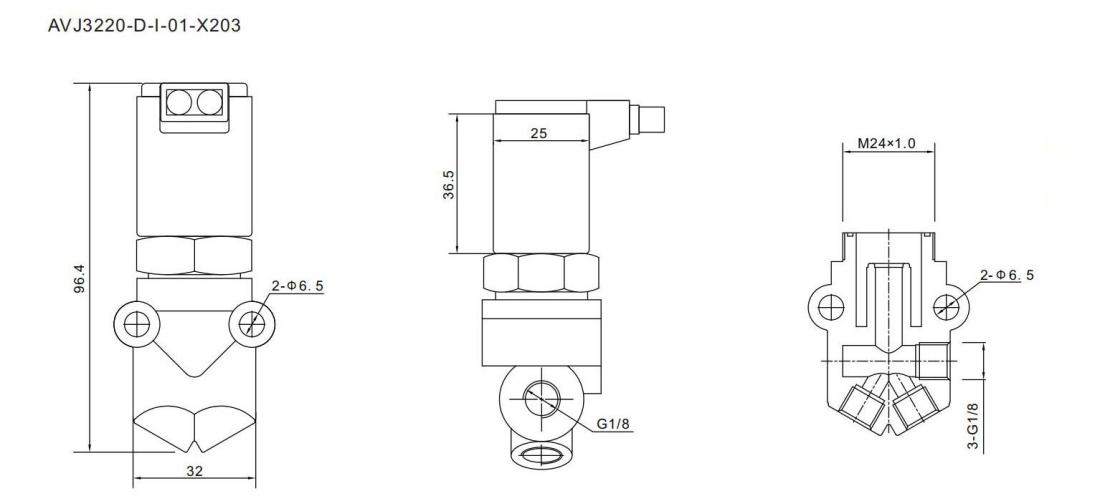

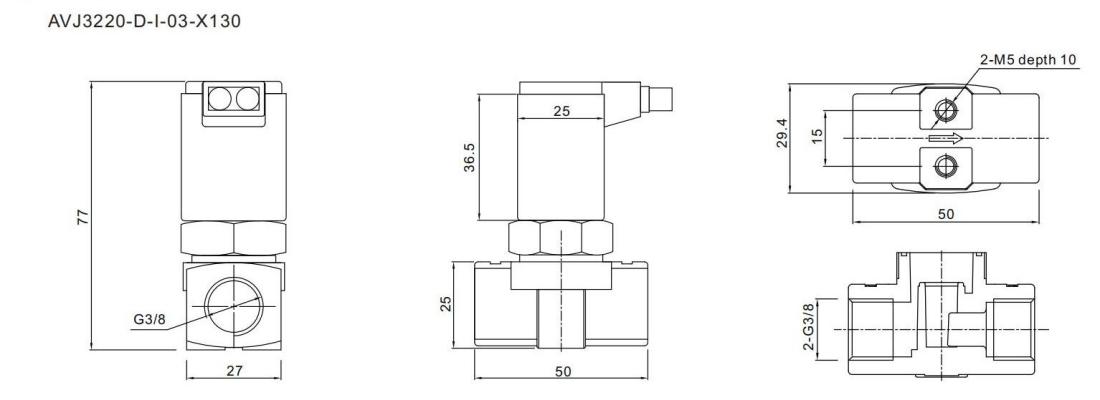

Hauptabmessungen

MagnetVentilLieferanten24-V-Magnetventil5-Wege-Pneumatik-Magnetventil

Produkt-FAQ

Q1.Was ist ein direkt wirkendes Magnetventil?

Direktes Handeln Magnetventile Nutzen Sie die Ankerbewegung als direktes Mittel für die Offen-/Geschlossen-Funktion des Magnetventils.Bei einem direkt wirkenden Magnetventil öffnet oder schließt der Magnetkolben die Öffnung direkt und die Dichtungsscheibe ist am Kolben befestigt.


Q2.Was ist der Unterschied zwischen direktwirkenden und vorgesteuerten Magnetventilen?

Der Hauptunterschied zwischen direktwirkenden und Pilotmagnetventilen besteht darin, dass direktwirkende Magnetventile eine direkte Verbindung mit dem Öffnungs- und Schließanker haben, während vorgesteuerte Ventile die Prozessflüssigkeit nutzen, um die Steuerung des Ventilbetriebs zu unterstützen.


Q3.Was ist der Unterschied zwischen Steuerventil und Magnetventil?

Um eine erhöhte Stabilität zu erreichen, werden Steuerventile in der Regel über einen geschlossenen Regelkreis über Elektroventilen installiert.Magnetventile werden elektromagnetisch betätigt, um den Federdruck zu überwinden und die Spulenbewegung der rotierenden Spule anzutreiben.


Q4.   Sind Magnetventile NO oder NC?

Das normalerweise offene Magnetventil bedeutet, dass das Magnetventil geöffnet ist, wenn die Spule nicht mit Strom versorgt wird.Wenn die Spule bestromt ist, ist das Magnetventil geschlossen.Ein normalerweise geschlossenes Magnetventil bedeutet, dass das Magnetventil geschlossen ist, wenn die Spule stromlos ist.Wenn die Spule bestromt ist, wird das Magnetventil geöffnet.


F5.Was ist ein normalerweise geschlossenes Magnetventil?

Normalerweise geschlossene Magnetventile verfügen über einen Kolben, der bei reibungslosem Systembetrieb in der geschlossenen Position bleibt.Normalerweise geschlossene Magnetventile enthalten auch eine Spule, die bei Stromversorgung dazu führt, dass sich der Kolben öffnet und Flüssigkeit oder Gas durch das Ventil strömen lässt.

Katalog PDF
