Die FRL-Einheit der Serie AC-D ist eine modulare 2-Kombination aus AW-Filterregler und AL-Öler und kann optional mit Manometern, digitalen Druckschaltern, Druckentlastungsventilen mit 3 Anschlüssen und IS-Druckschaltern ausgestattet werden.Der AC-D hat eine max.eingestellter Druck von 125 psi und kann in einer Vielzahl von Anwendungen eingesetzt werden.

Modell:

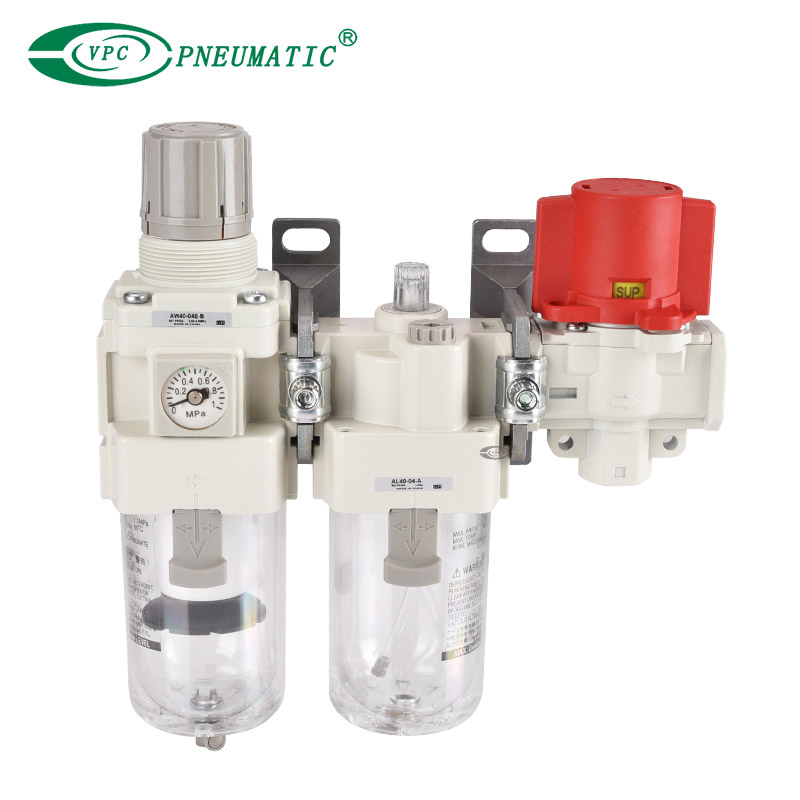

AC40A-04E-VD
Produktmarke:
VPC Pneumatic

Arbeitsmedium:	Saubere Luft
Nennfiltrationsleistung:	5 µm
Arbeitstemperatur:	-5 bis 60 °C (kein Gefrieren)
Beweisdruck:	1,5 MPa
Max.Betriebsdruck:	1,0 MPa
Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

■ Produkteigenschaft

Die meisten Merkmale des AC-A und AC-B wurden für vollständige Sichtbarkeit in die durchsichtige Schüsselabdeckung des AC-D integriert;eingebettete Messgeräte und Druckschalter;Reduzierter Wartungsaufwand und vereinfachter Elementaustausch für die Filter der AF-D-Serie.

1. Modularer Aufbau mit einheitlichem Karosseriestil.Montage austauschbar mit vorhandenem Produkt

2. Erweitertes Sortiment an Rohradaptern, Schnittstellen und modularen Druckschaltern.

3. Einfacher Elementaustausch.Element und Schale sind einteilig.Der Austausch kann manuell erfolgen.

4. Energiesparregler.Druckabfall: Max.50 % Verbesserung

5. Reduzierter Wartungsraum: Max.46 % Reduzierung

6. Rc-, NPT- oder G-Gewinde verfügbar.

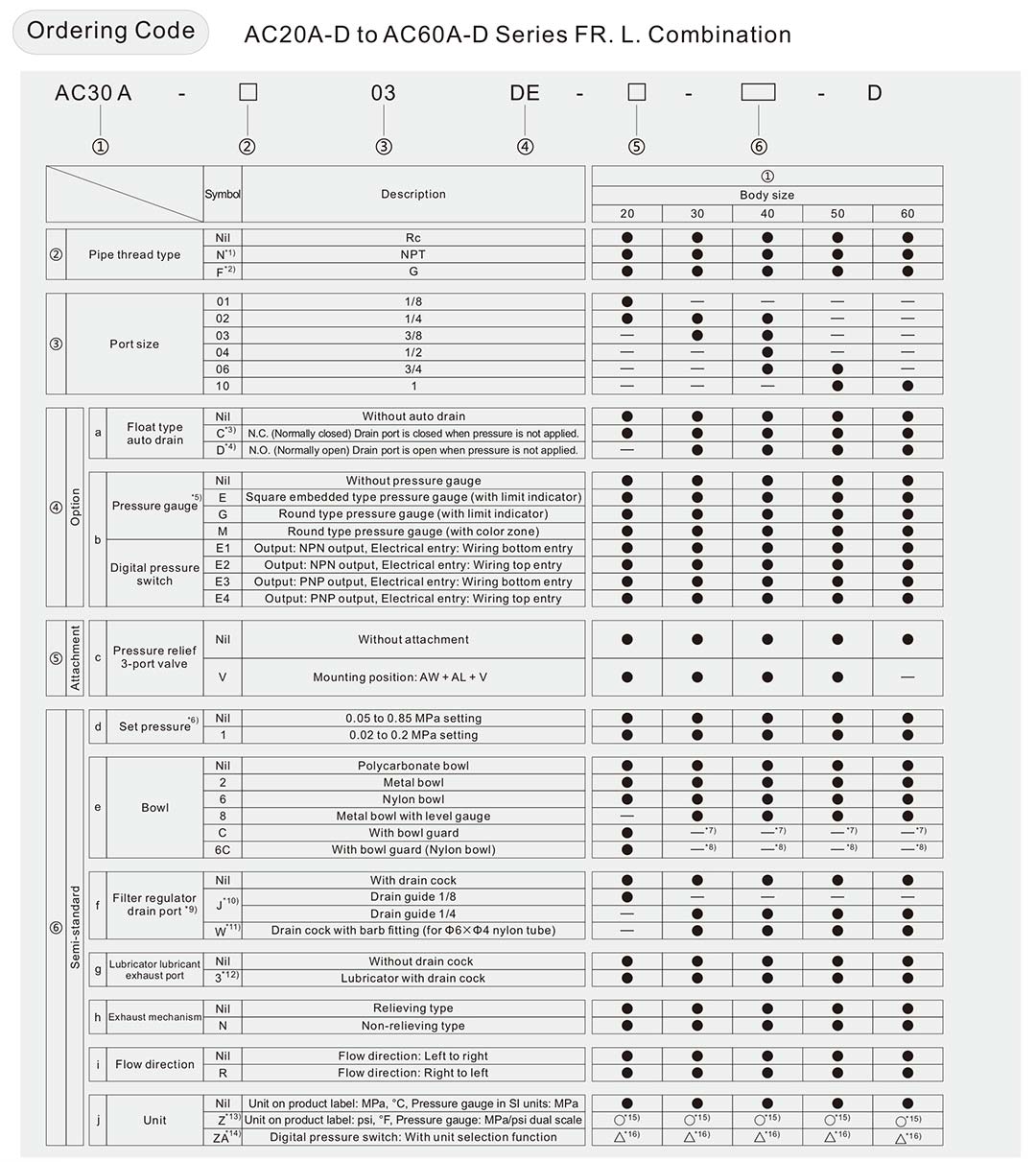

Bestellbeispiel:

Option/Semi-Standard: Wählen Sie jeweils eine aus a Zu j.

Option/Semi-Standard-Symbol: Wenn mehr als eine Spezifikation erforderlich ist, geben Sie in an alphanumerische Reihenfolge.

Modell: AC30A-F03DE1-16NR-D

■ Symbol

Filterregler-Öler

Filterregler-Öler pneumatisch

*1) Die Ablaufführung ist NPT1/8 (gilt für AC20A-D) und NPT1/4 (gilt für AC30A-D bis AC60A-D).Der automatische Entleerungsanschluss verfügt über einen Φ3/8'-Anschluss. Steckverbindung (gilt für AC30A-D bis AC60A-D).

*2) Die Ablaufführung ist G1/8 (gilt für AC20A-D) und G1/4 (gilt für AC30A-D bis AC60A-D).

*3) Wenn kein Druck ausgeübt wird, verbleibt Kondensat in der Schüssel, das den automatischen Ablassmechanismus nicht startet.Ablassen des Restkondensats Es wird empfohlen, vor Betriebsende den Tag zu beenden.

*4) Wenn der Kompressor klein ist [0,75 kW, Auslassstrom beträgt weniger als 100 l/min (ANR)], kann es während des Betriebs zu Luftleckagen aus dem Ablasshahn kommen Betriebsaufnahme.NC-Typ wird empfohlen.

*5) Wenn das Manometer angebracht ist, wird beim Standardtyp (0,85 MPa) ein 1,0-MPa-Manometer eingebaut.0,4 MPa-Manometer für 0,2 MPa-Typ.

*6) Der Druck kann in manchen Fällen höher als der Spezifikationsdruck eingestellt werden, verwenden Sie jedoch einen Druck innerhalb des Spezifikationsbereichs.

*7) Ein Schüsselschutz ist serienmäßig im Lieferumfang enthalten (Polycarbonat).

*8) Ein Schüsselschutz ist serienmäßig im Lieferumfang enthalten (Nylon).

*9) Die Kombination aus automatischem Schwimmerablass C und D ist nicht verfügbar.

*10) Ohne Ventilfunktion.

*11) Die Kombination aus Metallschüssel 2 und 8 ist nicht verfügbar.

*12) Bei Auswahl von W: Ablassanschluss des Filterreglers ist der Ablasshahn eines Ölers mit Widerhakenanschlüssen ausgestattet.

*13) Für den Rohrgewindetyp: NPT

Nicht verwendbar mit M: Rundes Manometer (mit Farbzone).Auf Anfrage für Sonderangebote erhältlich. Der digitale Druckschalter wird ausgestattet mit der Einheitenauswahlfunktion, zunächst Einstellung auf psi.

*14) Für Optionen: E1, E2, E3, E4

*15): Für den Rohrgewindetyp: nur NPT.

*16) △: Auswahl mit Optionen: E1, E2, E3, E4.

Produktspezifikationen

■ Spezifikationen

Modell		AC20A-D	AC30A-D	AC40A-D	AC40A-06-D	AC50A-D	AC60A-D
Komponente	Filterregler[AW]	AW20-D	AW30-D	AW40-D	AW40-06-D	AW50-D	AW60-D
	Schmierstoffgeber[AL]	AL20-D	AL30-D	AL40-D	AL40-06-D	AL50-D	AL60-D
Anschlussgröße		1/8, 1/4	1/4, 3/8	1/4, 3/8, 1/2	3/4	3/4, 1	1
Größe des Manometeranschlusses^*1) [AW]		1/8
Arbeitsmedium		Saubere Luft
Arbeitstemperatur^*2)		-5 bis 60 °C (kein Gefrieren)
Beweisdruck		1,5 MPa
Max.Betriebsdruck		1,0 MPa
Automatischer Entleerungs-Minimum Betriebsdruck	NC [AW]	0,1 MPa	0,15 MPa
	NEIN [AW]	—	0,1 MPa
Druckbereich einstellen [AW]		0,05 bis 0,85 MPa
Nominelle Filterfeinheit [AW]		5 µm
Reinheitsklasse der Druckluft^*3)		ISO 8573-1:2010 [ 6 : 4 : − ]^*4)
Ablaufleistung [AW]		8 cm³	25 cm³	45 cm³
Mindest.Tropfendurchflussmenge^*5) [AL]		15 l/min (ANR)	Anschlussgröße 1/4: 30 l/min (ANR) Anschlussgröße 3/8: 40 l/min (ANR)	Anschlussgröße 1/4: 30 l/min (ANR) Anschlussgröße 3/8: 40 l/min (ANR) Anschlussgröße 1/2: 50 l/min (ANR)	50 l/min (ANR)	190 l/min (ANR)	220 l/min (ANR)
Ölkapazität [AL]		25 cm³	55 cm³	135 cm³
Empfohlenes Schmiermittel [AL]		Turbinenöl der Klasse 1 (ISO VG32)
Schüsselmaterial [AW/AL]		Polycarbonat
Schüsselschutz [AF/AL]		Semi-Standard (Stahl)	Standard (Polycarbonat)
Bau [AW]		Entlastender Typ

*1) Manometer-Anschlussgewinde sind für FRL-Einheiten mit einem quadratischen eingebetteten Manometer oder mit einem digitalen Druckschalter nicht verfügbar.

*2) -5 bis 50 °C für Produkte mit digitalem Druckschalter.

*3) Die Reinheitsklasse der Druckluft wird basierend auf ISO 8573-1:2010 Druckluft – Teil 1: Verunreinigungen und Reinheitsklassen angegeben.

*4) Die Druckluftqualitätsklasse auf der Eingangsseite beträgt [ 7 : 4 : 4 ].

*5) Die Durchflussrate beträgt 5 Tropfen oder mehr/Minute unter den folgenden Bedingungen: Eingangsdruck von 0,5 MPa;Turbinenöl der Klasse 1 (ISO VG32);Temperatur bei 20°C; Öleinstellventil vollständig geöffnet. Nehmen Sie bei einem Kreislauf, der sich auf der Auslassseite wiederholt ein- und ausschaltet, die Einstellung so vor, dass der durchschnittliche Luftverbrauch pro Minute beträgt minimale Tropfdurchflussrate oder mehr.

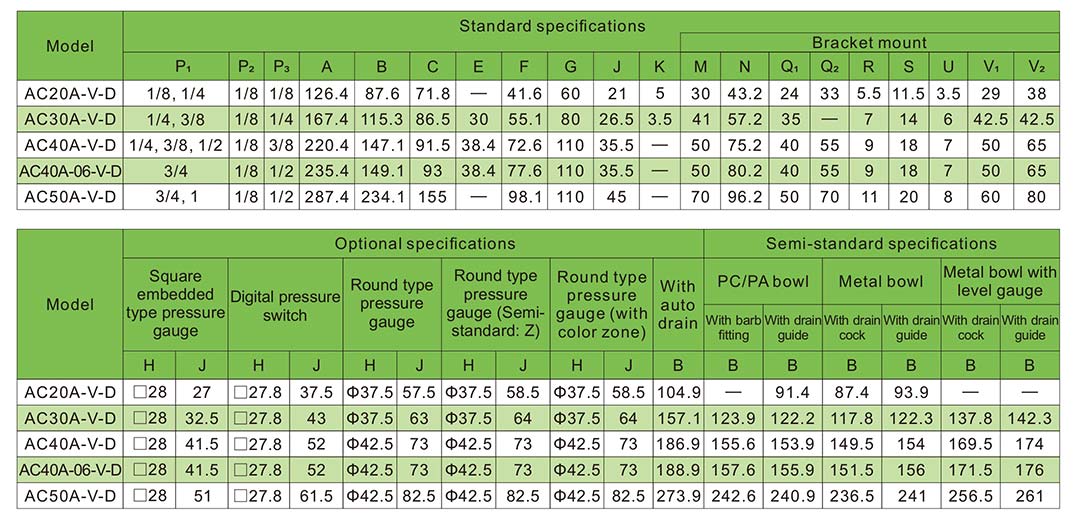

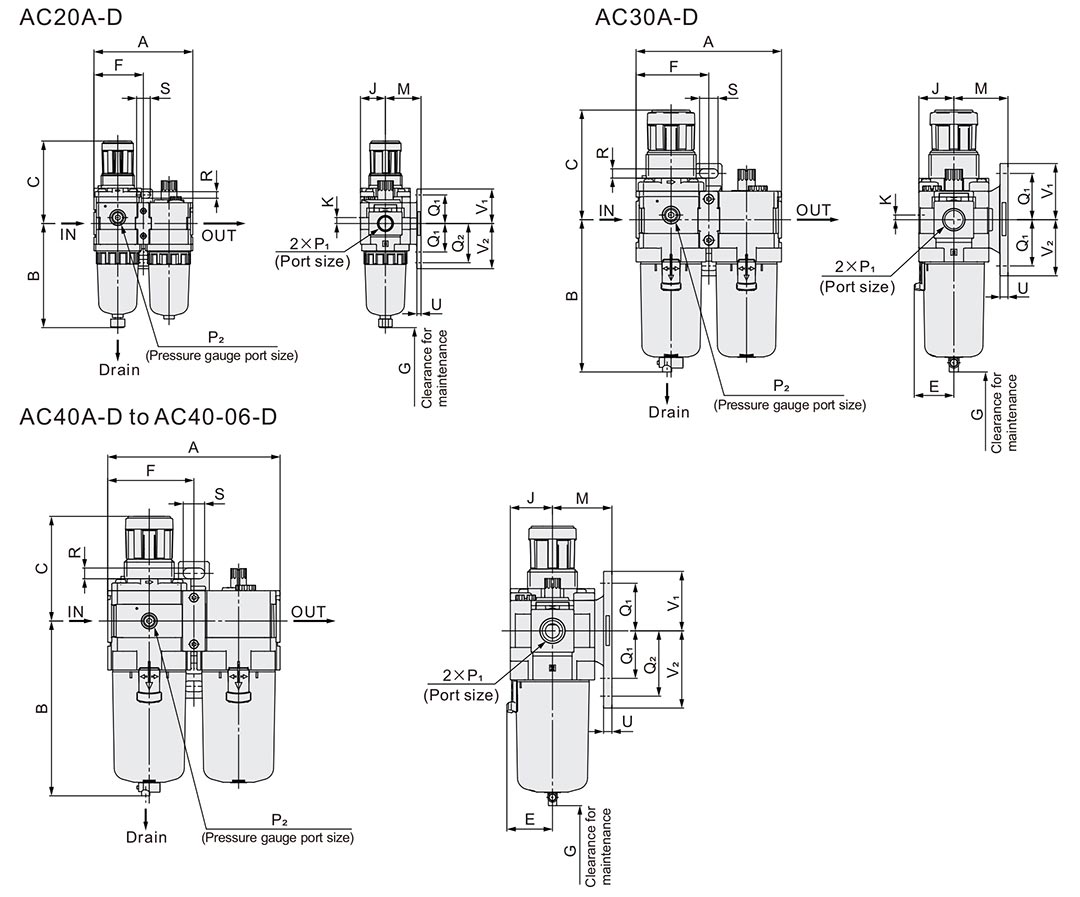

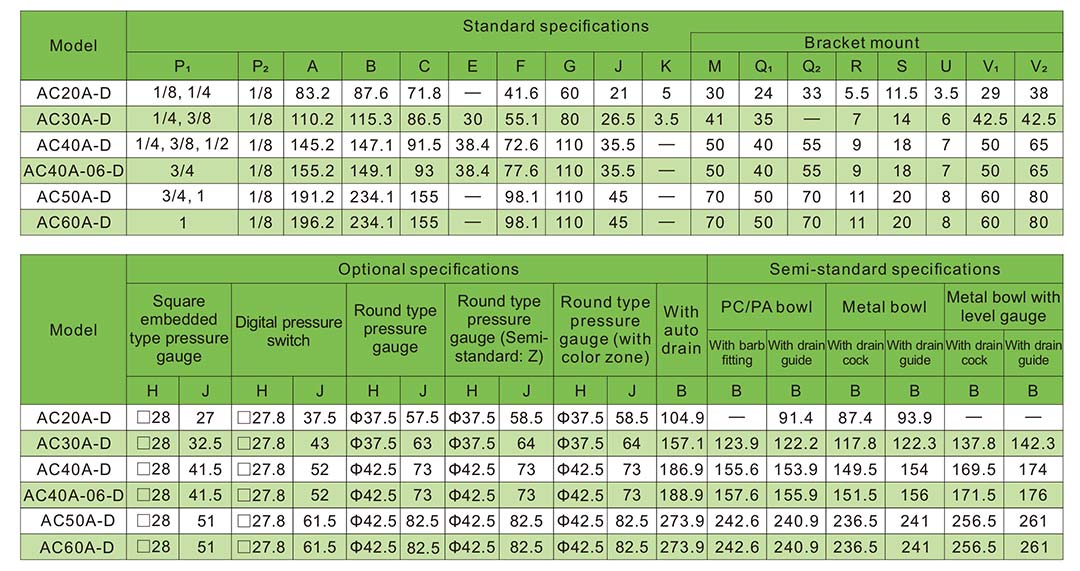

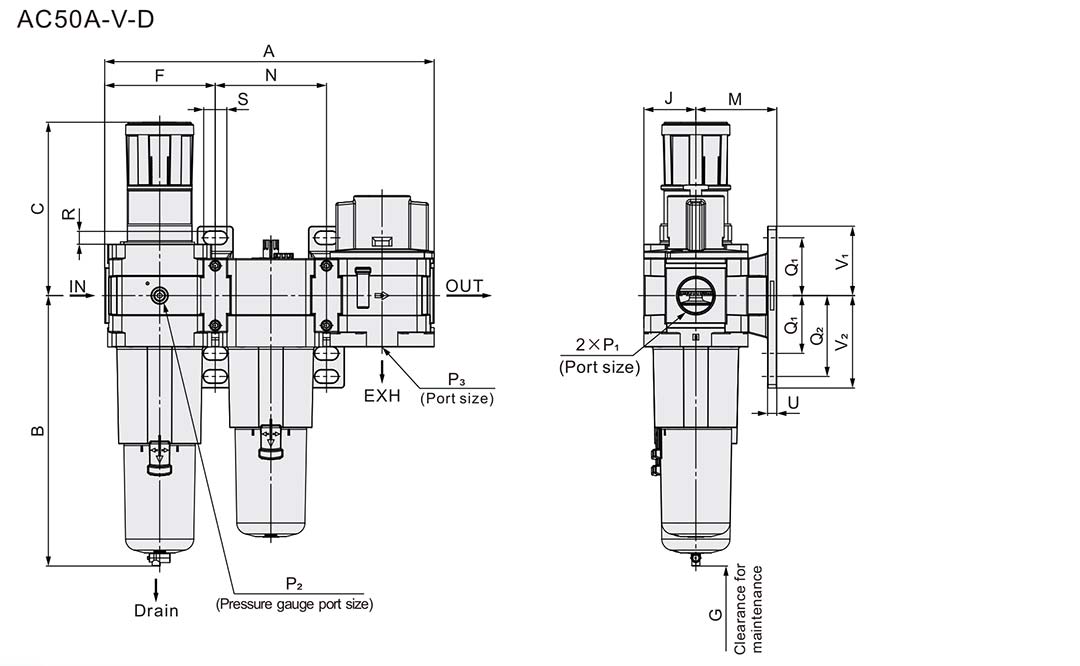

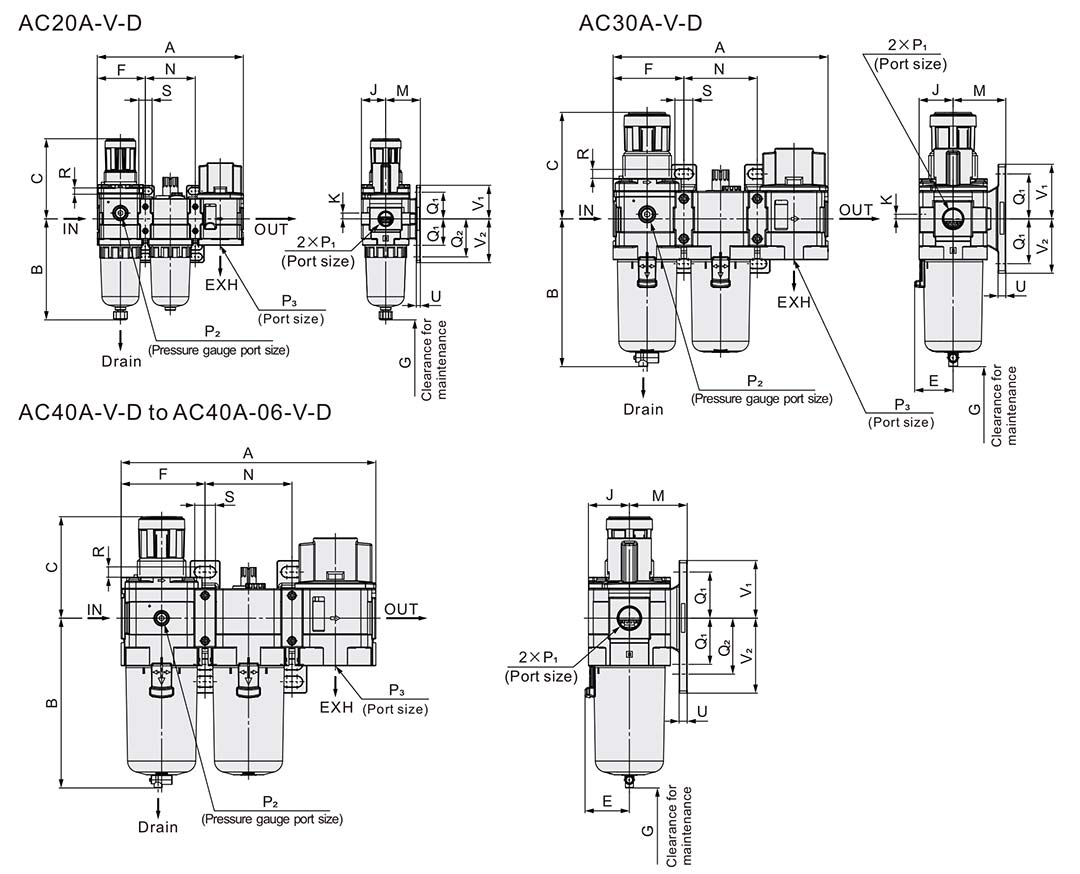

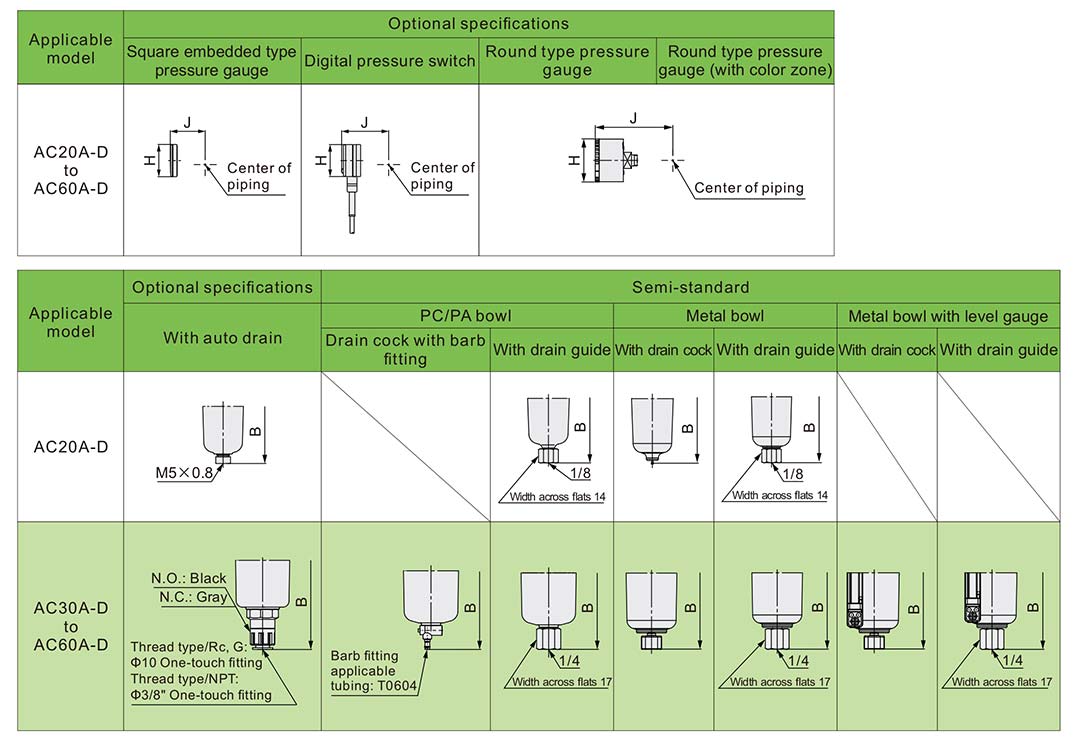

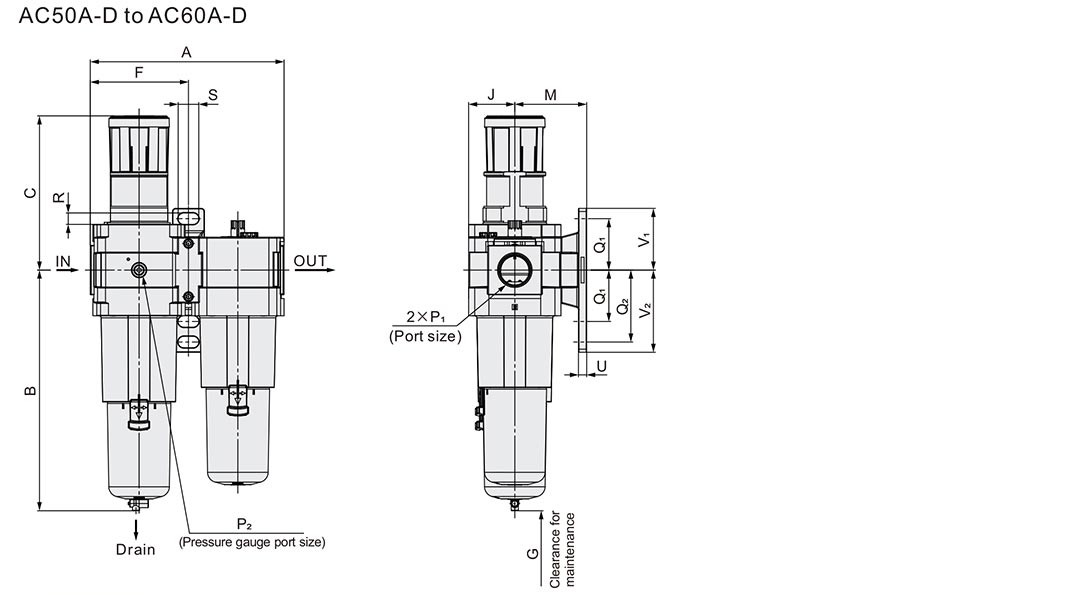

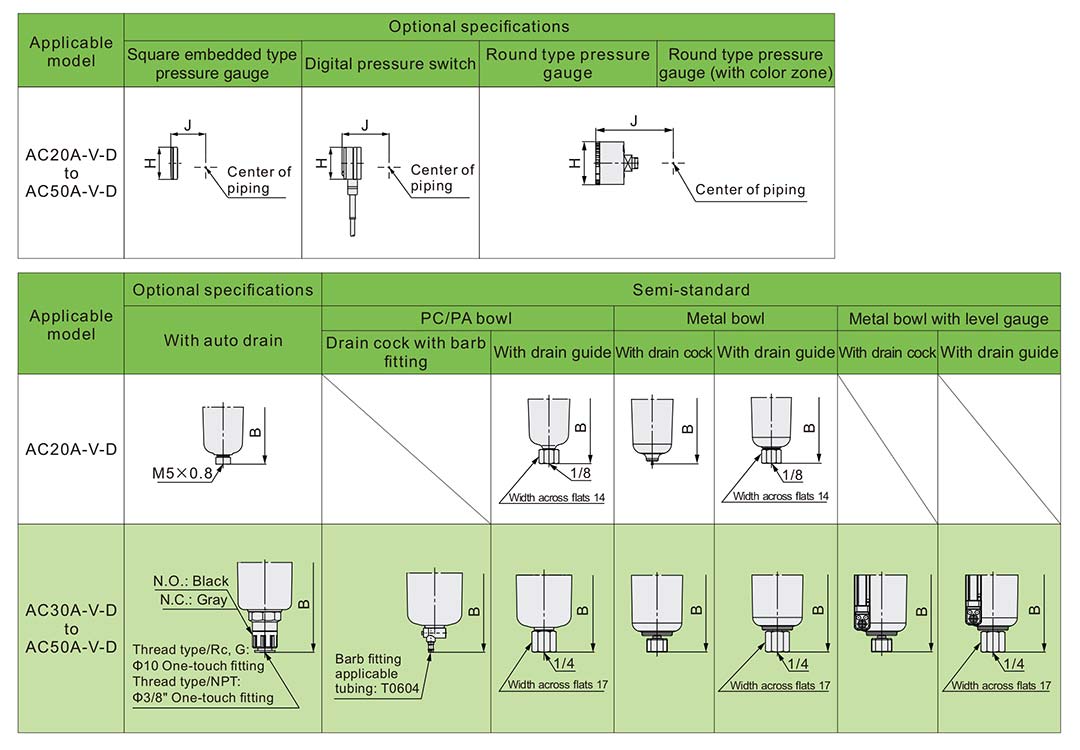

Hauptabmessungen
