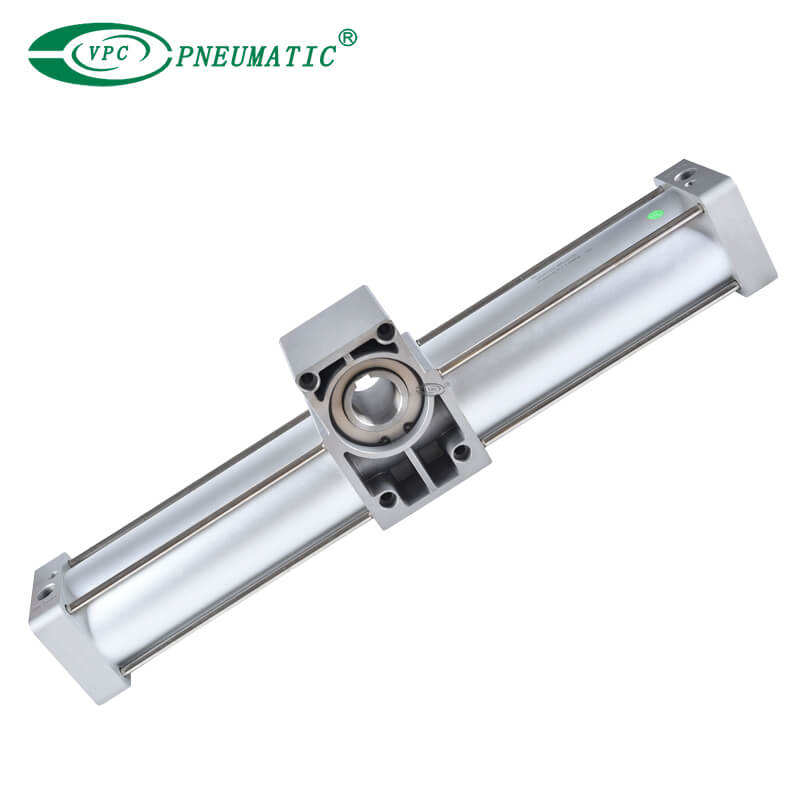

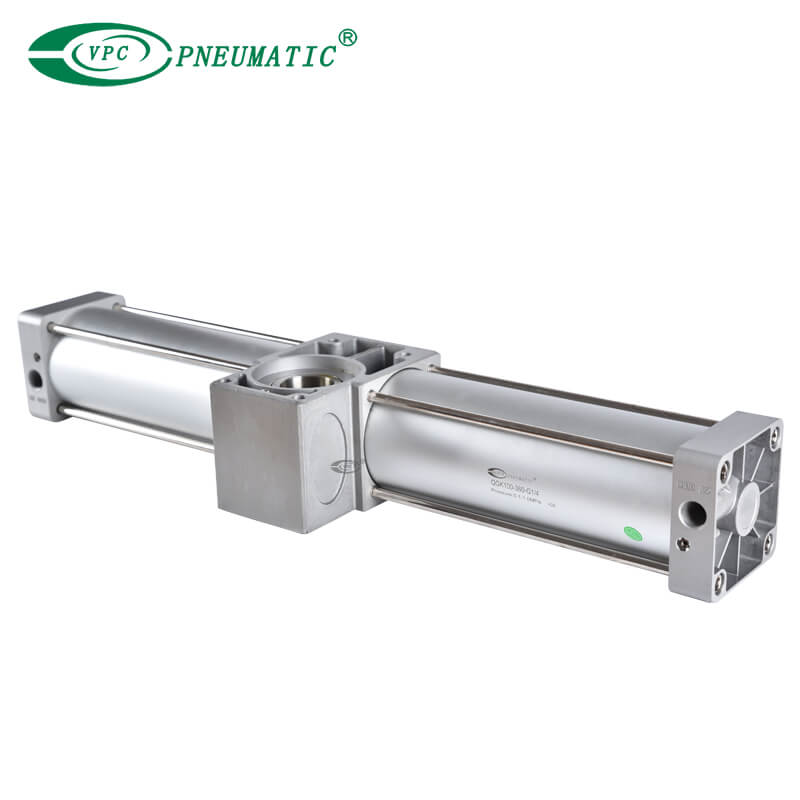

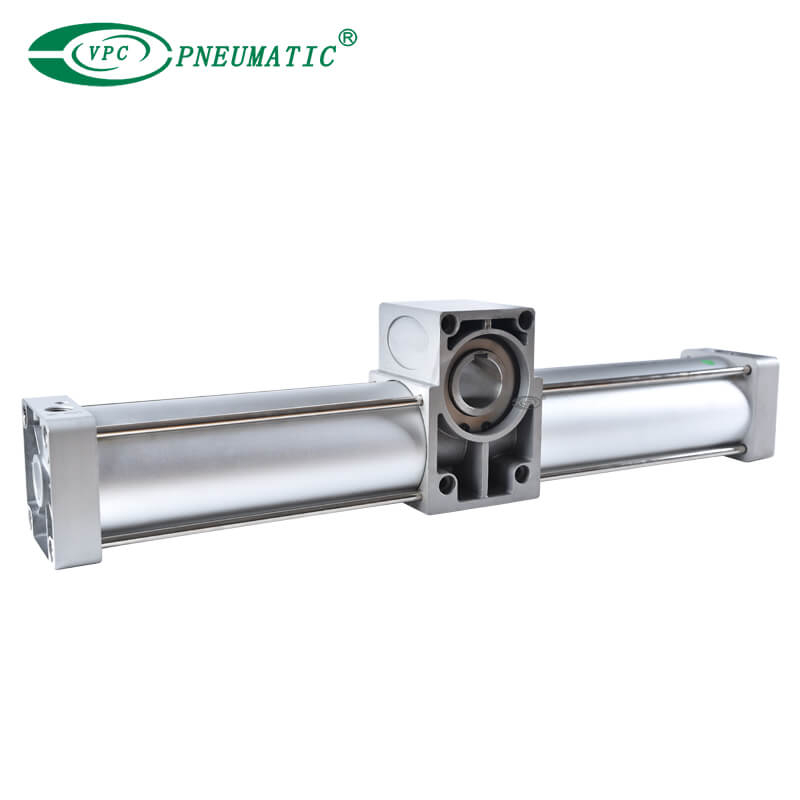

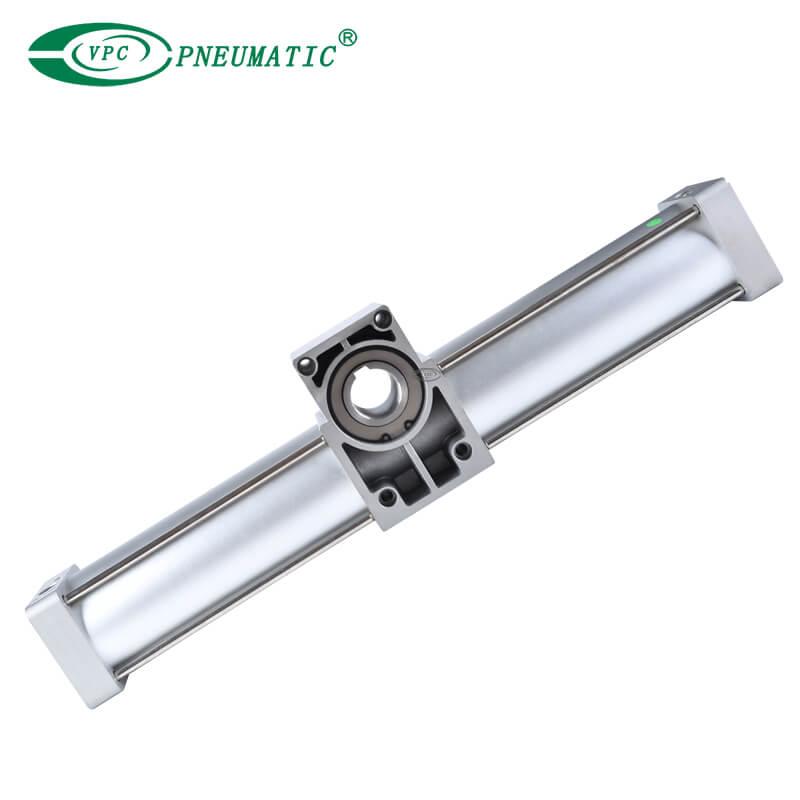

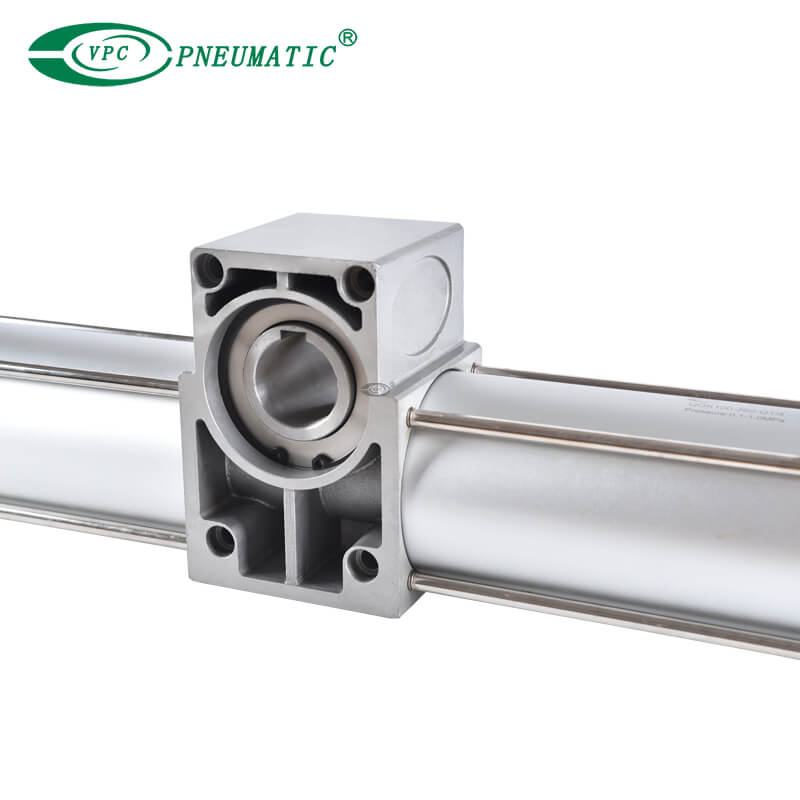

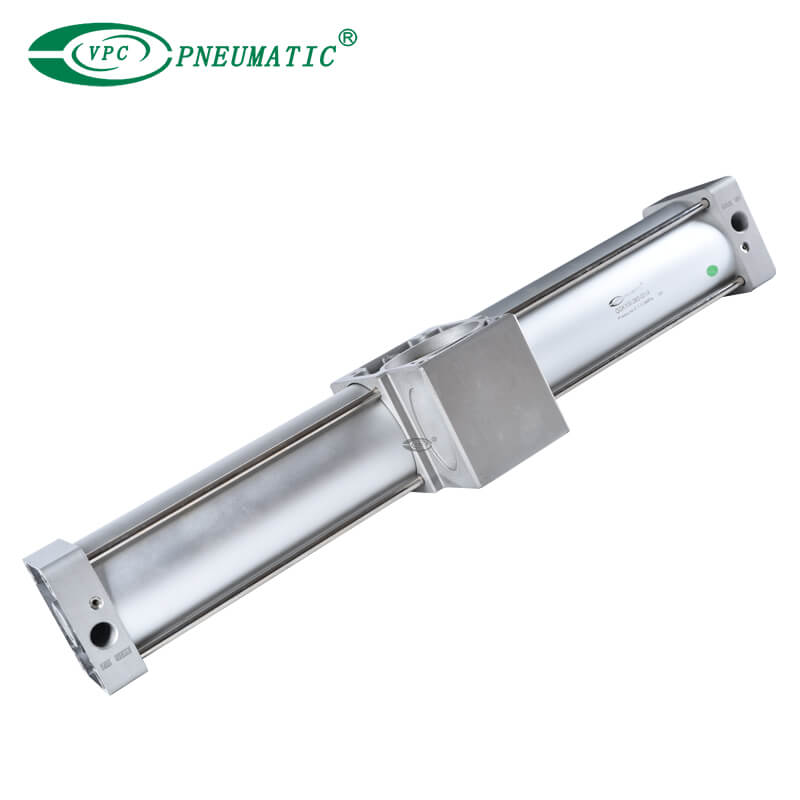

QGK100-360-G
VPC Pneumatic
| Körpermaterial: | |
|---|---|
| Bohrung: | |
| Drehwinkel: | |
| Verfügbarkeitsstatus: | |
Produktbeschreibung
1. Bietet eine genaue Rotationssteuerung für präzise Positionierungsanwendungen.
2. Terminal mit einstellbarem Luftpuffer, kein Stoß am Ende des Drehhubs.
3. Die Zylinderstruktur ist kompakt, der Drehwinkel kann gemäß der Norm ausgewählt werden, keine Ölschmierung, keine Abgasverschmutzung.
4. Wenn die verstellbare QGKJ-Struktur ausgewählt wird, kann der Drehwinkel auf +8° eingestellt werden.
5. Der Zylinder kann mit dem angegebenen Magnetschalter installiert werden, und der Drehkasten verfügt über einen Montageanschluss.
Anwendungen
1. Automatisierungssysteme: Ideal für Roboterarme und automatisierte Montagelinien.
2. CNC-Ausrüstung: Wird in präzisen Bearbeitungs- und Fertigungsprozessen verwendet.
3. Verpackungsmaschinen: Wird für Abfüll-, Verschließ- und Etikettieraufgaben eingesetzt.
4. Fördersysteme: Erleichtert die Bewegung und Richtung von Produkten bei der Materialhandhabung.
5. Textil und Druck: Unterstützt präzise Vorgänge beim Stoffschneiden und -drucken.
6. Lebensmittelverarbeitung: Wird in Maschinen eingesetzt, die eine einfache Desinfektion und Wartung erfordern.
Produktspezifikationen
| Bohrungsgröße | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| Schauspieltyp | Zahnstange und Ritzel (doppeltwirkend) | ||||||
| Arbeitsmedium | Luft (wird durch ein 40-um-Filterelement gefiltert) | ||||||
| Arbeitsdruck | 0,2 bis 1,0 MPa | ||||||
| Prüfdruck | 1,5 MPa | ||||||
| Temperatur | ﹣20 bis 70 ℃ | ||||||
| Winkeleinstellbereich | 90°, 180°, 360° | ||||||
| 0,5 MPa Drehmoment (Nm) | 6 | 9.5 | 15 | 55 | 89 | 140 | 346 |
| Portgröße | G1/8 | G1/4 | G3/8 | G1/2 | |||
| Ritzelmontageanschlüsse | Ritzelwellenmontage | Montage der Ritzelbohrung | |||||
* Für weitere Informationen zu QGK-Schwenkantrieben wenden Sie sich bitte an VPC.
