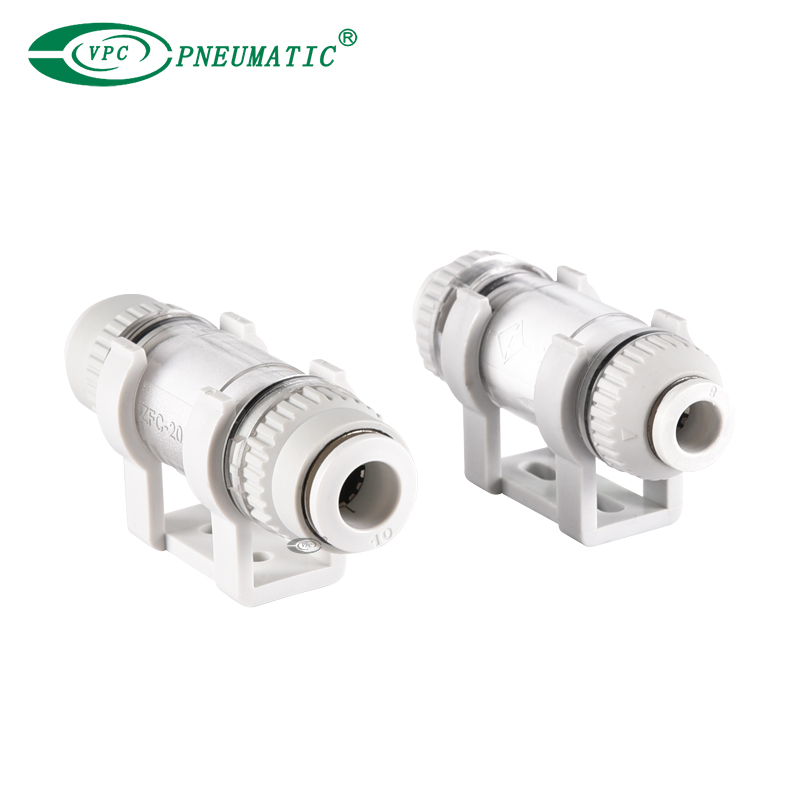

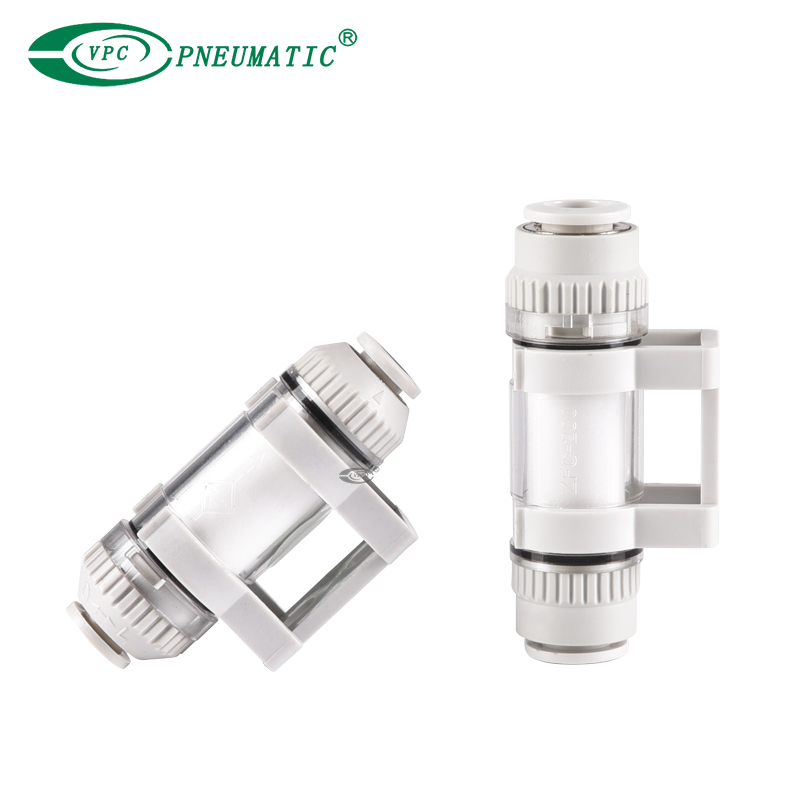

ZFC3
VPC Pneumatic
8481804090
Fluid: | |
---|---|
Fadengrößen: | |
Verfügbarkeitsstatus: | |
Produktbeschreibung
1. Eine Einheit bietet sowohl einen positiven als auch einen Unterdruck.
2. Metrik- und Zollgrößen.
3. One-Touch-Armaturen.
Produktspezifikation
Modell | ZFC1 □ | ZFC3 □ | ZFC5 □ | ZFC7 □ | |||||||
Portgröße (Anwendbarer Schlauch OD) | Metrische Größe | Φ2 | Φ3.2 | Φ3.2 | Φ4 | Φ4 | Φ6 | Φ6 | Φ8 | Φ10 | Φ12 |
Zollgröße | — | Φ 1/8 ' | Φ 1/8 ' | Φ 5/32 ' | Φ 5/32 ' | Φ 1/4 ' | Φ 1/4 ' | Φ 5/16 ' | Φ 3/8 ' | — | |
Arbeitsmedium | Luft, Stickstoff | ||||||||||
Arbeitsdruck | -100 kPa bis 1,0 MPa (bei 20 ° C) | ||||||||||
Durchflussrate (Überdruck) [l/min]* | 15 | 45 | 50 | 80 | 100 | 200 | 250 | 450 | 550 | 650 | |
Durchflussrate (Vakuumdruck) [l/min] | 2 | 5 | 7 | 10 | 10 | 20 | 30 | 70 | 80 | 100 | |
Beweisdruck [MPA] | 1,5 (bei 20 ° C) | ||||||||||
Arbeitstemperatur [° C] | 0 bis 60 | ||||||||||
Filtration [μm] | 5 (Filtrationseffizienz 95%) | ||||||||||
Differenzdruck des Elementersatzes [MPA] | 0,1 (Vakuumdruck 20 kPa) | ||||||||||
Filtrationsfläche [mm²] | 140 | 470 | 750 | 1260 | |||||||
Anwendbares Rohrmaterial | Nylon, weicher Nylon, Polyurethan | ||||||||||
Interne Kapazität [cm³] | 0.5 | 1.7 | 4.5 | 6.0 | 7.0 | ||||||
Fallmaterial | Polycarbonat |
* Durchflussrate (Überdruck) Bedingungen: Versorgungsdruck von 0,7 MPa, Druckabfall von 30 kPa
Hauptabmessungen
