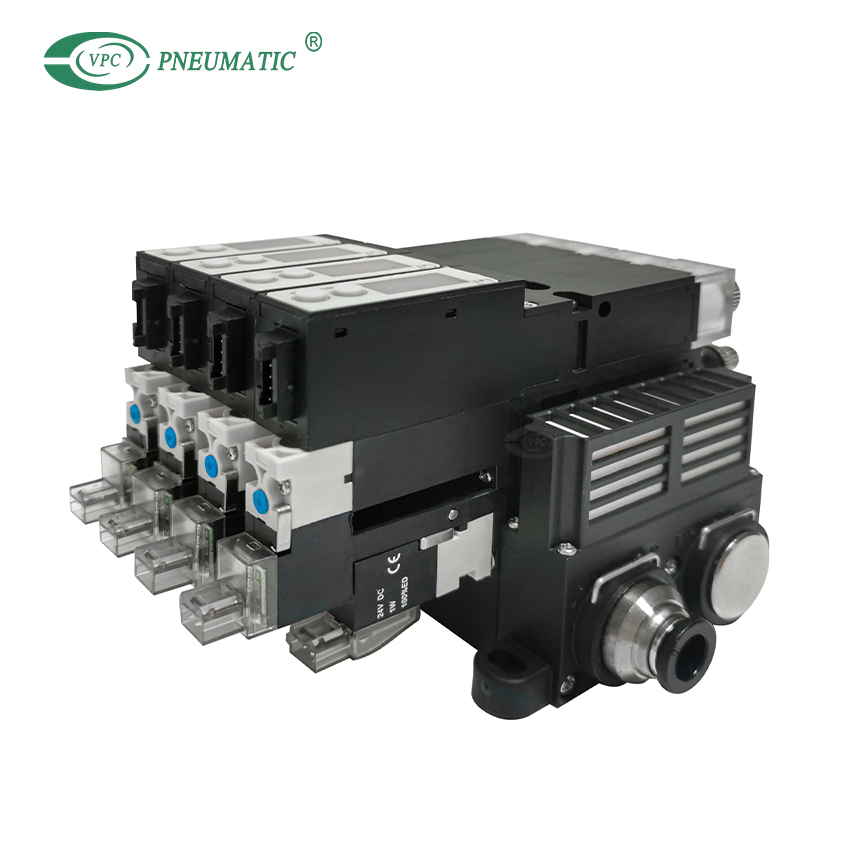

Produktbeschreibung
● Auswahl des am besten geeigneten Moduls für Ihre Anwendung ist durch die modularisierte und eine reichhaltige Kombination von Einheiten möglich.
● Der Blop-Off-Mechanismus kann aus Magnetventil ausgewählt werden Typ- und Lufttimer (Luftkammer) Typ. Der eingebaute Schalter
Valve erkennt die Feinabstimmung von schnellem Blow-Off-Luft und fein Einstellung der Luftrate.
● Einfache Wartung durch eine Schaltfläche "Sperre-On".
● 2 Auswahl der Vakuumsensor: LED -Anzeigeart und Mechanischer Typ, der einfach und benutzerfreundlich ist.
● Eine LED -Anzeige wird für den LED -digitalen Drucksensor zu LED verwendet Sichtbarkeit verbessern.
● Zwei Arten von Vakuumschalter: 2 Schalterausgang, 1 Schalter Ausgang mit 1 analogen Ausgang sind je nach der
gewünschte Anwendung.
● 4 Standarddüsenbohrungen sind 05 (Ø0,5 mm), 07 (Ø0,7 mm),10 (Ø10mm) und 12 (Ø1,2 mm).
Produktspezifikation
VK A① H② 07③ W④ - 1/4⑤ 1/4⑥ S⑦ E⑧ - B⑨ □⑩ -Nw⑪
① A → Portorientierung
Code | Portorientierung |
A | Eigenständiger Typ mit doppelter Seitenbindung |
B | Eigenständiger Typ mit einem Seitenbort |
M | Verteilermagnet |
② H → Vakuummerkmale
Code | Leistung |
H | High-Vacuum-Typ [Nennversorgungsdruck 72,5 psi (0,5 MPa)] |
L | Großflusstyp [Nennverkaufsdruck 72,5 psi (0,5 mPa)] |
E | Hochvakuum bei niedrigem Luftversorgungsdruck (Nennversorgungsdruck 50 psi (0,35 mPa)] |
③ 07 → Düsenbohrung. (Kombinationen: A, C, E, G, J, L, P, Q, R, S, T und W)
Code | Düsenbohrung (MM) | Vakuumniveau Saugfluss | Luftverbrauch | ||
H Typ | L Typ | E-Typ | |||
05 | 0.5 | -26,8inHg, 0,25SCFM (-91KPA, 7L/min [ANR]) | -19,8inHg, 0,42 SCFM (-67KPA, 12L/min [ANR]) | – | 0,41SCFM (11,5 l/min [anr])) |
07 | 0.7 | -27,6inHg, 0,46SCFM (-93.1KPA, 13l/min [anr]) | -19,8inHg, 0,91Scfm (-67kpa, 26l/min [anr]) | -27inhg, 0,37Scfm (-91KPA, 10.5L/min [anr]) | 0,81SCFM (0,6SCFM)(23l/min [ANR] (17l/min [anr]) |
10 | 1.0 | -27,6inHg, 0,95SCFM (-93KPA, 27l/min [anr]) | -19,8inHg, 1.4Scfm (-67kpa, 40l/min [anr]) | -27inhg, 0,37Scfm (-91KPA, 21l/min [anr]) | 1.63SCFM (1.2SCFM)(46L/min [ANR] (34L/min [anr]) |
12 | 1.2 | -27.6inhg, 1,33Scfm (-93KPA, 38L/min [anr]) | -19,8inhg, 1,75Scfm (-67kpa, 50 l/min [anr]) | -27inHg, 0,95SCFM (-91KPA, 27l/min [anr]) | 1.63SCFM (1.2SCFM)(46L/min [ANR] (34L/min [ANR] |
Kein Code | Verteilerbasis allein |
Düsenbohrung. (Kombinationen: B, D, F, H, K und M)
Code | Düsenbohrung (MM) | Vakuumniveau Saugfluss | Luftverbrauch | ||
H Typ | L Typ | E-Typ | |||
05 | 0.5 | -25,5inHg, 0,19Scfm (-86,5KPA, 5,4L/min [ANR])) | -19,6inHg, 0,35Scfm (-67KPA, 12L/min [ANR]) | – | 0,41SCFM (11,5 l/min [anr])) |
07 | 0.7 | -26,7inhg, 0,39Scfm (-90,5 kPa, 11l/min [anr]) | -19,6inHg, 0,67Scfm (-66,5KPA, 19L/min [anr])) | -25,5inHg, 0,3SCFM (-86,5 kPa, 8.4L/min [anr]) | 0,81SCFM (0,6SCFM)(23l/min [ANR] (17l/min [anr]) |
10 | 1.0 | -26,7inhg, 0,67Scfm (-90,5 kPa, 19l/min [anr]) | -19,6inHg, 0,85SCFM (-66,5 kPa, 24l/min [anr])) | -25,5inHg, 0,54SCFM (-86,5 kPa, 15,4 l/min [anr]) | 1.63SCFM (1.2SCFM)(46L/min [ANR] (34L/min [anr]) |
12 | 1.2 | -26,7inHg, 0,85SCFM (-90,5 kPa, 24l/min [anr]) | -19,6inHg, 0,95SCFM (-66,5 kPa, 27l/min [anr])) | -25,5inHg, 0,67Scfm (-86,5 kPa, 19l/min [anr]) | 2.47SCFM (1,67SCFM)(70L/min [ANR] (47L/min [ANR] |
Kein Code | Verteilerbasis allein |
※ ⅰSuktionsfluss der Vakuumanschlussgröße mit 5/32 "O.D. und Ø4mm kann sich von den oben genannten Werten unterscheiden.
※ Ⅱ Der Versorgungsdruck beträgt 72,5 PSI (0,5 MPa) für H- und L -Typ und 50psi (0,35 mPa) für E -Typ.
※ Ⅲ Luftverbrauchswerte in () repräsentieren die des E -Typs.
※ Ⅳ Die Werte in der Tabelle sind nur Referenzwerte. Der Saugfluss variiert je nach den Bedingungen des Vakuumsystems. Vakuumanschluss Dia. oder Rohrlänge.
④ W → Kombinationen (18 Typen)

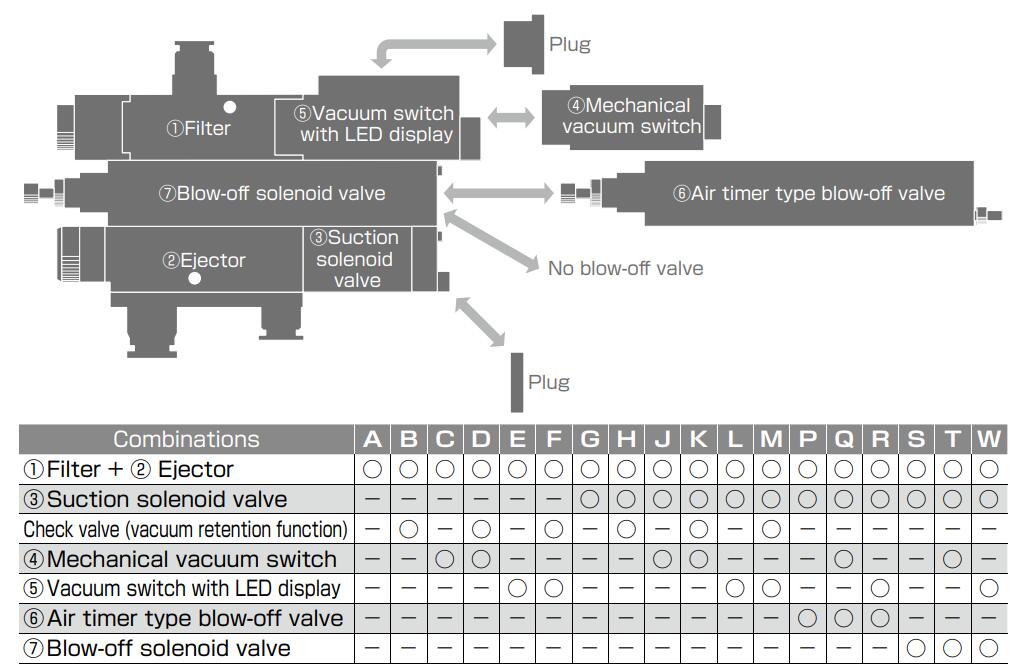

Code | A | B | C | D | E | F | G | H | J | K | L | M | P | Q | R | S | T | W |
Filter | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Saugmagnetventil | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Überprüfen Sie das Ventil (Vakuumretentionsfunktion | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ― | ― | ― | ― | ― |
Mechanischer Vakuumschalter | ― | ― | ○ | ○ | ― | ― | ― | ― | ○ | ○ | ― | ― | ― | ○ | ― | ― | ○ | ― |
Vakuumschalter mit LED -Anzeige | ― | ― | ― | ― | ○ | ○ | ― | ○ | ○ | ― | ― | ○ | ― | ― | ○ | ― | ― | ○ |
Lufttimerblasenventil vom Typ Timer | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ― | ― | ― |
Magnetventilblasenpilotventil | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ |
Kein Code | Verteilerbasis allein |
⑤ 1/4 → Vakuumanschluss (Rohrdurchmesser)
Code | Zollgröße | mm Größe | ||||
5/32 | 1/4 | 5/16 | 04 | 06 | 08 | |
Rohrdurchmesser (mm) | Φ5/32 | Φ1/4 | Φ5/16 | Φ4 | Φ6 | Φ8 |
※ 5/32 "(Code: 5/32) und Ø4mm (Code: 04) ist ausgewähltbar Nur für Düse mit 0,5 mm und nur 0,7 mm.
■ Verteilertyp (VKM)
Hafenposition | Zollgröße | mm Größe | ||||||||||||
Seite (gerade) | Ober (gerade) | Seite (gerade) | Ober (gerade) | |||||||||||
Code | S5/32 | S1/4 | S5/16 | Pp | T5/32 | T1/4 | T5/16 | S4 | S6 | S8 | Pp | T4 | T6 | T8 |
Rohrdurchmesser. | Φ5/32 | Φ1/4 | Φ5/16 | Stecker | Φ5/32 | Φ1/4 | Φ5/16 | Φ4 | Φ6 | Φ8 | Stecker | Φ4 | Φ6 | Φ8 |
00 : Der anwendbare Top-Einheit der Verteilerinstallation allein, wobei der Port an der Seite installiert ist und Code für die Verteilerbasis allein mit unterschiedlicher Vakuumanschlussgröße modelliert.
※ ⅰ5/32 "(Code: 5/32) und Ø4mm (Code: 04) ist nur für die Düsebohrung von 0,5 mm und 0,7 mm ausgewählt.
※ ⅱ ⅱRefer zum Verteiler -Referenzbild, um das auszuwählen, um das auszuwählen Hafenposition.
⑥ 1/4 → Luftversorgungsanschluss (Rohrdurchmesser)
■ Eigenständiger Typ
Code | Zollgröße | mm Größe | ||||
5/32 | 1/4 | 5/16 | 04 | 06 | 08 | |
Rohrdurchmesser (mm) | Φ5/32 | Φ1/4 | Φ5/16 | Φ4 | Φ6 | Φ8 |
※ 5/32 "(Code: 5/32) und Ø4mm (Code: 04) ist ausgewähltbar Nur für Düse mit 0,5 mm und nur 0,7 mm.
■ Verteilertyp (VKM)
Hafenposition | Zollgröße | mm Größe | |||||||||||||
Gerade | Ellbogen | Gerade | Ellbogen | ||||||||||||
Code | Nur Seite | 11/4 | 15/16 | 13/8 | 11/2 | 45/16 | 43/8 | 41/2 | 16 | 18 | 10 | 12 | 48 | 40 | 42 |
Beide Seiten | 21/4 | 25/16 | 23/8 | 21/2 | 55/16 | 53/8 | 51/2 | 26 | 28 | 20 | 22 | 58 | 50 | 52 | |
Nur Seite | 31/4 | 35/16 | 33/8 | 31/2 | 65/16 | 63/8 | 61/2 | 36 | 38 | 30 | 32 | 68 | 60 | 62 | |
Rohrdurchmesser. | Φ1/4 | Φ5/16 | Φ3/8 | Φ1/2 | Φ5/16 | Φ3/8 | Φ1/2 | Φ6 | Φ8 | Φ10 | Φ12 | Φ8 | Φ10 | Φ12 |
00 : Allein für eine Verteilerinstallation allein.
⑦ S → Abgasanschluss (Rohrdurchmesser)
■ Eigenständiger Typ
Code | S | 08 | L8 |
Rohrdurchmesser. | Schalldämpferung | Φ8mm gerader Typ 8mm ist gleich wie 5/16 " (Röhrchenauspuff) | Φ8mm Ellbogentyp 8mm ist gleich wie 5/16 " (Röhrchenauspuff) |
■ Verteilertyp (VKM)
Zollgröße | ||||||||||||
Port -Typ | Schalldämpferung | Rohrabgase | ||||||||||
Gerade | Ellbogen | Weiblicher Verjüngungsfaden | ||||||||||
Code | Nur Seite | S1 | 15/16 | 13/8 | 11/2 | 15/8 | 45/16 | 43/8 | 41/2 | 72n | 73n | 74n |
Beide Seiten | S2 | 25/16 | 23/8 | 21/2 | 25/8 | 55/16 | 53/8 | 51/2 | 82n | 83n | 84n | |
Nur Seite | S3 | 35/16 | 33/8 | 31/2 | 35/8 | 65/16 | 63/8 | 61/2 | 92n | 93n | 94n | |
Rohrdurchmesser. | ― | Φ5/16 | Φ3/8 | Φ1/2 | Φ5/8 | Φ5/16 | Φ3/8 | Φ1/2 | 1/4npt | 3/8npt | 1/2npt |
mm Größe | ||||||||||||
Port -Typ | Schalldämpferung | Rohrabgase | ||||||||||
Gerade | Ellbogen | Weiblicher Verjüngungsfaden | ||||||||||
Code | Nur Seite | S1 | 18 | 10 | 12 | 13 | 48 | 40 | 42 | 72 | 73 | 74 |
Beide Seiten | S2 | 28 | 20 | 22 | 23 | 58 | 50 | 52 | 82 | 83 | 84 | |
Nur Seite | S3 | 38 | 30 | 32 | 33 | 68 | 60 | 62 | 92 | 93 | 94 | |
Rohrdurchmesser. | ― | Φ8 | Φ10 | Φ12 | Φ16 | Φ8 | Φ10 | Φ12 | RC1/4 | RC3/8 | RC1/2 |
00 : Allein für eine Verteilerinstallation allein.
⑧ E → Magnetventiltyp
Stromspannung | DC24V | AC100V |
Normalerweise geschlossen (N.C.) | E | F |
Normalerweise offen (N.O.) | G | H |
⑨ B → Farbe
Code | W | B |
Farbe | Hellgrau | Schwarz |
⑩ □ → Anzahl der Stationen (nur ein Verteilertyp)
Code | N02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 |
Anzahl der Stationen | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
※ Sonderbestellung für Personen mit 11 oder mehr Stationen.
⑪ □ → Impfstoffschalter (※ Nur ausgewählt werden, wenn ④combinations eines von e, f, l, m, r und w ist)
Code | -Nw | -N / A | -Pw | -Pa |
Schalter Ausgang | NPN Open Collector Ausgang mit 2 Schalterausgängen | NPN Open Collector Switch Ausgang und analoge Ausgang | PNP Open Collector Ausgang mit 2 Schalterausgängen | PNP Open Collector Switch Ausgang mit analogem Ausgang |
Hauptabmessungen

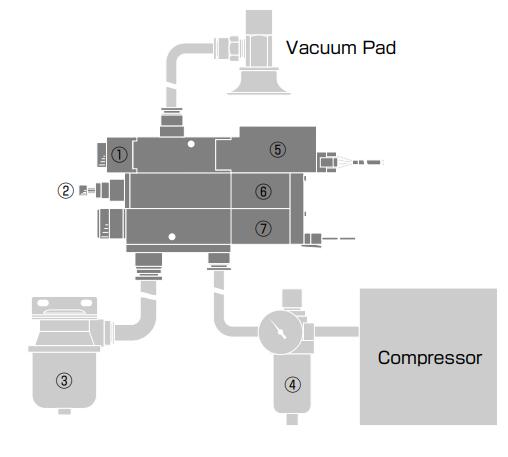

■ Piping -Beispiel
①Filter
Aus einem Vakuumkissen gesaugte Staub werden gefiltert und blockiert von Eingeben in den Vakuumgenerator.
② Blow-off-Luftgeschwindigkeitsanpassungsnadel
Das Drehen der Freisetzungsnadel nach rechts (im Uhrzeigersinn) reduziert die Blow-Luft-Luft und das Drehen nach links (gegen den Uhrzeigersinn) erhöht die Abluft.
③VACUUM -Filter
Vom Vakuumgenerator erschöpfte Stäube und Wassertropfen werden gefiltert.
④Filter / Regler
Wählen Sie einen Filter und einen Regler aus, der einen angemessenen Durchflussdruck gewährleistet und Rate von VK.
⑤vacuum -Sensor mit LED -Anzeige
Einfache Einstellung des Vakuumpegels durch das LED -Display. 2 Ausgangsarten stehen zur Verfügung; ①2 Schalterausgang und ②1 Schalterausgang mit Analog Ausgang.
⑥blow-off-Magnetventil (R)
TDas Magnetventil funktioniert, um ein Werkstück aus einem Vakuum freizugeben Pad. (Blop-Off wird während der elektrischen Stromversorgung erzeugt)
⑦Suktionsmagnetventil (en)
Das Magnetventil erzeugt VACUUM.

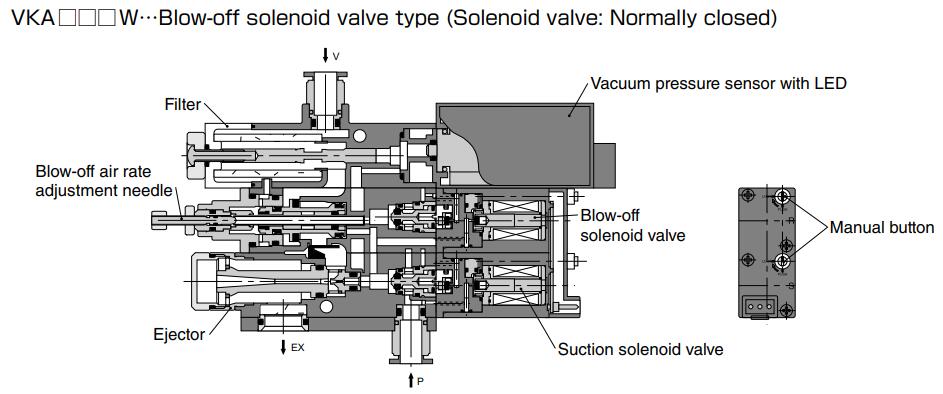

■ Konstruktion (eigenständiger Typ mit doppelter Seite: VKA)
■ Konstruktion (VKB: eigenständiger Typ mit einem Seitenbort)
