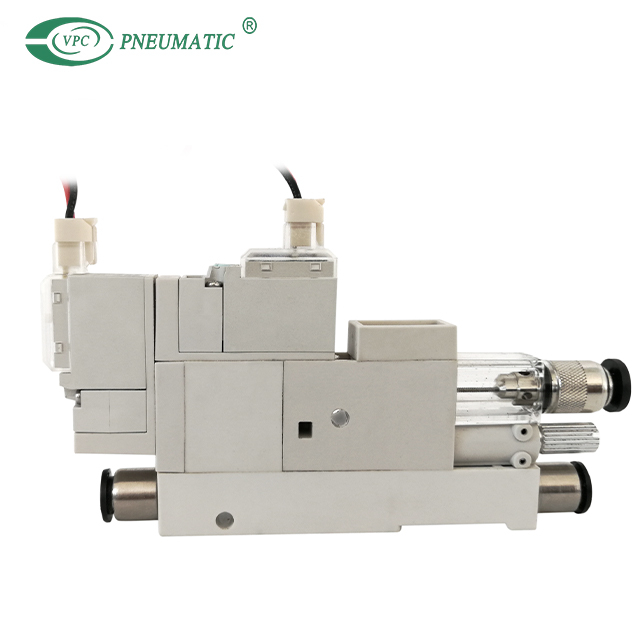

Vakuumgenerator der Serie VXH

Anteil an:
VXH-Vakuumgenerator: Hocheffizienz, geringes Gewicht, kompakte Größe, hoher Unterdruck und schnelle Reaktion.
  1. Eingang nur 0,35 mPa -positiver Druck kann -93KPa -Unterdruck erhalten;
  2. Das angemessene Konfigurationsdesign erhöht die Geschwindigkeit der Luftzirkulationen, die schnelle Reaktion, die Reparatur oder den Austausch von Teilen.
  3. Angewendet mit zwei Magnetventilen, einer Kontrollen, eine Vakuumerzeugung, eine andere kontrolliert Vakuumzerstörung, kann in mehr Anwendungen verwendet werden.
  • Vxh
  • VPC Pneumatic
  • 8481804090
Arbeitsmedium:
Schmierunggenauigkeit:
Arbeitsdruck:
Arbeitstemperatur:
Arbeitsvakuum:
Aufgetragene Röhrchen:
Verfügbarkeitsstatus:

Produktbeschreibung

  Bestellcodierer      VXH -Serie  Vakuumgenerator

Vx   H   05   D - 4   4   S   -   D24    -   Ao   -   D    □

① H → Vakuummerkmale

CodeLeistung
H

High-Vacuum-Typ(Nennleistungdruck: 0,5 MPa)

LGroßflusstyp (Nennverkaufsdruck: 0,5 MPa)
EHochvakuum bei niedrigem Luftversorgungsdruck (Nennversorgungsdruck: 0,35 MPa)


② 05 → Düsenbohrung

CodeDüsenbohrung (MM)Vakuumniveau    SaugflussLuftverbrauch

H Typ

L Typ

E-Typ
050.5

-90.4KPA

7l/min (ANR)

-66.5kpa

12l/min (ANR)

-90.4KPA

3L/min (ANR)

11,5 l/min (ANR)

(8l/min (anr))

070.7

-93.1KPA

13l/min (ANR)

-66.5kpa

24 [22] l/min (ANR)

-90.4KPA

10.5L/min (ANR)

23l/min (ANR)

(17l/min (anr))

101.0

-93.1KPA

24 [20] l/min (ANR)

-66.5kpa

26l/min (ANR)

-90.4KPA

20 [19] l/min (ANR)

46L/min (ANR)

(34L/min (anr))

※ ⅰSupply -Druck beträgt 0,5 MPa für H- und L -Typ und 0,35 MPa für E -Typ.

※  Ⅱ Die Werte in [] beziehen sich auf den Saugfluss des Rohrabgasentyps.

※  Ⅲ Luftverbrauchswerte in () sind für E -Typ.

※  Ⅳ Die Werte in der Tabelle sind nur Referenzwerte. Der Saugfluss variiert je nach den Bedingungen des Vakuumsystems. Vakuumanschluss Dia. oder Rohrlänge. sind nur Referenzwerte. Saugflussänderungen entsprechend dem Vakuumsystem  Bedingungen; Vakuumanschluss Dia. oder Rohrlänge.


③ D → Ventileinheitstyp

CodeDKein Code
VentileinheitstypDoppelmangeltyp (Vakuumretentionstyp)Normalerweise geschlossen


④ 4 → Vakuum (V) Port (anwendbares Rohr o.d)

Code346
Rohrdurchmesser (mm)Φ3 (Push-in-Anpassung)Φ4 (Push-in-Anpassung)Φ6 (Push-in-Anpassung)


⑤ 4  → Luftversorgungsanschluss (anwendbarer Rohr o.d)

Code46
Rohrdurchmesser (mm)Φ4 (Push-in-Anpassung)Φ6 (Push-in-Anpassung)


⑥ s  → Auspuffanschluss (Ex)

CodeSJ
AuspuffmethodeSchalldämpferungRohrabgase (φ6 Push-In-Anpassung)

※ Rohrabgase ist nicht für Düsenbohrungen Ø1mm L (großer Flusstyp) ausgewählt.


⑦ D24 → Magnetventiltyp

CodeDwDaAoKein Code
SchalterDrucksensor mit LED -Anzeige (2 Schalterausgänge)Drucksensor mit LED -Anzeige (Analogschalterausgänge)Analogausgangsdrucksensor (keine LED)Ohne Vakuumschalter


⑧ ao  → Vakuumschalter

CodeD24A100
StromspannungDC24VAC100V


⑨ D → Installationsmethode

Code
DKein Code
InstallationsmethodeDIN -SchienentypDirektinstallationstyp


⑩  □  → Materialoption

CodeKein Code-S3
MaterialStandardKeine Kupferlegierung und HNBR -Siegel
Auspuffmethode
SchalldämpferRohrabgase

※ -S3 -Spezifikation ist nur dafür, dass der Luft durch die Luft fließt, aber nicht elektrischen Teilen, Drähten oder Vakuumanschlussgröße mit entspricht Ø3mm.



Produktspezifikation

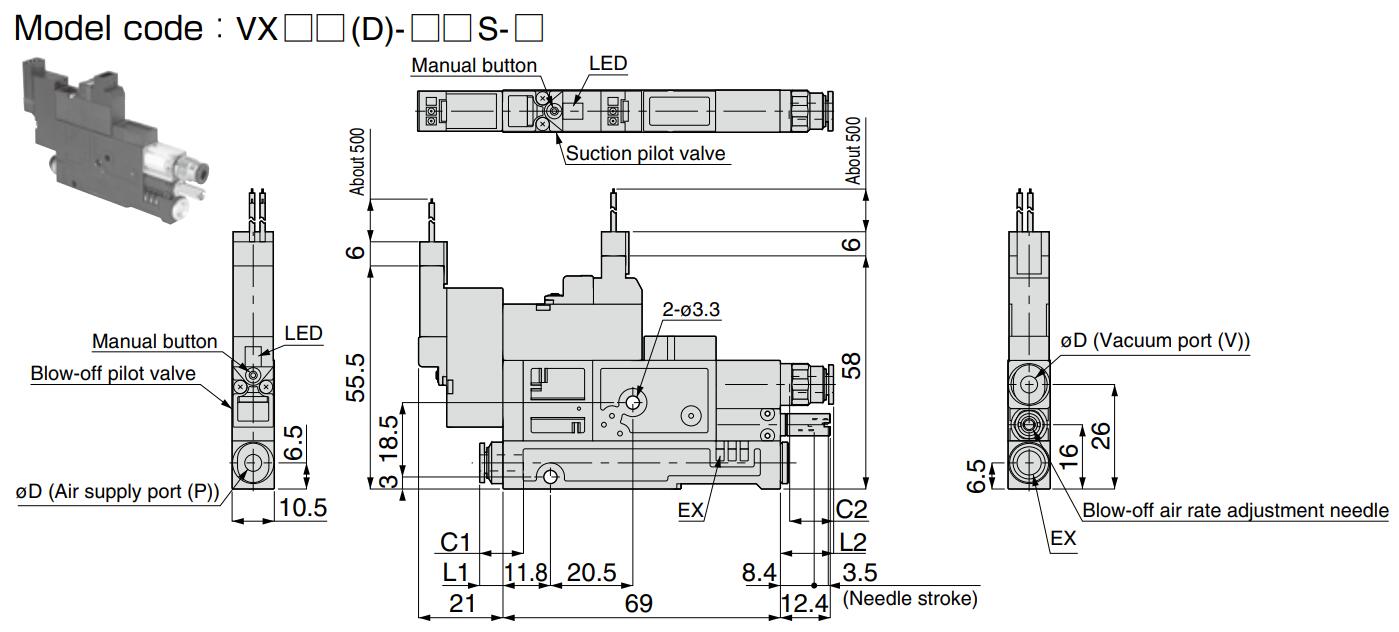

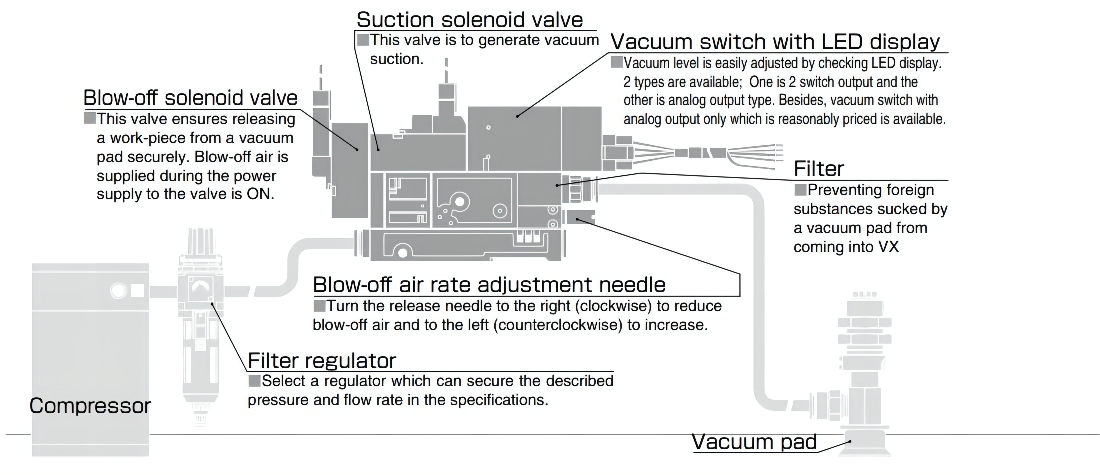

Vakuumgenerator Hauptdimension-1Vakuumgenerator Hauptdimension-2Vakuumgeneratorventil


Hauptabmessungen

 Schalldämpferung, Direktinstallationstyp

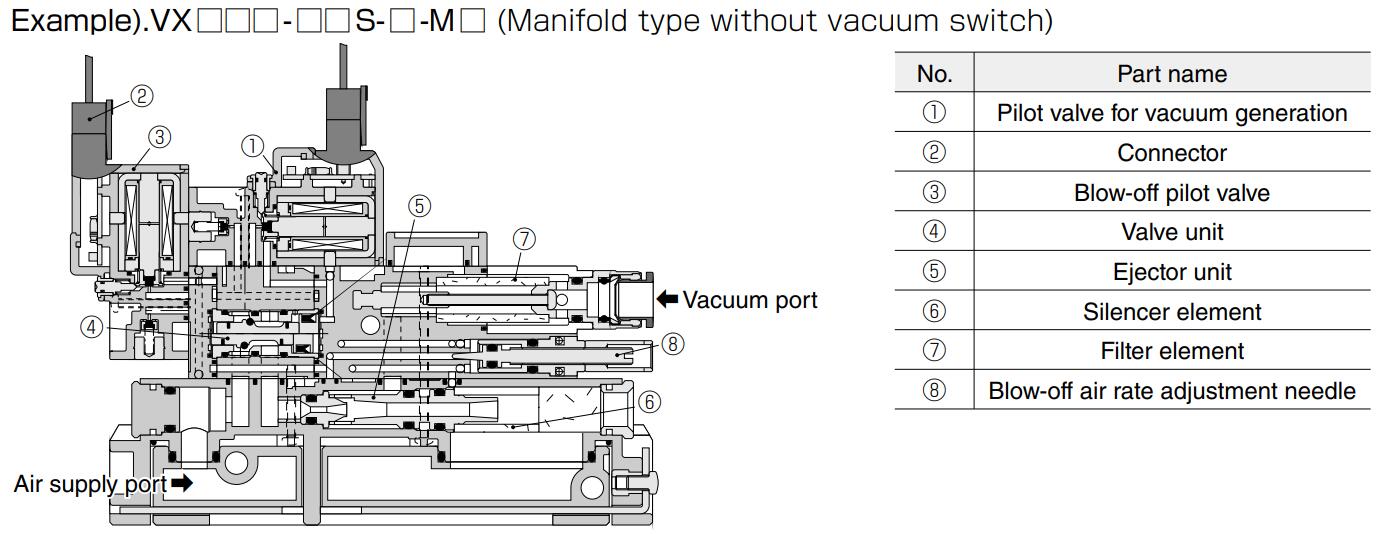

Vakuumgenerator Hauptdimension-3

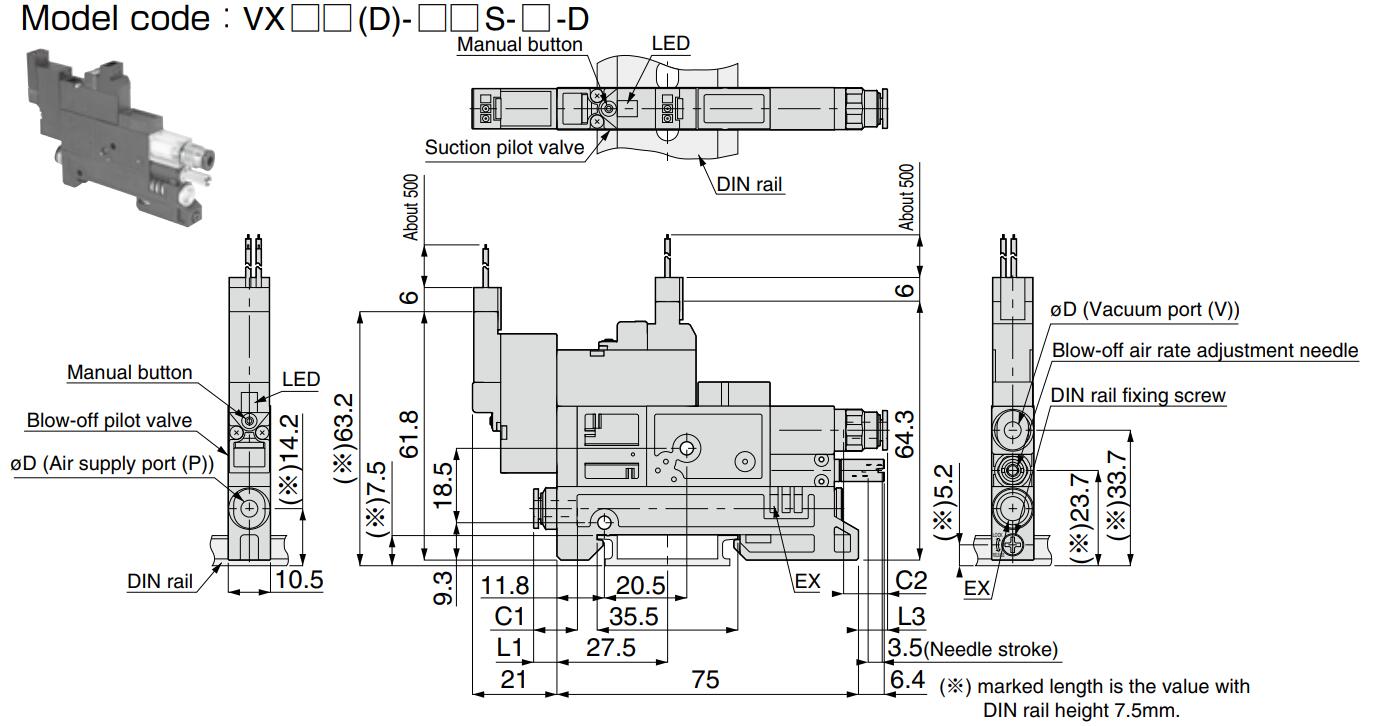

Schalldämpferentlüftung, DIN -Schienentyp

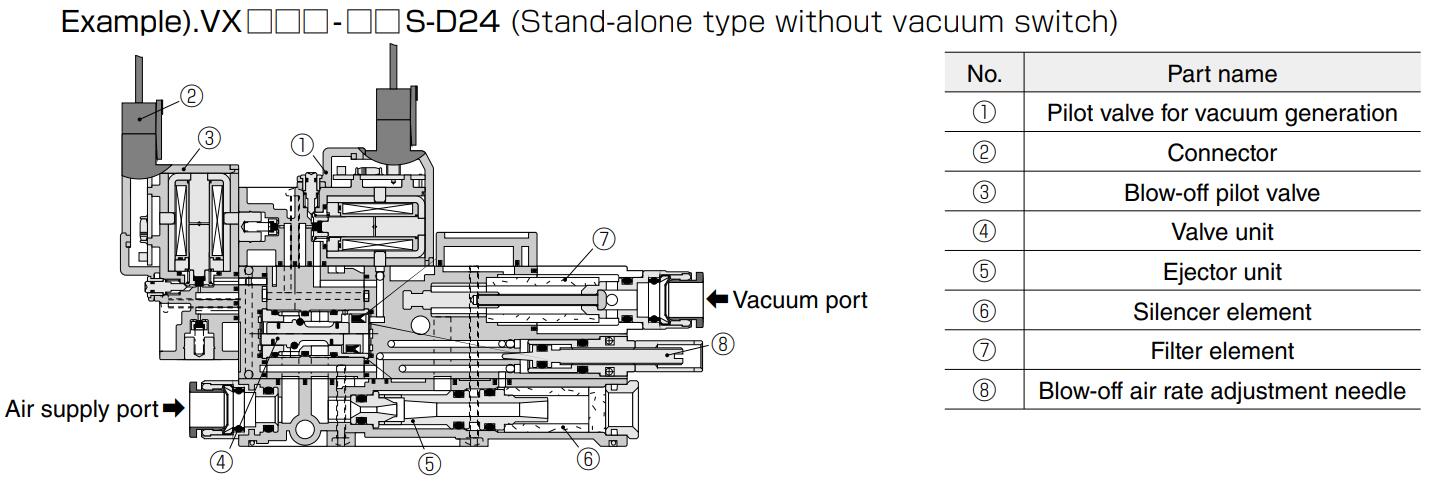

Vakuumgenerator Hauptdimension-4


Anwendbares Rohr o.d. (φd)
C1 C2 L1 L2 L3
3 - 10.4 - 13.2 7.2
4 10.9 10.9 5.8 13.2 7.2
6
11.7
11.7 8.7 13.5 7.5
