| Arbeitsmedium: | |
|---|---|
| Körpermaterial: | |
| Funktion: | |

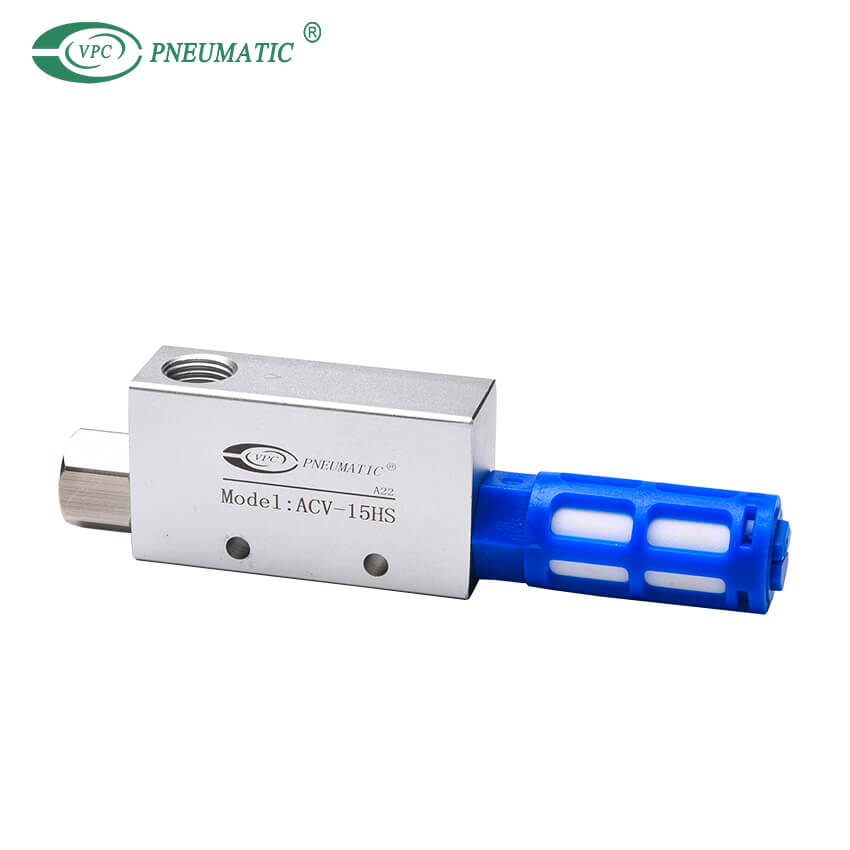

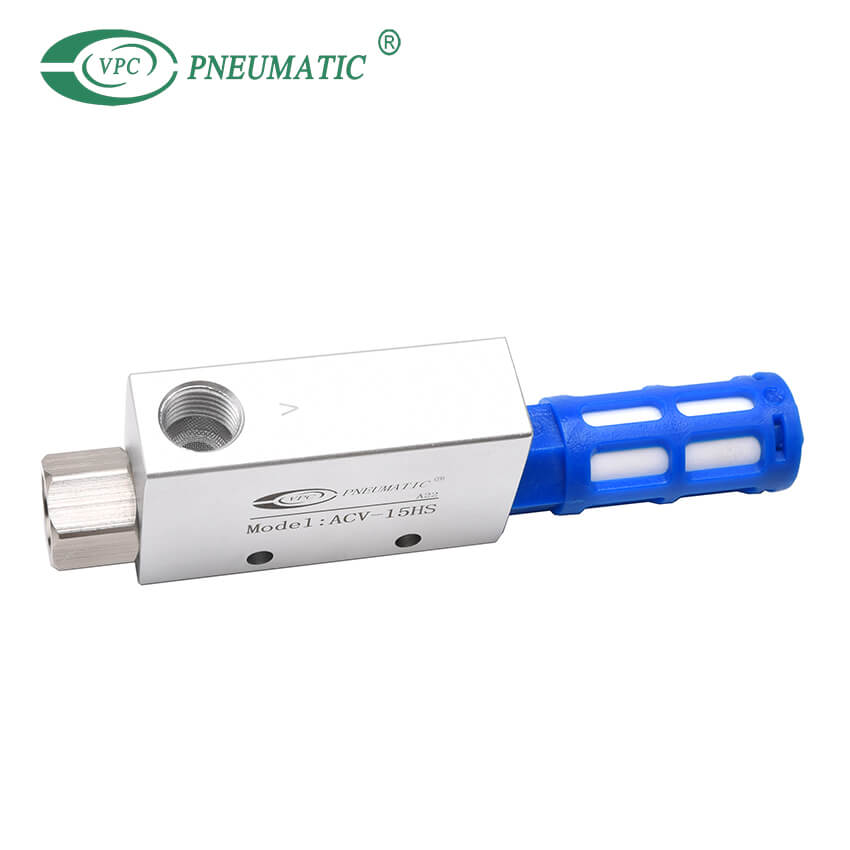

Produktbeschreibung
1. Unterdruck, der leicht zu erhalten ist, indem Luftdruck erzeugt wird
2. Das Filterelement leicht zu ändern und zu ersetzen, wenn sie mit Staub verstopfen.
3. Eine Viriety für die Auswahl der Spezifikationen von Düsendurchmesser.
Acv 20① - s ②
① 20 → Portgröße
| Code | Portgröße (mm) |
| 05 | 0.5 |
| 10 | 1.0 |
| 15 | 1.5 |
| 20 | 2.0 |
| 25 | 2.5 |
| 30 | 3.0 |
② S → Schalttyp
| Code | Schalttyp |
| Null | Ohne Schalter |
| S | Mit Mikroschalter |
| SK | Mit Mikroschalter und einstellbarem Typ |
Produktspezifikation
| Modell | ACV05 | ACV10 | ACV15 | ACV20 | ACV25 | ACV30 |
| Arbeitsmedium | Luft sauber | |||||
| Arbeitstemperatur | 0 bis 60 ℃ | |||||
| Schmierung | NEIN | |||||
| Arbeitsdruck | 0,5 MPa | |||||
| Düsendurchmesser | 0.5 | 0.5 | 1.5 | 2.0 | 2.5 | 3.0 |
| Max. Vakuumwert | -91,8 kPa | |||||
| Modell | S (fester Typ) | SK (einstellbarer Typ) |
| Einstellungsbereich | -39.9 KPA (-300 mmHg) | -20,0 bis 53,2 kPa (-150 ~ -400 mmHg) |
| Standardeinstellung | -39,9 kPa (-300 mmHg) | -466 kPa (-350 mmHg) |
| Genauigkeit | ± 5,3 kPa (± -40 mmHg) | |
| Hysterese | 4,0 bis 13,3 kPa (30 bis 100 mmHg) | |
| Elektrische Bewertung | AC125V: 5A AC250V: 3A | |
| Arbeitstemperatur | 0 bis 60 ℃ | |
| Modell | Düsendurchmesser (mm) | Saugkapazität （l/min） | Vakuumdruck [KPA (MMHG)] | Luftverbrauch （l/min） | Arbeitsdruck [MPA (KPA)] |
| ACV-05 | 0.5 | 11 | -86,7 (650) | 14 | 0,5 (500) |
| ACV-10 | 1.0 | 20 | -91,8 (690) | 55 | 0,5 (500) |
| ACV-15 | L.5 | 53 | -91,8 (690) | 160 | 0,5 (500) |
| ACV-20 | 2.0 | 86 | -91,8 (690) | 272 | 0,5 (500) |
| ACV-25 | 2.5 | 134 | -91,8 (690) | 424 | 0,5 (500) |
| ACV-30 | 3.0 | 209 | -91,8 (690) | 611 | 0,5 (500) |
Hauptabmessungen
Einheiten: Mm
| Modell | ACV-05 | ACV-10 | ACV-15 | ACV-20 | ACV-25 | ACV-30 |
| A | 8 | 8 | 10 | 13 | 16 | 20 |
| B | 32 | 32 | 35 | 40 | 60 | 60 |
| C | 16 | 16 | 20 | 27 | 40 | 40 |
| D | 10 | 10 | 11 | 15 | 20 | 20 |
| E | RP1/8 | RP1/8 | RP1/4 | RP1/2 | RP3/4 | RP3/4 |
| F | 14 | 14 | 20 | 28 | 20 | 33 |
| G | 20 | 20 | 25 | 32 | 50 | 50 |
| H | 4.5 | 4.5 | 5 | 7 | 5.5 | 5.5 |
| I | 4.2 | 4.2 | 4.5 | 6 | 6 | 6 |
| L | 45 | 45 | 63 | 85 | 100 | 118 |
| M | 14 | 14 | 17 | 22 | 26 | 30 |
| P | RP1/8 | RP1/8 | RP1/4 | RP1/4 | RP3/8 | RP1/2 |
| V | RP1/8 | RP1/8 | RP1/4 | RP3/8 | RP1/2 | RP3/4 |
| Schalldämpfermodell | PSU-6 | PSU-6 | PSU-8 | PSU-10 | PSU-15 | PSU-20 |
Abgas- und Flusseigenschaften
Abgaseigenschaften beziehen sich auf die Beziehung zwischen Vakuumdruck, Saugfluss oder Luftverbrauch, der sich mit der Änderung des Luftversorgungsdrucks des Vakuumgenerators variiert. Sie steigen mit zunehmendem Versorgungsdruck. Durchflussmerkmale beziehen sich auf die Beziehung zwischen Vakuumdruck und Saugfluss, wenn der Versorgungsdruck des Vakuumgenerators konstant ist. Der Saugfluss ist der aus dem Sauganschluss eingeatmete Luftstrom.
Saugzeit
Es bezieht sich auf die Zeit, in der der Vakuumdruck im Vakuumsaugungstasse den erforderlichen Vakuumdruck oder die Zeit erreicht, die erforderlich ist, wenn das Luftversorgungsventil auf den Vakuumdruckschalter umgestellt wird. Es hängt mit dem Volumen der Adsorptionskammer (Diffusionskammer, Adsorptionsrohrvolumen und Saugbecher usw.), dem Leck der Adsorptionsoberfläche und dem erforderlichen Vakuumdruck zusammen.
Luftverbrauch
Der Luftverbrauch des pneumatischen Vakuumgenerators wird durch den Düsedurchmesser bestimmt, hängt jedoch auch mit dem Arbeitsdruck zusammen. Für denselben Düsendurchmesser steigt der Luftverbrauch mit zunehmender Arbeitsdruck. Der Düsendurchmesser ist die Hauptbasis für die Auswahl eines Vakuum -Ejektors. Je größer der Düsendurchmesser ist, desto größer ist der Saugfluss und der Luftverbrauch und desto niedriger der Vakuumdruck. Je kleiner der Düsendurchmesser, desto kleiner ist der Saugfluss und der Luftverbrauch, desto höher der Vakuumdruck.
Vakuumdruck
Es gibt einen maximalen Vakuumdruck, wenn das Maximum überschritten wird, selbst wenn der Arbeitsdruck erhöht wird, nimmt der Vakuumdruck nicht zu, sondern sinkt. Das vom Vakuumgenerator erzeugte maximale Vakuum beträgt -88 kPa. Im tatsächlichen Gebrauch wird vermutet, dass der Vakuumdruck auf -70 kPa eingestellt werden kann und der Arbeitsdruck etwa 0,5 MPa beträgt.
