| Vakuumtyp: | |
|---|---|
| : | |
| Vakuumanschluss: | |
| Nenndruckbereich: | |
| Vielfältige Positionen: | |
Produktbeschreibung
*1) Nur NE/PE sind zur Energieeinsparung mit Rückschlagventil ausgestattet, andere ohne Rückschlagventil.
*2) Die Energiesparfunktion ist für den L-Typ mit großem Durchfluss und den B-Vakuumpumpentyp nicht optional.
*3) Eine zentrale Luftversorgung ist für den B-Vakuumpumpentyp nicht optional.

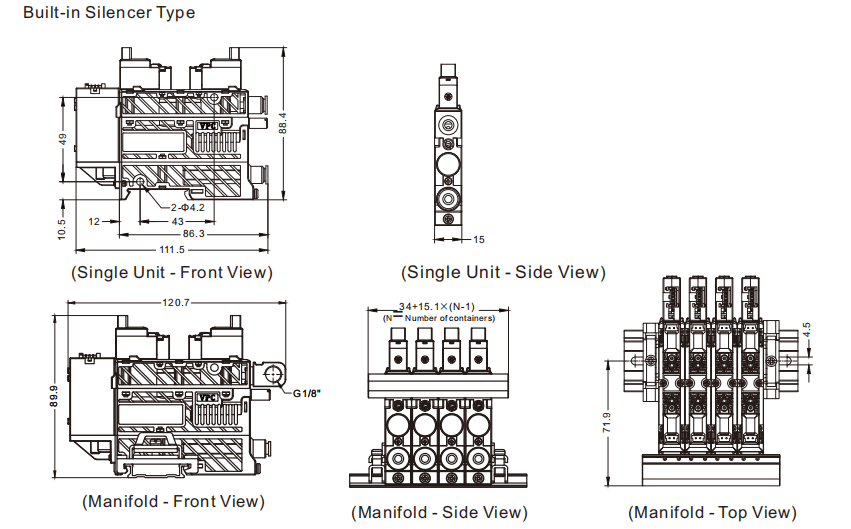

Produktspezifikationen
| Modell | Luftversorgungsdruck Bereich (Balken) | Nennluftversorgung Druck (bar) | Max. Vakuumniveau (kPa) | Max. Vakuumfluss (l/min) | Luftverbrauch (l/min) | Luftzufuhr Hafen | Vakuum Hafen |
| VZK | 2,0 bis 7,0 | 4.3 | -92 | 34.6 | 28.7 | 6mm | 6mm |
| Modell | Luftzufuhr Druck (bar) | Luftverbrauch (l/min) | 0 L/Min | 5 L/Min | 10 L/Min | 15 L/Min | 20 L/Min | 25 L/Min | 30 L/Min | 35 L/Min | 40 L/Min | Max. Vakuum Füllstand (kPa) |
| VZK | 2,0 bis 7,0 | 28.7 | -92.3 | -50 | -17.8 | -14 | -10 | -5.6 | 0 | - | - | ﹣92 |
| Modell | Luftzufuhr Druck (bar) | Luftverbrauch (l/min) | -10 | -20 | -30 | -40 | -50 | -60 | -70 | -80 | -90 | Max. Vakuum Füllstand (kPa) |
| VZK | 2,0 bis 7,0 | 28.7 | 0.16 | 0.32 | 0.6 | 0.94 | 1.38 | 1.96 | 2.7 | 4.18 | 7.5 | ﹣92 |
| Modell | Luftzufuhr Druck (bar) | Luftverbrauch (l/min) | 0 | -10 | -20 | -30 | -40 | 50 | 60 | -70 | -80 | -90 | Max. Vakuum Füllstand (kPa) |
| VZK-S | 6.0 | 26 | 44.0 | 38.0 | 32.0 | 22.0 | 12.0 | 10.0 | 8.5 | 4.0 | - | - | ﹣74 |
| VZK-X | 5.0 | 29 | 41.0 | 36.0 | 26.0 | 13.7 | 11.0 | 9.3 | 6.6 | 4.6 | 2.7 | 2.0 | ﹣91 |
| VZK-P | 3.7 | 32 | 40.0 | 35.0 | 25.2 | 17.7 | 10.9 | 3.0 | 5.6 | 4.2 | 1.5 | 1.0 | ﹣88 |
| VZK-L | 5.0 | 85 | 68.0 | 62.0 | 42.0 | 26.0 | 20.6 | 16.2 | 9.0 | 7.2 | 7.2 | 5.0 | -90 |
| Modell | Luftzufuhr Druck (bar) | Luftverbrauch (l/min) | -10 | -20 | -30 | -40 | -50 | -60 | -70 | ﹣80 | ﹣90 | Max. Vakuum Füllstand (kPa) |
| VZK-S | 6.0 | 26 | 0.01 | 0.19 | 0.50 | 1.02 | 1.72 | 2.60 | 3.88 | - | - | ﹣74 |
| VZK-X | 5.0 | 29 | 0.02 | 0.14 | 0.47 | 0.96 | 1.56 | 2.50 | 3.87 | 6.00 | - | ﹣91 |
| VZK-P | 3.7 | 32 | 0.05 | 0.30 | 0.71 | 1.26 | 1.95 | 2.97 | 4.49 | 6.95 | - | ﹣88 |
| VZK-L | 5.0 | 85 | 0.06 | 0.16 | 0.33 | 0.60 | 0.95 | 1.43 | 2.14 | 3.03 | 6.16 | ﹣90 |
| Modell | ZSE10 (Vakuumdruck) | ZSE10F (Verbunddruck) | |
| Nenndruckbereich | 0 bis -101 kPa | -100 bis 100 kPa | |
| Druckbereich einstellen/ Druckanzeigebereich | 10 bis -105 kPa | -105 bis 105 kPa | |
| Prüfdruck | 500 kPa | ||
| Kleinste einstellbare Schrittweite | 0,1 kPa | ||
| Arbeitsmedium | Luft, nicht korrosives Gas, nicht brennbares Gas | ||
| Versorgungsspannung | DC12 bis 24 V ±10 %, Welligkeit (pp) 10 % oder weniger (Geschützt gegen Verpolung) | ||
| Aktueller Verbrauch | 40mA oder weniger | ||
| Schalten Ausgabe | Ausgabetyp | NPN- oder PNP-Open-Collector-2-Ausgänge (wählbar) | |
| Max. Laststrom | 80mA | ||
| Max. angelegte Spannung | 28V (mit NPN-Ausgang) | ||
| Restspannung | 2 V oder weniger (bei einem Laststrom von 80 mA) | ||
| Ansprechzeit | 2,5 ms oder weniger (mit Anti-Chattering-Funktion: 20, 100, 500, 1000, 2000 ms) | ||
| Kurzschlussschutz | Ja | ||
| Wiederholbarkeit | ±0,2 % FS ±1 Ziffer | ||
| Hyster- esis | Hysteresemodus | Variabel von 0* | |
| Fensterkomparatormodus | |||
| Analog Stromspannung Ausgabe | Ausgangsspannung (Nenndruckbereich) | 1 bis 5 V ±2,5 % FS | 0,6 bis 5 V ±2,5 % FS |
| Linearität | ±1 % FS | ||
| Ausgangsimpedanz | Ca. 1 kΩ | ||
| Anzeigetyp | 3 1/2-stellige 7-Segment-LED, einfarbige Anzeige (Rot) | ||
| Anzeigegenauigkeit | ±2 % FS ±1 Digit (Umgebungstemperatur bei 25 ±3℃) | ||
| Kontrollleuchte | Leuchtet, wenn der Ausgang eingeschaltet ist. OUT1: Grün, OUT2: Rot | ||
| Umweltbeständigkeit | Gehäuse | IP40 | |
| Temperaturbereich | Gelagert: -10 bis 60℃ (keine Kondensation oder Gefrieren) | ||
| Luftfeuchtigkeitsbereich | Betrieb/Lagerung: 35 bis 85 % relative Luftfeuchtigkeit (keine Kondensation) | ||
| Spannung standhalten | AC1000 V für 1 Minute zwischen Klemmen und Gehäuse | ||
| Isolationswiderstand | 50 MΩ oder mehr (DC 500 V gemessen mit Megaohmmeter) zwischen Anschlüssen und Gehäuse | ||
| Vibrationsfestigkeit | 10 bis 150 Hz, volle Amplitude 1,5 mm oder 20 m/s² in der kleineren xyz-Richtung für 2 Stunden (ohne Strom) | ||
| Stoßfestigkeit | 100m/s² in jede Richtung XYZ 3-mal (ohne Strom) | ||
| Temperatureigenschaften | ±2 % FS (Umgebungstemperatur: basierend auf 25 °C) | ||
| Anschlusskabel | Ölbeständiges Hochleistungs-Vinylkabel 5 Adern 3,5, 2 m Querschnitt: 0,15 mm² (AWG26) Isolator-Außendurchmesser: 1,0 mm | ||
| Standards | CE, RoHS, UL/CSA | ||
*) Wenn der angelegte Druck um den eingestellten Wert schwankt, muss die Hysterese auf einen Wert eingestellt werden, der größer als die Schwankungsbreite ist.
