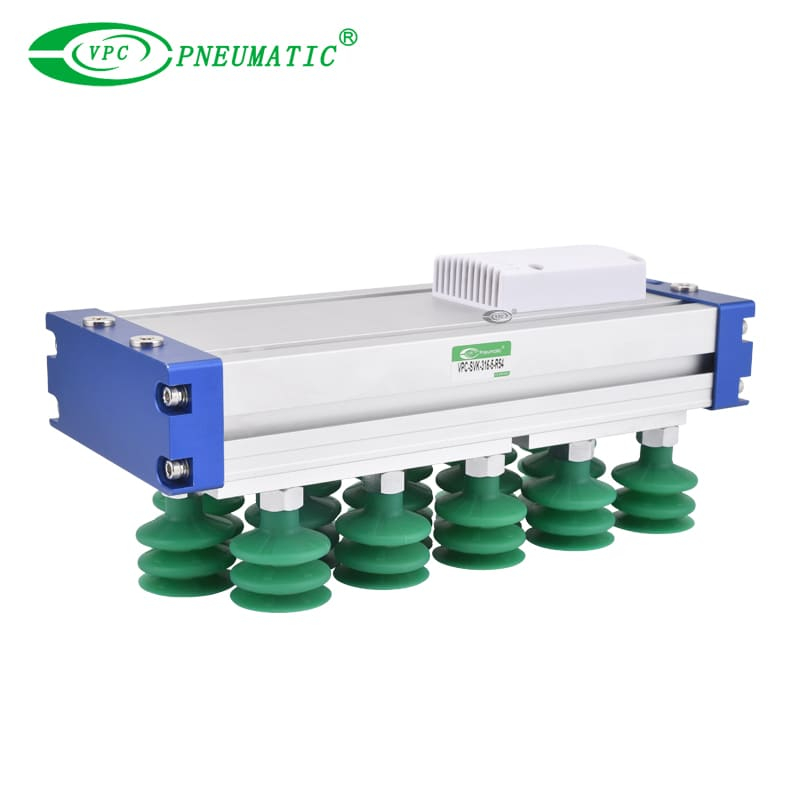

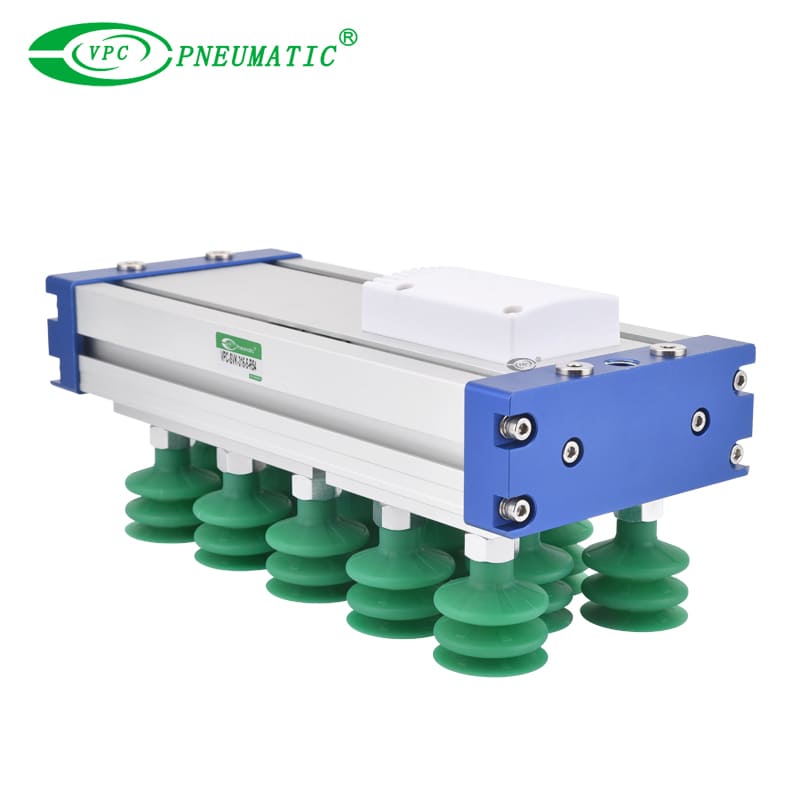

Produktbeschreibung
1. Hochflexible Konfiguration: Einen oder mehrere Einheiten können je nach Größe und Gewicht des Werkstücks installiert werden.
2. Modulares Design für einfache Wartung und schneller Austausch.
3.. Anpassbar gemäß den spezifischen Anwendungsbedingungen und Saugkraftanforderungen.
| Anwendungsbeispiele | Saugnapfbecher -Typ | Schwammtyp |
| Starre Werkstücke wie Metallblätter | ● | ● |
| Flexible Artikel wie Pappkartons | ● | ● |
Lange und flache Materialien wie Holzbretter oder Profile | - | ● |
| Raue oder konturierte Oberflächen | - | ● |
| Schichtpfläge von kleinen Teilen oder verstreuten Gegenständen | - | ● |

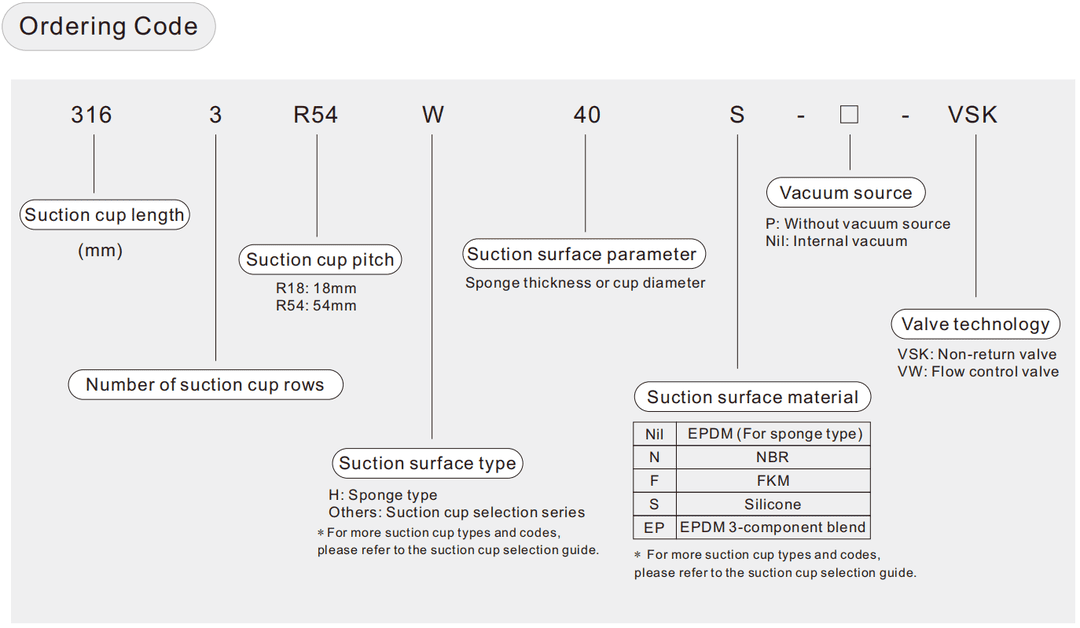

Produktspezifikationen
| Typ | Modell | Anzahl der Sauganschlüsse | Luftverbrauch (l/min) | Saugkraft (n) | Gewicht (kg) | Andere |
| Saugnapfbecher -Typ | 316 3R54 W40S-VSK | 15 | 234 | 190 | 3.7 | Arbeitstemperatur: -20 bis 80 ℃ Luftversorgung: Trockener, sauberer Druckluft max.Supply -Druck: 0,7 MPa max. Vakuumpegel: -60KPa -Geräuschpegel: unter 70 dB (a) |
| 442 3R54 W40S-VSK | 23 | 234 | 300 | 4.7 | ||
| 530 3R54 W40S-VSK | 27 | 300 | 350 | 5.4 | ||
| 640 3R54 W40S-VSK | 33 | 300 | 430 | 6.3 | ||
| 838 3R54 W40S-VSK | 44 | 510 | 550 | 7.7 | ||
| Schwammtyp | 316 3R18 H20-VSK | 41 | 234 | 375 | 2.7 | |
| 442 3R18 H20-VSK | 62 | 234 | 550 | 3.3 | ||
| 530 3R18 H20-VSK | 77 | 300 | 680 | 3.7 | ||
| 640 3R18 H20-VSK | 95 | 300 | 820 | 4.2 | ||
| 838 3R18 H20-VSK | 128 | 510 | 1090 | 5 |
※ Luftverbrauchswerte werden bei 0,7 MPa getestet und unter Verwendung theoretischer Druckabfallgleichungen berechnet.
※ Die Saugkraft wird unter Verwendung von konturierten Holzbrettern bei -30 kPa -Vakuum und 0,5 MPa -Luftdruck ohne Sicherheitsfaktor gemessen.
Die folgenden Daten sind tatsächliche Testergebnisse, die unser Unternehmen unter Verwendung von profilierten Holzpaneele als Testobjekt erhalten, die nur als Referenz bereitgestellt werden.

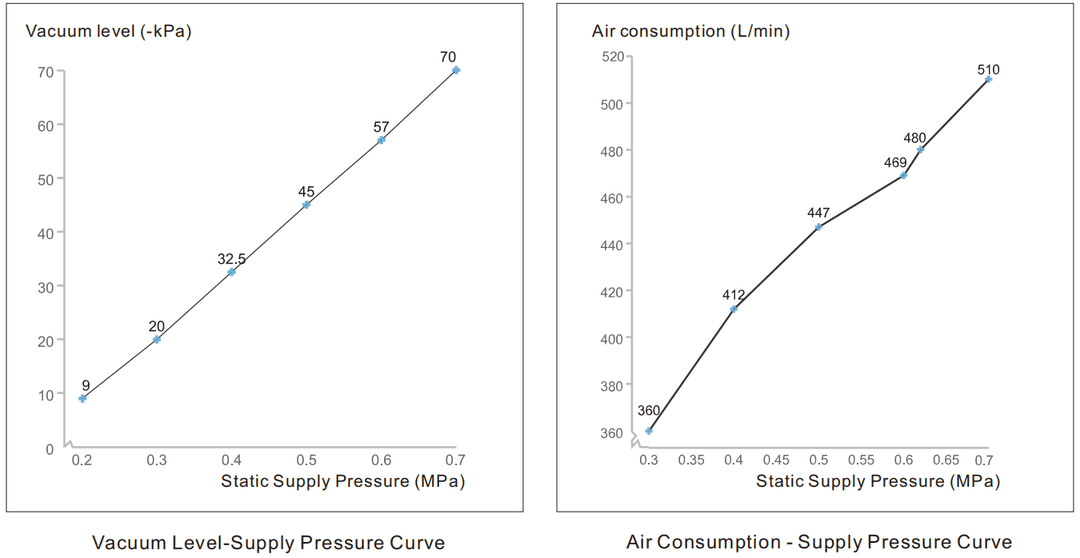

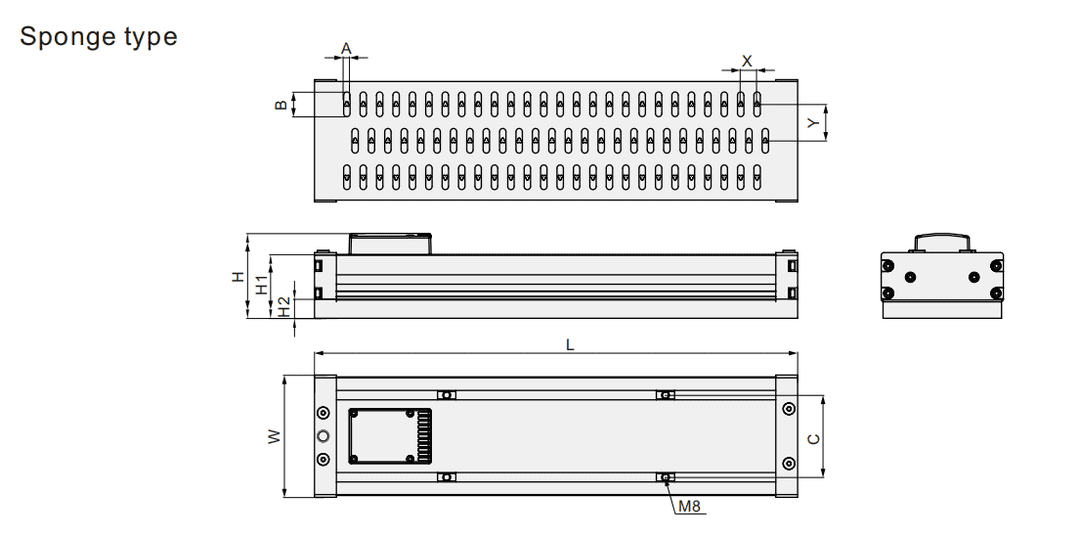

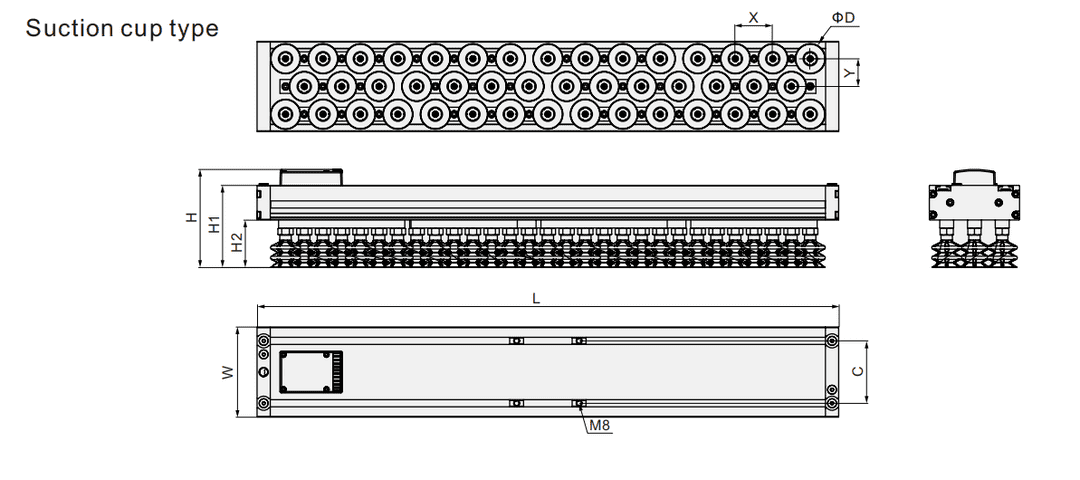

Hauptabmessungen
| Modell | L | W | H | H1 | H2 | X | Y | Φd | C |
| 316 3R54 W40S-VSK | 316 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 0 |
| 442 3R54 W40S-VSK | 442 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 530 3R54 W40S-VSK | 530 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 640 3R54 W40S-VSK | 640 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| 838 3R54 W40S-VSK | 838 | 134 | 141.4 | 118.4 | 68.4 | 54 | 40 | 40 | 90 |
| Modell | L | W | H | H1 | H2 | X | Y | A | B | C |
| 316 3R18 H20-VSK | 316 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 442 3R18 H20-VSK | 442 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 530 3R18 H20-VSK | 530 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 640 3R18 H20-VSK | 640 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 838 3R18 H20-VSK | 838 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
