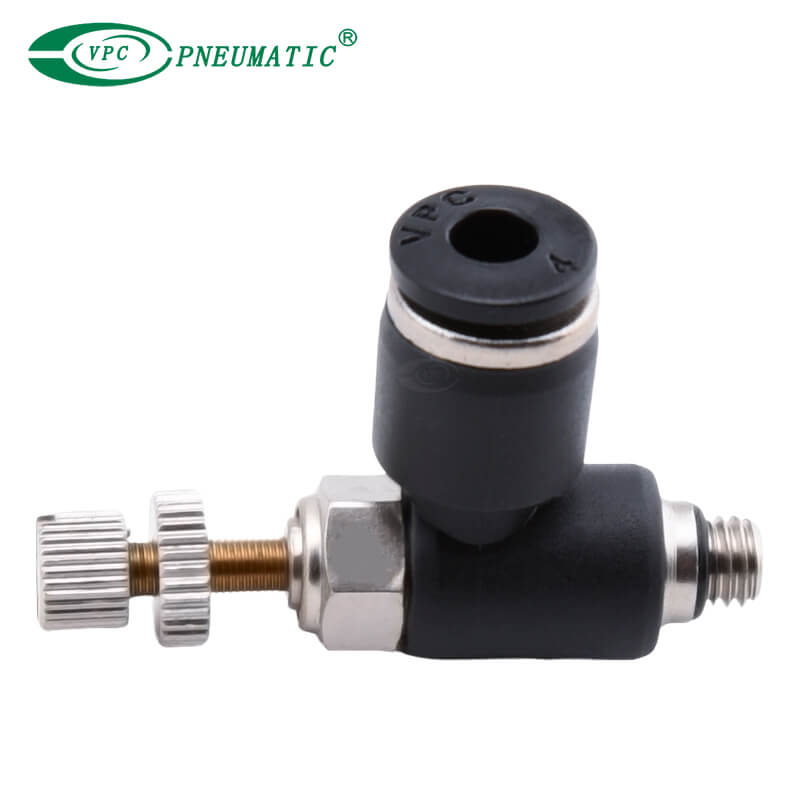

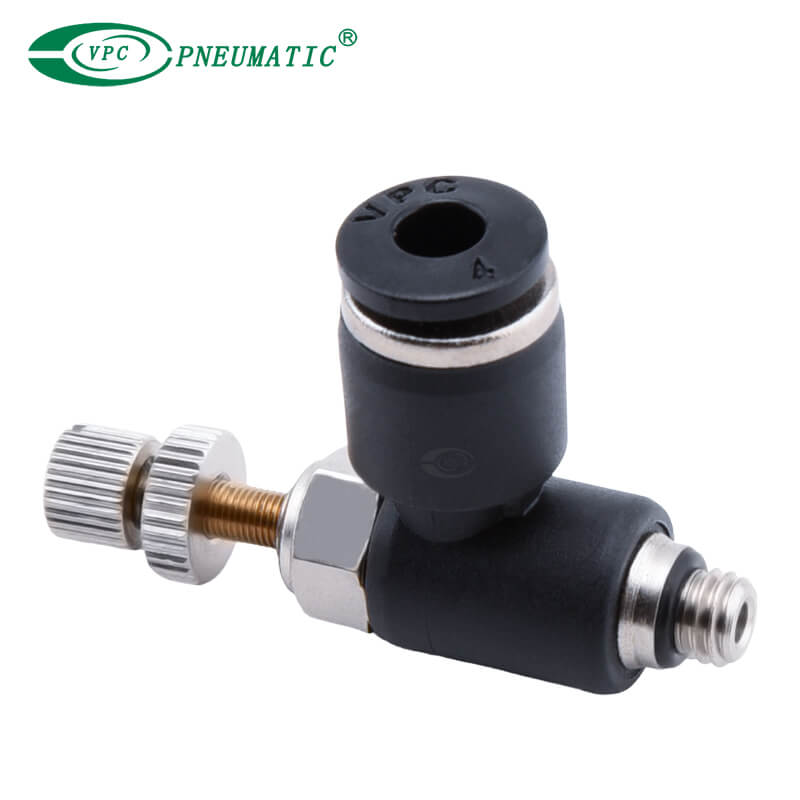

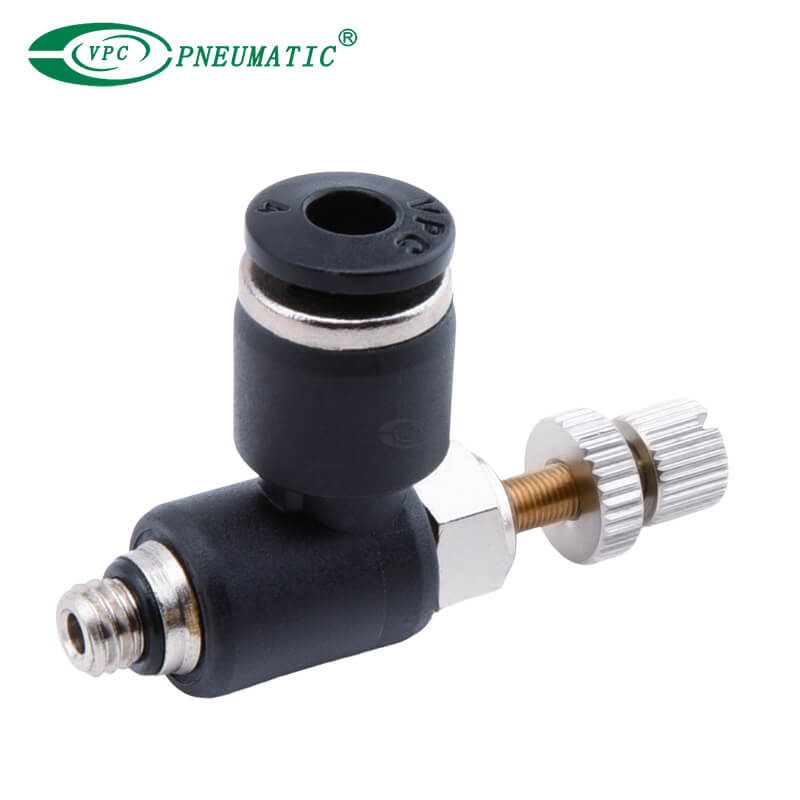

VSC06-G04
VPC Pneumatic
39174000
Arbeitsmedium: | |
---|---|
Anwendbares Rohr: | |
Faden: | |
Körperfarbe: | |
Verfügbarkeitsstatus: | |
Produktbeschreibung
■ Rohrgröße
Rohr (metrisch) | Rohr (Zoll) | ||||||||||||
Code | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
Rohr draußen | Ф4 | Ф6 | Ф8 | Ф10 | Ф12 | Ф14 | Ф16 | Ф5/32 | Ф3/16 | Ф1/14 | Ф5/16 | Ф3/8 | Ф1/2 |
■ Faden
Faden (Metrisch) | ||||||||
Code | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
Faden | M5×0,8 | M6×1,0 | M8×1,0 | M10×1,0 | M12×1,25 | M14×1,5 | M16×1,5 | M20×1,5 |
55°-Gewinde (R) | |||||
Code | 01 | 02 | 03 | 04 | 06 |
Faden | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
Thread (UNF) | UNS Gewinde 60° | |||||
Code | U10 | 01N | 02N | 03N | 04N | 06N |
Faden | 10-32UNF | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 | NPT3/4 |
Produktspezifikationen
Arbeitsmedium | Luft, Vakuum |
Arbeitsdruckbereich | 0 bis 0,8 MPa |
Max.Druck | 1,2 MPa |
Arbeitstemperatur | 0 bis 60℃ |
Anwendbarer Schlauch | Nylon, PU |
Modell (ФD-T) | |
Rohr (metrisch) – Gewinde (R) | |
VSC 04-G01 | VSC 10-G01 |
VSC 04-G02 | VSC 10-G02 |
VSC 06-G01 | VSC 10-G03 |
VSC 06-G02 | VSC 10-G04 |
VSC 06-G03 | VSC 12-G02 |
VSC 06-G04 | VSC 12-G03 |
VSC 08-G01 | VSC 12-G04 |
VSC 08-G02 | |
VSC 08-G03 | |
VSC 08-G04 |
