| Anwendbares Rohr: | |
|---|---|
| Körpermaterial: | |
Produktbeschreibung

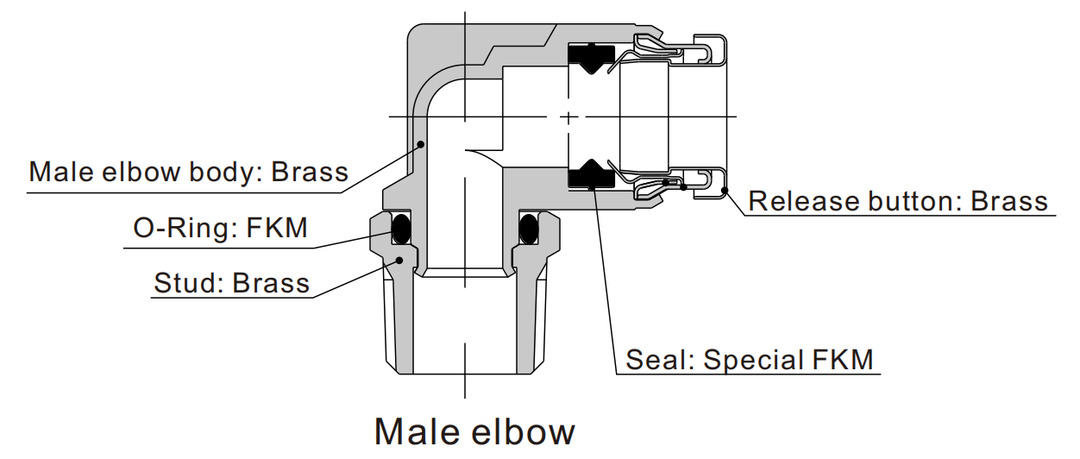

1. Die Haupt- und Hilfskomponenten der pneumatischen Schläuche bestehen aus Messing.
2. Diese Armaturen bieten einen hervorragenden Flammenwiderstand, Wärmefestigkeit und Spritzschutz.
3. Drücken Sie beim Anschließen oder Trennen von Schläuchen einfach die Freisetzungshülle nach unten, um das Röhrchen leicht zu setzen oder zu entfernen, ohne Schäden zu verursachen.
4. Nach der Installation können Sie die Schlauchrichtung bequem gedreht werden.
■ Rohrgröße
| Rohr (Metrik) | Röhre (Zoll) | ||||||||||||
| Code | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| Röhre draußen | Verlassen | Verlassen | Verlassen | Verlassen | Ф12 | Ф14 | Ф16 | Verlassen/32 | Verlassen/16 | Ф1/14 | Verlassen/16 | Verlassen/8 | Ф1/2 |
■ Thread
| Faden (metrisch) | ||||||||
| Code | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| Faden | M5 × 0,8 | M6 × 1,0 | M8 × 1,0 | M10 × 1,0 | M12 × 1,25 | M14 × 1,5 | M16 × 1,5 | M20 × 1,5 |
| 55 ° Faden (R) | |||||
| Code | 01 | 02 | 03 | 04 | 06 |
| Faden | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| Thread (UNF) | US -Thread 60 ° | |||||
| Code | U10 | 01n | 02n | 03n | 04n | 06n |
| Faden | 10-32Unf | Npt1/8 | Npt1/4 | Npt3/8 | Npt1/2 | Npt3/4 |
Produktspezifikationen
| Arbeitsmedium | Luft, Wasser |
| Arbeitsdruck | 0 bis 1,0 MPa |
| Vakuumdruck | -100 kPa |
| Arbeitstemperatur | 0 bis 60 ℃ |
| Anwendbares Rohr | Nylon, Pu, PE und anderer Schlauch |

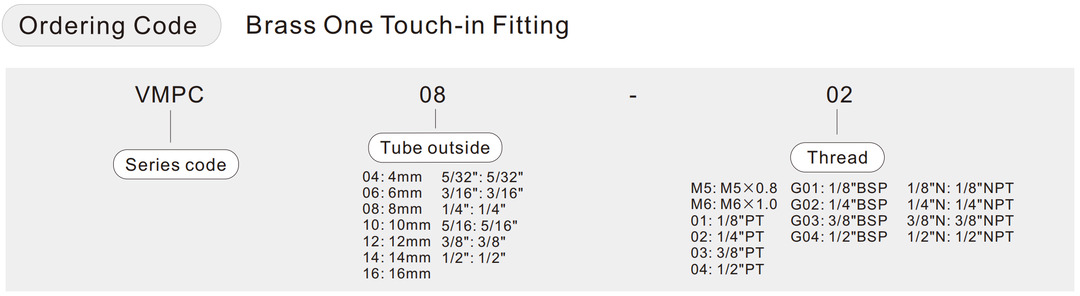

| Modell (φd-t) | |
| Rohr (metrisch) -Thread (g) | |
| VMPCF04-M5 | VMP CF10-01 |
| VMPCF04-01 | VMP CF10-02 |
| VMP CF04-02 | VMP CF10-03 |
| VMP CF06-M5 | VMP CF10-04 |
| VMP CF06-01 | VMP CF 12-02 |
| VMP CF06-02 | VMP CF12-03 |
| VMP CF08-01 | VMP CF12-04 |
| VMP CF08-02 | VMP CF16-03 |
| VMP CF08-03 | VMP CF16-04 |
| VMP CF08-04 | - |
Katalog herunterladen
