| Anwendbares Rohr: | |
|---|---|
| Faden: | |
| Stoff: | |

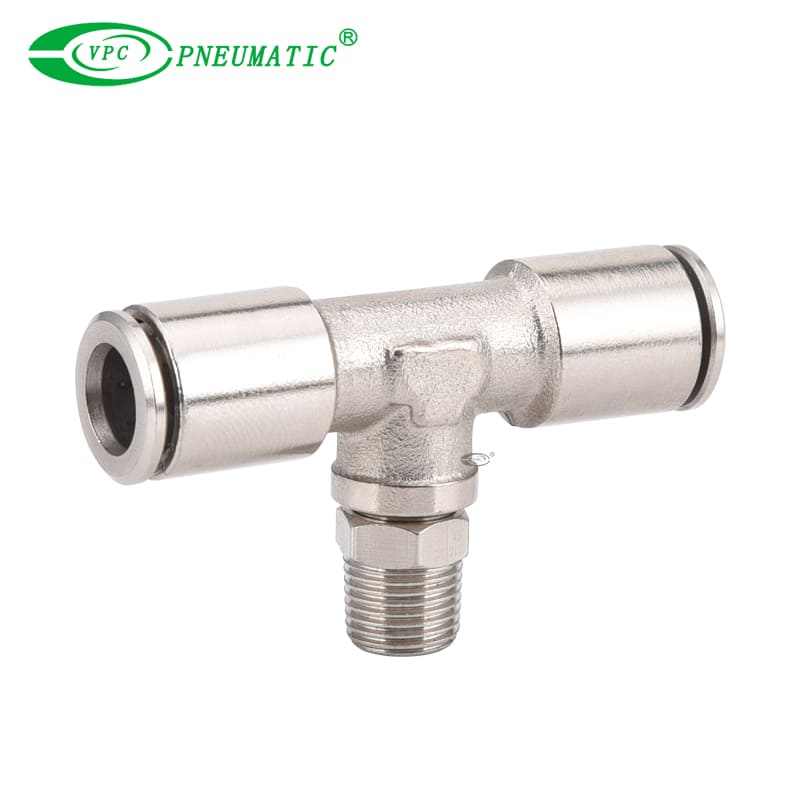

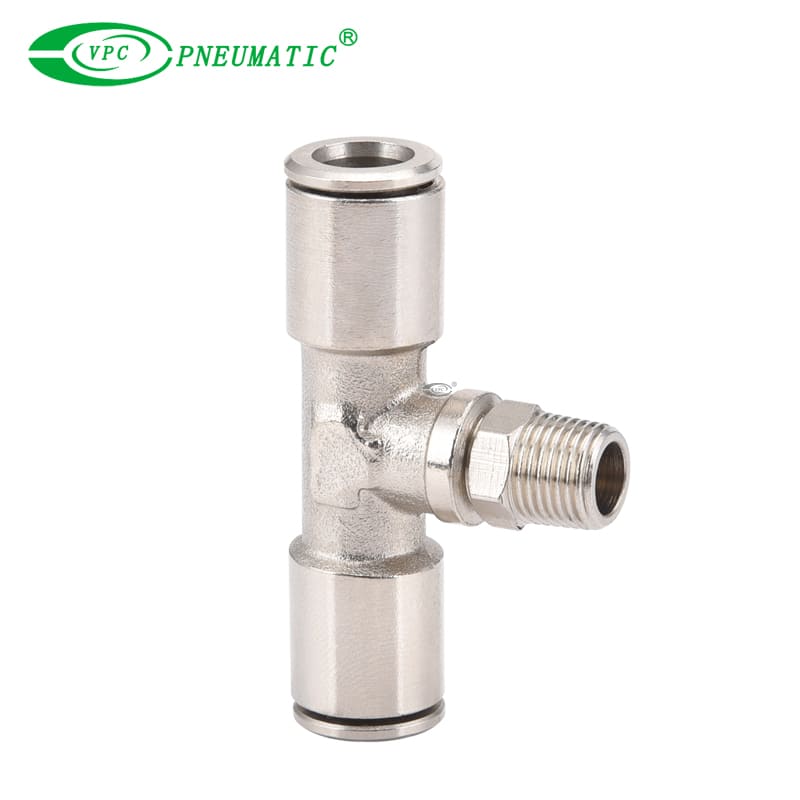

Produktbeschreibung
1. Die Haupt- und Hilfskomponenten der pneumatischen Schläuche bestehen aus Messing.
2. Diese Armaturen bieten einen hervorragenden Flammenwiderstand, Wärmefestigkeit und Spritzschutz.
3. Drücken Sie beim Anschließen oder Trennen von Schläuchen einfach die Freisetzungshülle nach unten, um das Röhrchen leicht zu setzen oder zu entfernen, ohne Schäden zu verursachen.
4. Nach der Installation können Sie die Schlauchrichtung bequem gedreht werden.
■ Rohrgröße
| Rohr (Metrik) | Röhre (Zoll) | ||||||||||||
| Code | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| Röhre draußen | Verlassen | Verlassen | Verlassen | Verlassen | Ф12 | Ф14 | Ф16 | Verlassen/32 | Verlassen/16 | Ф1/14 | Verlassen/16 | Verlassen/8 | Ф1/2 |
■ Thread
| Faden (metrisch) | ||||||||
| Code | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| Faden | M5 × 0,8 | M6 × 1,0 | M8 × 1,0 | M10 × 1,0 | M12 × 1,25 | M14 × 1,5 | M16 × 1,5 | M20 × 1,5 |
| 55 ° Faden (R) | |||||
| Code | 01 | 02 | 03 | 04 | 06 |
| Faden | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| Thread (UNF) | US -Thread 60 ° | |||||
| Code | U10 | 01n | 02n | 03n | 04n | 06n |
| Faden | 10-32Unf | Npt1/8 | Npt1/4 | Npt3/8 | Npt1/2 | Npt3/4 |
Produktspezifikationen
| Arbeitsmedium | Luft, Wasser |
| Arbeitsdruck | 0 bis 1,0 MPa |
| Vakuumdruck | -100 kPa |
| Arbeitstemperatur | 0 bis 60 ℃ |
| Anwendbares Rohr | Nylon, Pu, PE und anderer Schlauch |

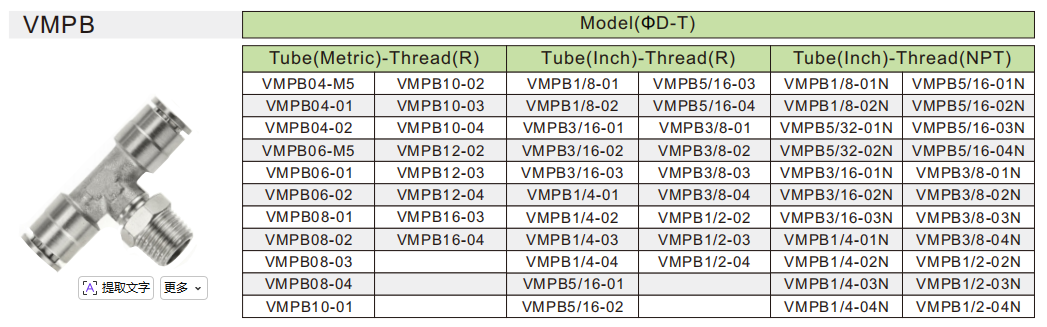

| Modell | Rohrgröße （mm） | Faden |
| VMPB4-M5 | 4 | M5x8 |
| VMPB4-M6 | 4 | M6x1.0 |
| VMPB4-01 | 4 | R 1/8 |
| VMPB4-02 | 4 | R 1/4 |
| VMPB6-M5 | 6 | M5x8 |
| VMPB6-M6 | 6 | M6x1.0 |
| VMPB6-01 | 6 | R 1/8 |
| VMPB6-02 | 6 | R 1/4 |
| VMPB6-03 | 6 | R 3/8 |
| VMPB6-04 | 6 | R 1/2 |
| VMPB8-01 | 8 | R 1/8 |
| VMPB8-02 | 8 | R 1/4 |
| VMPB8-03 | 8 | R 3/8 |
| VMPB8-04 | 8 | R 1/2 |
| VMPB10-01 | 10 | R 1/8 |
| VMPB10-02 | 10 | R 1/4 |
| VMPB10-03 | 10 | R 3/8 |
| VMPB10-04 | 10 | R 1/2 |
| VMPB12-01 | 12 | R 1/8 |
| VMPB12-02 | 12 | R 1/4 |
| VMPB12-03 | 12 | R 3/8 |
| VMPB12-04 | 12 | R 1/2 |
