| Modultyp: | |
|---|---|
| Ventiltyp: | |
| Druckbereich: | |
| Öffnung: | |
| Vielfältige Positionen: | |
Produktbeschreibung
1. Das Design des Koaxialventils verringert den Arbeitswiderstand der Flüssigkeit im Ventilkörper, wodurch der Flüssigkeitsdruck ausgeglichener wird und die Stabilität des Ventils unter Hoch- und Niederdruckbedingungen verbessert wird.
2. Zur Durchleitung gasförmiger, flüssiger, gelatineartiger, pastöser, hochviskoser und verunreinigter Arbeitsmedien stehen verschiedene Dichtungsmaterialien zur Auswahl.
3. Das Edelstahlgehäuse und der spezielle Sitz aus synthetischem Metall eignen sich für eine Vielzahl rauer Umgebungen, einschließlich hoher Temperaturen und korrosiver Medien.
※ VPC unterstützt die Anpassung von Koaxialventilen an andere Spezifikationen oder spezielle Anforderungen.
Produktspezifikationen
Modell | VMK 20 | VMK 20X25* | VMK 25 |
Arbeitsmedium | Flüssig | ||
Kontrolltyp | Normal geschlossen / Normal offen | ||
Arbeitsdruck | 0 bis 16 MPa | ||
Arbeitstemperatur | -20 bis 160 ℃ | ||
Öffnung | DN20 | DN20, DN25 | DN25 |
Größe des Ventilanschlusses | G 3/4' | G 3/4' bis 1' | G 1' |
Modulport Größe | G 1' | G 2' | G 2' |
Kv-Wert (A→B) | 8,8 bis 13m³/h | ||
Schaltzeiten | 50 bis 3000 ms | ||
Betätigung | Standard pilot-Magnetventil | ||
| Ventilkörper | Messing oder Edelstahl | ||
Modulkörper | Aluminium bzw Edelstahl | ||
Dichtungsmaterialien | NBR | ||
Ventilsitz | Kunststoffe auf Metall | ||
Energetischer Schutz | IP 65 | ||
| Einschaltdauer unter Spannung | ED 100 % | ||
* VMK20X25 ist ein kundenspezifischer Koaxialverteiler. Bitte wenden Sie sich an VPC, wenn Sie andere kundenspezifische Kombinationen benötigen.
Hauptabmessungen

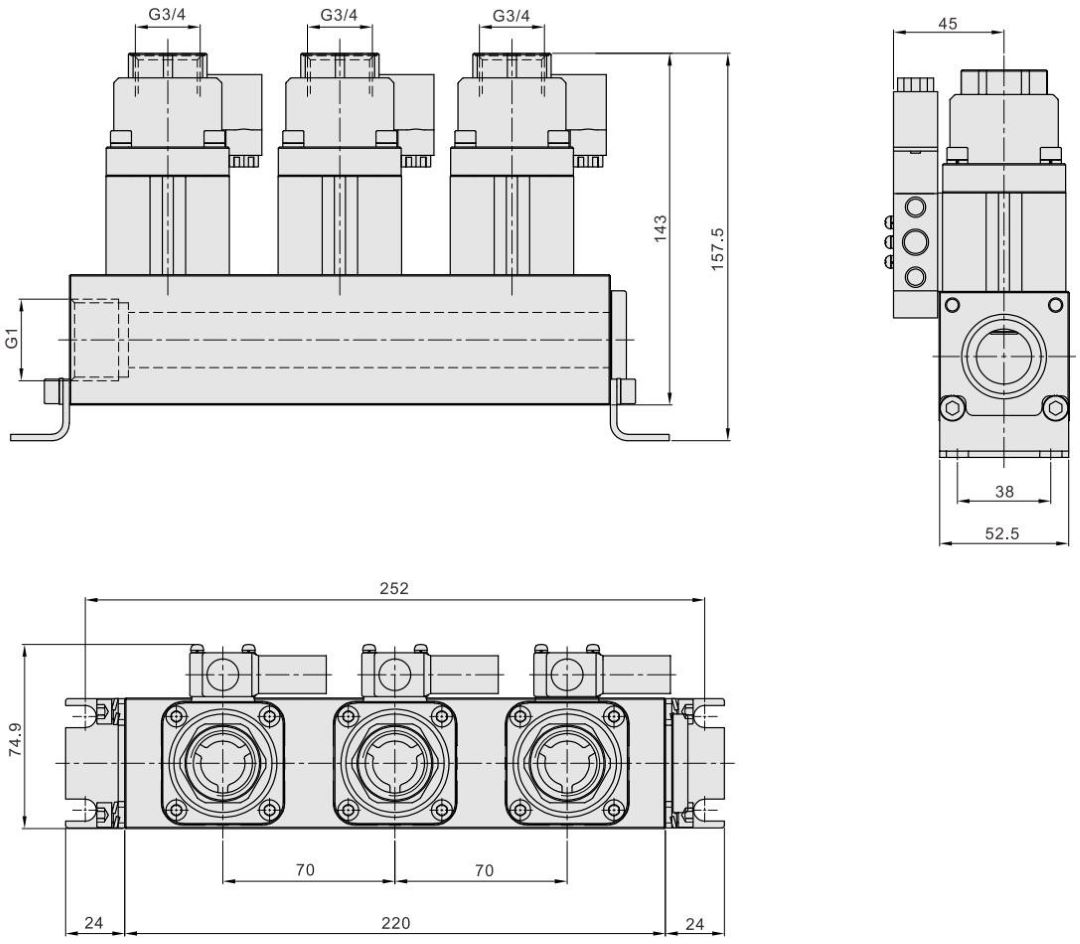

VMK 20

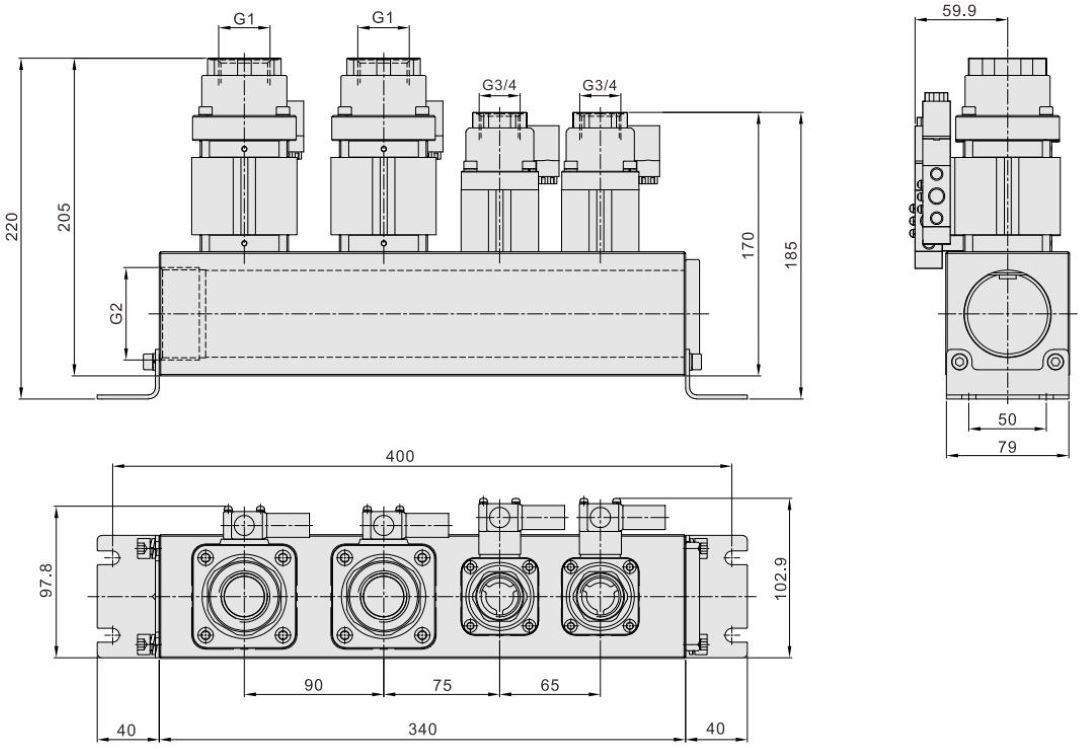

VMK 20X25

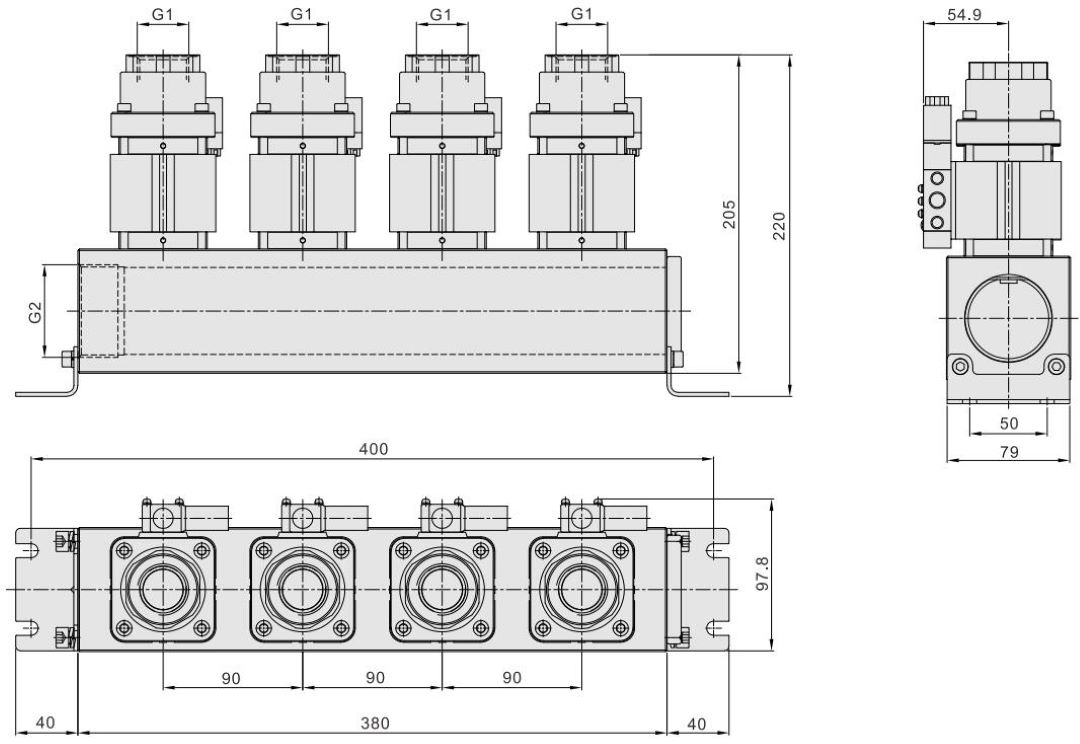

VMK 25
