| Faden: | |
|---|---|
| Körpermaterial: | |
| Qualitätsgarantie: | |
Produktbeschreibung
Robuster Druckhandhabung
Diese Anpassung wird für Arbeitsdruck von bis zu 870 psi bewertet und ist für eine stabile Leistung in Hochdruck-pneumatischen oder flüssigen Systemen ausgelegt.
Langlebige Messingkonstruktion
Hergestellt aus Messing in Industriequalität und bietet eine hervorragende Beständigkeit gegen Korrosion, Vibration und mechanische Verschleiß.

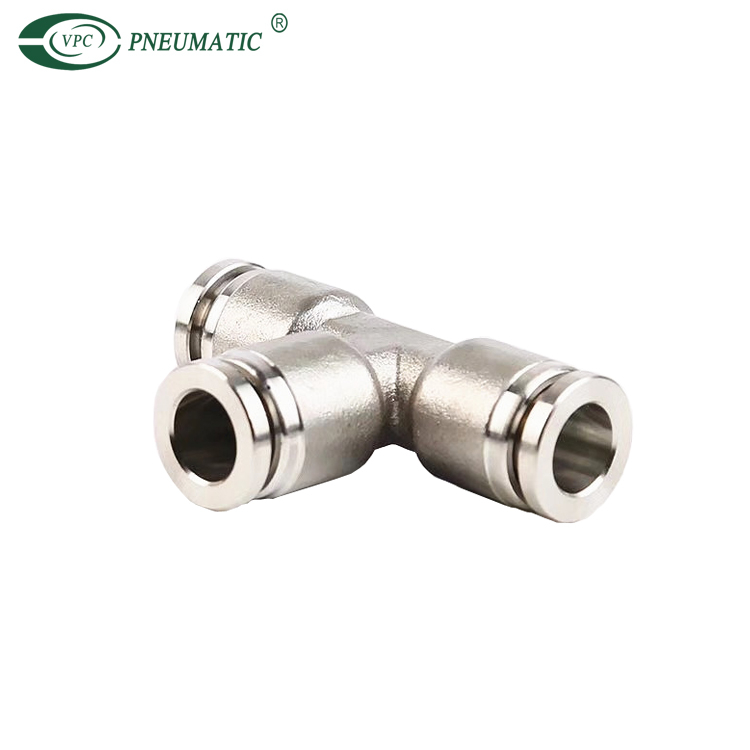

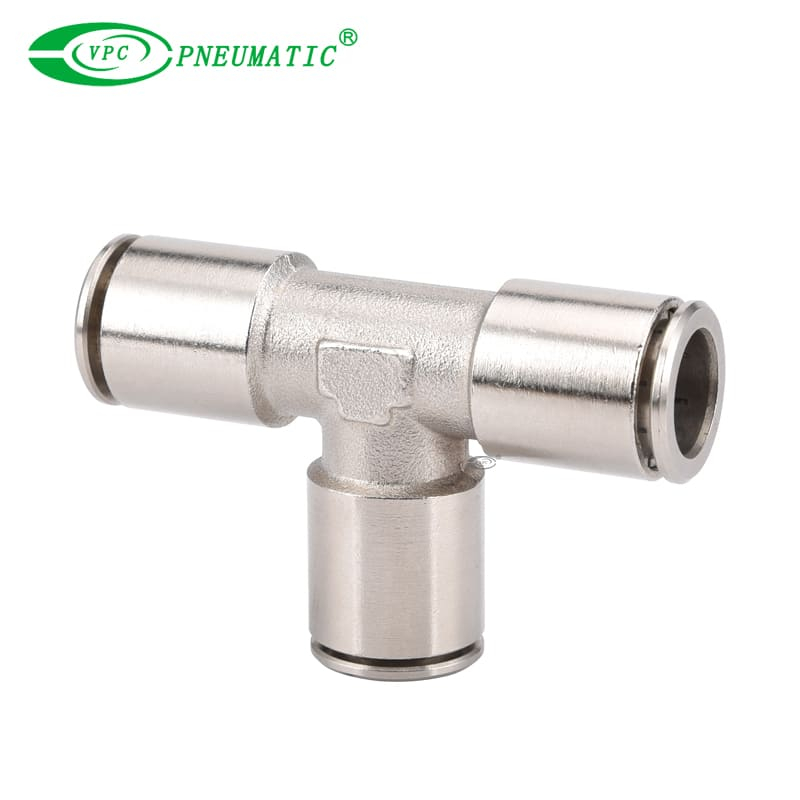

T-Typ-Design
Effizient aufteilt oder leitet den Fluss in beschränkten pneumatischen Schaltungen um, ideal für kompakte Systemlayouts.
Präzisionsfäden
Zu engen Toleranzen bearbeitet, um sichere, durchlauffreie Verbindungen zu gewährleisten; Erhältlich in NPT- oder BSPT -Threadoptionen.
Kompakter Formfaktor
Für platzsparende Installationen ohne gefährdete Durchflusskapazität oder mechanische Festigkeit konstruiert.
Anwendungen
Hochdruckpneumatische Steuerungssysteme
Industrieautomatisierung und Maschinerie
Hydraulische Testbänke
Automobil- und Hochleistungs-Federungssysteme
Luftkompressoren und Vakuumsysteme
Benutzerdefinierte OEM-Baugruppen, die zuverlässige Hochdruckanschlüsse erfordern

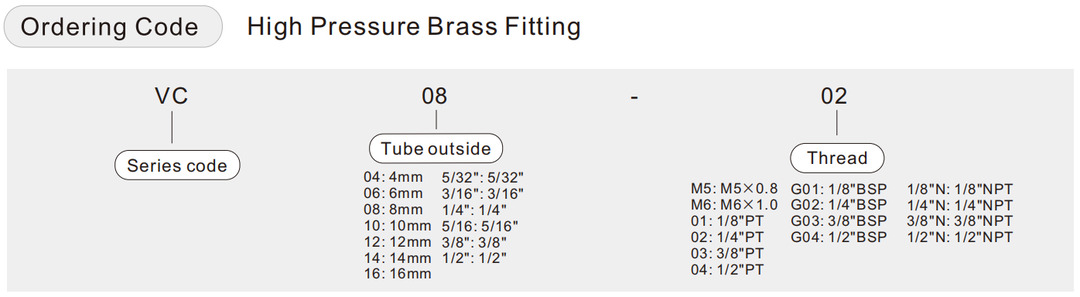

■ Rohrgröße
| Rohr (Metrik) | Röhre (Zoll) | ||||||||||||
| Code | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| Röhre draußen | Verlassen | Verlassen | Verlassen | Verlassen | Ф12 | Ф14 | Ф16 | Verlassen/32 | Verlassen/16 | Ф1/14 | Verlassen/16 | Verlassen/8 | Ф1/2 |
■ Thread
| Faden (metrisch) | ||||||||
| Code | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| Faden | M5 × 0,8 | M6 × 1,0 | M8 × 1,0 | M10 × 1,0 | M12 × 1,25 | M14 × 1,5 | M16 × 1,5 | M20 × 1,5 |
| 55 ° Faden (R) | |||||
| Code | 01 | 02 | 03 | 04 | 06 |
| Faden | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| Thread (UNF) | US -Thread 60 ° | |||||
| Code | U10 | 01n | 02n | 03n | 04n | 06n |
| Faden | 10-32Unf | Npt1/8 | Npt1/4 | Npt3/8 | Npt1/2 | Npt3/4 |
Produktspezifikationen
| Arbeitsmedium | Luft, Wasser |
| Max. Arbeitsdruck | 6 MPa (870 psi) |
| Arbeitstemperatur | -20 bis 70 ℃ |
| Anwendbares Rohr | PA11, PA12, PA6, PU (98 Shore A) |
| Modell | Rohrgröße (mm) |
| Ve04 | 4 |
| Ve06 | 6 |
| Ve08 | 8 |
| Ve10 | 10 |
| Ve12 | 12 |
| Ve14 | 14 |
| Ve16 | 16 |
