| Arbeitsmedium: | |
|---|---|
| Arbeitstemperatur.: | |
Produktbeschreibung
1. All-in-One Integrated Design
Kombiniert den Vakuumauswurf, die Kontrollventile, den Filter und den Schalldämpfer zu einem einzigen kompakten Körper. Dadurch werden komplexe Rohrleitungen und Verkabelung, Vereinfachung des Systemdesigns und die Reduzierung der Installationszeit beseitigt.
2. Leistung mit hoher Effizienz
Verfügt über fortschrittliche Ejektorentechnologie, um einen hohen Saugfluss und eine schnelle Vakuumerzeugung zu erzielen und gleichzeitig den Druckluftverbrauch zu minimieren und eine hocheffiziente Alternative zu einer herkömmlichen Vakuumpumpe zu bieten.
3.. Modulares und skalierbares Design
Erhältlich als eigenständige Einheit oder leicht auf einem Verteiler für zentralisierte Mehrpunkt-Vakuumsysteme montiert. Dies bietet maximale Flexibilität für das Maschinendesign und die zukünftige Expansion.
4.. Integrierte Steuerung und Feedback
Enthält integrierte Versorgungs-/Freisetzungsventile zur präzisen Kontrolle der Griff- und Freisungszyklen. Ein optionaler digitaler Druckschalter bietet Echtzeit-System-Feedback und ermöglicht die Festlegung präziser Vakuumniveaus.
Anwendungen
1..
Das kompakte, leichte Design macht diesen Vakuumgenerator ideal, um direkt an Roboterarmen zu stecken, Trägheit zu minimieren und schnelle, präzise Bewegungen zu ermöglichen.
2. Automatisierte Pick & Place -Systeme
Schnelle Reaktionszeiten und hoher Saugfluss gewährleisten zuverlässige Packungen und Freisetzung von Komponenten in Hochgeschwindigkeitsbaugruppen und Verpackungsleitungen.
3. Materialhandhabung und Klemmung
Geeignet für eine breite Palette von Anwendungen, einschließlich Blechhandhabung, Holzklemme und Kunststoff-Thermoforming und eine zuverlässige Vakuumquelle auf dem Nachfragen.
Produktspezifikationen
| Modell | Düsendurchmesser (mm ) | Nennluftversorgungsdruck (Stange ） | Max. Vakuumspiegel (-KPA) | Max. Vakuumfluss (NL/min) | Luftverbrauch (NL/min ) | Geräuschpegel [ db (a)] | Arbeitstemperatur (℃ ) | Empfohlener Schlauchdurchmesser. (mm) | |
| Luftversorgung | Vakuum | ||||||||
| VBP10 | 1 | 4.5 | 85 | 38 | 50 | 59 | 0 bis 60 | Ф 6 | Ф 8 |
| VBP15 | 1.5 | 4.5 | 85 | 72 | 110 | 65 | 0 bis 60 | Ф 6 | Ф 8 |
※ HINWEIS: MAX. Operationsdruck 7Bar, Standardbetriebsdruck 4,5Bar

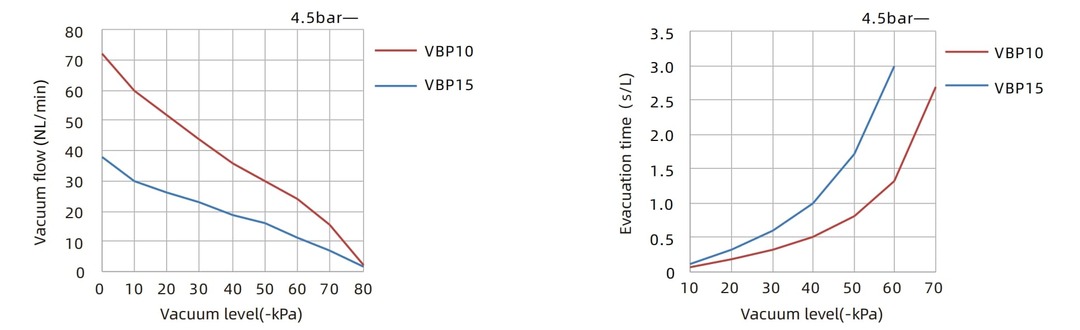

| Modell | Luftversorgungsdruck (Bar ) | Luftverbrauch (NL/min ) | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | Max. Vakuumspiegel (-KPA) |
| VBP10 | 4.5 | 50 | 38 | 30 | 26 | 23 | 18.6 | 16 | 11 | 7.0 | 1.8 | 85 |
| VBP15 | 4.5 | 110 | 72 | 60 | 52 | 44 | 36 | 30 | 24 | 15.5 | 2.2 | 85 |
| Modell | Luftversorgungsdruck (Bar ) | Luftverbrauch (NL/min ) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | Max. Vakuumspiegel (-KPA) |
| VBP10 | 4.5 | 50 | 0.13 | 0.33 | 0.6 | 1 | 1.72 | 3 | - | 85 |
| VBP15 | 4.5 | 110 | 0.06 | 0.18 | 0.32 | 0.52 | 0.81 | 1.32 | 2.7 | 85 |
