4S110-06-3F
VPC Pneumtaic
| Verfügbarkeitsstatus: | |
|---|---|
Produktbeschreibung
1. Kapazität: Unterstützt bis zu 24 Ventilpositionen auf einem einzigen Terminal.
2. Doppelte Funktionalität: Ermöglicht die parallele Nutzung von Vakuum und Druck an einem Anschluss.
3. Kosteneffizienz: Zielt auf weniger komplexe Maschinenkonzepte ab und behält gleichzeitig eine hohe pneumatische Funktionalität und elektrische Modularität bei, was für OEMs und Benutzer, die ein effizientes Maschinendesign anstreben, von Vorteil ist.
Produktspezifikationen

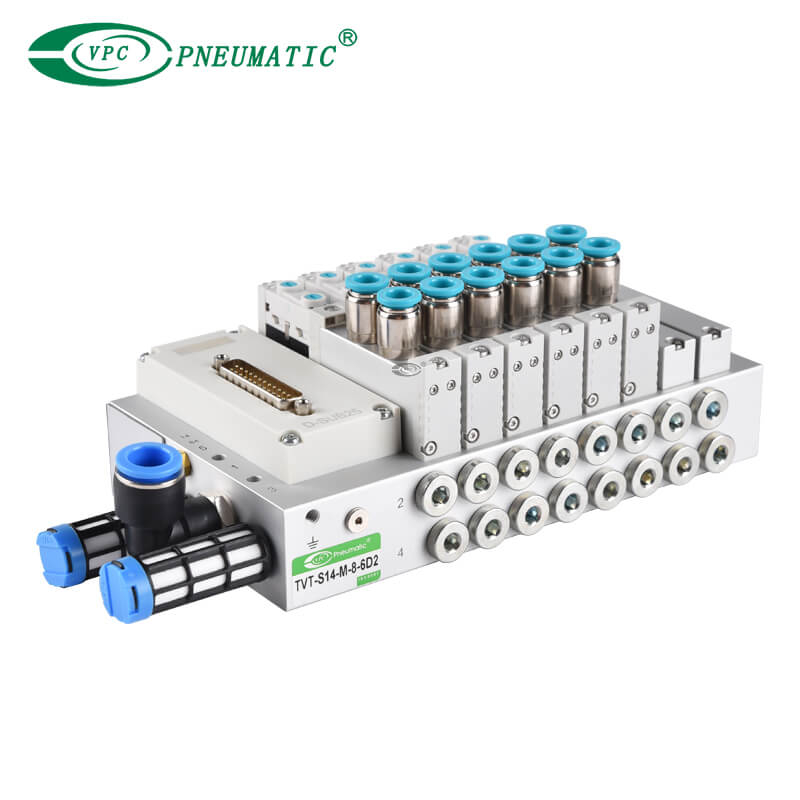

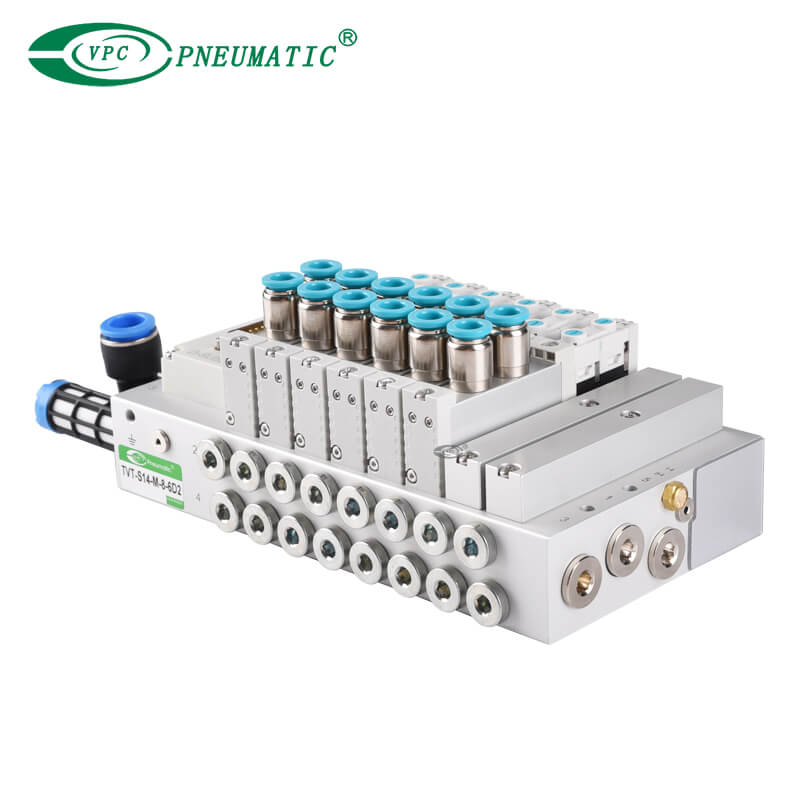

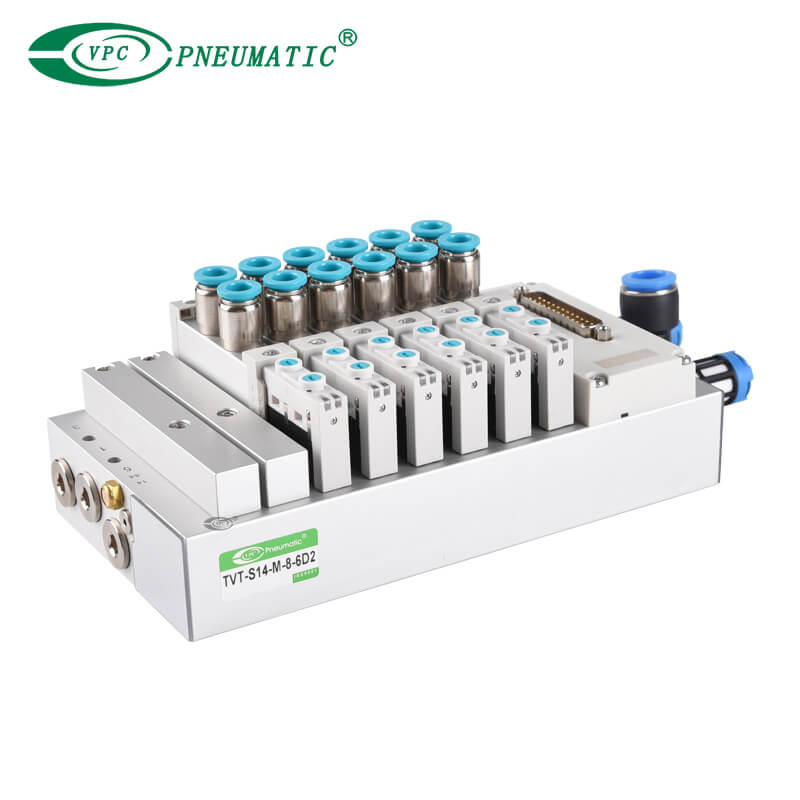

| Modell | TVT-S14-M-8-6D2 | |
| Betriebsmedium | Saubere Luft | |
| Arbeitsdruck | Interne Steuerluftversorgung | 0,3 bis 0,8 MPa |
| Externe Steuerluftversorgung | ﹣0,09 bis 0,8 MPa | |
| Steuerdruck | 0,3 bis 0,8 MPa | |
| Arbeitstemperatur | ﹣5 bis +60 ℃ | |
| Stabile Position | Monostabil | |
| Max. NEIN. der Ventilpositionen | 24 | |
| Rückstellung über pneumatische Feder | NEIN | |
| Mechanische Federrückstellung | Ja | |
| Vakuumbetrieb am Hafen | Mit externer Steuerluft | |
| Design | Kolbenspule | |
| Dichtungsprinzip | Weich | |
| Betätigungsart | Elektrisch | |
| Art der Steuerung | Pilotiert | |
| Steuerluftversorgung | Extern | |
| Abluftfunktion | Kann gedrosselt werden | |
| Montageposition | Beliebig | |
| Signalstatusanzeige | LED | |
| Durchflussmenge auf Verteilerleiste G1/8 | 620 l/min | |
| Größe | 14 mm | |
| Portgröße | G1/8 | |
| Korrosionsbeständigkeitsklasse CRC | 2 | |
| Elektrischer Anschluss | Per E-Box | |
| Betriebsspannung | DC24V ±10 % | |
| Leistung | 1/0,4 W (nach 25 ms) | |
| Arbeitszyklus | 100 % | |
| Max. Schaltfrequenz | 3 Hz | |
| Schutzart nach EN 60529 | IP40, IP67 | |
| Max. positiver Testimpuls mit logisch 0 | 1600μs | |
| Max., negativer Testimpuls mit logisch 1 | 3000μs | |
| Gehäuse | Geknetete Aluminiumlegierung | |
| Robben | HNBR, NBR | |
| Einschaltzeit | 10 ms | |
| Ausschaltzeit | 38 ms | |
| Rastermaß | 16 mm | |
| Verbindungstyp | Semi-Inline/Unterbau | |
