| Stoff: | |
|---|---|
| Typ: | |
| Streicheln: | |
| Einstellbarer Hub: | |

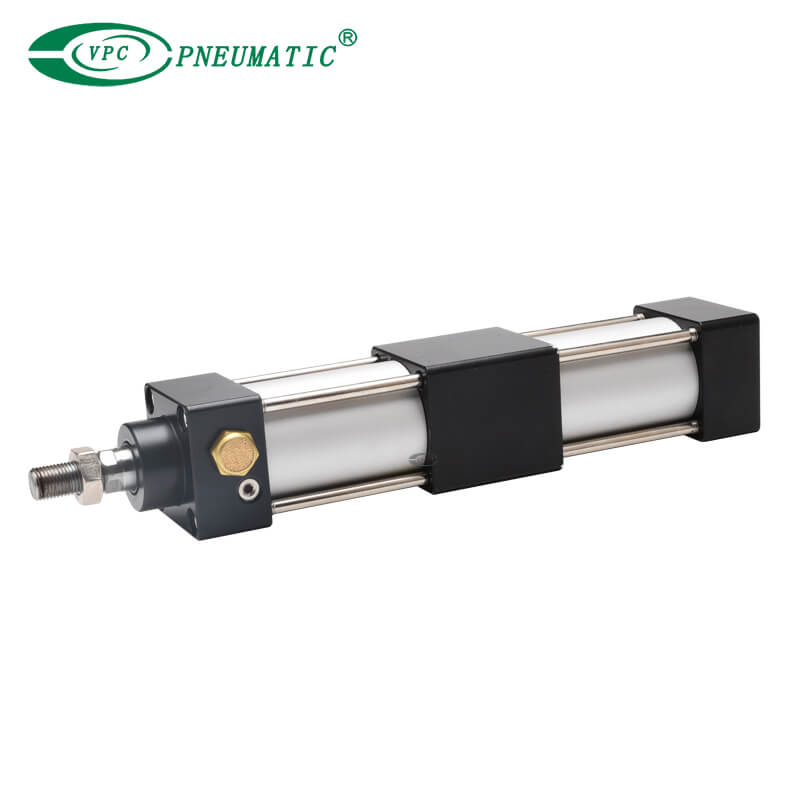

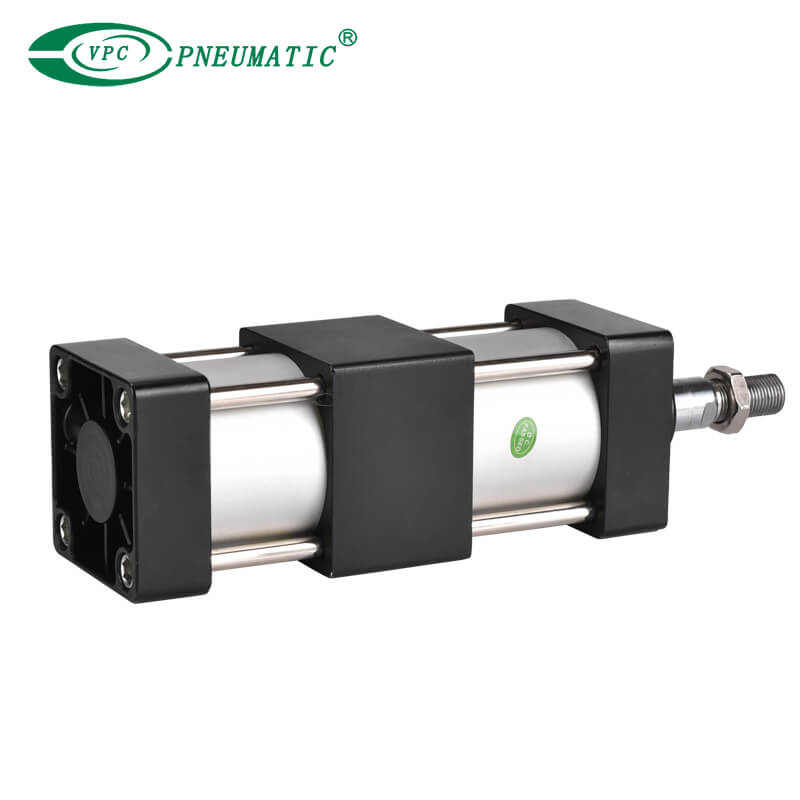

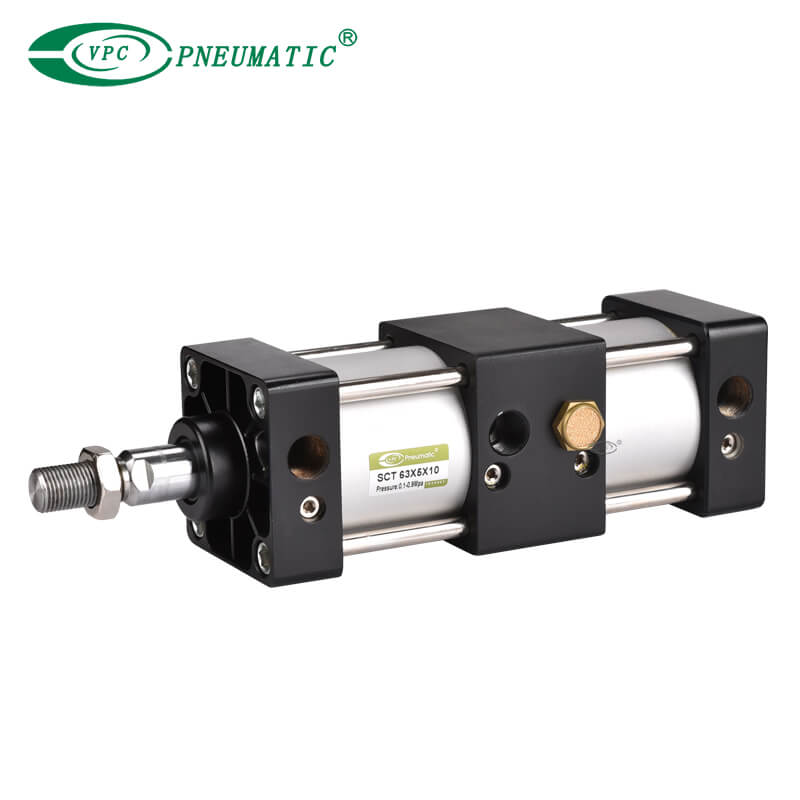

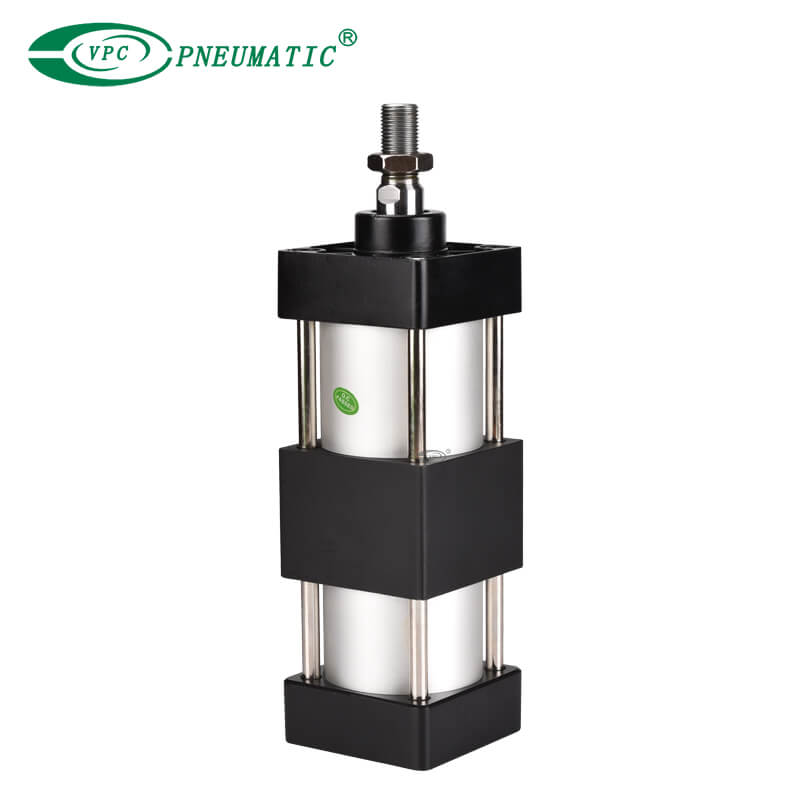

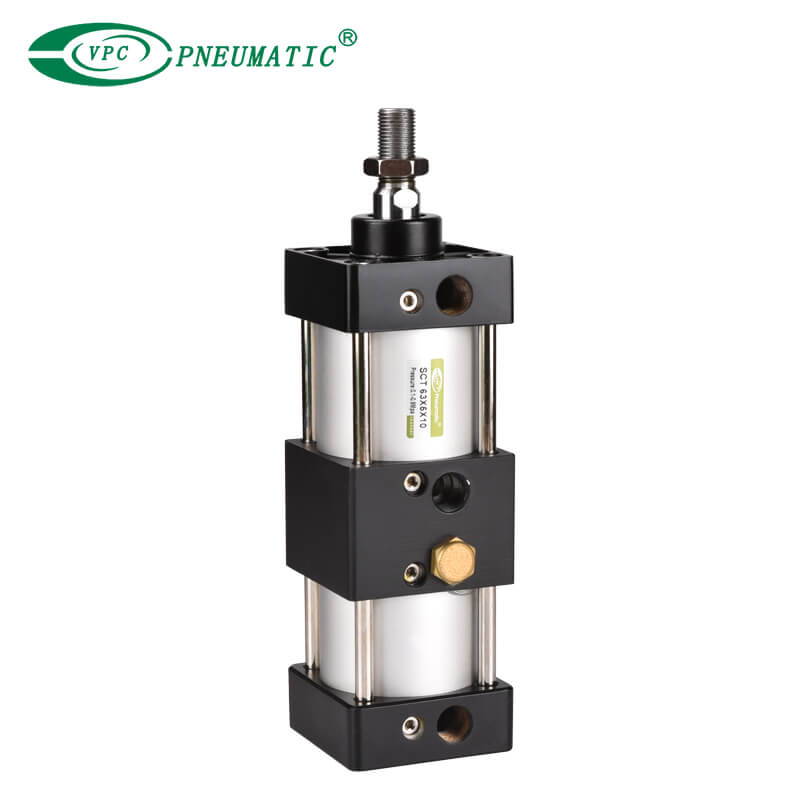

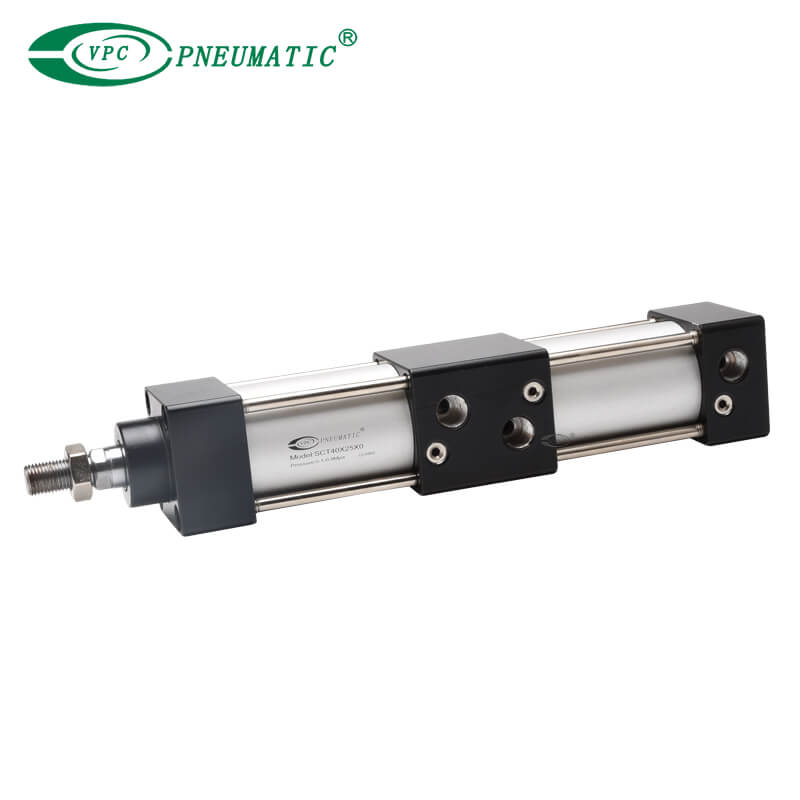

Produktbeschreibung
1. Standardisiertes Design: Entspricht den Standards ISO6431 und VDMA24562.
2. Verschiedene Montageoptionen: Einschließlich Basis-, Zapfen- und Ständermontageoptionen.
3. Positionskontrolle: Doppelhubzylinder ermöglichen eine präzise Kontrolle der Kolbenposition zwischen den Hüben.
4. Platzersparnis: Durch die Erzielung mehrerer Hübe mit einem einzigen Zylinder wird der Platzbedarf der Einheit verringert und die Konstruktion vereinfacht.
5. Effizienz verbessern: Die Ausführung mehrerer Aktionen in einem Arbeitszyklus verbessert die Produktivität.
6. Weit verbreitet: Geeignet für Automatisierungsgeräte, Roboterarme und verschiedene industrielle Anlässe.
Produktspezifikationen
Bohrung (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |
Schauspieltyp | Doppelt wirkend | |||||||||
Arbeitsmedium | Saubere Luft (40 µm Filterung) | |||||||||
Befestigungsart | SU/SC-Serie | Grundtyp FA FB CA CB CR LB TC TC-M | ||||||||
| SCD/SUD-Serie | Grundtyp FA LB TC TC-M | |||||||||
| SCJ/SUJ-Serie | Grundtyp FA LB TC TC-M | |||||||||
Garantierter Druck | 1,5 MPa | |||||||||
Arbeitsdruckbereich | 0,1 bis 0,9 MPa | |||||||||
Arbeitstemperatur | -5 bis 70 °C | |||||||||
Geschwindigkeitsbereich | 50 bis 800 mm/s | |||||||||
Kissentyp | Verstellbares Kissen | |||||||||
Kissenschlag | 20mm | 32mm | 45mm | |||||||
Anschlussgröße | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 | |||||
Hauptabmessungen
