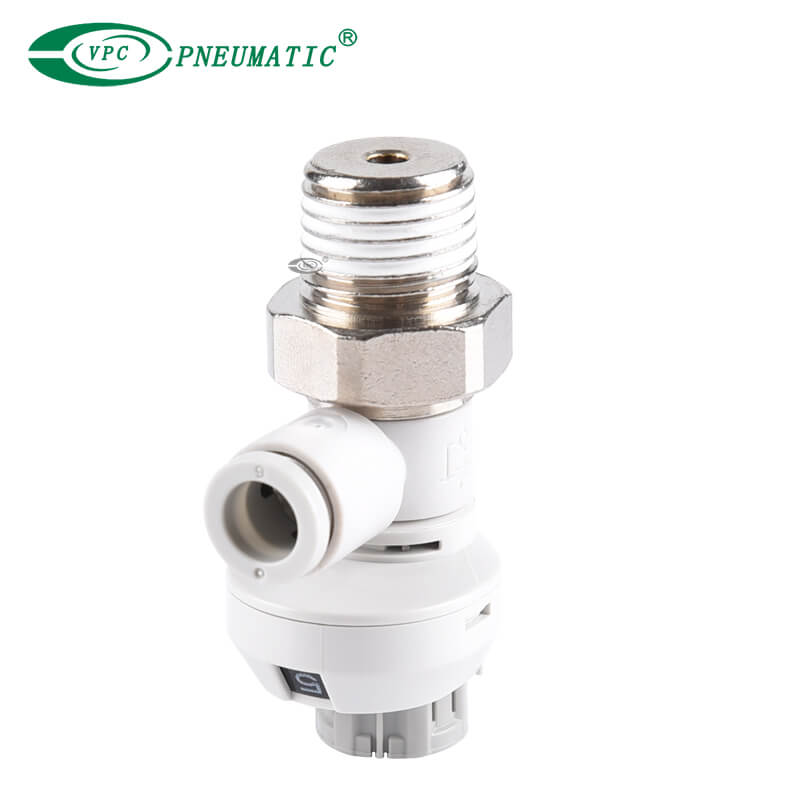

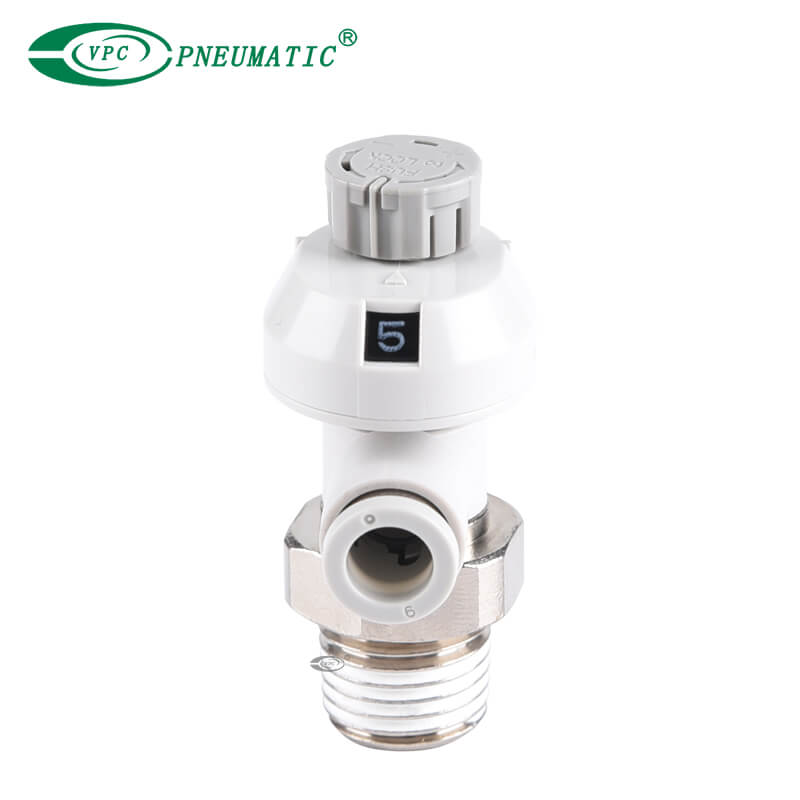

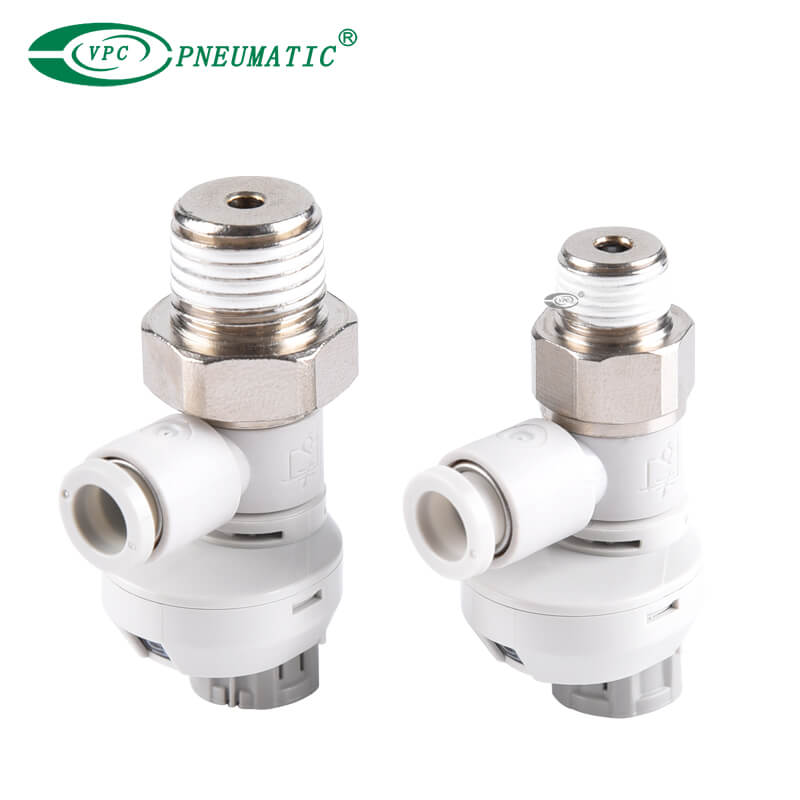

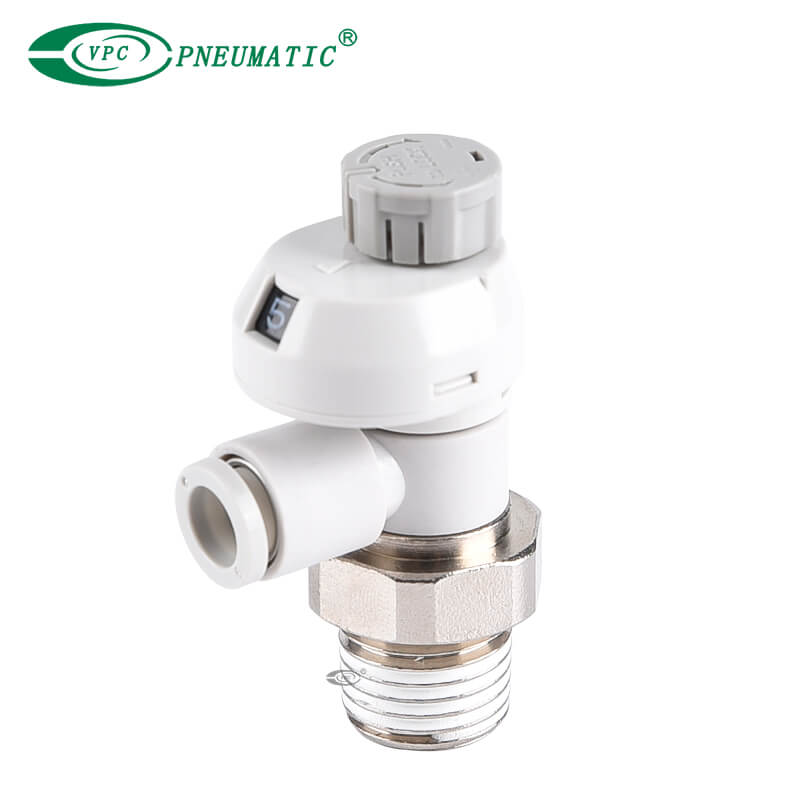

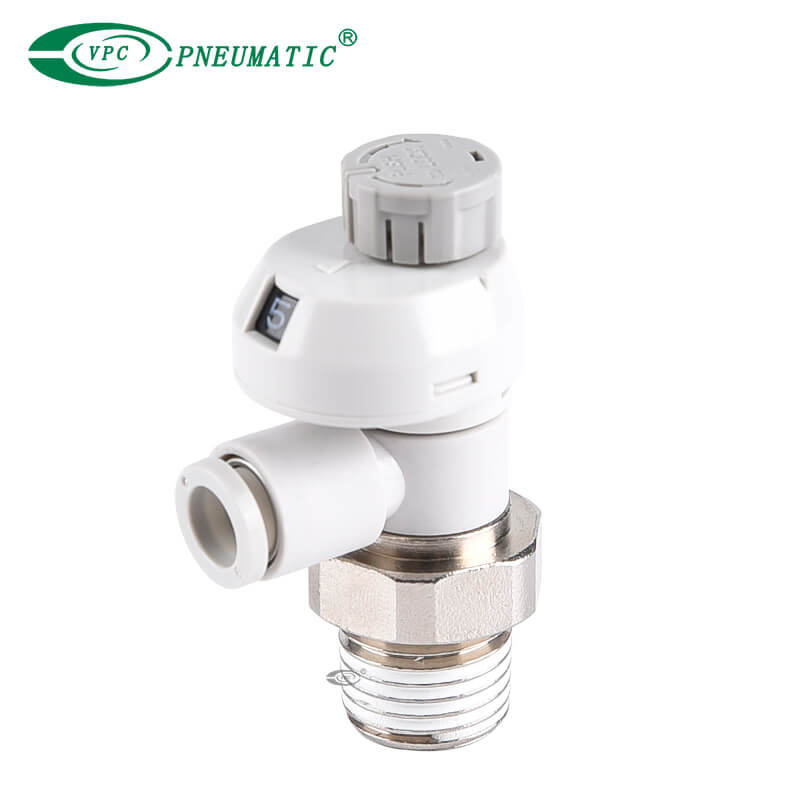

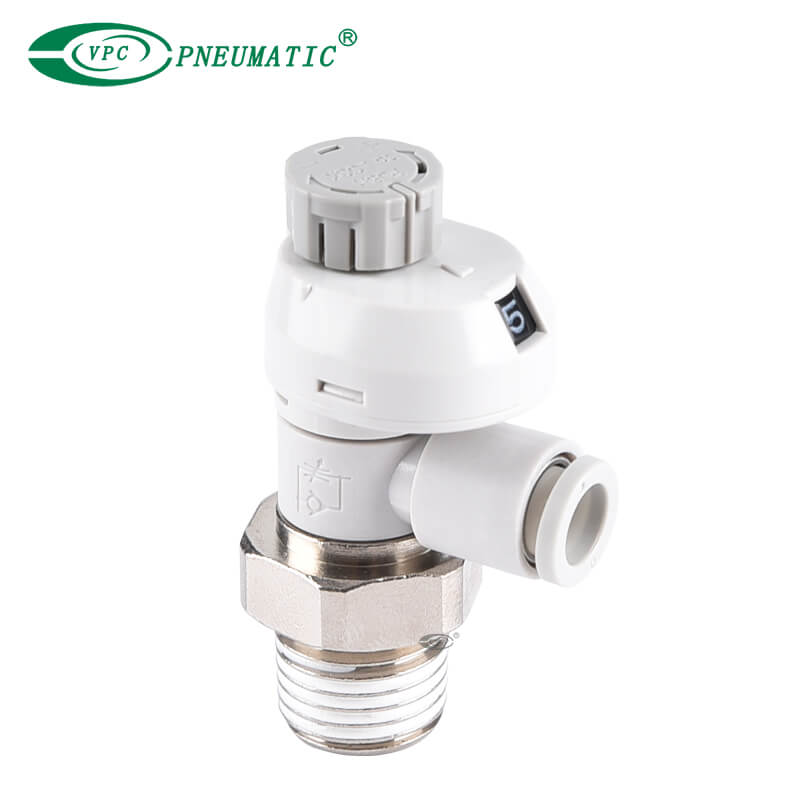

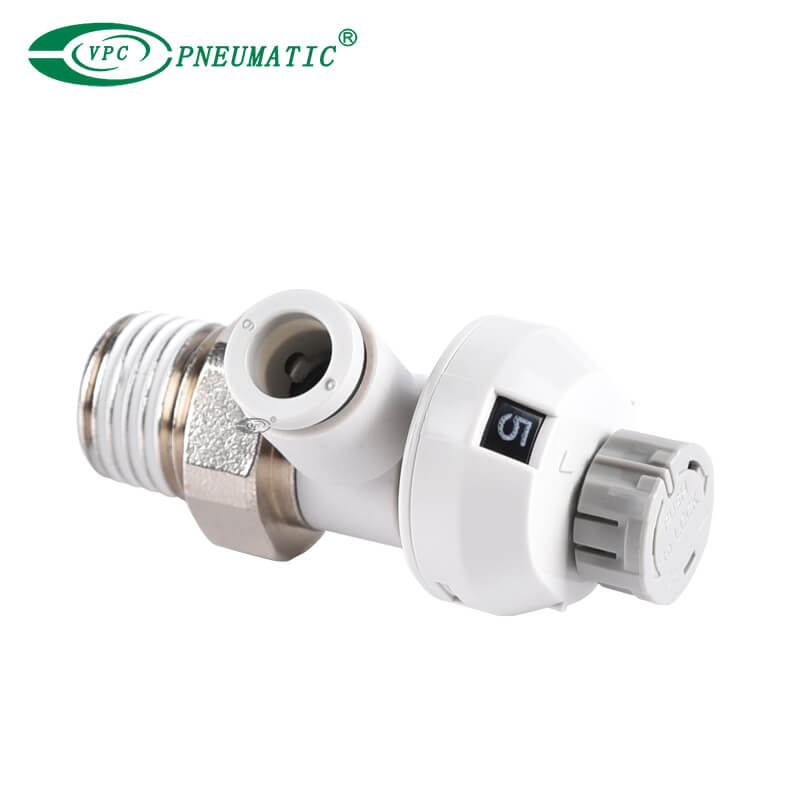

Speed-Controller der AS-FS-Serie mit Indikator, Ellbogentyp

Der AS-FS-Geschwindigkeitscontroller mit Indikator ist ein präzises und effizientes Durchflussregelgerät, das die Steuerung der Luftströmungsraten ermöglicht, um eine optimale Leistung von pneumatischen Zylindern und Aktuatoren zu gewährleisten.
1. Indikatorfenster ermöglicht die numerische Überprüfung der Einstellung der Durchflussrate, wodurch die Einstellungszeit und die Fehler erheblich reduziert werden können.
2. Körpergrößenoptionen in verschiedenen Größen verfügbar, um verschiedene Schlauchdurchmesser und Durchflussanforderungen aufzunehmen.
3. Steuertyp verfügt über einen größeren Push-Lock-Griff für den einfachen Betrieb.

Modell:
AS2201FS-02-06S
Produktmarke:
VPC Pneumatic

Arbeitsmedium:	Druckluft
Typ:	Ellbogen Universal
Gewindetyp:	R, npt, g
Qualitätsgarantie:	2 Jahre
Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

■ Produktfunktion

1. Die numerische Indikation der Durchflussrate -Knopf -Drehungen verkürzt die Durchflusszeit und die Einstellungsfehler.

2. Anweisungen für das Anzeigenfenster bieten eine verbesserte Sichtbarkeit von 0 °, 90 °, 180 °, 270 °.

3. Größerer Drückungs-Lock-Knopf, der leicht zu feinem Knopf zu feinen Einstellungen zu drehen ist. Und die Markierung von 90 ° -Marke ermöglicht einen leichteren Betrieb.

4. Verbesserte Reproduzierbarkeit der Durchflussrate. Stabile Knopfposition, wenn vollständig geschlossen (keine Durchflussrate) auf der Kontaktfläche

Stopper (rotierender Stopper). Minimale Durchflussrate -Schwankungen zwischen den Knopfrotationen.

5. One-Touch-Armaturen erleichtern das Einsetzen und Entfernen des Rohrs.

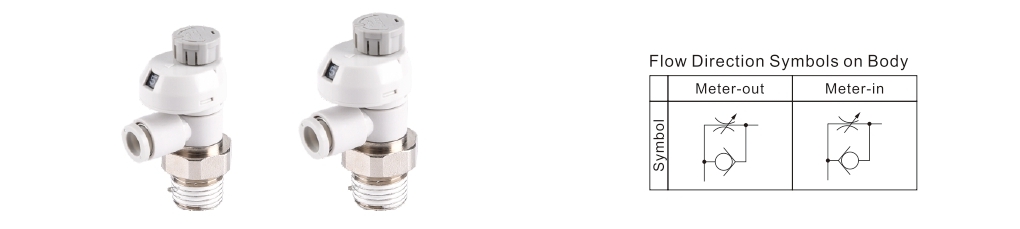

■ Symbol

Speed-Controller der AS-FS-Serie mit Indikatorsymbol

Speed Controller

Produktspezifikationen

■ Spezifikationen

Arbeitsmedium	Luft
Beweisdruck	1,5 MPa
Arbeitsdruck	1 MPa
Min. Working -Druck	0,1 MPa
Arbeitstemperatur	-5 bis 60 ℃ (kein Einfrieren)
Anwendbares Rohrmaterial	Nylon, weicher Nylon, Polyurethan, FEP, PFA

* Verwalten Sie die maximale Vorsicht. Betriebsdruck beim Einsatz weicher Nylon- oder Polyurethanrohrs.

■ Modell

Modell	Portgröße		Versiegelungsmethode	Anwendbarer Schlauch OD					Max. Anzahl der Rotationen
				Metrische Größe
				4	6	8	10	12
AS1 □ 16FS □ -M5 □	M5x0.8		Dichtungsdichtung	●	●	●			8
AS1 □ 16FS □ -U10/32 □	10-32Unf		Dichtungsdichtung	●	●	●			8
AS2 □ belenkt 1FS □-□ 01	R npt	1/8	Versiegelung	●	●	●	●		10
AS2 □ belenkt 1FS □-□ 02		1/4		●	●	●	●
As3 □ belenkt 1FS □-□ 02		1/4				●	●	●
AS3 □ belenkt 1FS □-□ 03		3/8				●	●	●
AS4 □ 16FS □-□ 04		1/2					●	●
AS2 □ 16FS □ -G01	G	1/8	Gesichtssiegel	●	●	●	●
AS2 □ belenkt 1FS □ -G02		1/4		●	●	●	●
As3 □ belenkt 1FS □ -G02		1/4			●	●	●	●
As3 □ belenkt 1FS □ -G03		3/8			●	●	●	●
AS4 □ 16FS □ -G04		1/2					●	●

*1. 'Ohne Dichtungsmittel ' kann als Standardoption ausgewählt werden.

*2. Nur Polyurethanrohre gilt für 2.

*3. Es gibt Unterschiede in der tatsächlichen Rate, da das Anzeigenfenster über die maximale Anzahl von Rotationen abhängig vom einzelnen Produkt.

*4. Der universelle Typ ist nicht verfügbar.

■ Durchflussrate und Klangleitfähigkeit

Modell		AS1 □□ 1FS-M5 □	AS2 □□ 1FS-01		AS2 □□ 1FS-02			As3 □□ 1FS			AS4 □ belenkt 1FS
Schlauch OD	Metrische Größe	Verlassen ф6	Verlassen	Verlassen ф8 ф10	Verlassen '	Verlassen	Verlassen ф10	Verlassen	Verlassen	Ф10 ф12	Verlassen	Ф12


C Werte: Klangleitfähigkeit dm³/(S.Bar)	Freier Fluss	0.3	0.6	0.6	1	1.3	0.5	1.6	1.7	2.5	4.4	4.8
	Kontrollierter Fluss	0.3	0.7	0.8	0.9	1.3		2.1	2.4	3.3	4.4	4.9
B Werte: Kritischer Druckverhältnis	Freier Fluss	0.4	0.2	0.3	0.3	0.4		0.4		0.3	0.3
	Kontrollierter Fluss	0.2	0.2	0.3	0.3			0.3			0.3
