| Arbeitsmedium: | |
|---|---|
| Arbeitstemperatur: | |
| Beweisdruck: | |
| Genauigkeit: | |

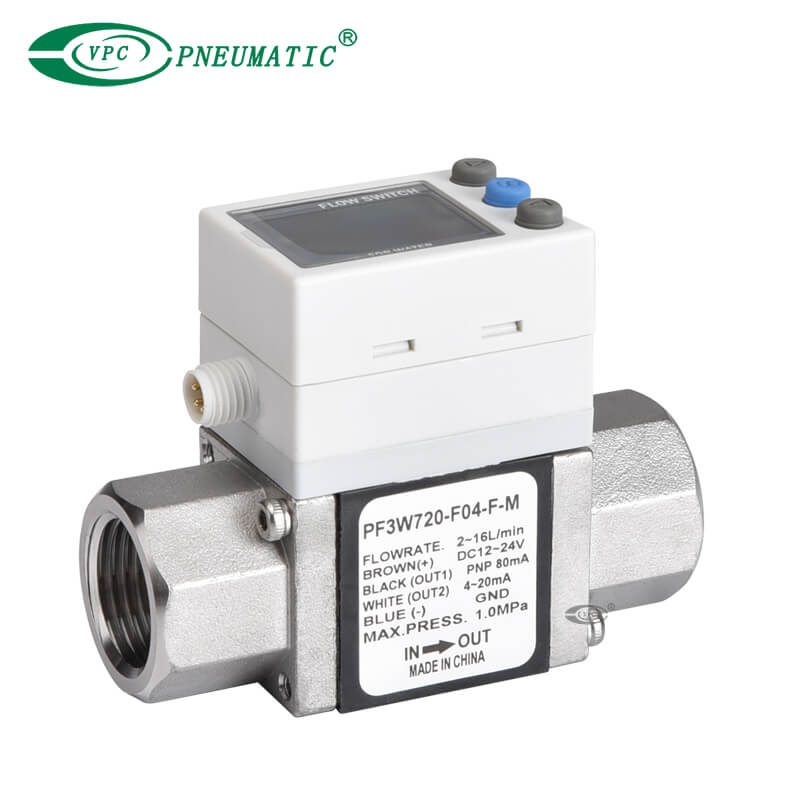

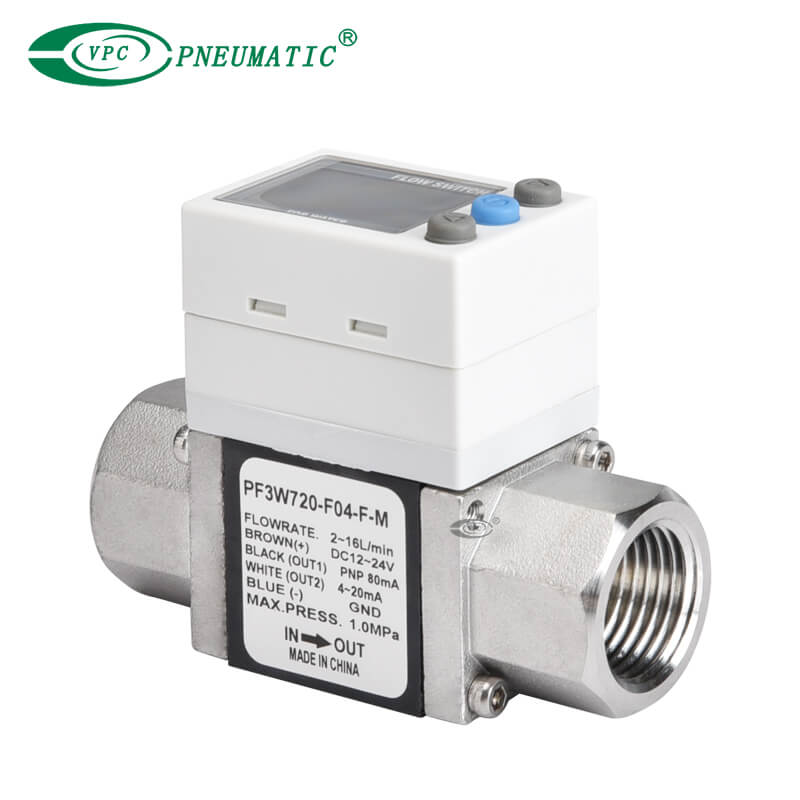

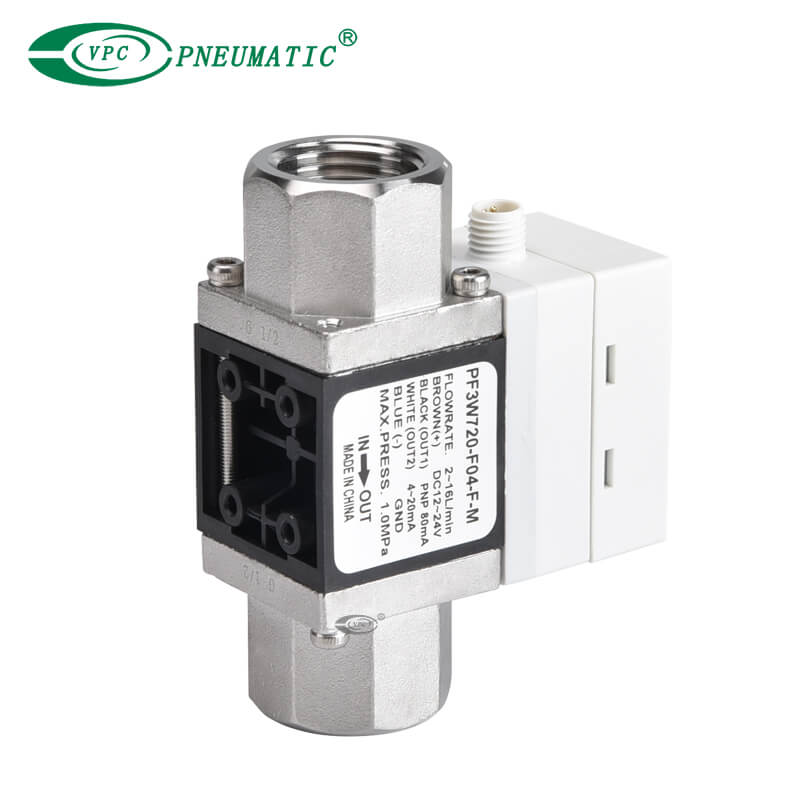

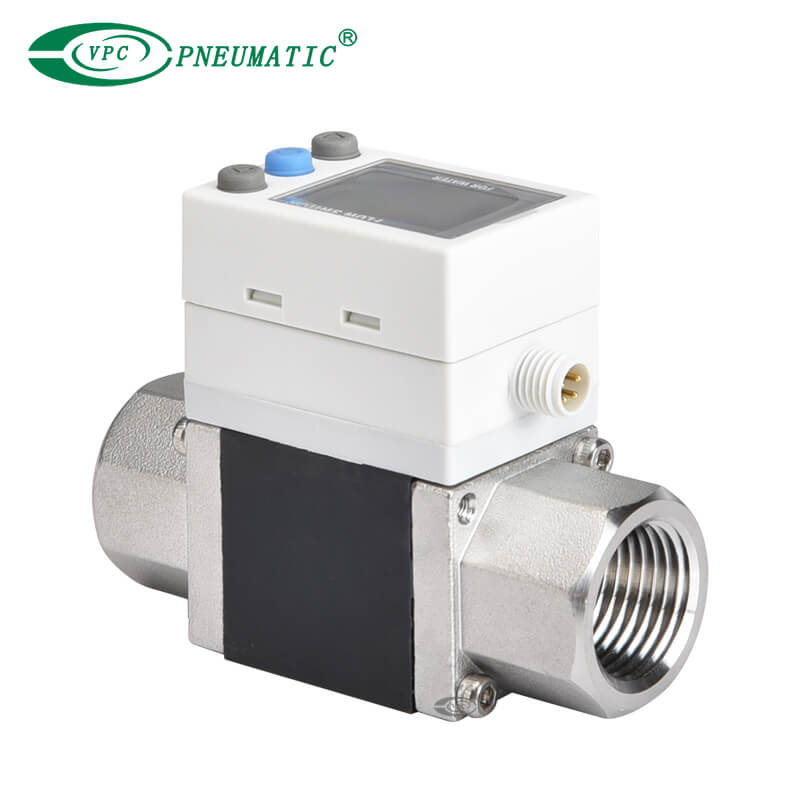

Product Specification
1. 3-Farben-/2-Bildschirm-Display.
2. Typ mit integrierter Anzeige, Typ mit separatem Monitor und Typ mit PVC-Rohrleitung.
3. Reduzierter erforderlicher Rohrleitungsraum.

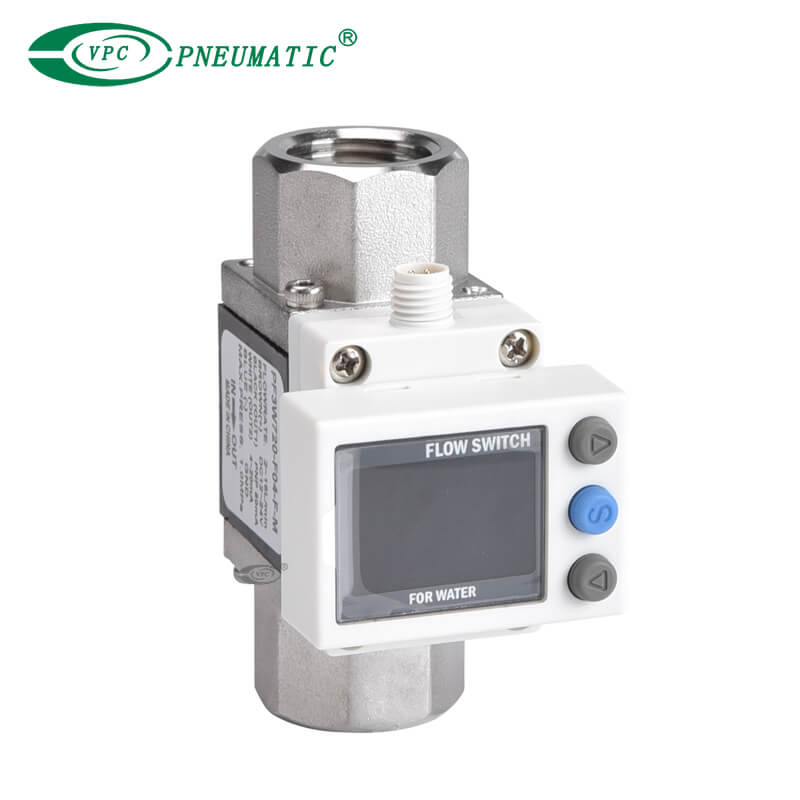

4. Drehbares Display: 90° gegen den Uhrzeigersinn, 225° im Uhrzeigersinn. Das Display kann je nach Einbausituation in 45°-Schritten gedreht werden.
5. Einfache Bedienung, verbesserte Sicht. Neues Modell PF3W721-14- -M.(Durchflussrate auf 20–350 l/min eingestellt).

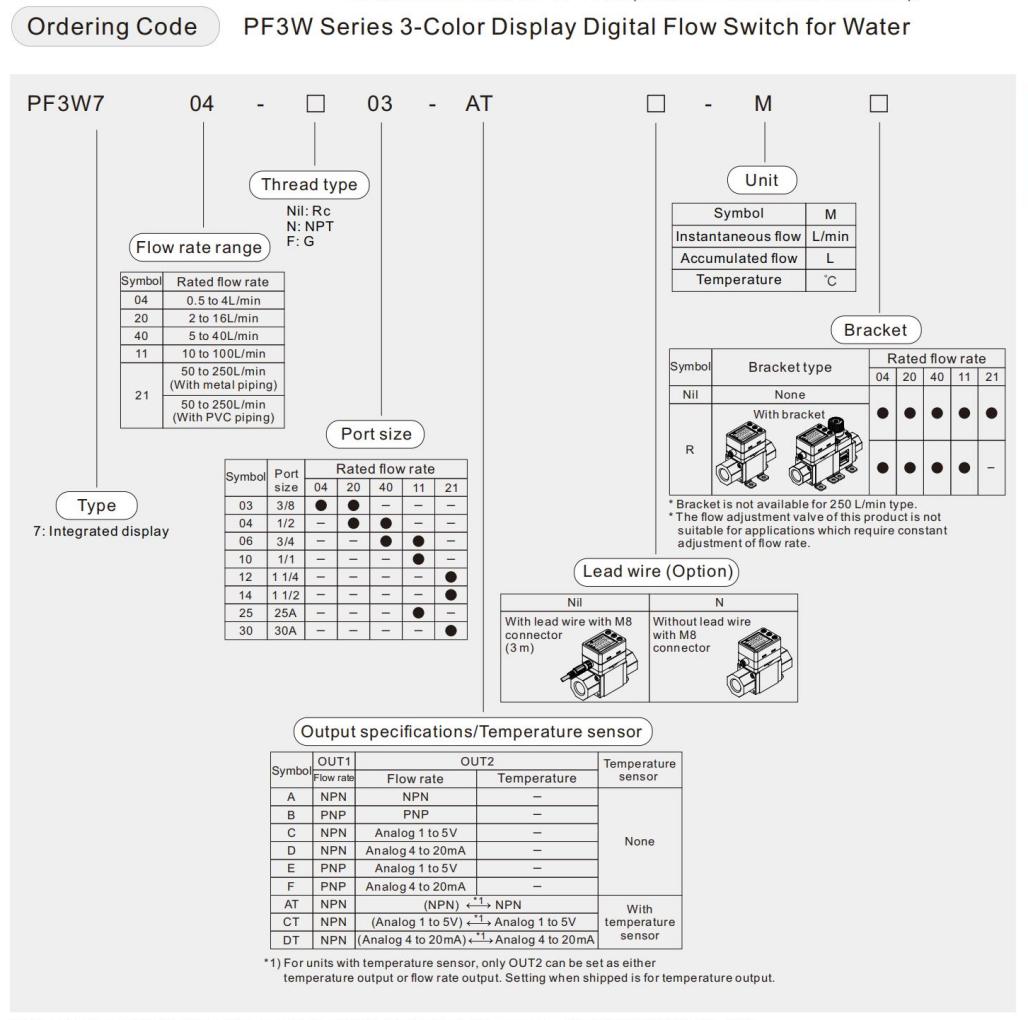

Bestellbeispiel
2 NPN-Schaltausgänge, Anschlussgröße Rc3/8, mit Temperatursensor.

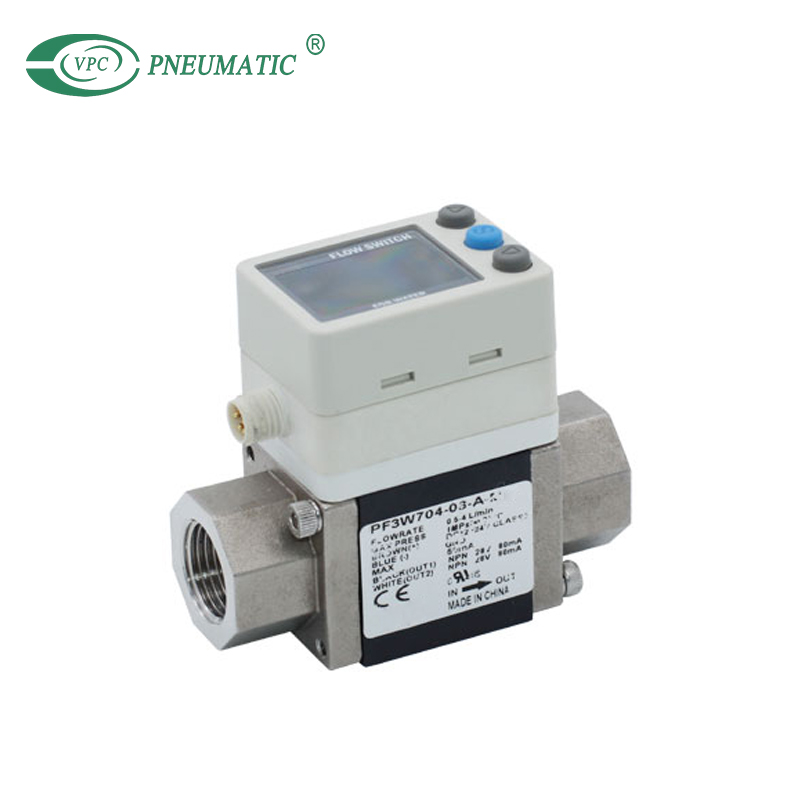

Modell: NPF3W704-03-AT-M
Product Description
| Modell | PF3W704 | PF3W720 | PF3W740 | PF3W711 | PF3W721 | |
| Arbeitsmedium | Wasser und wässrige Ethylenglykollösung (mit einer Viskosität von 3 MPa·s [3 cP] oder weniger) | |||||
| Erkennungstyp | Karman-Wirbel | |||||
| Nenndurchflussbereich | 0,5 bis 4 l/min | 2 bis 16 l/min | 5 bis 40 l/min | 10 bis 100 l/min | 50 bis 250 l/min | |
| Durchflussbereich anzeigen*1) | 0,35 bis 5,5 l/min | 1,7 bis 22 l/min | 3,5 bis 55 l/min | 7 bis 140 l/min | 20 bis 350 l/min | |
| Durchflussbereich einstellen | 0,35 bis 5,5 l/min | 1,7 bis 22 l/min | 3,5 bis 55 l/min | 7 bis 140 l/min | 20 bis 350 l/min | |
| Kleinste einstellbare Schrittweite | 0,01 l/min | 0,1 l/min | 1 l/min | 2 l/min | ||
Umrechnung des akkumulierten Pulses (Impulsbreite: 50 ms) | 0,05 l/Impuls | 0,1 l/Impuls | 0,5 l/Impuls | 1L/Puls | 2L/Puls | |
Flüssigkeitstemperatur (Kein Einfrieren oder Kondensieren) | 0 bis 90°C | 0 bis 70°C | ||||
| Anzeigeeinheit | Momentaner Durchfluss: L/min, akkumulierter Durchfluss: L | |||||
| Genauigkeit | Anzeigewert: ±3 % FS Analogausgang: ±3 % FS | |||||
| Wiederholbarkeit | ±2,0 % FS*2) | |||||
| Temperatureigenschaften | ±5,0 % FS (25 ℃ Referenz) | |||||
| Betriebsdruck | 0 bis 1 MPa | |||||
| Beweisdruck | 1,5 MPa | |||||
| Druckverlust | 20 kPa (bei maximaler Durchflussrate) | |||||
Druckverlust (Ohne Durchflussregelventil) | 45 kPa oder weniger bei max.fließen | 60 kPa oder weniger bei max.fließen | ||||
| Akkumulierter Durchflussbereich*3) | 0 bis 9.999.999.999L | 999.999.999L | ||||
| Um 0,1L | Um 0,5L | Um 1L | ||||
| Druck Eigenschaften | ±1,5 % FS (0,1 bis 1,5 MPa, 0,7 MPa Referenz) | |||||
| Schaltausgang | Null | NPN-Open-Collector-Ausgang | ||||
| Max.Laststrom | 80mA | |||||
| Max.angelegte Spannung | DC 28V | |||||
| Interner Spannungsabfall | NPN: 1 V oder weniger, PNP: 1,5 V oder weniger (bei einem Laststrom von 80 mA) | |||||
| Reaktionszeit*2,4) | 0,5 s/1 s/2 s | |||||
| Ausgangsschutz | Kurzschlussschutz | |||||
Fließen Rate Ausgabe Modus | Wählen Sie zwischen Hysterese, Fensterkomparator, kumulierter Ausgabe, oder Akkumulierte Impulsausgabemodi | |||||
Temperatur Ausgabe Modus | Wählen Sie zwischen dem Hysteresemodus und dem Fensterkomparatormodus | |||||
| Analogausgang | Reaktionszeit*5） | 0,5s/1s/2s (verknüpft mit dem Schaltausgang) | ||||
| Spannungsausgang | Ausgabe Spannung: 1 bis 5 V Ausgangsimpedanz: 1 kΩ | |||||
| Aktuell Ausgabe | Ausgangsstrom: 4 bis 20 mA max.Lastimpedanz: 300 Ω für DC 12 V, 600 Ω für DC 24 V | |||||
| Hysterese | Variable | |||||
| Externe Eingabe | Spannungsfreier Eingang: 0,4 V oder weniger (Reed oder Halbleiter), Eingang für 30 ms oder länger | |||||
| Anzeigemethode | 2-Bildschirm-Anzeige (Hauptbildschirm: 4-stellig, 7-Segment, 2-farbig, Rot/Grün-Unterbildschirm: 6-stellig, 11-Segment, Weiß) | |||||
| Kontrollleuchte | Ausgang 1, Ausgang 2: Orange | |||||
| Versorgungsspannung | DC12 bis 24 V ±10 % | |||||
| Derzeitiger Verbrauch | 50 mA oder weniger | |||||
| Umfeld | Gehege | IP65 | ||||
| Arbeitstemperatur | 0 bis 50℃ (ohne Gefrieren und Kondensation) | |||||
| Arbeitsfeuchtigkeit | Betrieb, Lagerung: 35 bis 85 % relative Luftfeuchtigkeit (keine Kondensation) | |||||
| Spannung standhalten*6) | AC 1000 V für 1 Minute zwischen Klemmen und Gehäuse | |||||
| Isolationswiderstand | 50 MΩ oder mehr (DC 500 V gemessen mit Megaohmmeter) zwischen Anschlüssen und Gehäuse | |||||
| Normen und Vorschriften | CE, RoHS | |||||
| Material der medienberührten Teile | PPS, FKM, SCS13, SUS304 | |||||
| Nicht fettend | ||||||
| Größe des Rohrleitungsanschlusses*7） | 3/8 | 3/8, 1/2 | 1/2, 3/4 | 3/4, 1 | 1 1/4, 1 1/2 | |
*1) Wenn die tatsächliche Durchflussrate unter dem minimalen Anzeigedurchflussbereich liegt, zeigt das Display „0,00“, „0,0“ oder „0“ an.
*2) Wenn für die Ansprechzeit des Schaltausgangs 0,5 s gewählt wird, beträgt die Wiederholgenauigkeit ±3 % FS
*3) Wird gelöscht, wenn die Stromversorgung ausgeschaltet wird.Die Hold-Funktion kann ausgewählt werden.(Intervalle von 2 oder 5 Minuten wählbar.) Bei Auswahl des 5-Minuten-Intervalls ist die Lebensdauer des Speicherelements (elektronische Teile) auf 1 Million Mal begrenzt. (Bei einer 24-stündigen Stromversorgung errechnet sich die Lebensdauer zu 5 Minuten × 1 Million = 5 Millionen Minuten = etwa 9,5 Jahre.) Berechnen Sie daher bei Verwendung der Haltefunktion die Speicherlebensdauer für Ihre Betriebsbedingungen und verwenden Sie sie innerhalb dieser Lebensdauer.
*4) Die Reaktionszeit, wenn der eingestellte Wert 90 % im Verhältnis zum Schritteingang beträgt (Die Reaktionszeit beträgt 7 s, wenn er vom ausgegeben wird Temperatursensor.)
*5) Die Reaktionszeit, bis der eingestellte Wert 90 % im Verhältnis zum Schritteingang erreicht (die Reaktionszeit beträgt 7 s, wenn es sich um einen Analogausgang handelt). durch den Temperatursensor.)
*6) Bei Verwendung des Temperatursensors beträgt dieser 250 V Wechselstrom.
*7) Wenn der Leitungsdurchmesser oder der Leitungsdurchgang eingeschränkt ist, werden die Spezifikationen möglicherweise nicht erfüllt.
*8) Produkte mit kleinen Kratzern, Markierungen oder Farb- oder Helligkeitsschwankungen, die die Leistung des Produkts nicht beeinträchtigen werden als konforme Produkte verifiziert.
Wenn nur optionale Teile erforderlich sind, bestellen Sie mit den unten aufgeführten Teilenummern.
| Beschreibung | Teile-Nr. | Menge. | Notiz | |
| Halterung* | ZS-40-K | 1 | Für PF3W704/720 | Mit 4 Blechschrauben (3×8) |
| ZS-40-L | 1 | Für PF3W740 | Mit 4 Blechschrauben (3×8) | |
| ZS-40-M | 1 | Für PF3W711 | Mit 4 Blechschrauben (4×10) | |

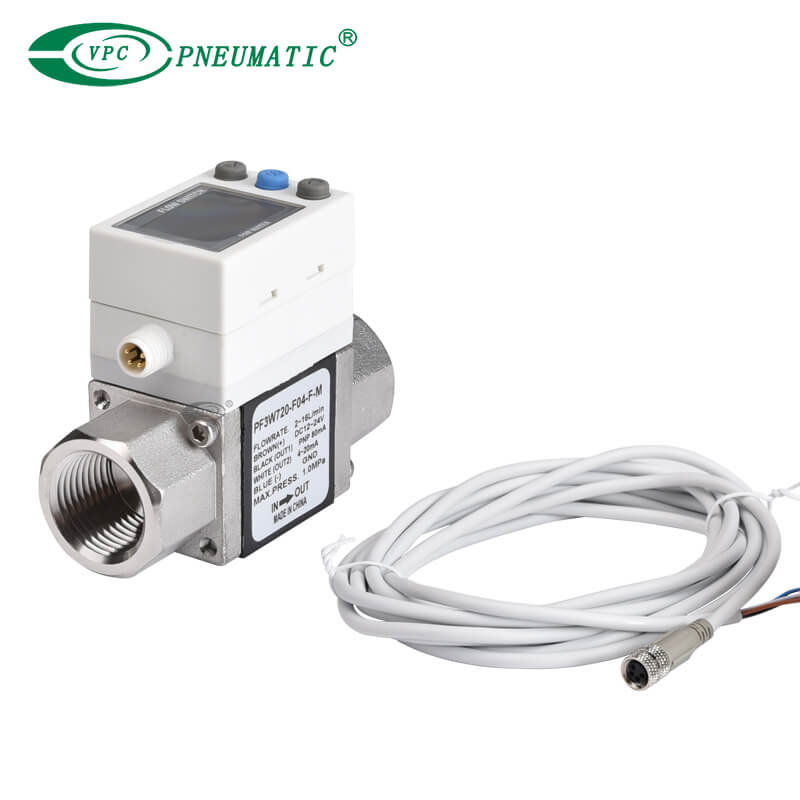

| Anschlusskabel mit M8-Stecker | ZS-40-A | Länge des Anschlusskabels: 3 m | ||
* Für Geräte mit Durchflussregelventil sind 2 Halterungen erforderlich.

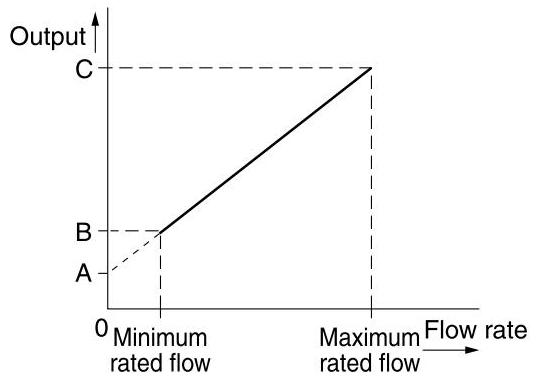

(PF3W704/720/740)
| Symbol | A | B | C |
| Spannungsausgang | 1V | 1,5V | 5V |
| Aktueller Output | 4mA | 6mA | 20mA |
(PF3W711)
| Symbol | A | B | C |
| Spannungsausgang | 1V | 1,4 V | 5V |
| Aktueller Output | 4mA | 5,6 mA | 20mA |
(PF3W721)
| Symbol | A | B | C |
| Spannungsausgang | 1V | 1,8V | 5V |
| Aktueller Output | 4mA | 7,2 mA | 20mA |
| Modell | Nenndurchfluss [L/min] | |
| Mini. | Max. | |
| PF3W704 | 0.5 | 4 |
| PF3W720 | 2 | 16 |
| PF3W740 | 5 | 40 |
| PF3W711 | 10 | 100 |
| PF3W721 | 30 | 250 |

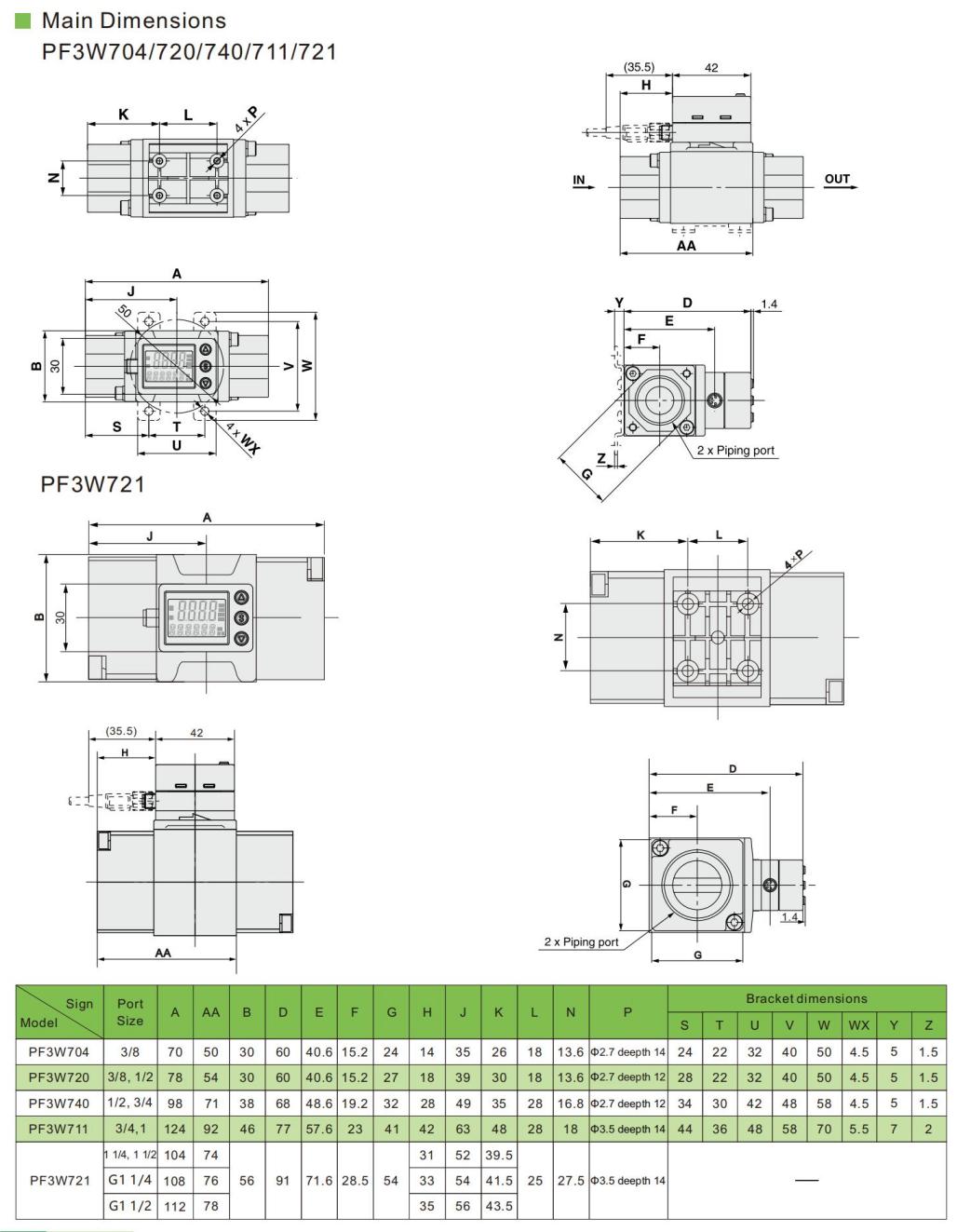

Main Dimensions
