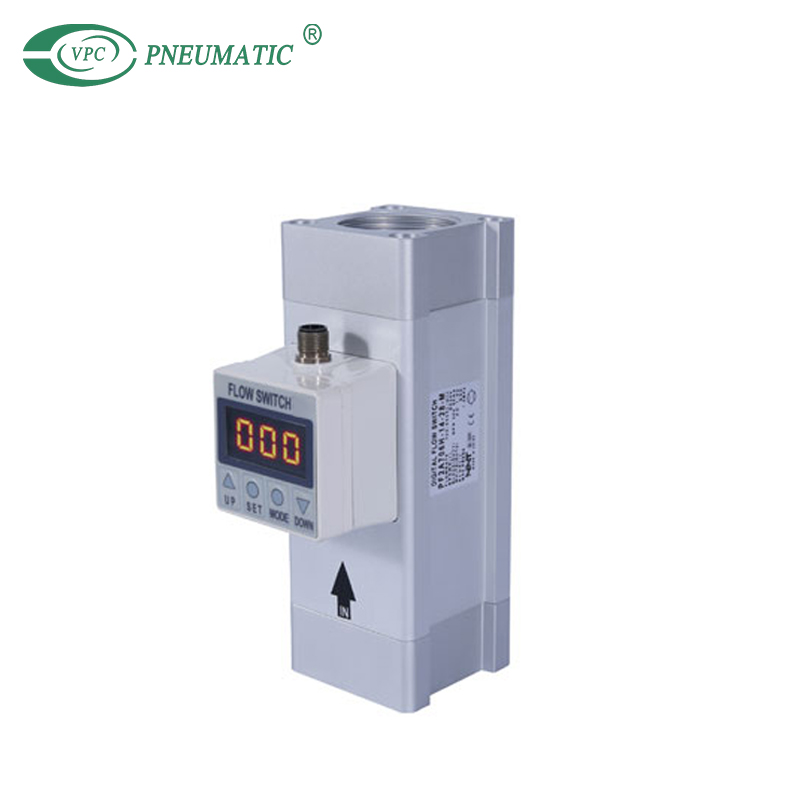

Product Specification
1. Hoher Durchflussbereich: 150 bis 12000 l/min (ANR).
2. Die Durchflussrate kann eingestellt und erkannt werden.
3. Drei Ausgangstypen: Echtzeit-Schaltausgang, kumulierter Schaltausgang oder kumulierter Impulsausgang können als Ausgangstyp ausgewählt werden.
4. Digitalanzeigen der momentanen Durchflussrate und der akkumulierten Durchflussrate können ausgewählt werden.
5. 4-Kanal-Durchflusswächter: 4 unabhängige Durchflussratenbereiche können von einem einzigen Controller überwacht werden.
Product Description

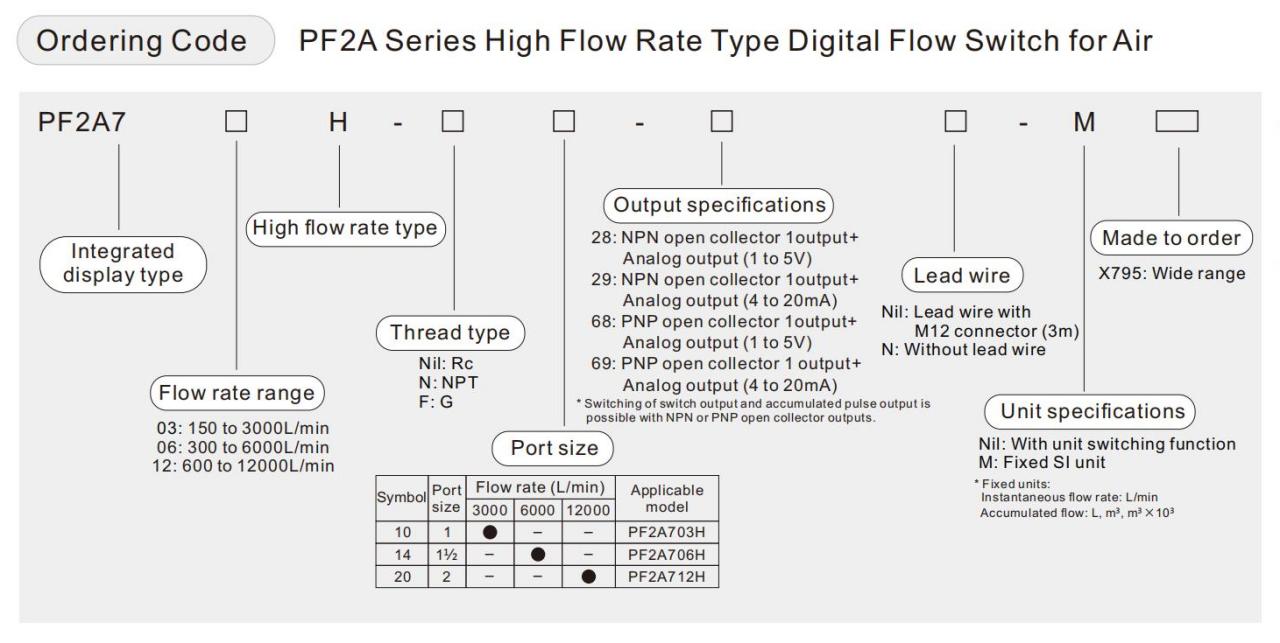

| Modell | PF2A703H | PF2A706H | PF2A712H | |
| Arbeitsmedium | Trockene Luft, Stickstoff | |||
| Erkennungstyp | Heizungstyp | |||
| Nenndurchflussbereich*1) | 150 bis 3000 l/min | 300 bis 6000 l/min | 600 bis 12000 l/min | |
| Minimal eingestellte Einheit*1) | 5 l/Min | 10 l/Min | ||
| Einheiten anzeigen*2) | Momentaner Durchfluss | L/min, CFM | ||
| Kumulierter Durchfluss | L, m³, m³×10³, ft³, ft³×10³, ft³×106 | |||
| Betriebsdruck | 0,1 bis 1,5 MPa | |||
| Beweisdruck | 2,25 MPa | |||

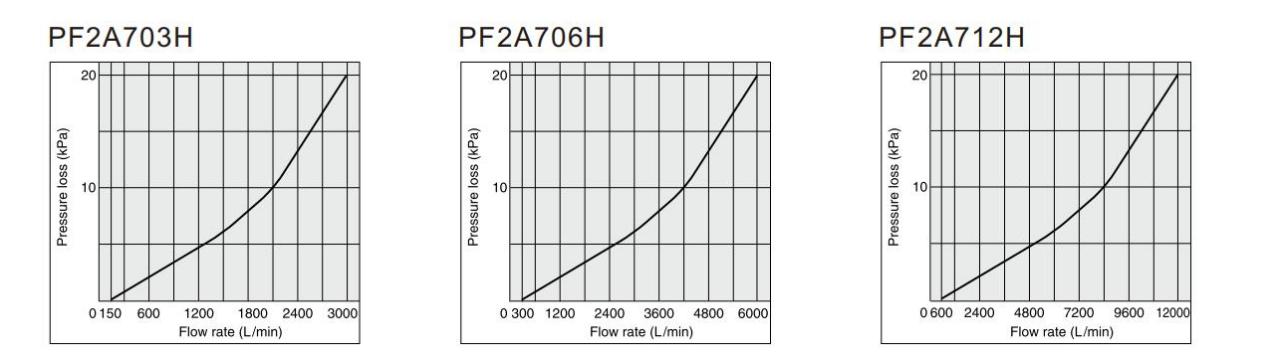

| Druckverlust | 20 kPa (bei maximaler Durchflussrate) | |||
| Akkumulierter Durchflussbereich*3) | 0 bis 9.999.999.999L | |||
| Genauigkeit*5) | ±1,5 % FS (0,7 MPa, bei 20 °C) | |||
| Wiederholbarkeit | ±1,0 % FS (0,7 MPa, bei 20 °C), ±3,0 % FS bei Analogausgang | |||
| Druck Eigenschaften | ±1,5 % FS (0,1 bis 1,5 MPa, 0,7 MPa Referenz) | |||
| Temperatureigenschaften | ±2,0 % FS (0 bis 50 °C, 25 °C Referenz) | |||

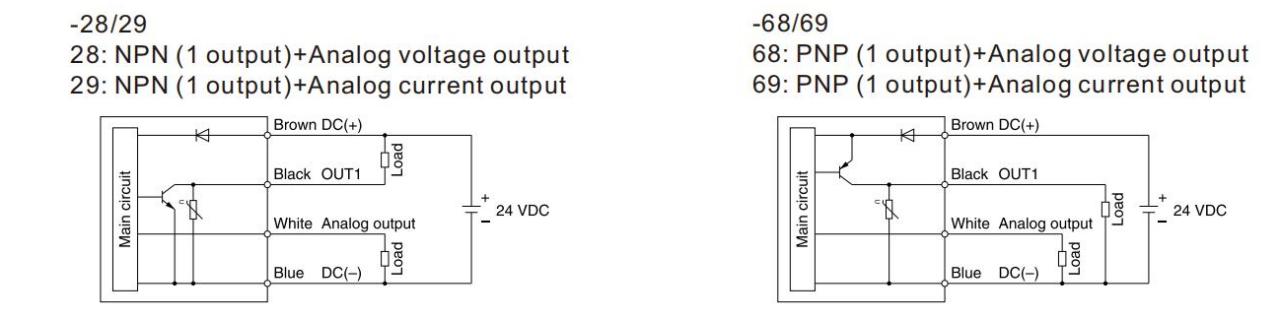

| Ausgangsspezifikationen | Ausgang schalten*5) | NPN-Open-Collector | max.Laststrom: 80 mA;max.angelegte Spannung: 30 V; Interner Spannungsabfall: 1 V oder weniger (bei einem Laststrom von 80 mA) | |
| PNP-Open-Collector max.Laststrom: 80 mA; Interner Spannungsabfall: 1,5 V oder weniger | ||||
| Kumulierter Impulsausgang*5) | NPN oder PNP offener Kollektor | Durchflussrate pro Impuls: 100 l/Impuls, 10,0 ft³/Impulse, Einschaltzeit pro Impulsbreite: 50 ms/Impuls | ||
| Analogausgang*6) | Ausgangsspannung: 1 bis 5 V;Mindest.Lastimpedanz: 100 kΩ (Ausgangsimpedanz: 1 kΩ) | |||
| Ausgangsstrom: 4 bis 20 mA;max.Lastimpedanz: 250 Ω | ||||
| Reaktionszeit | 1 Sek.oder weniger | |||
| Hysterese | Hysteresemodus: Variabel (ab 0 einstellbar); Fensterkomparatormodus: Fest (einstellbar von 0 bis 3 % FS) | |||
| Versorgungsspannung | DC24 V±10% | |||
| Derzeitiger Verbrauch | 450 mA oder weniger | |||
| Umfeld | Gehege | IP65 | ||
| Arbeitstemperatur | 0 bis 50℃ (ohne Gefrieren und Kondensation) | |||
| Spannung standhalten | AC 1000 V für 1 Minute zwischen Klemmen und Gehäuse | |||
| Isolationswiderstand | 50 MΩ oder mehr (DC 500 V gemessen mit Megaohmmeter) zwischen Klemmen und Gehäuse | |||
| Rauschfestigkeit | 1000 V PP Impulsbreite 1 μs dauert 1 ns | |||
| Normen und Vorschriften | CE, RoHS | |||
| Gewicht | 1,1 kg (ohne Anschlusskabel) | 1kg (ohne Anschlusskabel) | 2kg (ohne Anschlusskabel) | |
| Anschlussgröße (Rc, NPT, G) | 1 | 1 1/2 | 2 | |
*1) Durchflussanzeige umschaltbar zwischen dem Grundzustand 0°C, 101,3 kPa und dem Standardzustand (ANR) 20°C, 101,3 kPa und 65% r.F.
*2) Für digitalen Strömungswächter mit Einheitenumschaltfunktion.(Die feste SI-Einheit [(L/min oder L, m³ oder m³×10³)] wird für den Schaltertyp ohne die Funktion zum Umschalten der Einheit eingestellt.)
*3) Die akkumulierte Durchflussrate wird zurückgesetzt, wenn die Stromversorgung ausgeschaltet wird.Es ist möglich, eine Funktion auszuwählen, die das Akkumulierte enthält Wert, damit er nicht zurückgesetzt wird.In solchen Fällen werden Daten auf EEPROM (elektrisch löschbarer programmierbarer Nur-Lese-Speicher) geschrieben etwa im Vier-Minuten-Takt.Bitte beachten Sie bei der Verwendung, dass das EEPROM-Schreiben ist garantiert bis zu 1 Million Mal (vier Minuten × 1 Million = 4 Millionen ≈ 7,9 Jahre)
*4) Die Ausführung mit hoher Durchflussrate ist mit der CE-Kennzeichnung kompatibel;die Linearität mit angelegtem Rauschen beträgt jedoch ±5 % FS oder weniger.
*5) Die Auswahl des Schaltausgangs und des kumulierten Impulsausgangs erfolgt über die Tastensteuerung.
*6) Der Analogausgang arbeitet nur für den momentanen Durchfluss und nicht für den akkumulierten Durchfluss.

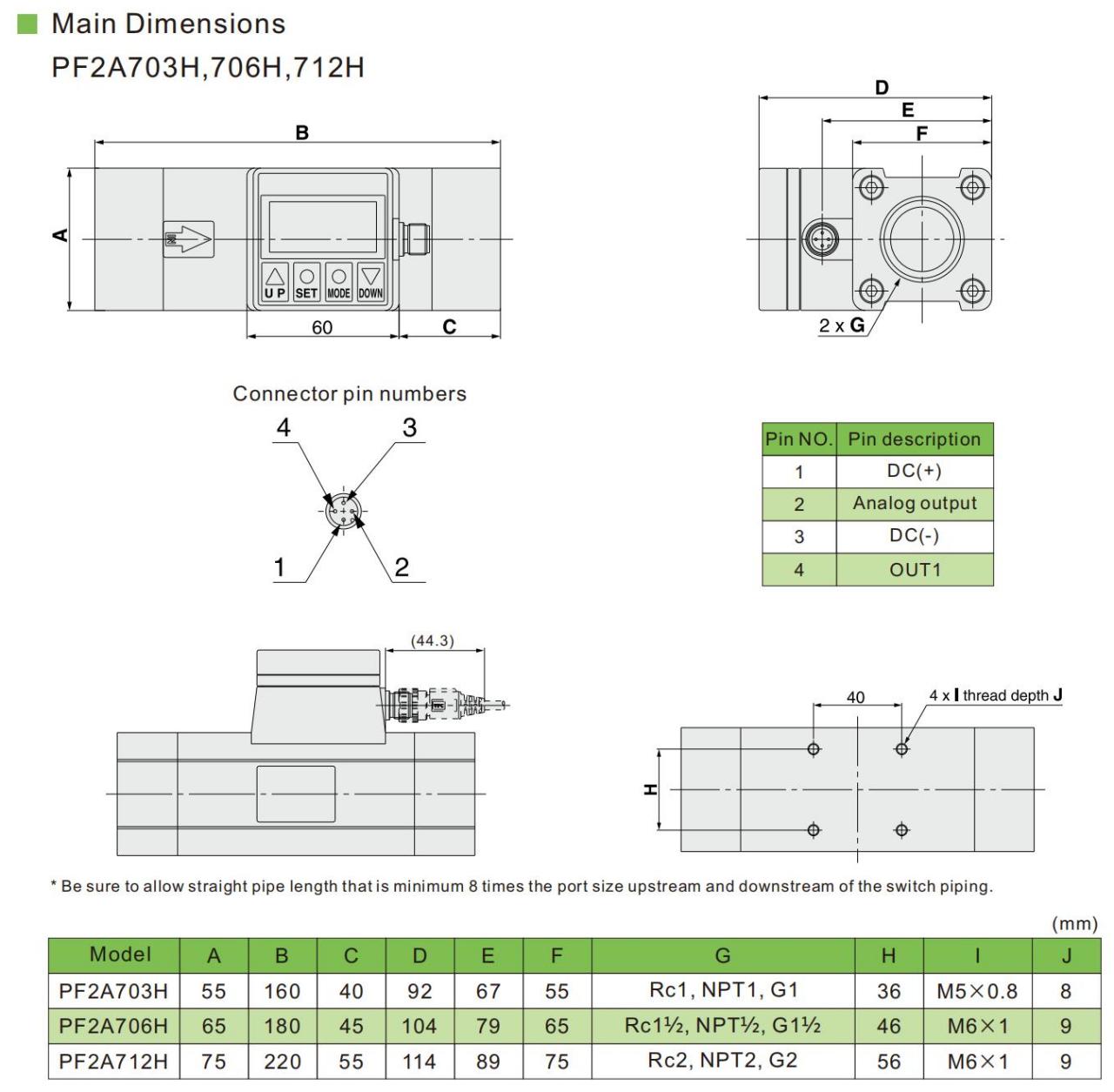

Main Dimensions
