| Schauspieltyp: | |
|---|---|
| Arbeitsmedium: | |
| Beweisdruck: | |
| Arbeitstemperatur: | |
| Maximaler Schlag: | |
Produktbeschreibung

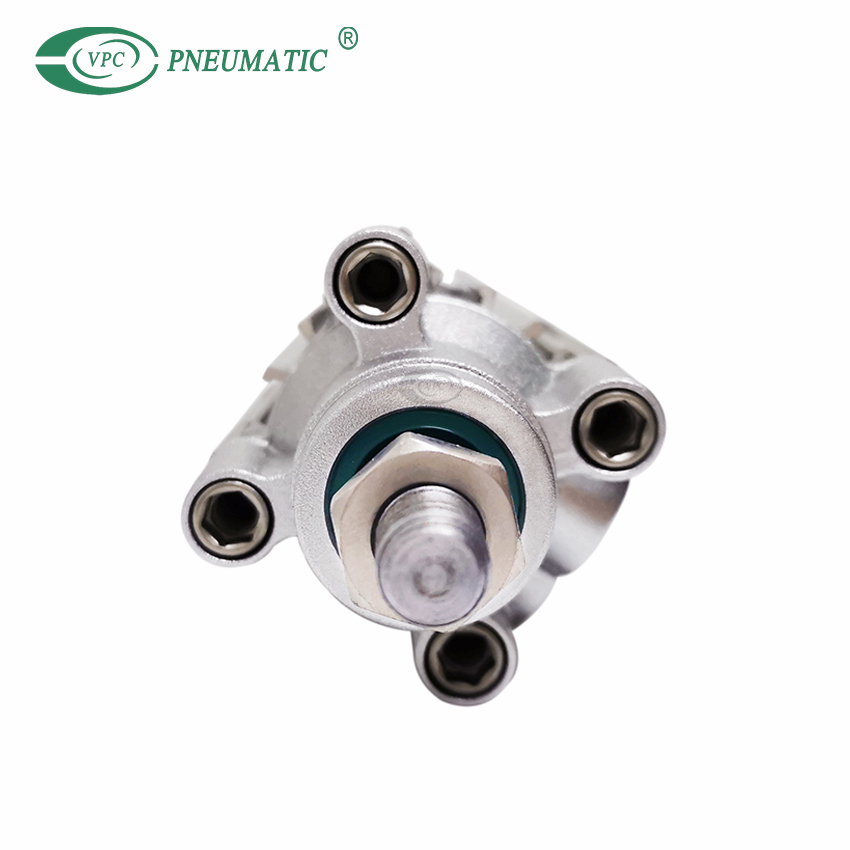

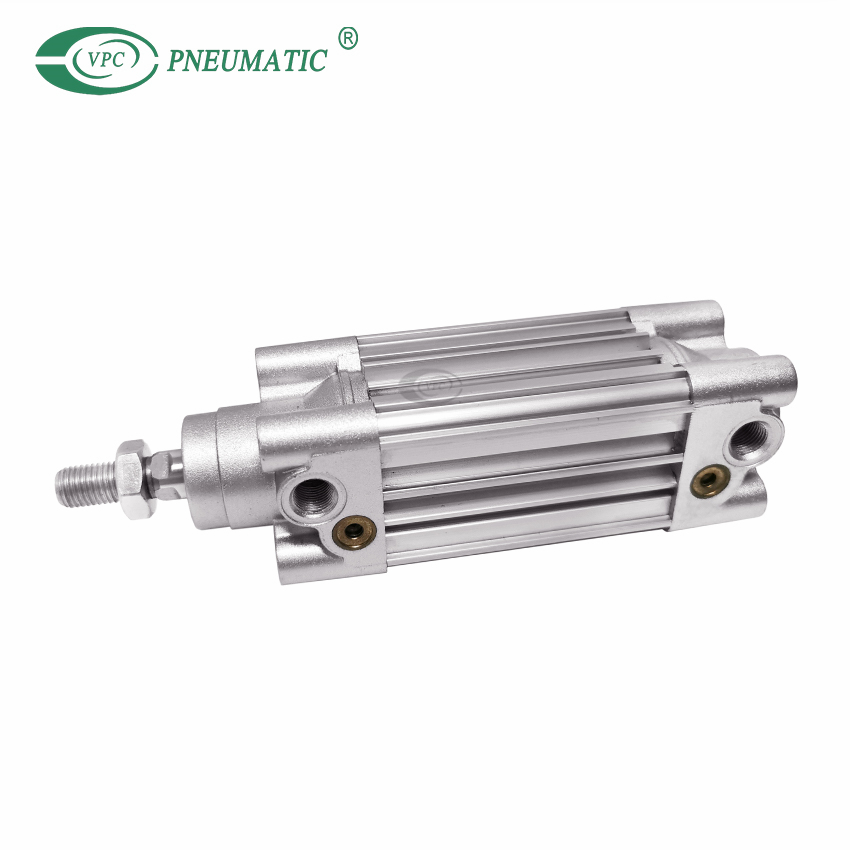

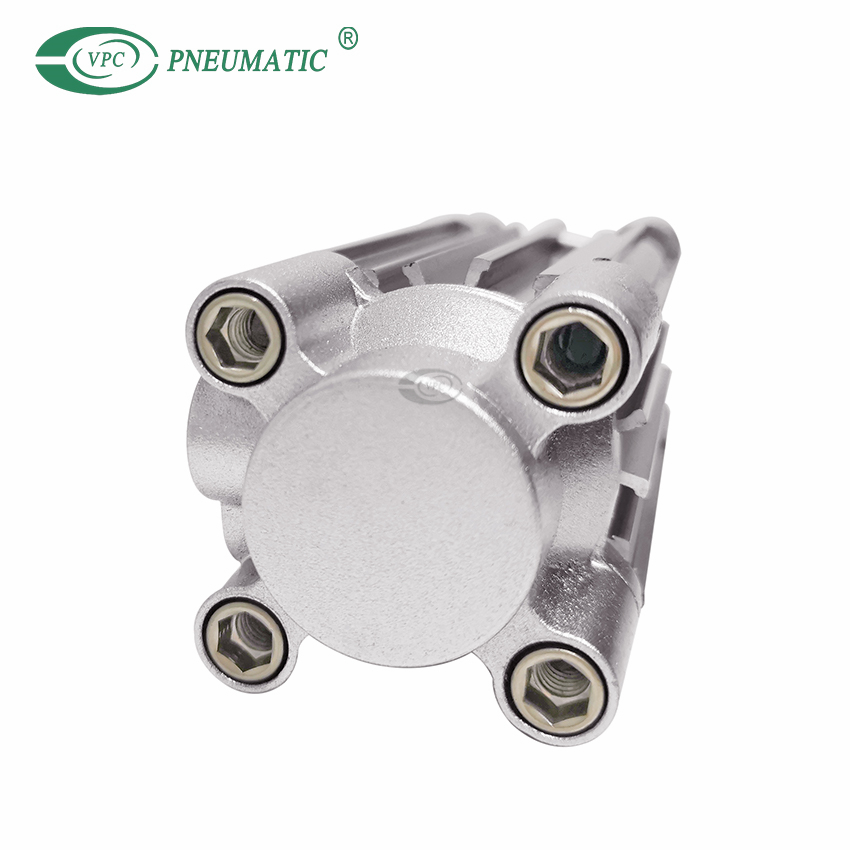

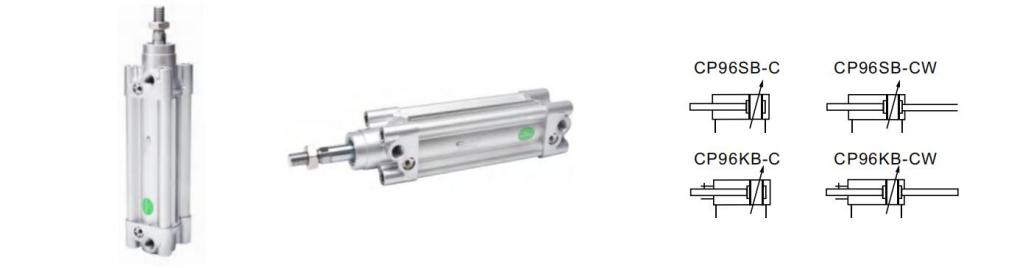

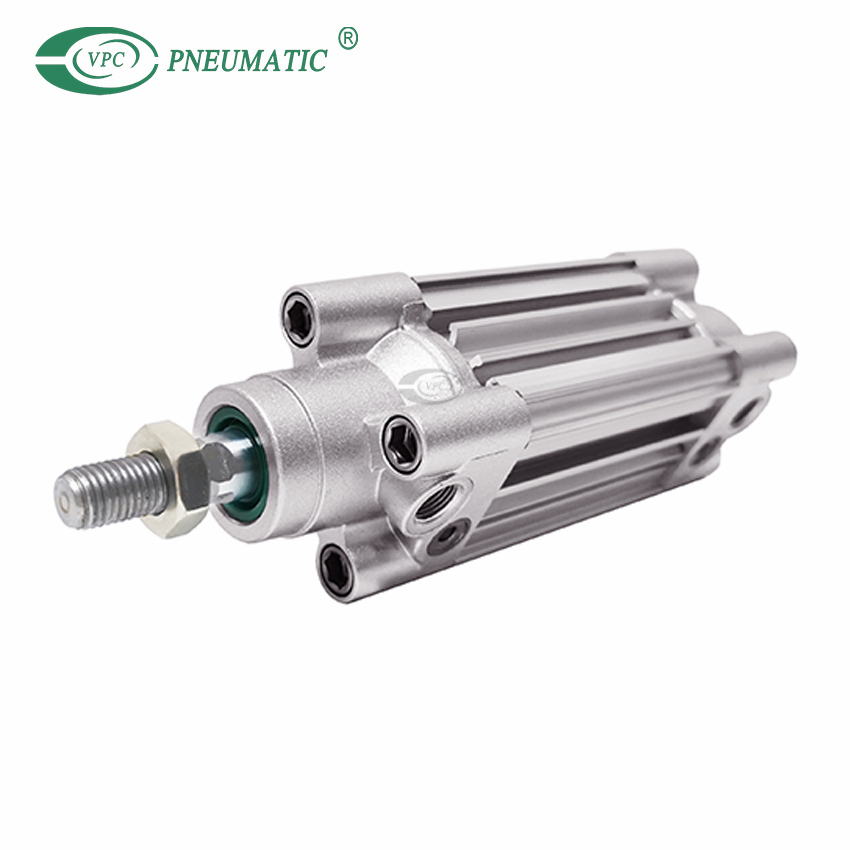

1. CP96, ISO-Zylinder in Profilrohrausführung mit geschlossenen Zugstangen, ist in 6 Bohrungsgrößen von ø32 bis ø100 mm erhältlich. Die Serie ist mit Einzel- oder Doppelstange in 6 Bohrungsgrößen von ø32 bis ø100 mm erhältlich.
2. Die Kombination aus Luftkissen und Stoßdämpfer reduziert Geräusche am Ende des Hubs erheblich.Hochpräzise Abdeckungen und Zugstangenmuttern verbessern die Montagegenauigkeit und verlängern die Lebensdauer des Zylinders.
3. Die Erhöhung der Präzision der Buchse und der Kolbenstange sowie die Verringerung der Toleranzen hat die Durchbiegung der Kolbenstange verringert.
4. Standardhübe reichen von 25 bis 800 mm.

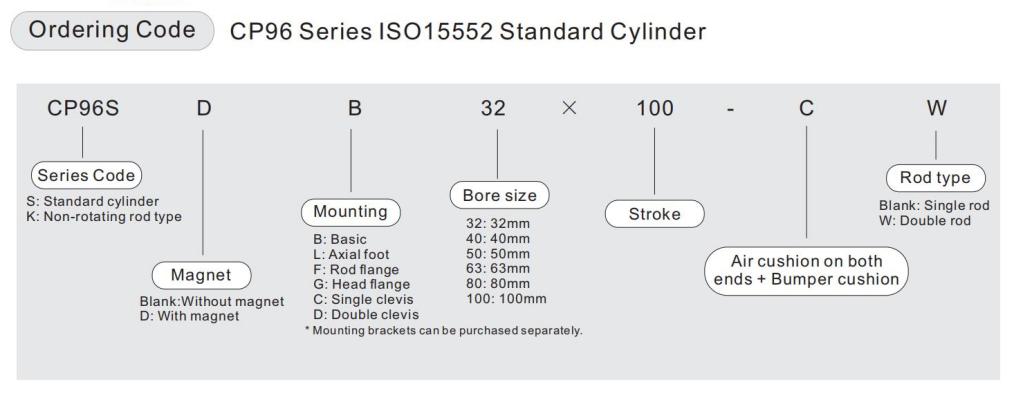

Produktspezifikationen
| Bohrung (mm) | 32 | 40 | 50 | 63 | 80 | 100 |
| Arbeitsmedium | saubere Luft (40㎛ Filterung) | |||||
| Schauspielerischer Typ | Doppelt wirkend | |||||
| Beweisdruck | 1,5 MPa | |||||
| max.Arbeitsdruck | 1,0 MPa | |||||
| Mindest.Arbeitsdruck | 0,05 MPa | |||||
| Arbeitstemperatur | Ohne Signalgeber: -20 bis 70 °C (kein Einfrieren) mit Signalgeber: -10 bis 60 ℃ (kein Einfrieren) | |||||
| Schmierung | Nicht erforderlich (nicht geschmiert) | |||||
| Geschwindigkeitsbereich | 50 bis 1000 mm/s | |||||
| Schlagtoleranz | Bis 500 Hub: 0 to +2.0, 501 bis 1000 Hub: 0 bis +2,4, 1001 bis 1500 Hub: 0 bis +2,8, 1501 bis 2000 Hub: 0 bis +3.2 | |||||
| Kissentyp | Luftkissen an beiden Enden + Stoßdämpferkissen | |||||
| Anschlussgröße | G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 |
| Montage | Basis, Axialfuß-LB, Stangenflansch-FA, Kopfflansch-FB, Einfacher Gabelkopf-CA, Doppelter Gabelkopf-CB | |||||
| Nicht rotierende Genauigkeit | ±0,5° | ±0,5° | ±0,3° | |||
| Zulässiges Drehmoment | 0,25 Nm | 0,45 Nm | 0,64 Nm | 0,79 Nm | ||

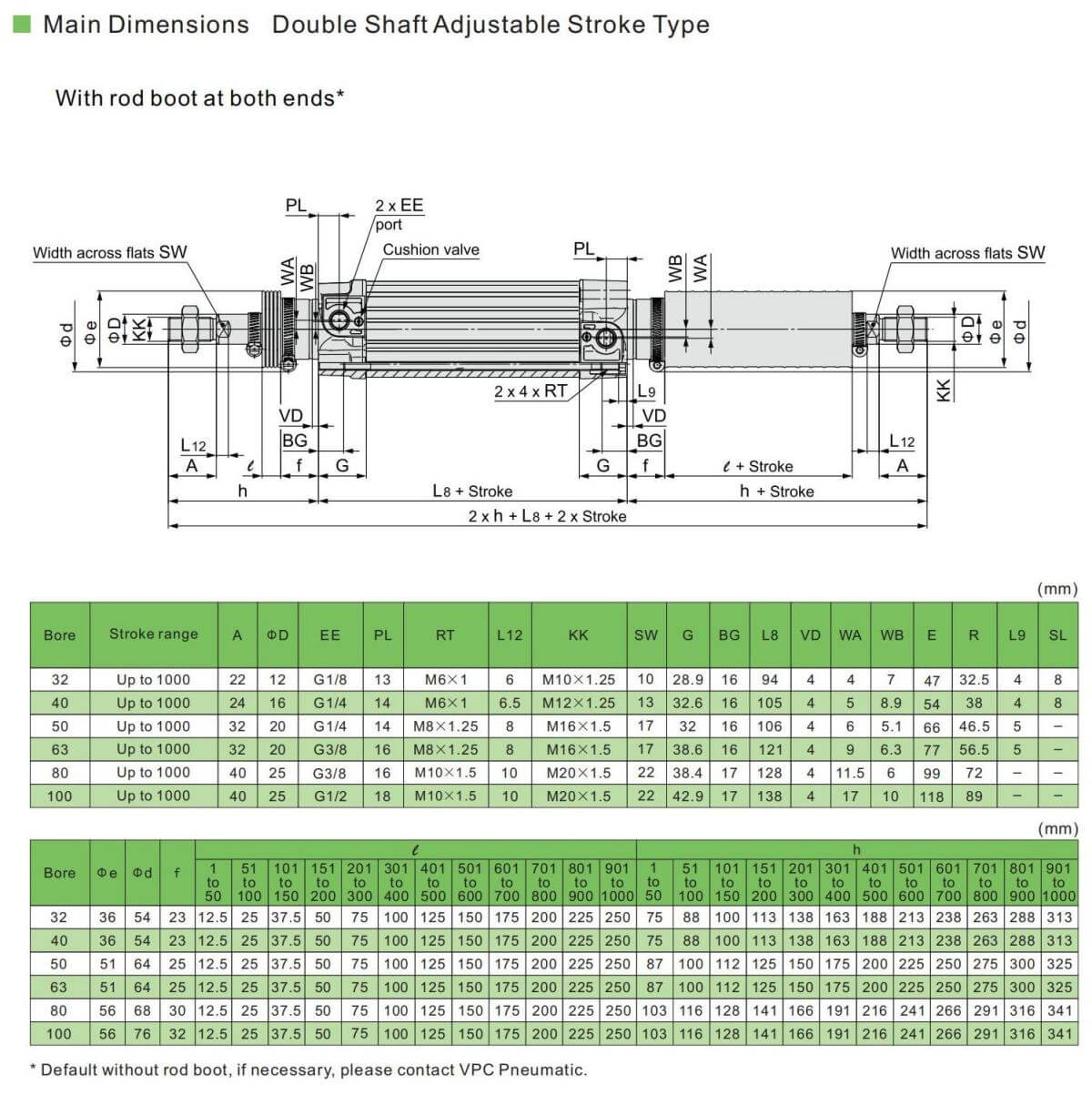

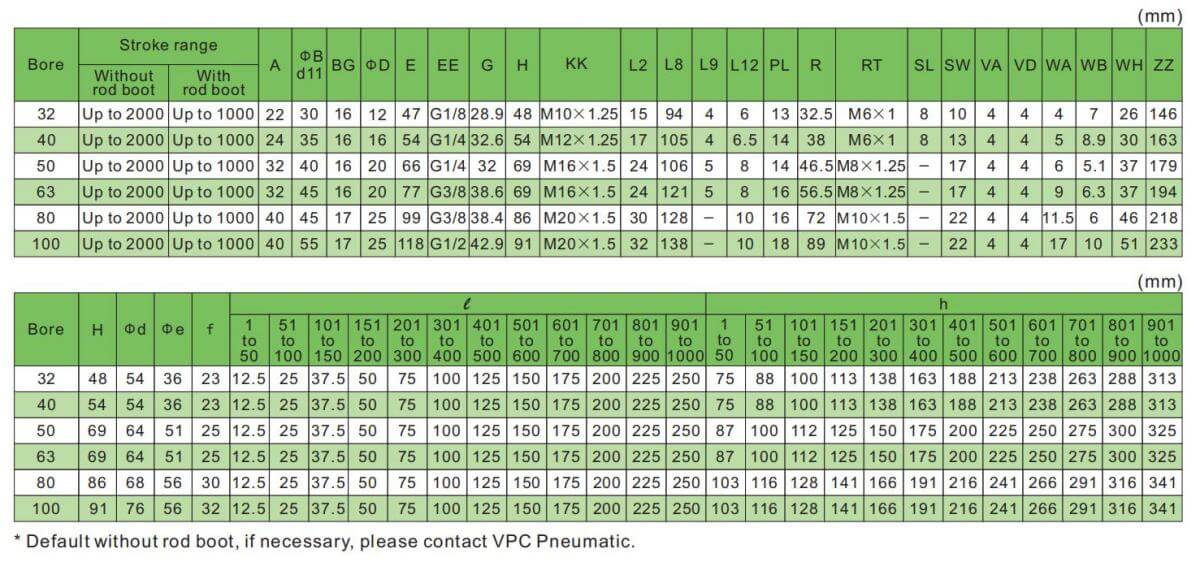

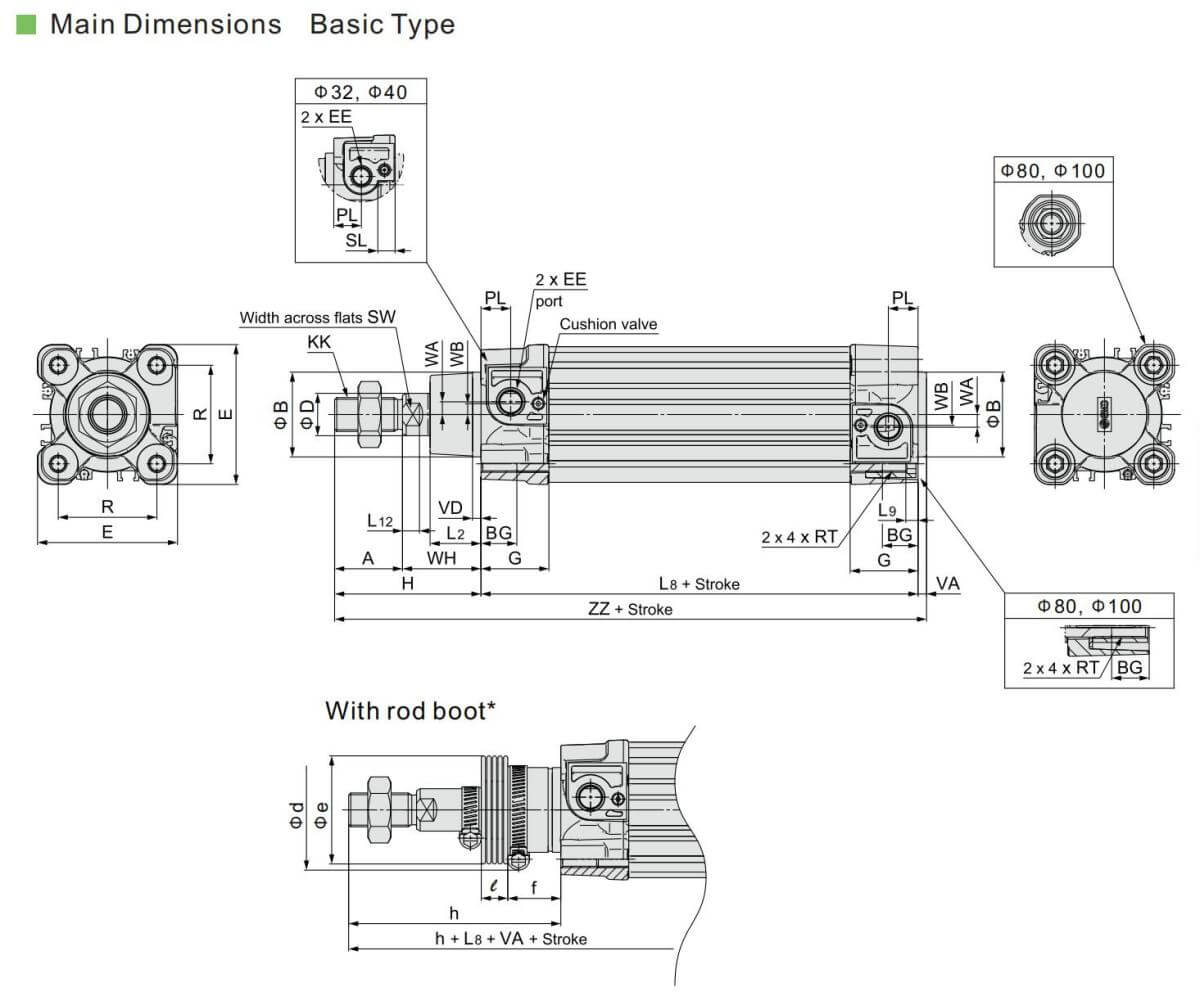

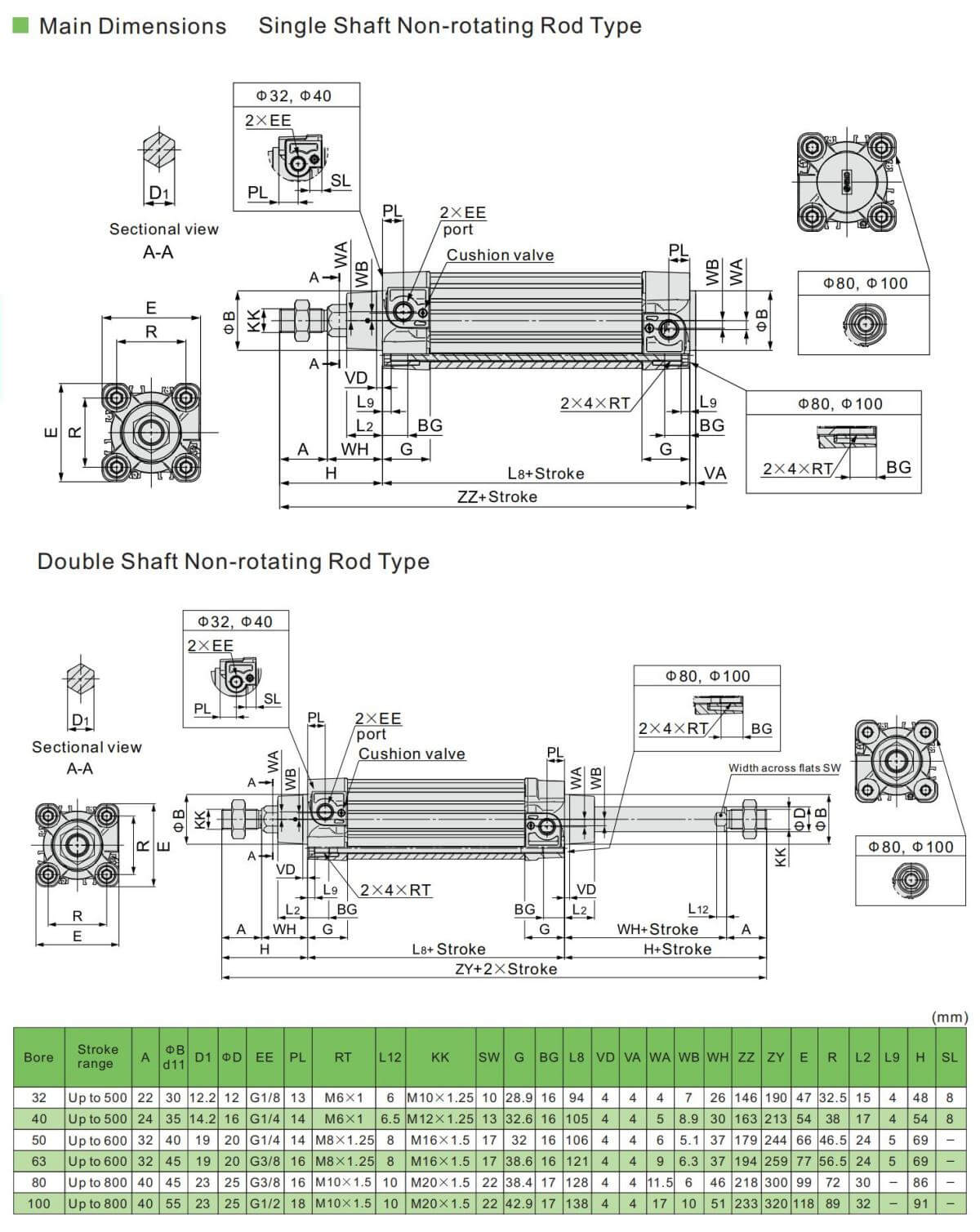

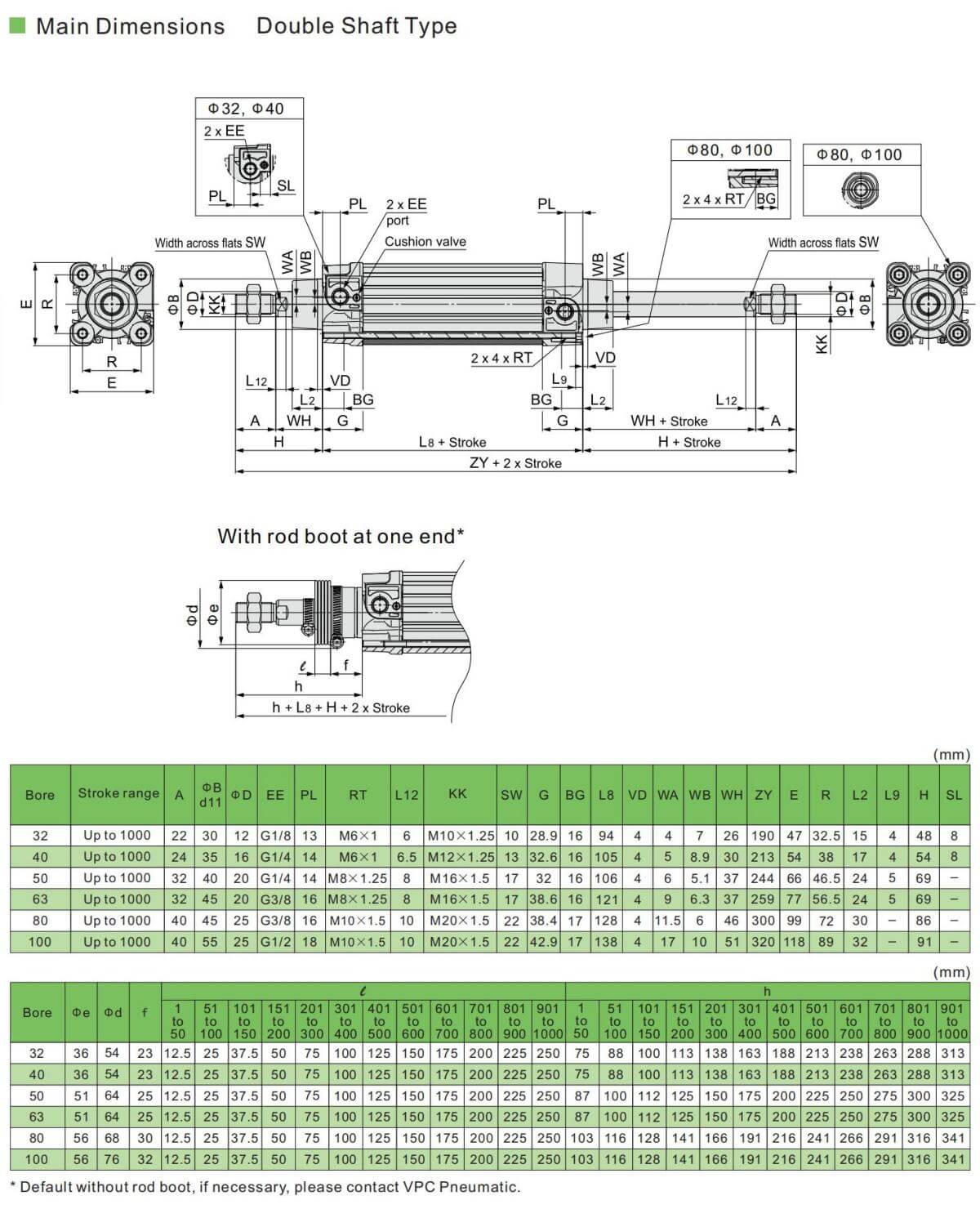

Hauptabmessungen
