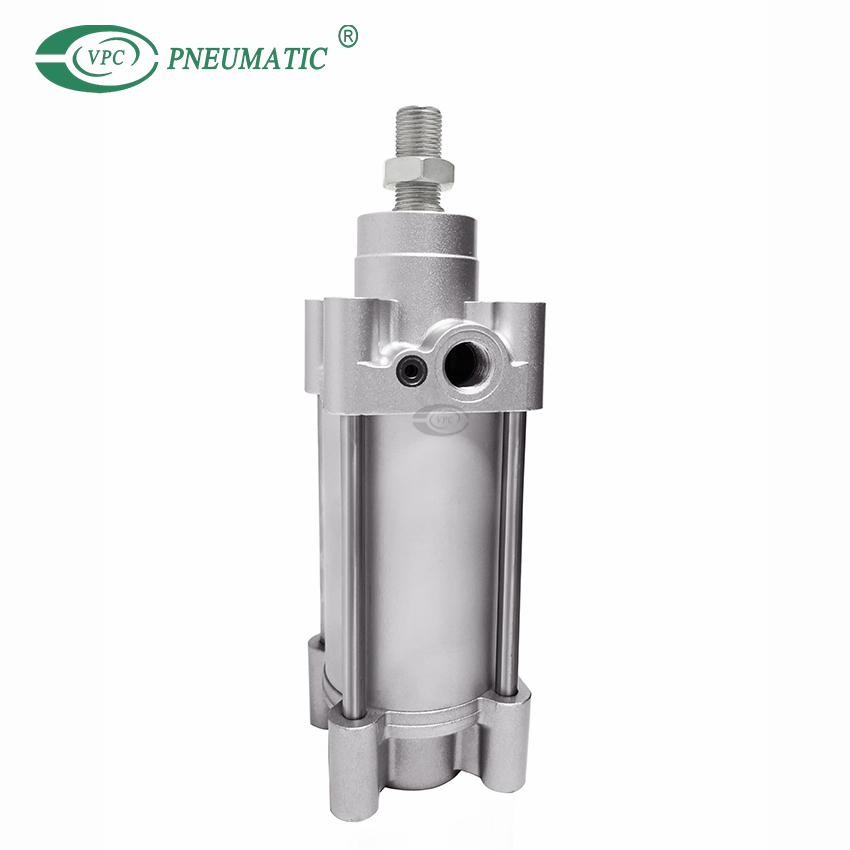

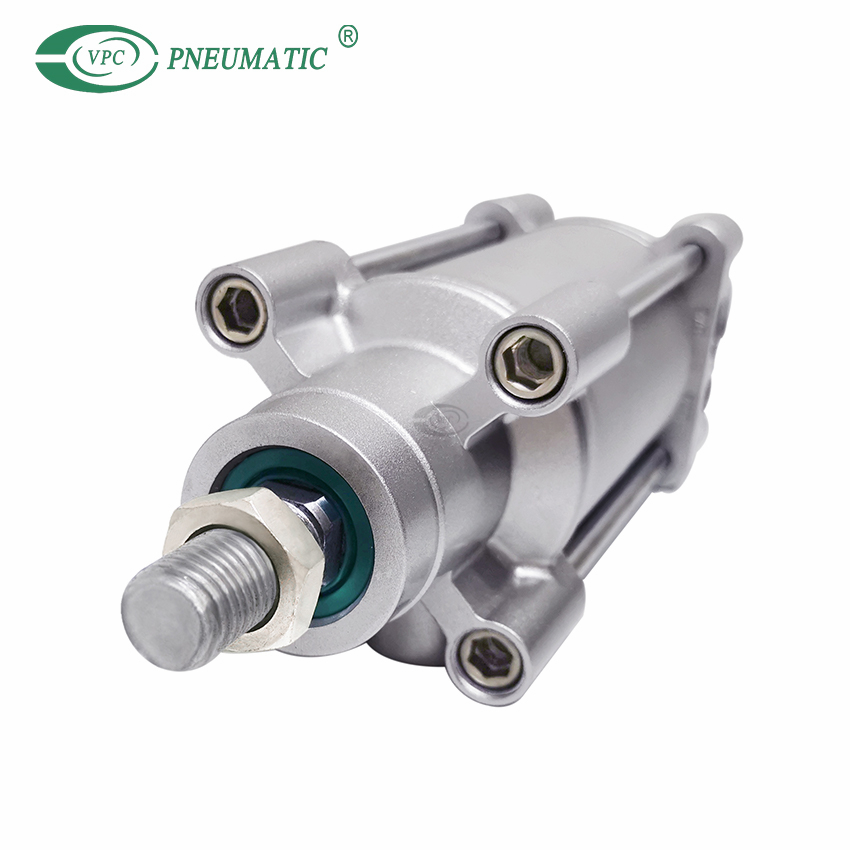

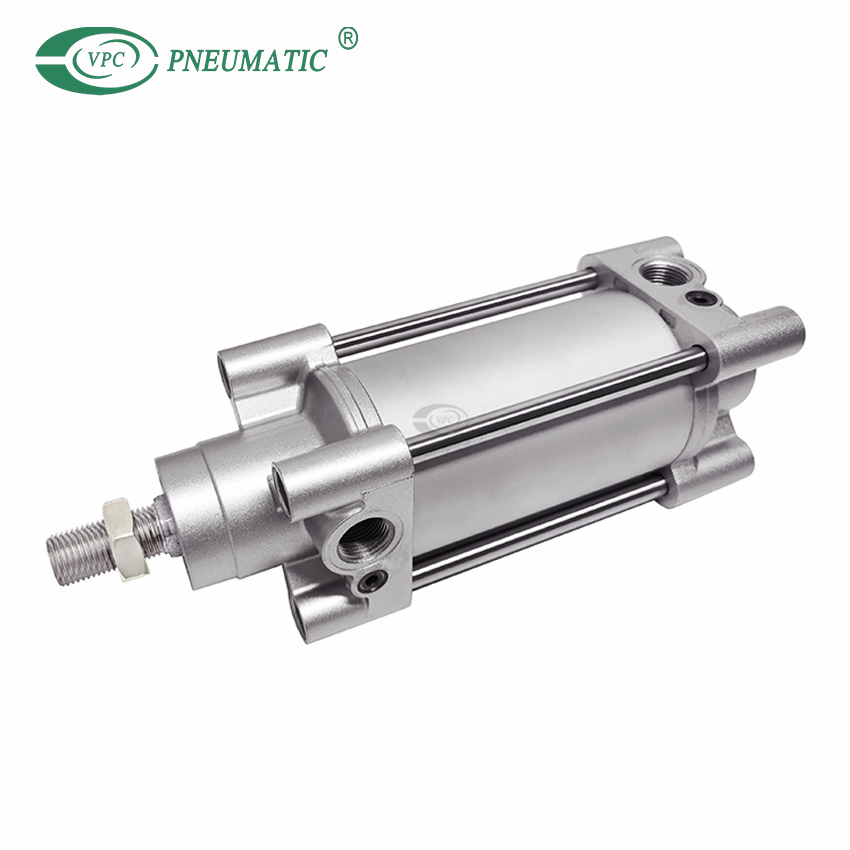

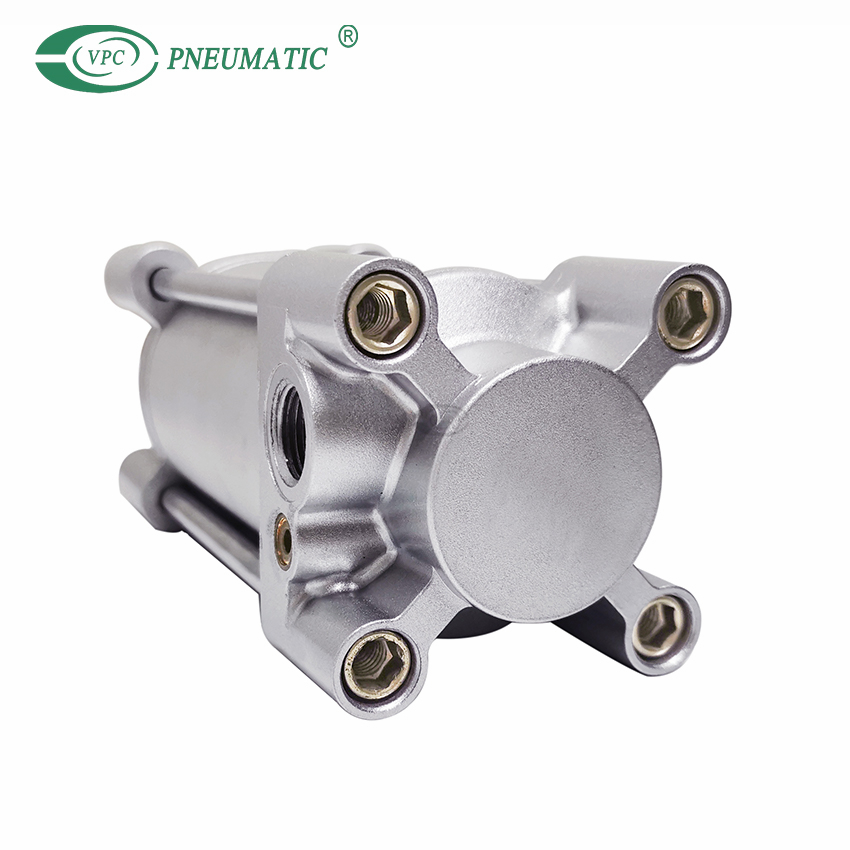

Serie C96S(D) Doppeltwirkender Standardzylinder nach ISO 15552

Anteil an:
  • Zylinder der C96 -Serie entsprechen ISO 15552. Die Serie ist mit einer einzelnen oder doppelten Stange in 6 Bohrungen von Ø32 bis Ø125 mm erhältlich.
  • Die Kombination aus Luftkissen und Stoßfängerkissen reduziert das Geräusch am Ende des Schlaganfalls erheblich. Hohe Genauigkeitsabdeckungen und Stangenstangenmuttern verbessern die Montagesgenauigkeit und verlängern die Lebensdauer der Zylinder.
  • Das Erhöhen der Präzision der Buchse und des Kolbenstabes sowie die Verringerung der Toleranzen hat die Ablenkung der Kolbenstange verringert.
  • Standardschläge reichen von 25 bis 800 mm.
  • C96
  • VPC Pneumatic
  • 8412310090
Schauspieltyp:
Beweisdruck:
Arbeitstemperatur:
Arbeitsmedium:
Geschwindigkeitsbereiche:
Verfügbarkeitsstatus:

Produktbeschreibung

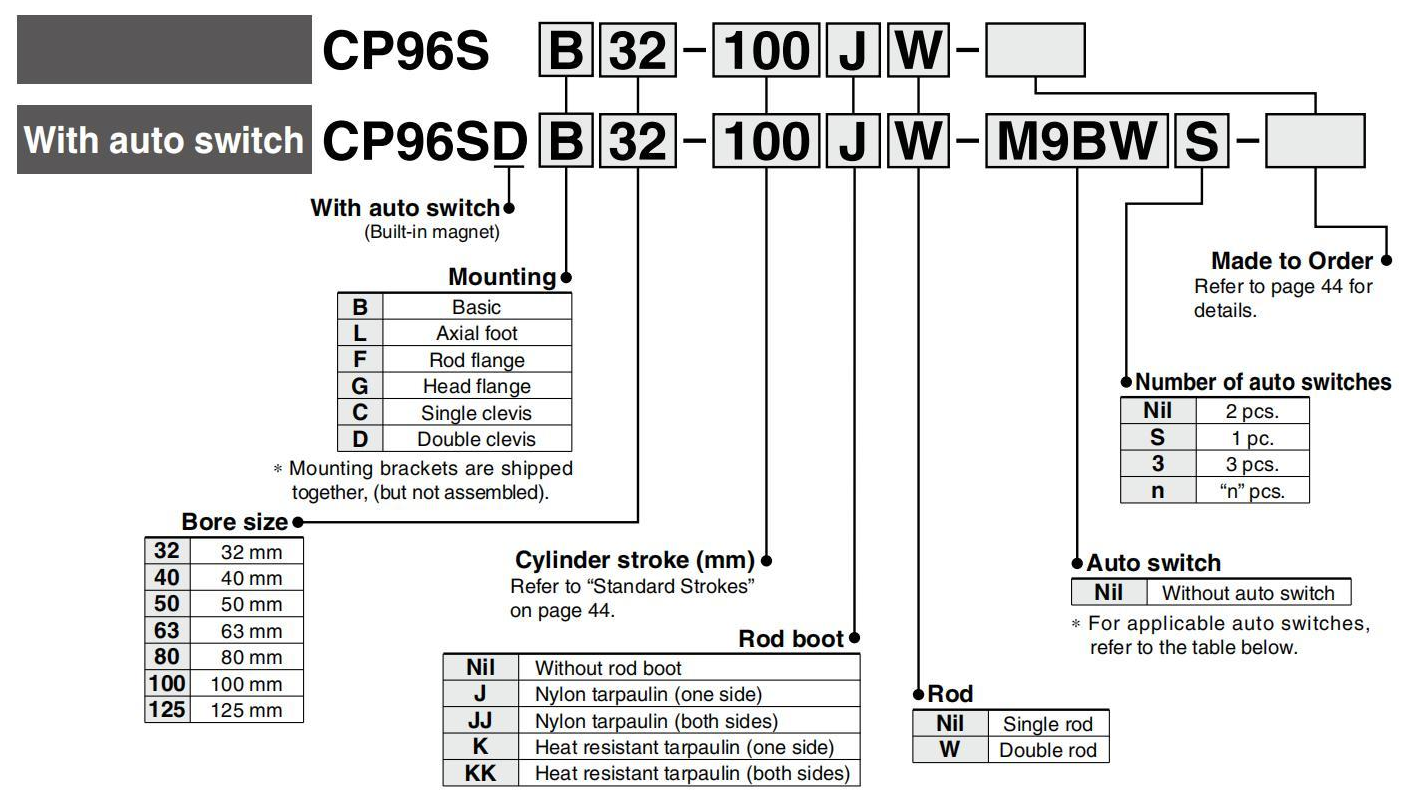

C96old_00

Produktspezifikationen

Bohrungsgröße (mm)3240506380100125
ArbeitsmediumLuft
Schauspieltyp  Doppelte Schauspielerei
Beweisdruck1,5 MPA
Max.operierender Druck1,0mpa
Min.operierender Druck0,05 MPa
Umgebungs- und Flüssigkeitstemperaturohne Autoschalter: -20 bis 70 ℃ (Kein Einfrieren)
mit Autoschalter: -10 bis 60 ℃ (Kein Einfrieren)
SchmierungNicht erforderlich (Nicht-Lösch)
Betriebskolbengeschwindigkeit50 bis 1000 mm/s50 bis 700 mm/s
Zulässige Schlaganfalltoleranz
Bis zu 250 ST: +1,0,251 bis 1000 ST: +1,4.1001 bis 1500 ST: +1,8.1501 bis 2000 ST: +2,2
                        0                               0                                 0                                 0
KissenLuftkissen
AnschlussgrößeG1/8G1/4G1/4G3/8G3/8G1/2G1/2
MontageBasic, Axial Foot, Stabflansch, Kopf  Flansch, Single Glevis, doppelt  Gabelung, Zentrumstrang

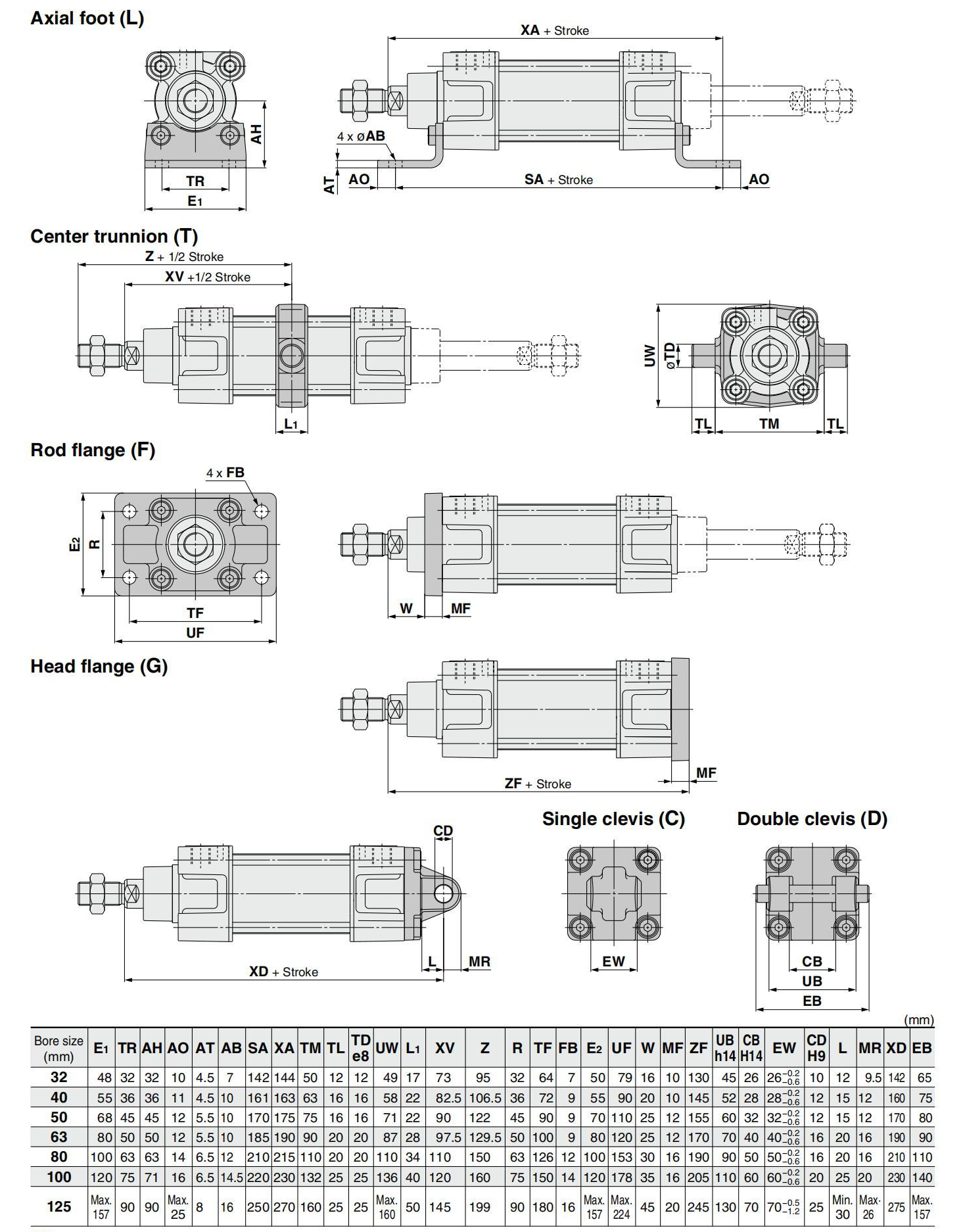

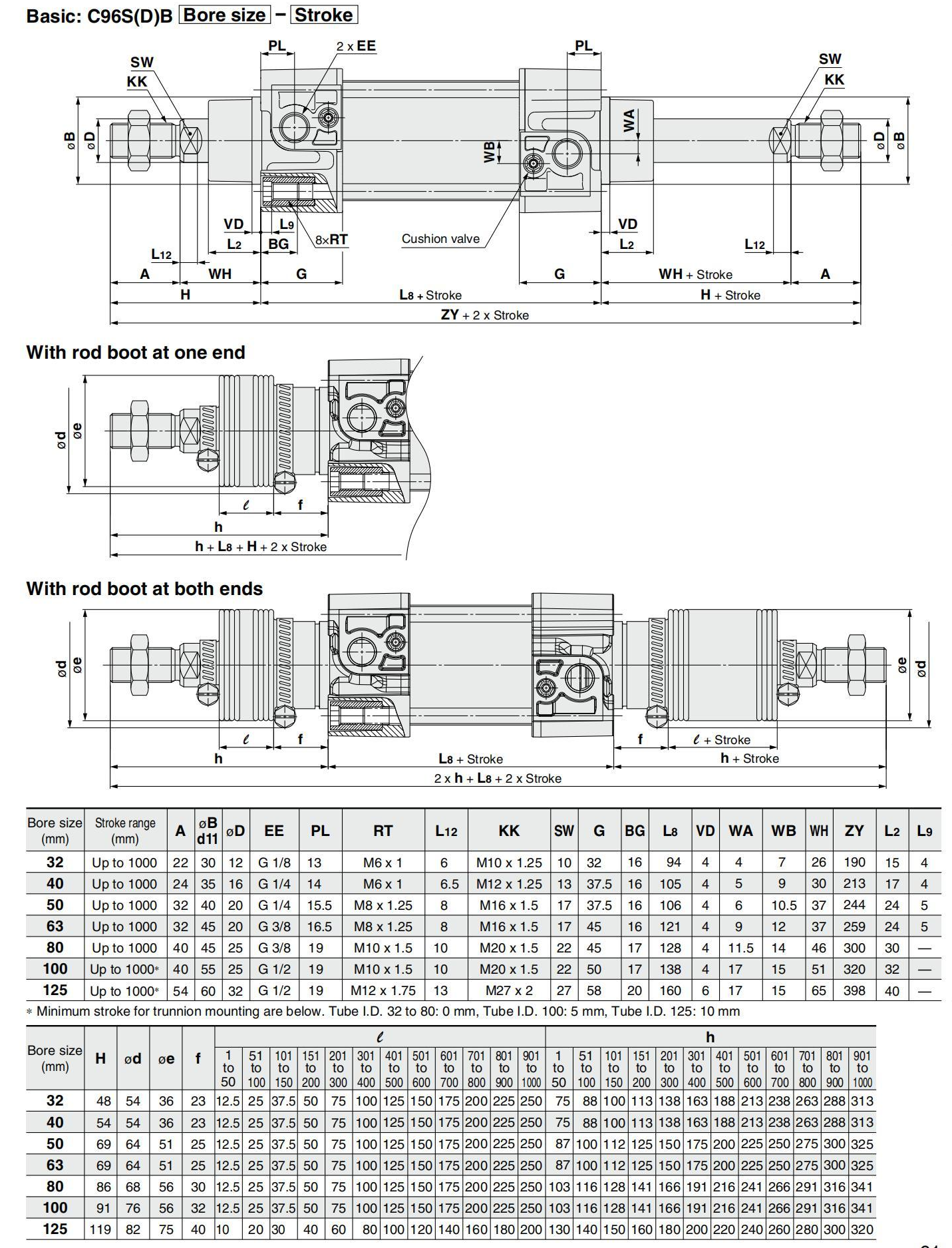

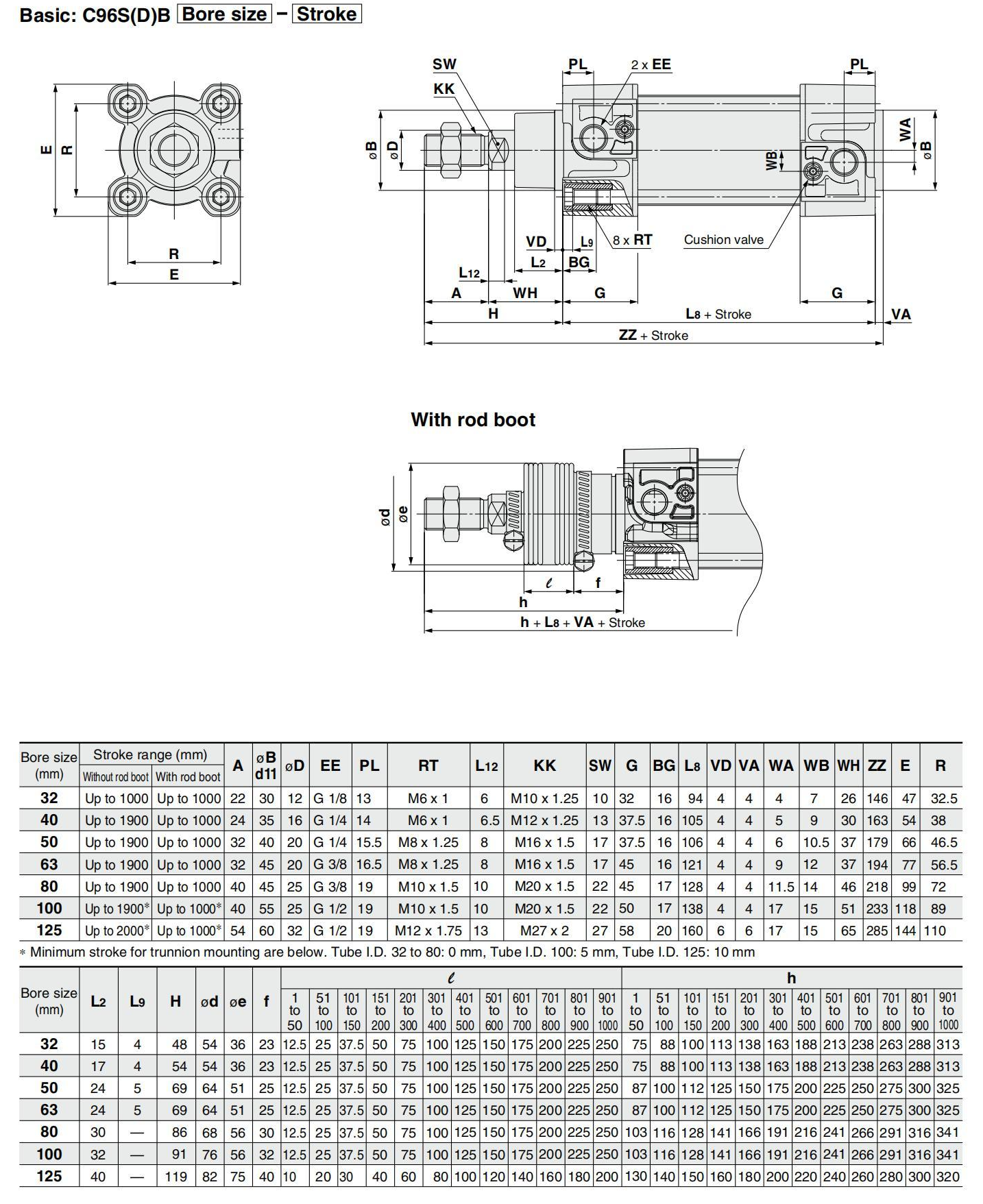

Hauptabmessungen

C96old_11C96old_12C96old_13
