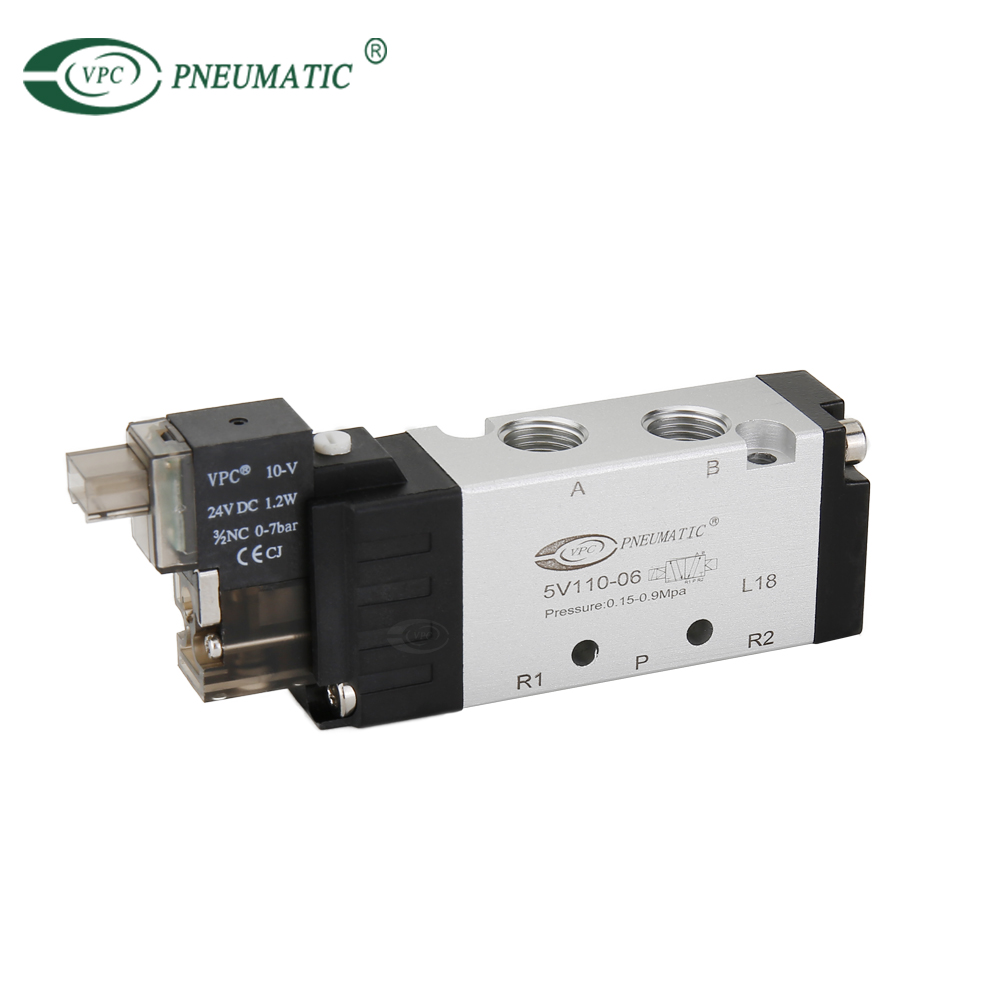

Serie 5V100 2 Positionen 5-Wege Magnetventil mit einfacher Steuerung

Anteil an:
  1. Pilotorientierter Modus: interner Pilot oder externer Pilot;
  2. Spezielle maßgeschneiderte Mitsubishi -Dichtungen, Null -Leckage und empfindliche Reaktion;
  3. Internes Loch verwendet eine spezielle Verarbeitungstechnologie, die nur eine 100 Millionen Mal in der Lebensdauer des Lebens und die Lebensdauer hat.
  4. Es steht zur Bildung einer integrierten Ventilgruppe mit der Basis zur Verfügung, um den Installationsraum zu sparen.
  5. Mehrere Standardspannungsklassen sind optional;
  6. DIN -Steckerspule und fliegende Blei -Spule sind optional.
  • 5v110-06
  • VPC
  • 8481804090
Arbeitsmedium:
Arbeitstemperatur:
Arbeitsdruck:
Qualitätsgarantie:
Verfügbarkeitsstatus:

Produktbeschreibung

5V-Code für Ventilordnung

Produktspezifikationen

100 Serie

Modell110120130c130e130p
ArbeitsmediumLuft
SchauspieltypInterne Anleitung
AnschlussgrößeG1/8 "
Ventiltyp2Position 5 Port3Position 5 Port
CV -Wert0.780.69
Max -Schauspielfrequenz (Hz)
12
6
Antwortzeit (MS/0,5MPA)15
Arbeitsdruck0,15 bis 0,7 MPa
Arbeitstemperatur-10 bis 60 ℃
SpannungsbereichAC: ± 15%     DC: ± 10%
SchutzklasseIP65 (DIN40050)
Hitzebeständige Note
B

Hauptabmessungen

5v110

Modell A

 B

C
V Typ H Typ C Typ
110 86.4 87.7 93 18 34.35
120 108 110.4 121 18 34.35
130c 123 125.4 136 18 34.35
130e 123 125.4 136 18 34.35
130p 123 125.4 136 18 34.35
