Heim / Produkte / Richtungsventil / Mechanische und manuelle Steuerventile / Serie 4H Handdruckventil mit 3 Positionen und 5 Anschlüssen, Mitteldruck
Serie 4H Handdruckventil mit 3 Positionen und 5 Anschlüssen, Mitteldruck Serie 4H Handdruckventil mit 3 Positionen und 5 Anschlüssen, Mitteldruck
Serie 4H Handdruckventil mit 3 Positionen und 5 Anschlüssen, Mitteldruck Serie 4H Handdruckventil mit 3 Positionen und 5 Anschlüssen, Mitteldruck

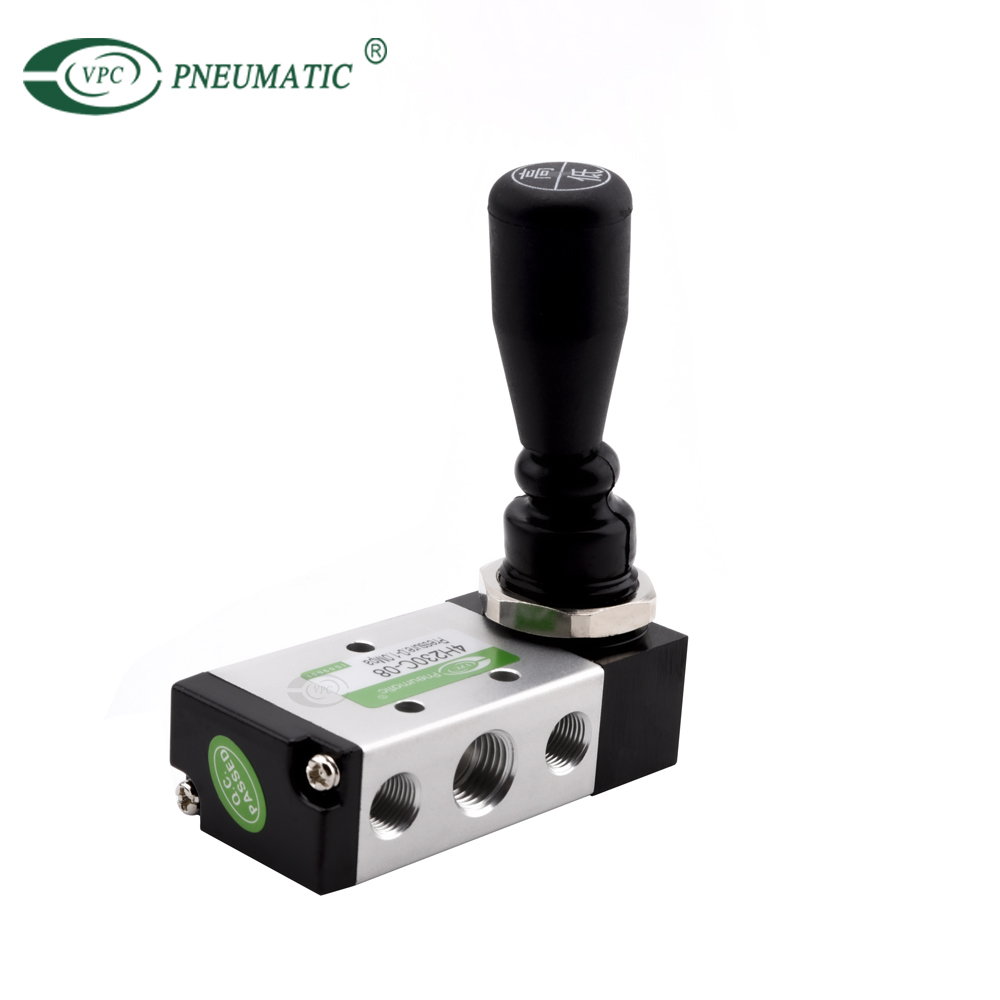

Serie 4H Handdruckventil mit 3 Positionen und 5 Anschlüssen, Mitteldruck

Anteil an:
  • Manueller Betrieb, reibungslose Betätigung und genaue und zuverlässige Ausrichtung ；
  • Die Stauungsstruktur der Säule hat eine gute Enge und das leichte Gewicht und ist leicht zu installieren und zu steigen ；
  • Internes Loch übernimmt eine spezielle Verarbeitungstechnologie, die eine Abnutzungsreibung aufweist, Langzeitlebensdauer ；
  • Es ist nicht erforderlich, Öl zur Schmierung hinzuzufügen ；
  • Die Panelmontage macht es bequem, zu installieren und anzuwenden.
  • 4H230C
  • VPC Pneumatic
  • 8412909000
Arbeitsmedium:
Saubere Luft
Arbeitsdruck:
0 bis 1,0 mPa
Arbeitstemperatur:
-10 bis 60 ℃
Körpermaterial:
Aluminium
Qualitätsgarantie:
1 Jahr
Verfügbarkeitsstatus:
erkundigen In den Einkaufswagen

Produktbeschreibung

Handventil 参数 -1

Produktspezifikationen

ModleGelenkgrößeQuerschnittsflächeArbeitsmediumArbeitsdruck

Max.

Druck

ArbeitstemperaturKörpermaterialSchmierung
3H110-06G1/8 "

12 mm2

(CV = 0,67)

Saubere Luft0 ~ 1,0 MPa1,5 MPa-10 ~ 60 ℃Aluminium  NEIN
3H210-06G1/8 "

14mm2

(CV = 0,78)

3H210-08G1/4 "

16 mm2

(CV = 0,89)

3H310-08G1/4 "

25mm2

(CV = 1,39)

3H310-10G3/8 "

30 mm2

(CV = 1,67)

3H410-10G3/8 "

40 mm2

(CV = 2,23)

3H410-15G1/2 "

50 mm2

(CV = 2,79)

4H110-06G1/8 "

12 mm2

(CV = 0,67)

4H210-06G1/8 "

14mm2

(CV = 0,78)

4H210-08G1/4 "

16 mm2

(CV = 0,89)

4H310-08G1/4 "

25mm2

(CV = 1,39)

4H310-10G3/8 "

30 mm2

(CV = 1,67)

4H310-10G3/8 "

40 mm2

(CV = 2,23)

4H410-15G1/2 "

50 mm2

(CV = 2,79)

4H130C-06G1/8 "

9mm2

(Cv = 0,5)

4H230C-08G1/4 "

12 mm2

(CV = 0,67)

4H330C-10G3/8 "

18 mm2

(Cv = 1,00)

4H430C-10G1/2 "

30 mm2

(CV = 1,67)


Hauptabmessungen

Handventil 参数 -4
