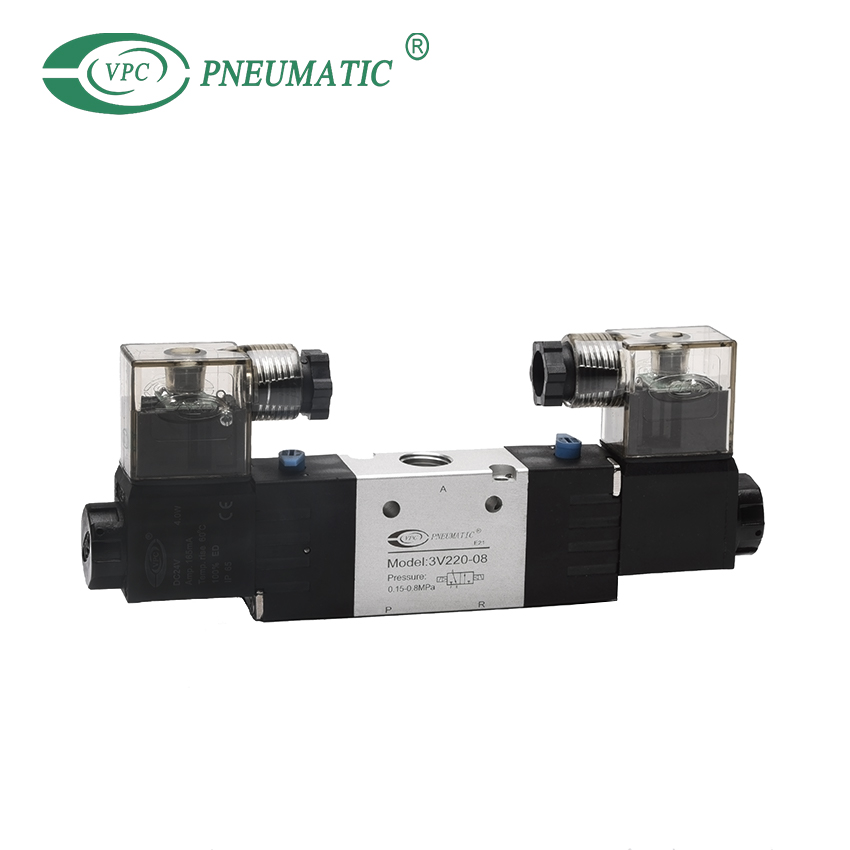

Serie 3V 2 Positionen 3-Wege-Magnetventil mit doppelter Steuerung

Anteil an:
1. Pilotorientierter Modus: Interner Pilot oder externer Pilot.
2. Struktur im Säulenmodus der Schiebung: Gute Enge und empfindliche Reaktion.
3. Doppelsteuermagnetventile haben die Speicherfunktion.
4. Internes Loch nimmt eine spezielle Verarbeitungstechnologie an, die wenig Abnutzungsreibung aufweist, niedriger Start
Druck und langes Lebensdauer.
5. Es ist nicht erforderlich, Öl zur Schmierung hinzuzufügen.
6. Angehörige manuelle Geräte sind ausgestattet, um die Installation und Debuggierung zu erleichtern.
7. Mehrere Standardspannungsklassen sind optional.
8. Integrieren Sie den Verteiler, um den Installationsraum zu sparen.
  • 3v120
  • VPC Pneumatic
  • 8412909000
Arbeitsmedium:
Schauspieltyp:
Arbeitstemperatur:
Arbeitsdruck:
Qualitätsgarantie:
Verfügbarkeitsstatus:

Produktbeschreibung

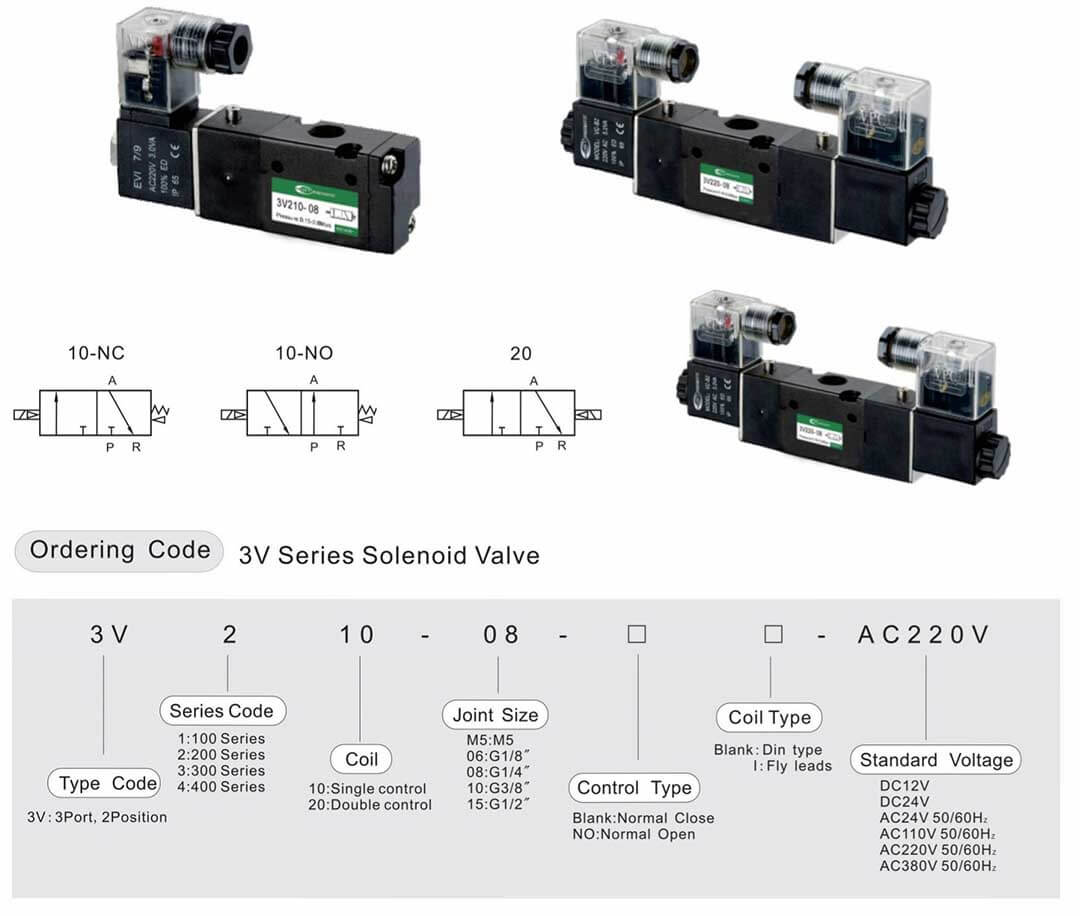

3 V 参数 -100

Produktspezifikationen

Modell3v120-m53v120-063v220-063v220-083v320-083v320-103v420-15
Arbeiten  MittelSaubere Luft
SchauspieltypInterne Anleitung
GelenkgrößeImport = M5
Export = M5
Import = 1/8
Export = 1/8
Import = 1/8
Export = 1/8
Import = 1/4
Export = 1/4
Import = 1/4
Export = 1/4
Import = 3/8
Export = 3/8
Import = 1/2
Export = 1/2
Querschnittsfläche
5,5 mm²
(CV = 0,31)
12 mm²
(CV = 0,67)
14 mm²
(CV = 0,78)
16 mm²
(CV = 0,89)
25mm²
(CV = 1,39)
30 mm²
(CV = 1,67)
    50 mm²
(CV = 2,79)
Arbeitsdruck0,15 bis 0,9mpa
Max. Arbeitendruck1,2mpa
Arbeitstemperatur-5 bis 60 ℃
Toleranz-15% bis 10%
Hitzebeständige NoteB
SchutzklasseIP65 (DIN40050)

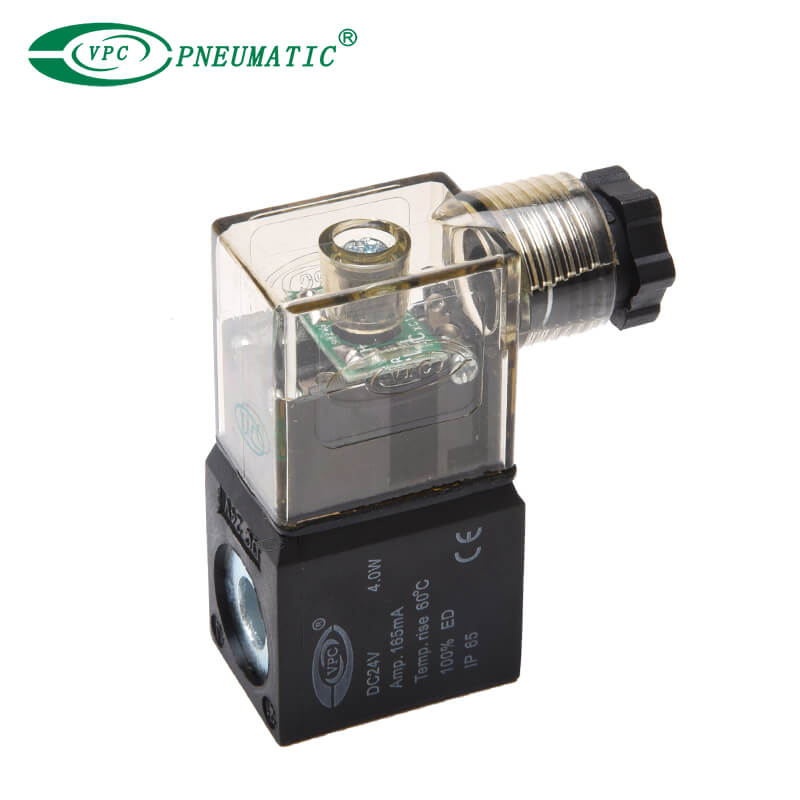

SpulenartDIN -Typ    Fliegende Leads
Max -Schauspielfrequenz5 -mal/s4 mal/s

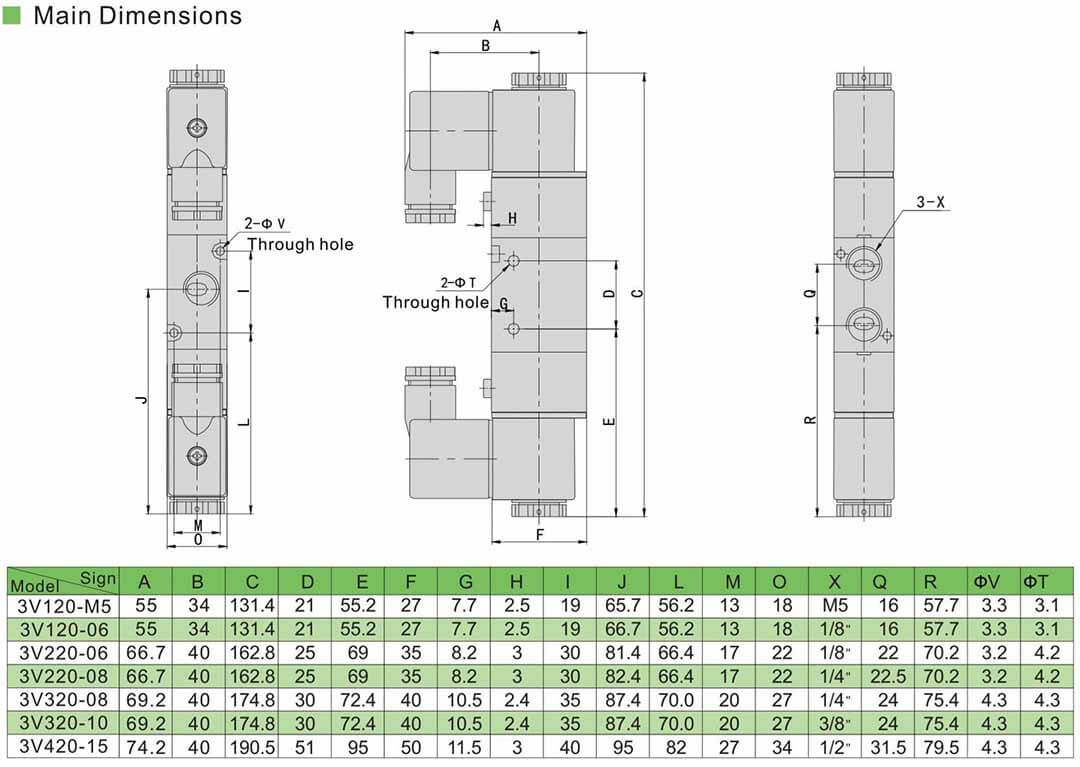

Hauptabmessungen

3v200 参数
