| Arbeitsmedium: | |
|---|---|
| Beweisdruck: | |
| Arbeitstemperatur: | |
| Körpermaterial: | |
| Führung: | |

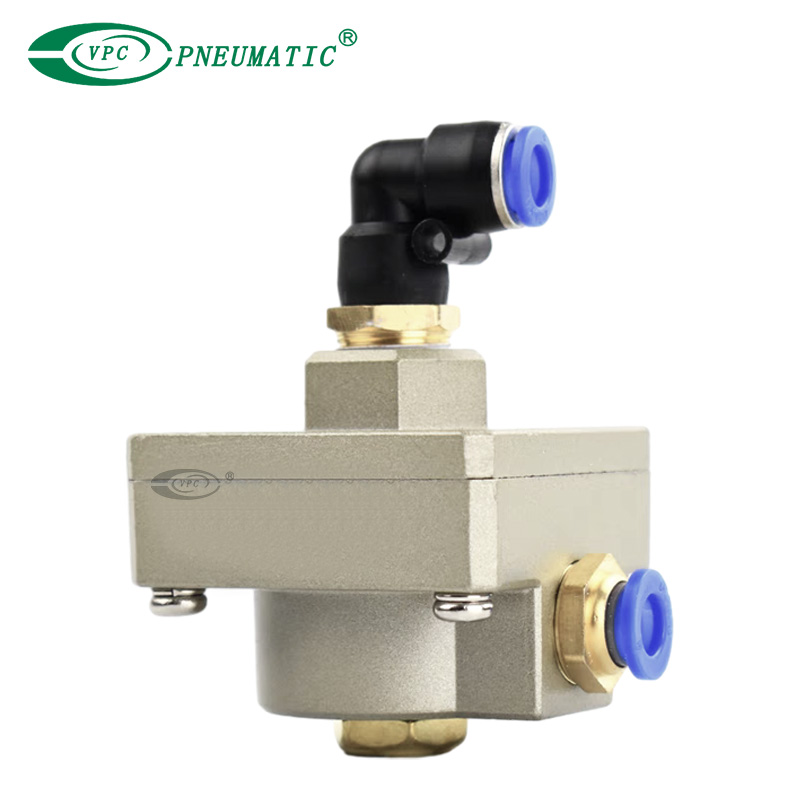

Produktbeschreibung

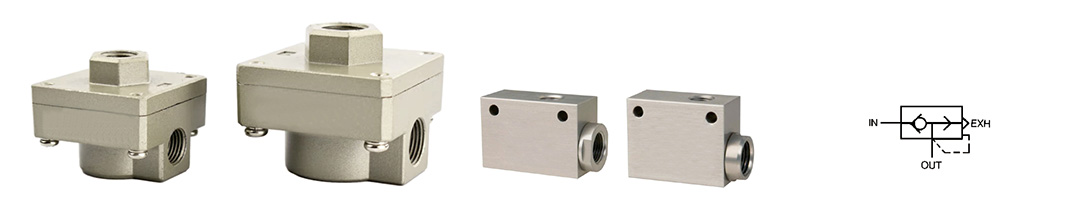

1. Erhältlich in Lippen- oder Membranausführung.
2. Hervorragende Abgaseigenschaften.
3. Große Durchflusskapazität und geringer Differenzdruck.
4. Kompakter und leichter Ventilkörper.
5. Große Auswahl an Modellen mit Anschlussgrößen von M5 bis 3/4.

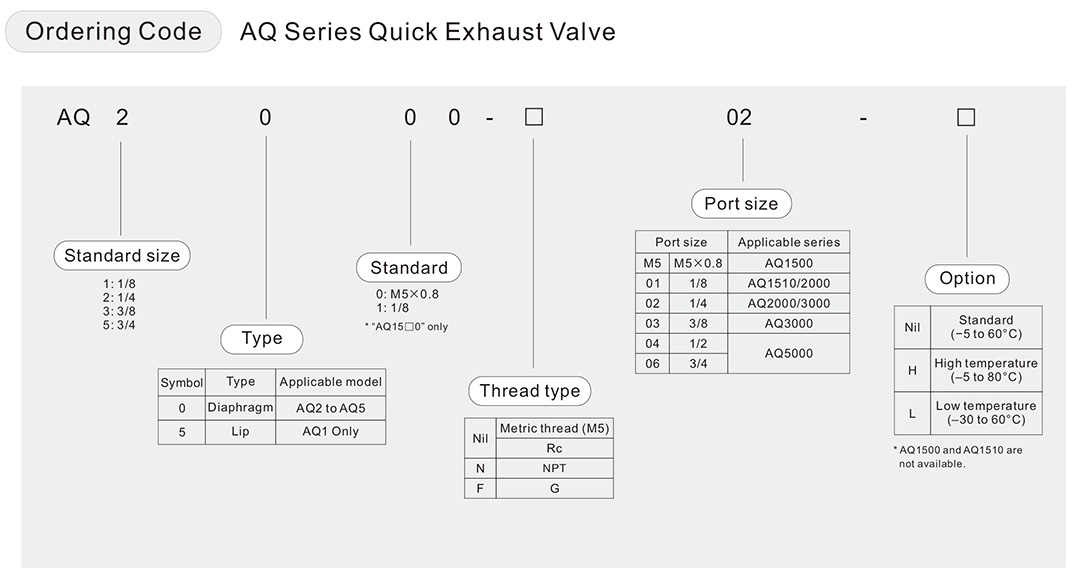

Produktspezifikationen
| Arbeitsmedium | Luft | |
| Beweisdruck | 1,5 MPa | |
| Max.Arbeitsdruck | AQ15□0 | 0,7 MPa |
| AQ2000 bis 5000 | 1 MPa | |
| Mindest.Arbeitsdruck | AQ15□0 | 0,1 MPa |
| AQ2000 bis 5000 | 0,05 MPa | |
| Arbeitstemperatur | -5 bis 60℃ (Kein Gefrieren) | |
| Modell | Anschlussgröße | Schallleitfähigkeit [dm3/(s-bar)] | Kritisches Druckverhältnis | ||
| IN→OUT | OUT→EXH | IN→OUT | OUT→EXH | ||

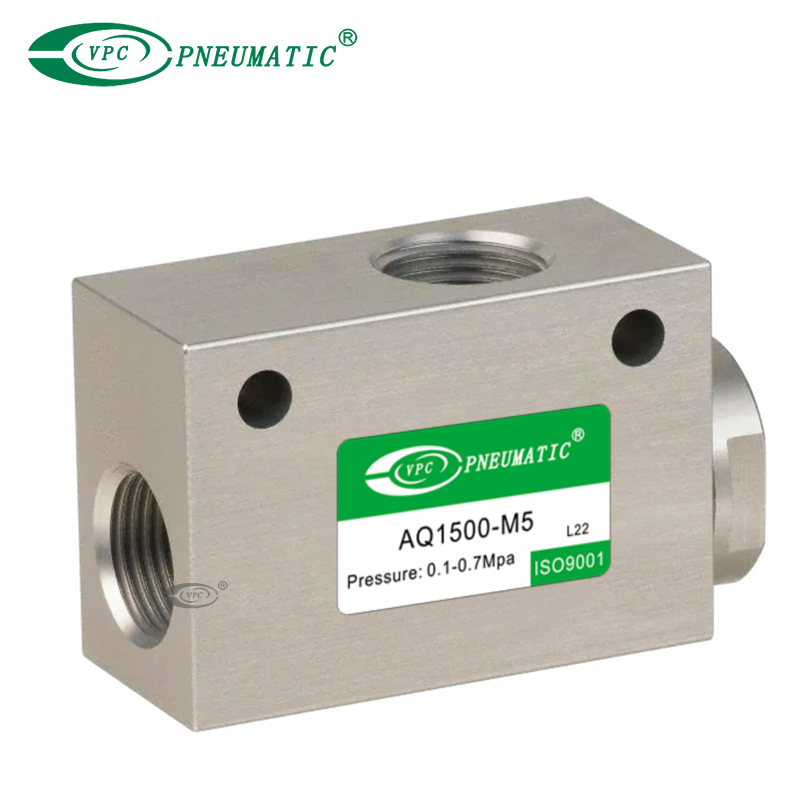

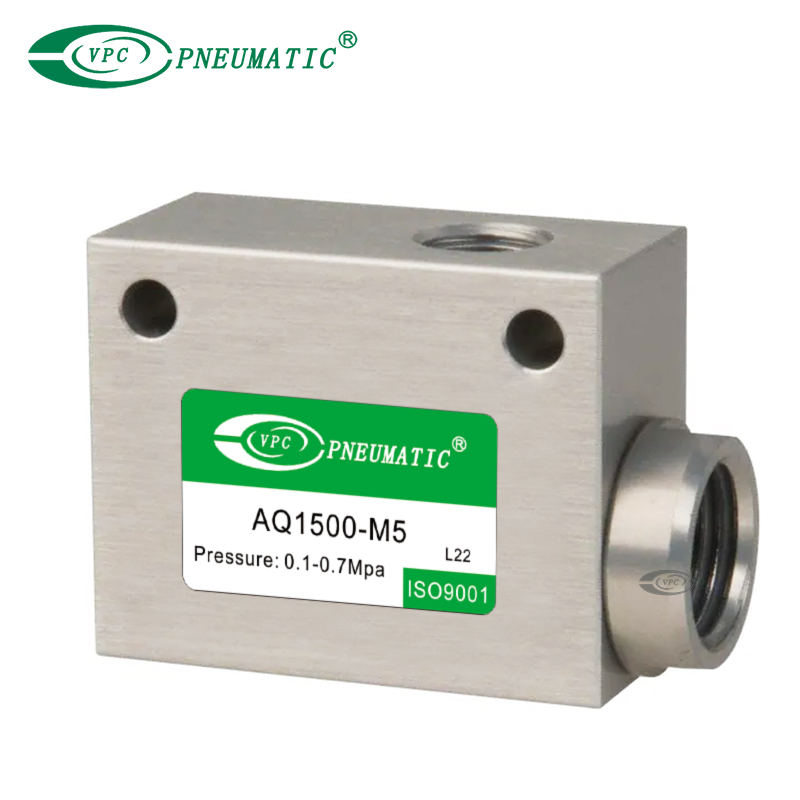

| AQ1500-M5 | M5 x 0,8 | 0.4 | 0.56 | 0.35 | 0.3 |
| AQ1510-01 | 1/8 | 0.8 | 1.16 | ||

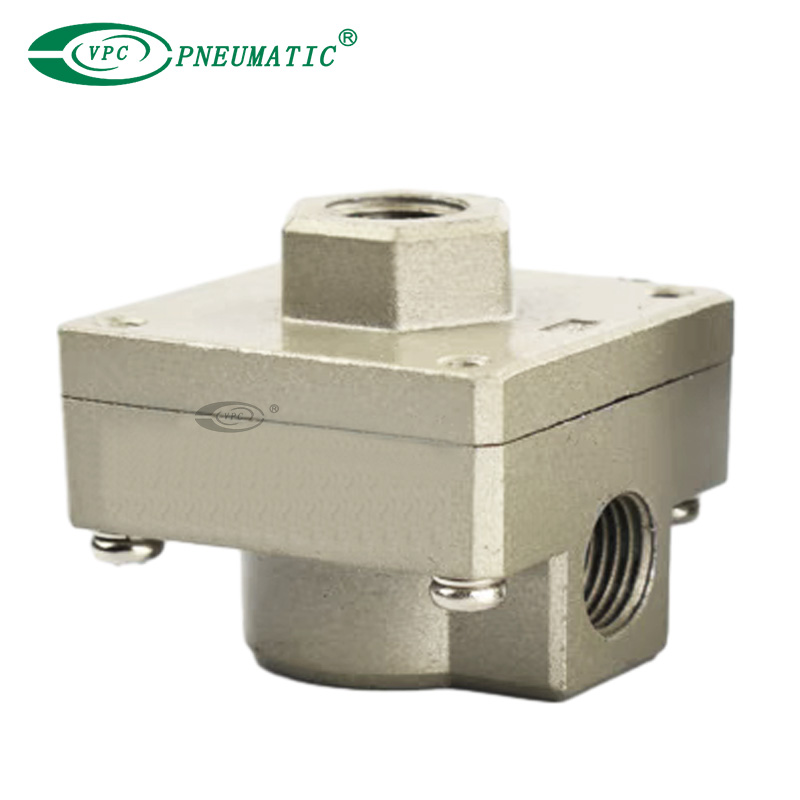

| AQ2000-01 | 1/8 | 5 | 5 | 0.45 | 0.35 |
| AQ2000-02 | 1/4 | 7 | 8 | ||

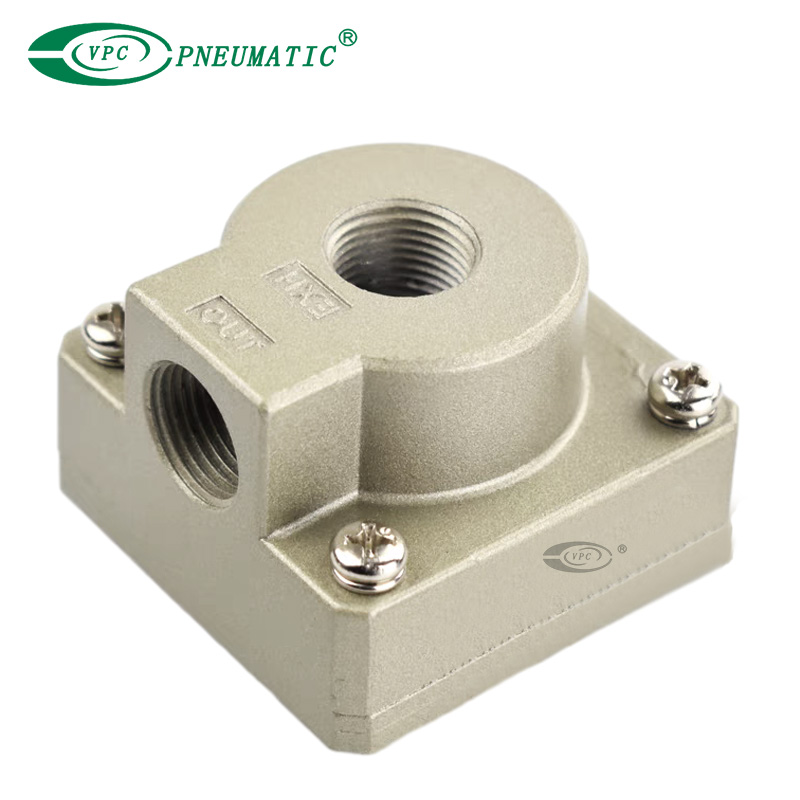

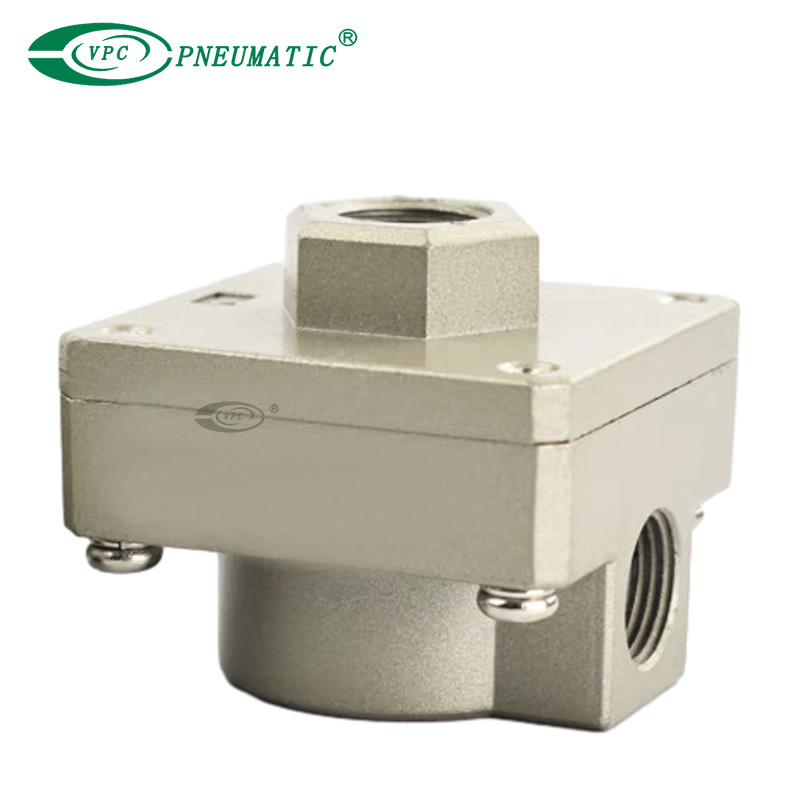

| AQ3000-02 | 1/4 | 8 | 8.4 | ||
| AQ3000-03 | 3/8 | 12 | 14 | ||
| AQ5000-04 | 1/2 | 21 | 23 | ||
| AQ5000-06 | 3/4 | 27 | 36 | ||
Hauptabmessungen

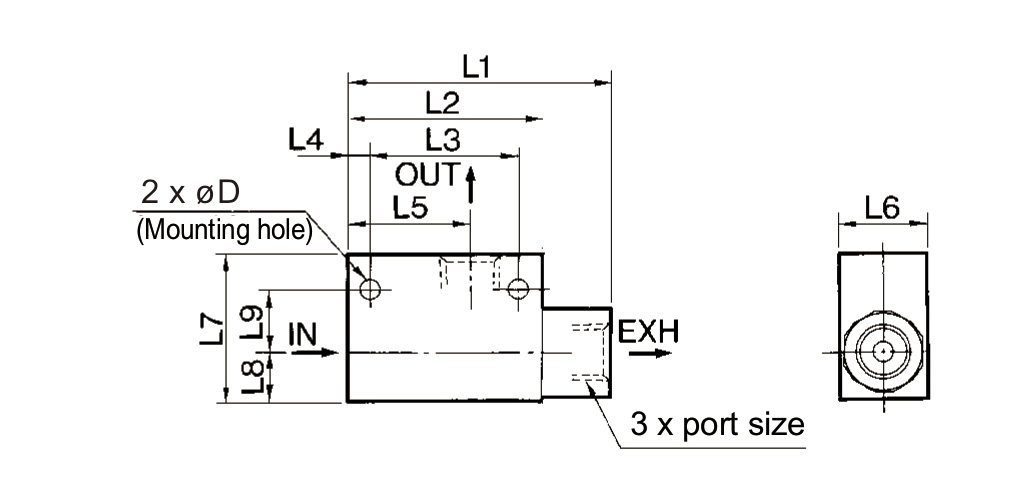

| Modell | Anschlussgröße | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | D |
| AQ1500 | M5x0,8 | 23 | 20 | 14 | 3 | 12.5 | 12 | 15 | 5.5 | 6.5 | 3.1 |
| AQ1510 | 1/8 | 45 | 33 | 25 | 4 | 21 | 15 | 25 | 8 | 11 | 4.3 |

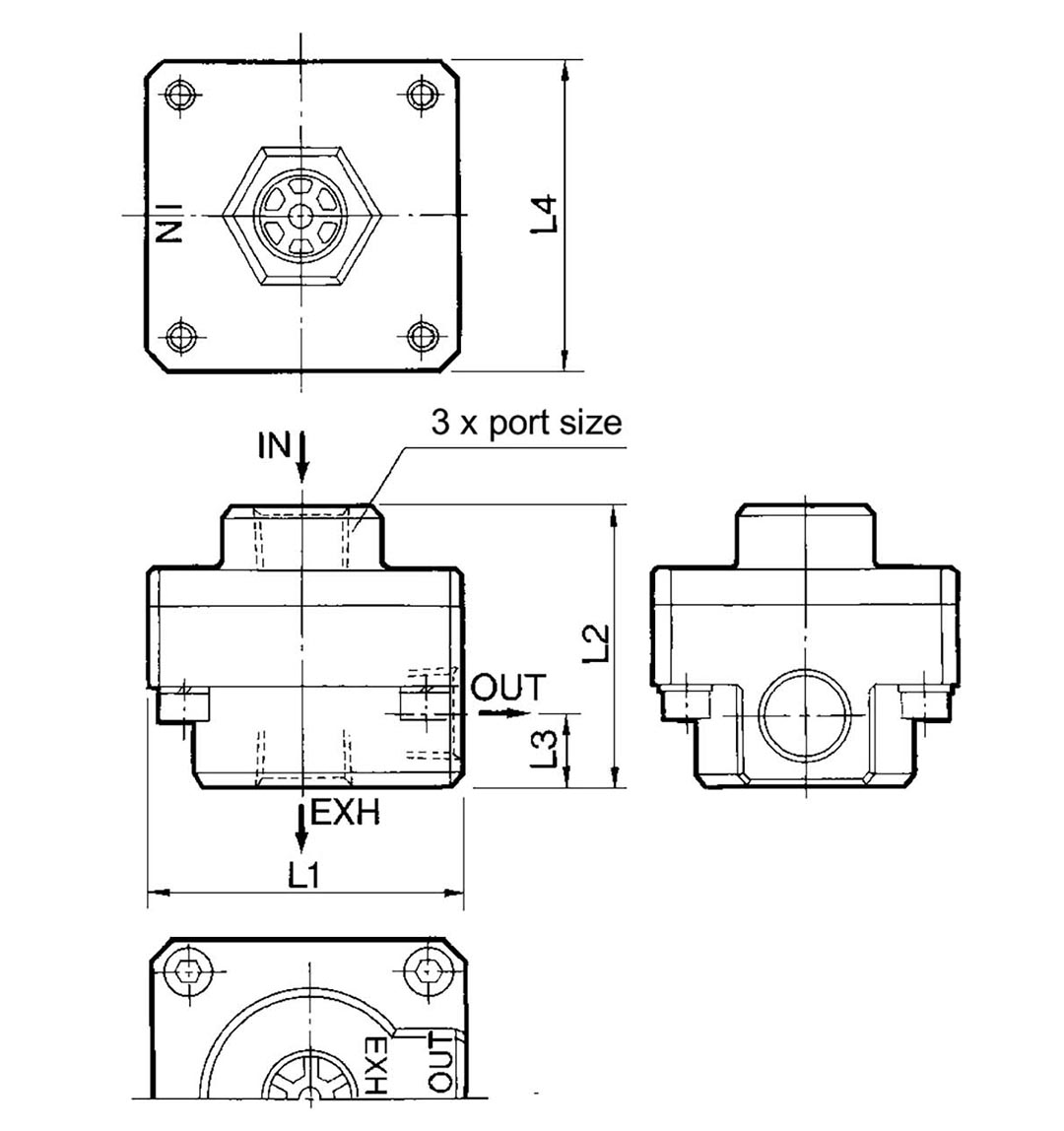

| Modell | Anschlussgröße | L1 | L2 | L3 | L4 |
| AQ2000 | 1/8,1/4 | 45 | 40 | 10 | 45 |
| AQ3000 | 1/4,3/8 | 56 | 50 | 12.5 | 56 |
| AQ5000 | 1/2,3/4 | 85 | 75 | 18 | 85 |
