Produktbeschreibung
1. Der Direktöler mit konstanter Dichte fügt der Druckluft eine regelmäßige Menge Öl hinzu.Ein Ventil hält den Ölnebelgehalt proportional zum Drucköldurchfluss aufrecht.
2. Der Druckabfall tritt auf, wenn der Luftstrom durch einen Ölbehälter mit Sichtzufuhr Öl aus dem Behälter zum Ölanzeiger im Sichtfeld befördert.Der Tropfen des Öls fließt beim Zerstäuben in den Luftkanal.
3. Die Öltropfmenge wird mit der Regulierschraube reguliert.Normalerweise reichen 1 bis 12 Tropfen/1000 l Luft aus.
Produktspezifikationen
| Spezifikation | MINI | MIDI | MAXI | |||||
| Anschlussgröße | G1/8' | G1/4' | G3/8' | G3/8' | G1/2' | G3/4' | G3/4' | G1' |
| Materialinformationen | Gehäuse: Zinkdruckguss, Filtertopf und Öl: Polycarbonat, Metallschüsselschutz: Aluminiumlegierung, Dichtung: NBR, Einstellknopf: POM | |||||||
| Arbeitsmedium | Saubere Luft | |||||||
| Maximaler Arbeitsdruck | 1,6 MPa | |||||||
| Befestigungsart | Rohrmontage oder Beinmontage | |||||||
| Montageposition | Vertikal ±5° | |||||||
| Mittlere Temperatur | -10 bis 60℃ | |||||||
| Umgebungstemperatur | -10 bis 60℃ | |||||||
| Empfohlenes Öl | Turbinenöl Nr. 1 ISOVG32 | |||||||
| Merkmale der Struktur | Der direkte Schmierstoffgeber mit konstanter Dichte | |||||||
| Mindest.Standard-Nenndurchflussrate | 3L/Min | 6 l/min | 10 l/min | |||||
| Kapazität der Kondensatflüssigkeit | 22 ml | 43 ml | 80 ml | |||||
| Max.Fassungsvermögen des Ölbechers | 45 ml | 110 ml | 190 ml | |||||
| Präzision | 40um/5um | |||||||
| Gewicht | 270g | 630g | 1100g | 1200g | ||||
| Gelenkgröße | G1/8' | G1/4' | G3/8' | G3/8' | G1/2' | G3/4' | G3/4' | G1' |
| MINI | 1300 | 2300 | 2700 | — | — | — | — | — |
| MIDI | — | — | — | 5500 | 6100 | 6300 | — | — |
| MAXI | — | — | — | — | — | — | 8400 | 9000 |

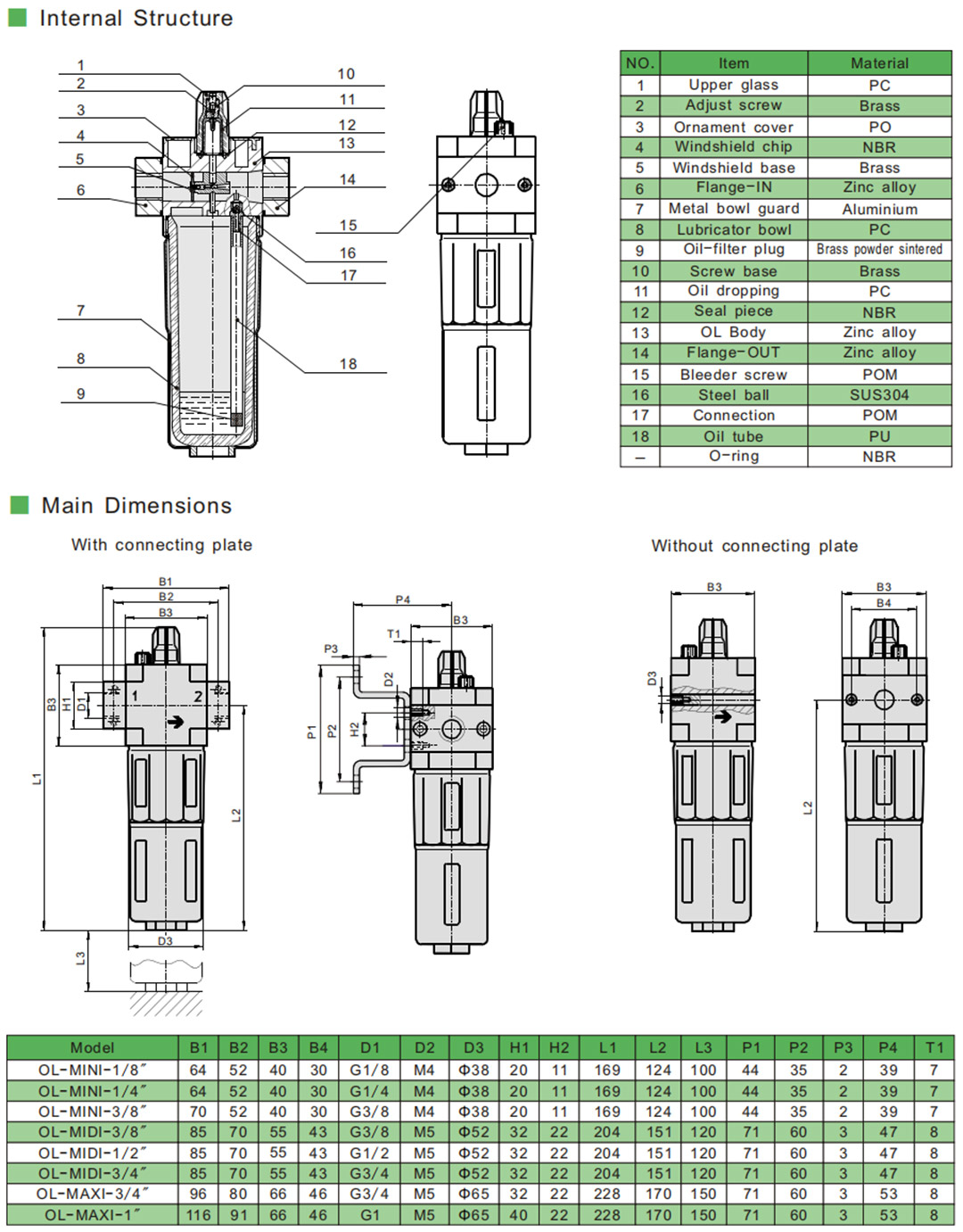

Hauptabmessungen
