| Anwendbares Rohr: | |
|---|---|
| Faden: | |
| Stoff: | |

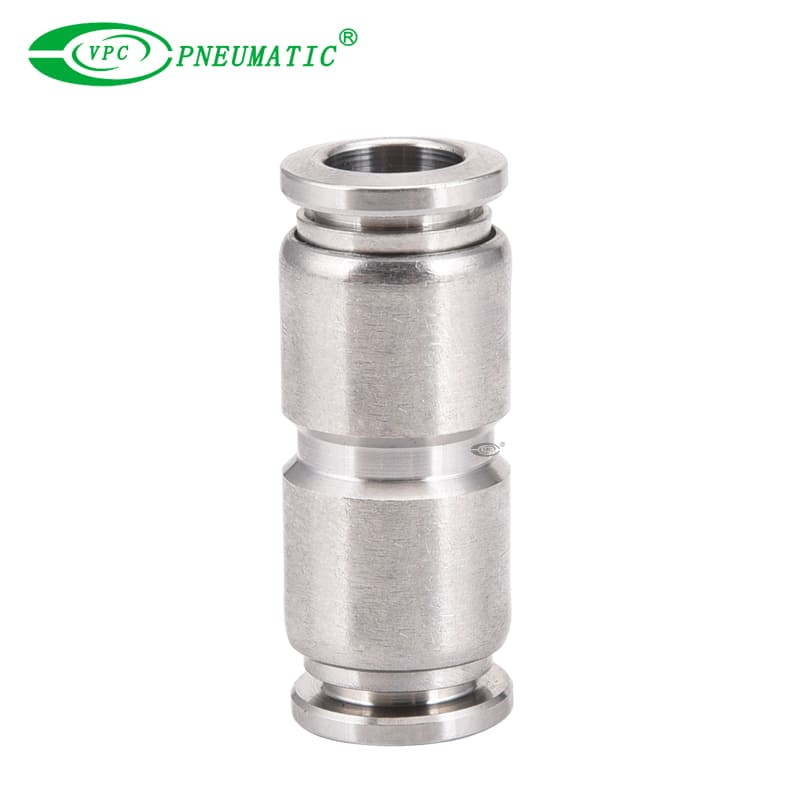

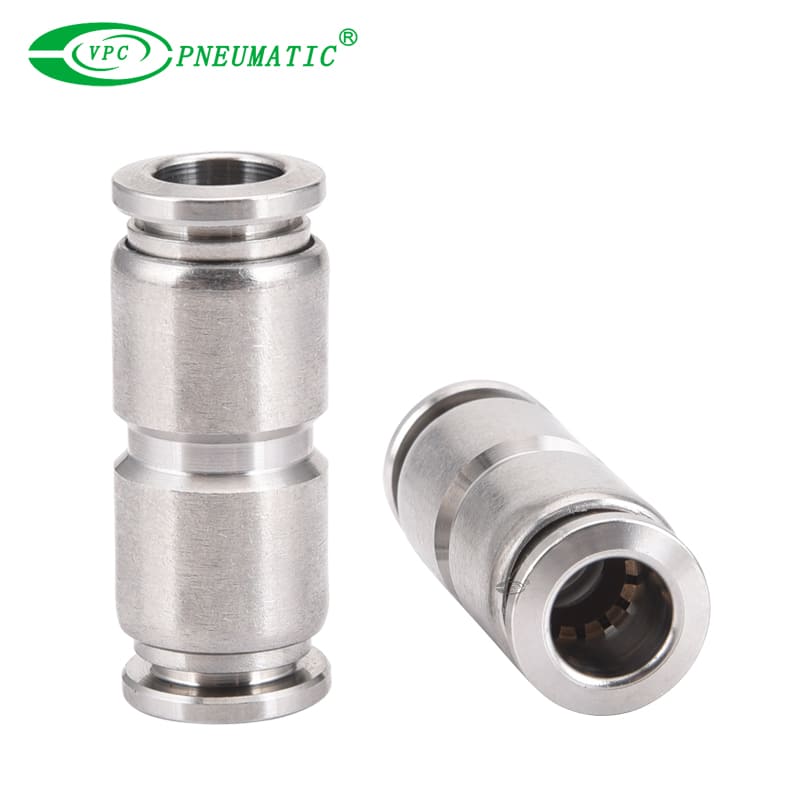

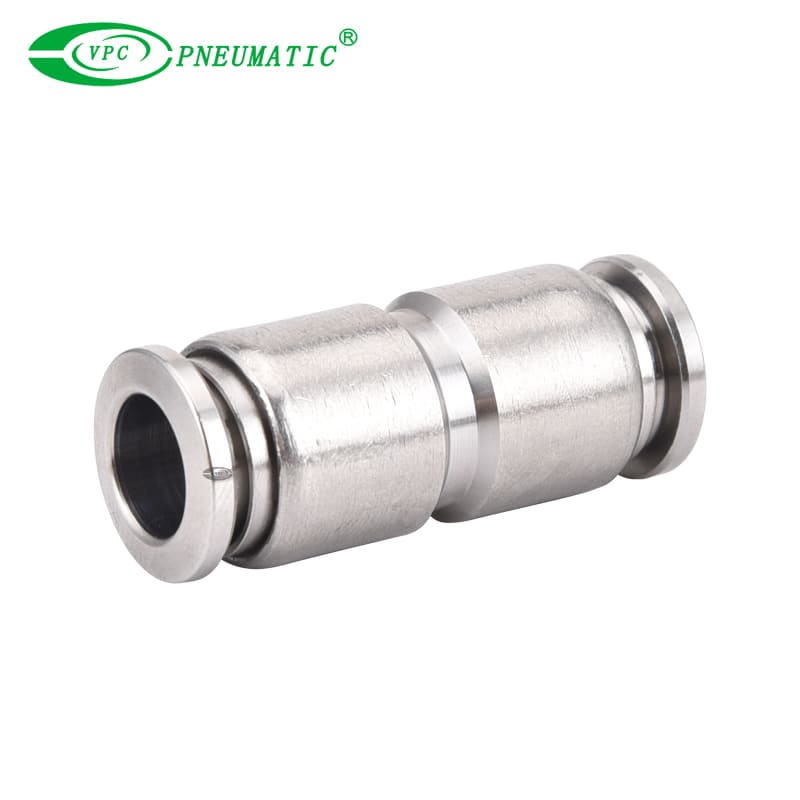

Produktbeschreibung
1. Hohe Korrosionsbeständigkeit: Hergestellt aus Edelstahl 316L mit Molybdän, widersteht es wirksam Chlorid- und Säurekorrosion.
2. Robuste Konstruktion: Die hochfeste Metallkonstruktion hält höheren Betriebsdrücken und Temperaturen stand.
3. Auslaufsicheres Design: Präzisionsgewinde und Dichtungen sorgen für hervorragende Luftdichtheit an den Verbindungen.
4. Sanitäre Oberflächenbehandlung: Glatte, gratfreie Innen- und Außenflächen, geeignet für Lebensmittel- und Reinraumumgebungen.
5. Verschiedene Anschlussoptionen: Zur Erfüllung unterschiedlicher Systemanforderungen stehen Schnellkupplungs-, Gewinde- und Klemmringverschraubungen zur Verfügung.
6. Alternative zu messing-/nickelbeschichteten Armaturen: Bietet eine längere Lebensdauer bei Anwendungen, die eine höhere Korrosions- und Rostbeständigkeit erfordern.
■ interne Struktur

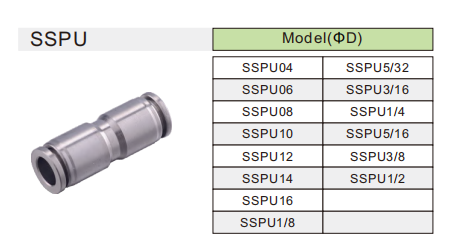

■ Rohrgröße
| Rohr (Metrik) | Röhre (Zoll) | ||||||||||||
| Code | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| Röhre draußen | Verlassen | Verlassen | Verlassen | Verlassen | Ф12 | Ф14 | Ф16 | Verlassen/32 | Verlassen/16 | Ф1/14 | Verlassen/16 | Verlassen/8 | Ф1/2 |
■ Thread
| Faden (metrisch) | ||||||||
| Code | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| Faden | M5 × 0,8 | M6 × 1,0 | M8 × 1,0 | M10 × 1,0 | M12 × 1,25 | M14 × 1,5 | M16 × 1,5 | M20 × 1,5 |
| 55 ° Faden (R) | |||||
| Code | 01 | 02 | 03 | 04 | 06 |
| Faden | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| 55 ° Faden (g) | |||||
| Code | G01 | G02 | G03 | G04 | G06 |
| Faden | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| Thread (UNF) | US -Thread 60 ° | |||||
| Code | U10 | 01n | 02n | 03n | 04n | 06n |
| Faden | 10-32Unf | Npt1/8 | Npt1/4 | Npt3/8 | Npt1/2 | Npt3/4 |
Produktspezifikationen
| Arbeitsmedium | Luft, N 2, Wasser, Dampf |
| Arbeitsdruck | 0 bis 1,5 MPa |
| Beweisdruck | 2,0 MPa |
| Arbeitstemperatur | -20 bis 140 ° C (kein Gefrieren) |
| Anwendbares Rohr | Nylon, Pu, FEP, PFA |

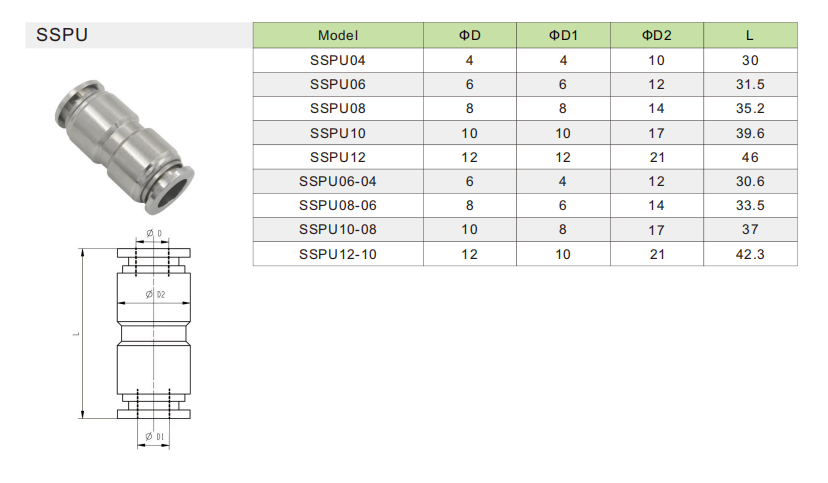

Hauptabmessungen
Katalog PDF
