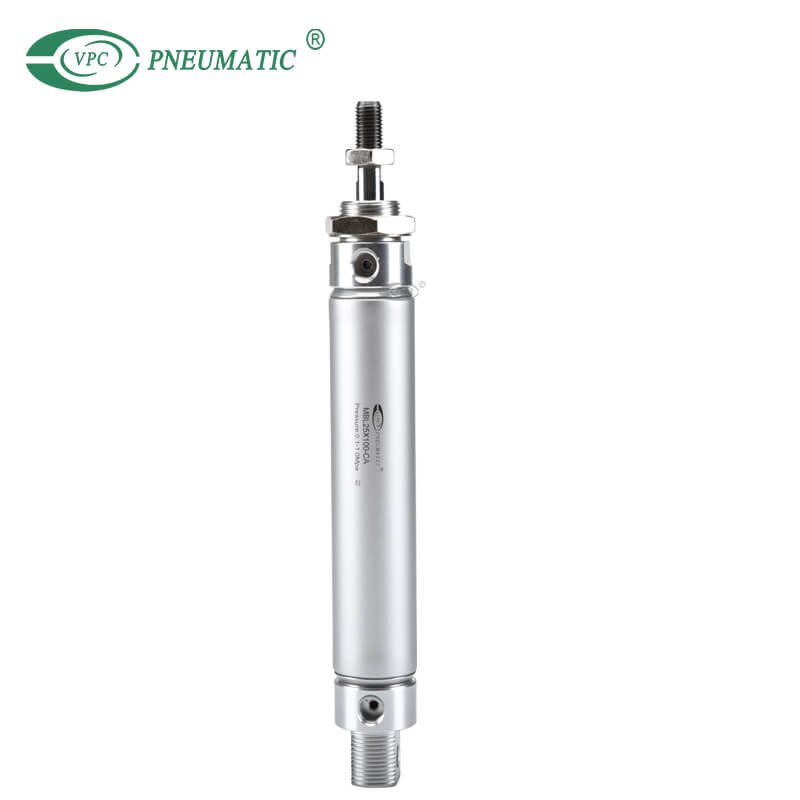

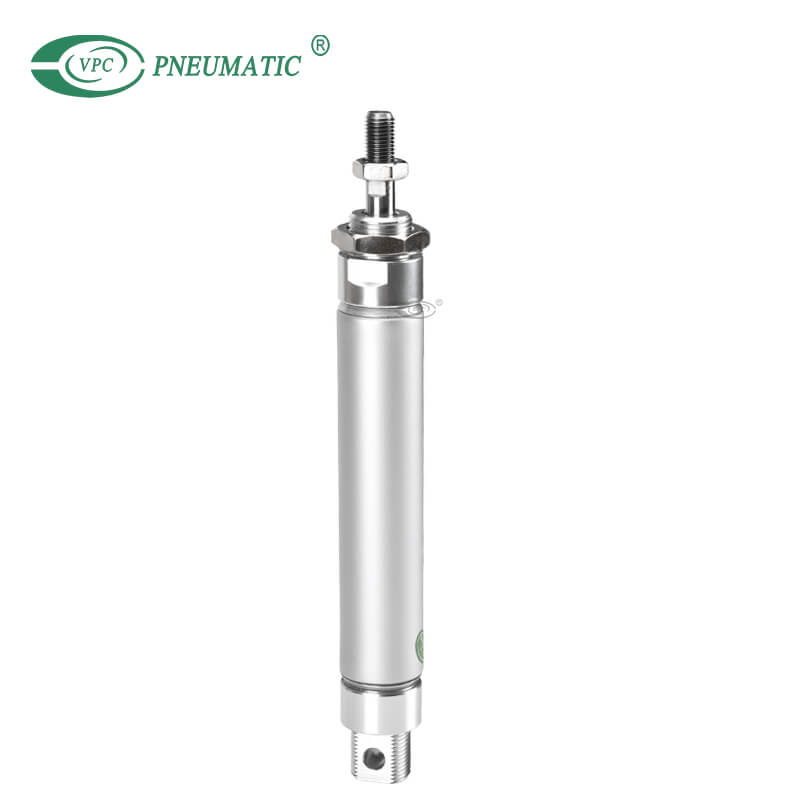

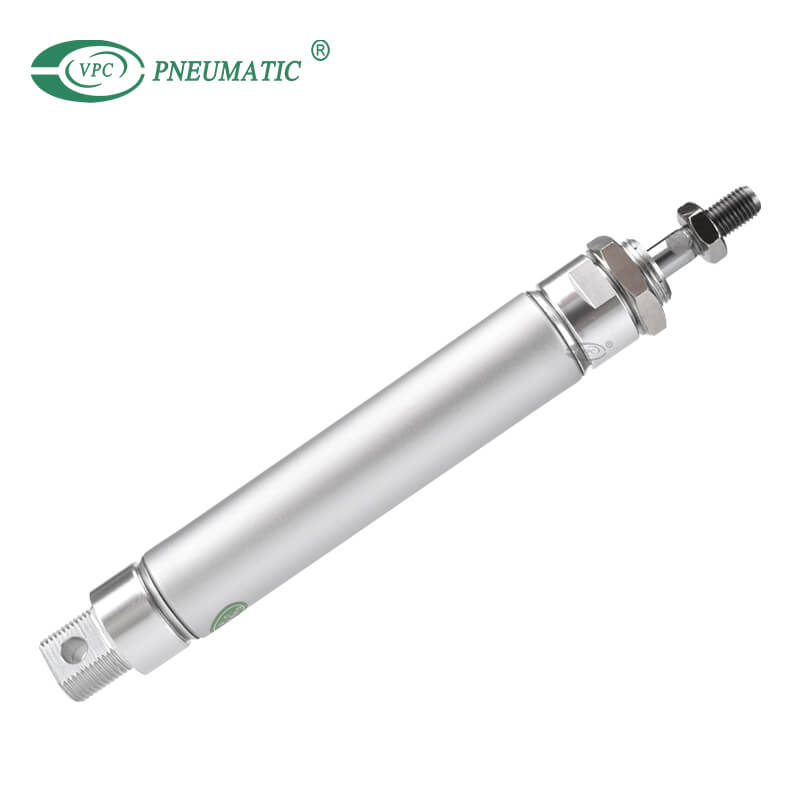

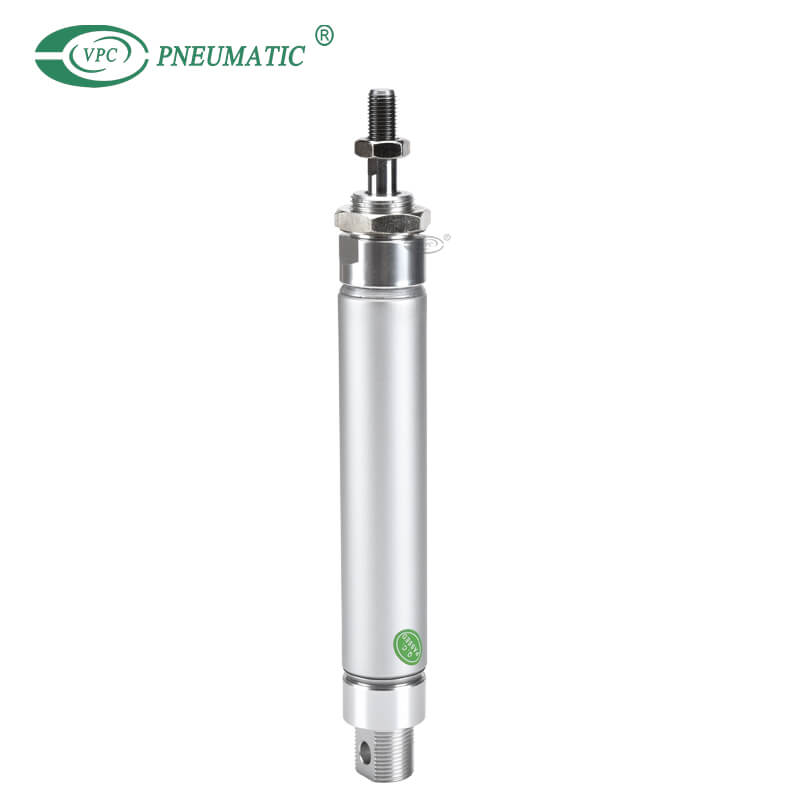

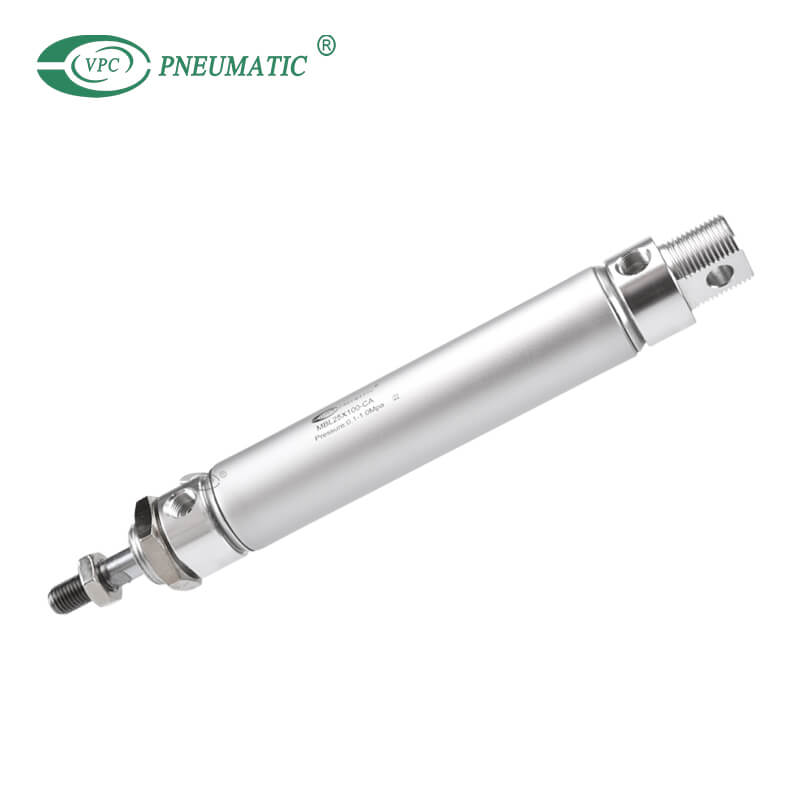

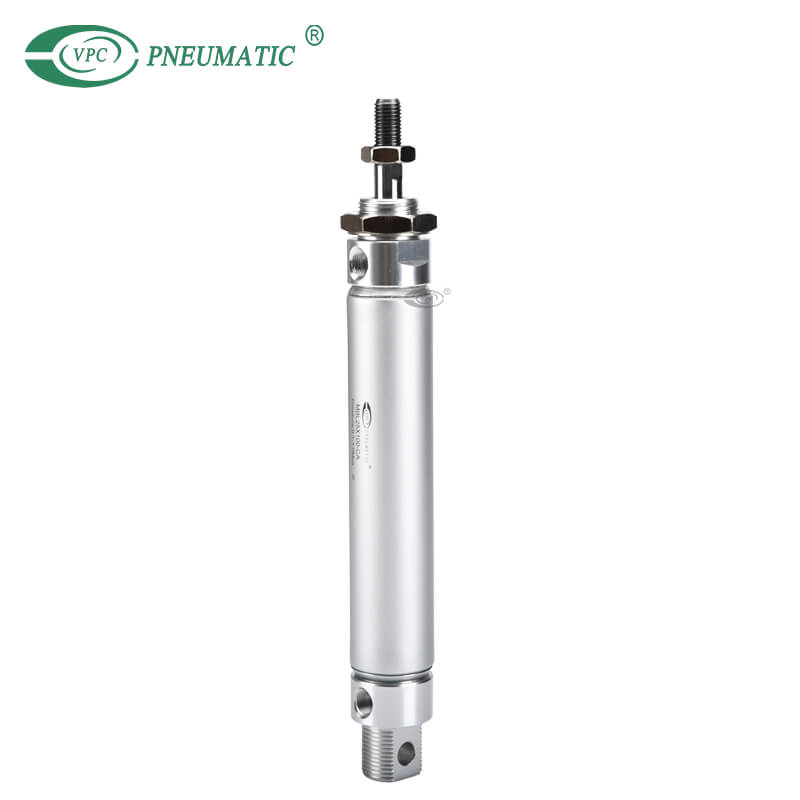

Rundzylinder aus Aluminiumlegierung der MBL-Serie, Ausführung mit rundem Endstück

Anteil an:
Der doppeltwirkende/einfachwirkende Luftzylinder der MBL-Serie hat 6 Bohrungsgrößen und kann alle Anwendungsanforderungen erfüllen.Das Rohr besteht aus schlaggepresstem Aluminium, um ein außergewöhnlich glattes Finish zu erzielen.Es stehen verschiedene Montagehalterungsoptionen zur Verfügung.Kolbenstangen-Innengewinde sind als Standardoption erhältlich.Signalgeberfähig.
  • MBL25x100-CA
  • VPC Pneumatic
  • 8412310090
Schauspieltyp:
Bohrungen:
Gewindetyp:
Standardhub :
Einstellbarer Hub:
Verfügbarkeitsstatus:

Produktbeschreibung

Produkteigenschaft

1. Die genietete Struktur wird angenommen, um die vordere und hintere Abdeckung und das Zylinderrohr zu verbinden, um es glaubwürdig zu machen.

2. Kolben nimmt heterogene Zwei-Wege-Dichtungsstruktur an.Es hat eine kompakte Größe und hat die Funktion der Fettreservierung.

3. Es gibt mehrere Modi für die hintere Abdeckung, was die Installation des Zylinders bequemer macht.

4. Es stehen Zylinder und Montagezubehör mit mehreren Spezifikationen zur Auswahl.


■  Codierer bestellen

Mini-Zylinder der MBL-Serie

MBL        20    x      50     S     CA      -        □      □


①→Modell

MBL: Doppeltwirkend

MBLC: Doppeltwirkend mit Dämpfung

MSBL: Einfachwirkender Druck

MTBL: Einfachwirkender Zug

MBLD: Doppelstange

MBLCD: Doppelstange mit Dämpfung

MBLJ: Einstellbarer Hub

MBLCJ: Einstellbarer Hub mit Dämpfung

→Bohrungsgröße

→ Schlaganfall

→Magnet

Leer: Ohne Magnet;S: Mit Magnet

→Rückseite

CA: runder Schwanz;U: Flacher Schwanz

→Montageart

→Gewindetyp

Produktspezifikationen

Bohrungsgröße (mm)202532405063
Schauspielerischer TypMSBL/MTBLEinfachwirkend-
MBL/MBLD/MBLJDoppelt wirkend
MBLC/MBLCD/MBLCJDoppeltwirkend mit Dämpfung
ArbeitsmediumSaubere Luft (40um Filterung)
ArbeitsdruckDoppelt wirkend0,15 bis 1,0 MPa
Einfachwirkend0,2 bis 1,0 MPa-
Beweisdruck1,5 MPa
Arbeitstemperatur﹣20℃ bis 70℃
GeschwindigkeitsbereichDoppeltwirkend: 30 bis 800 mm/s     Einfachwirkend: 50 bis 800 mm/s
Schlagtoleranz0 bis 150+1,4 mm,     >150+1,5mm
KissenMBLC, MBLCD, MBLCJ: Verstellbares Polster;Sonstiges: Stoßstange
AnschlussgrößeG1/8G1/4

*PT-Gewinde und NPT-Gewinde sind verfügbar.
