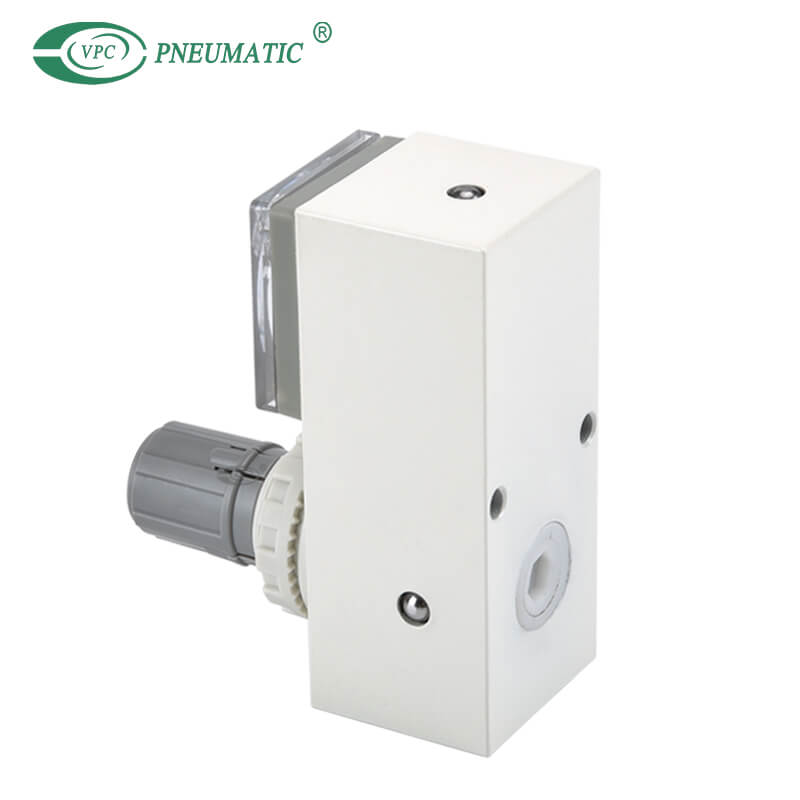

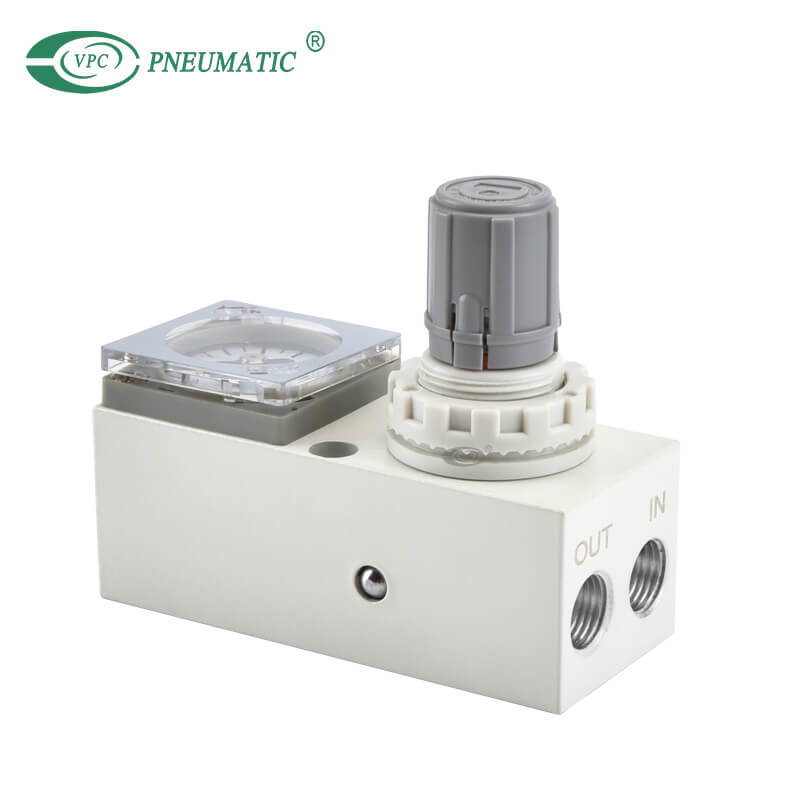

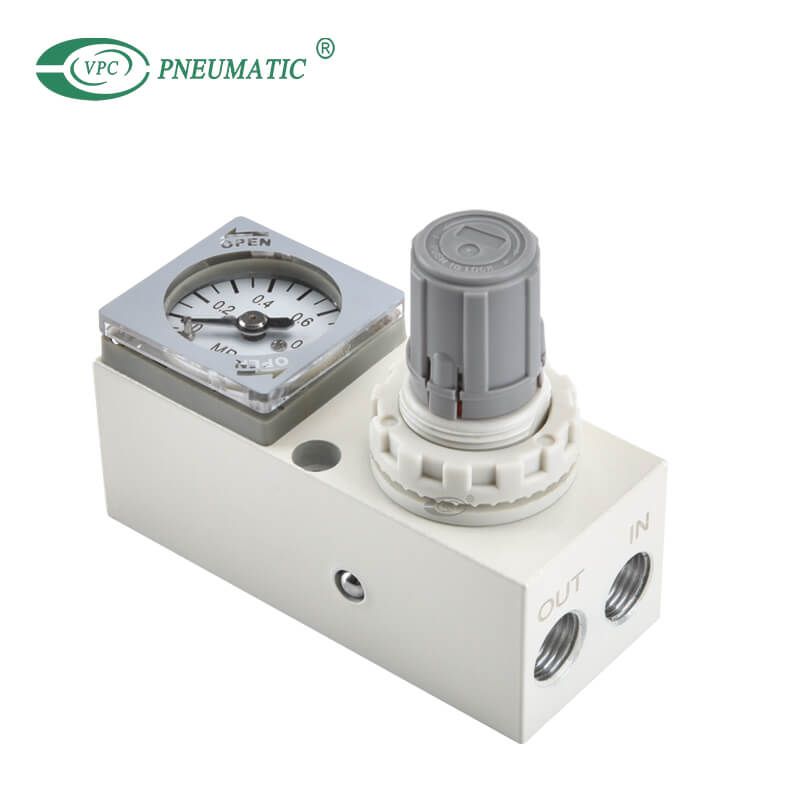

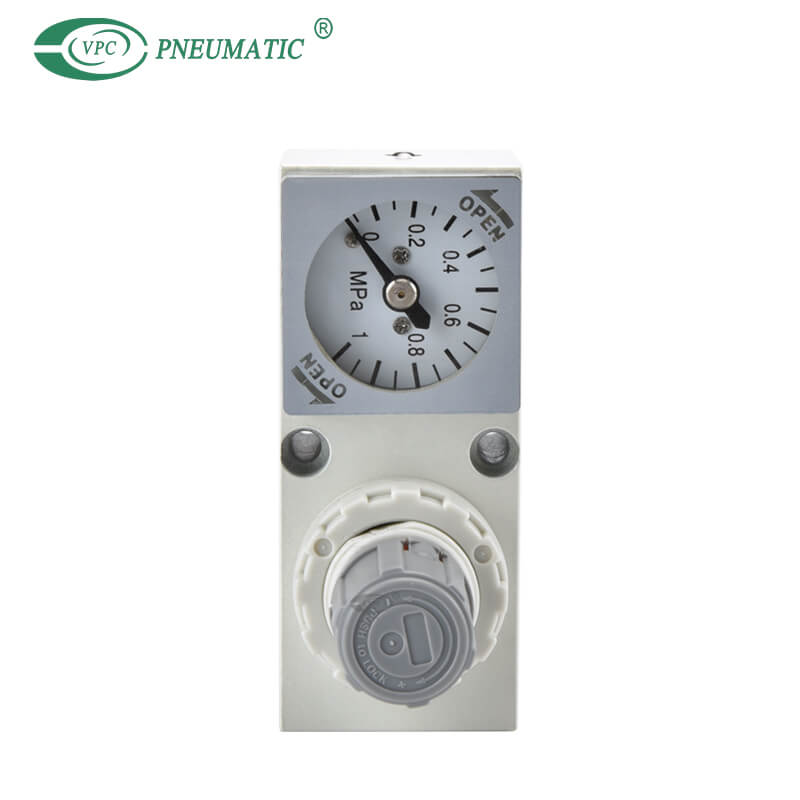

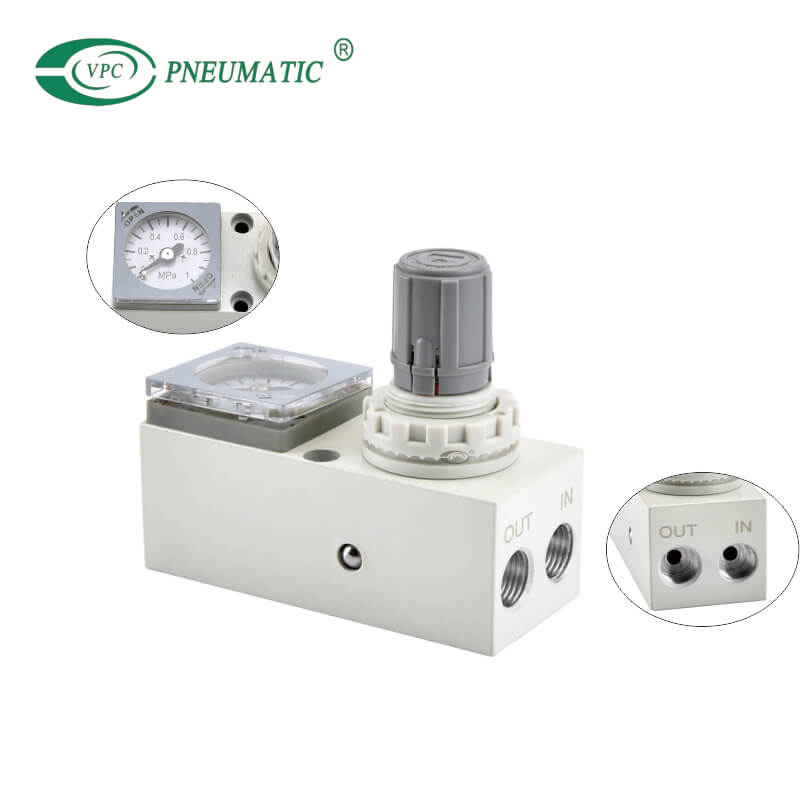

Regler der Serie ARM10F, Typ mit vorderem Griff

Anteil an:
Die Standardmodelle der Luftregler-Verteilerserie ARM sind mit 4 Anschlussmethoden erhältlich und verfügen über eine Rückflussfunktion.Modulare Stile können frei auf einer Verteilerstation montiert und mit dem neuen Griff schnell eingerichtet werden.
  • ARM10F

  • VPC Pneumatic

  • 8421399000

Arbeitsmedium:
Arbeitstemperatur:
Druckeinstellungsbereich:
Qualitätsgarantie:
Verfügbarkeitsstatus:

Produktbeschreibung

Produkteigenschaft

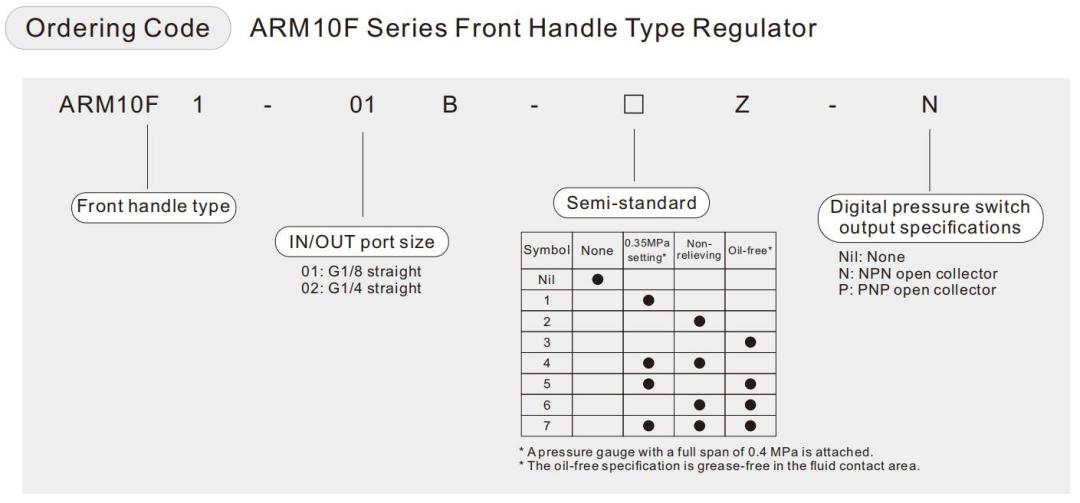

1. Regler für Verteiler, Ausführung mit Frontgriff

2. IN/OUT-Anschlusstyp: gerade und gebogen (metrisch und Zoll)

3. IN/OUT-Leitungsposition: unten, oben

4. Optionen: 0,35 MPa Einstellung, ohne Entlastung, ölfrei

5. Digitaler NPN- oder PNP-Druckschalterausgang

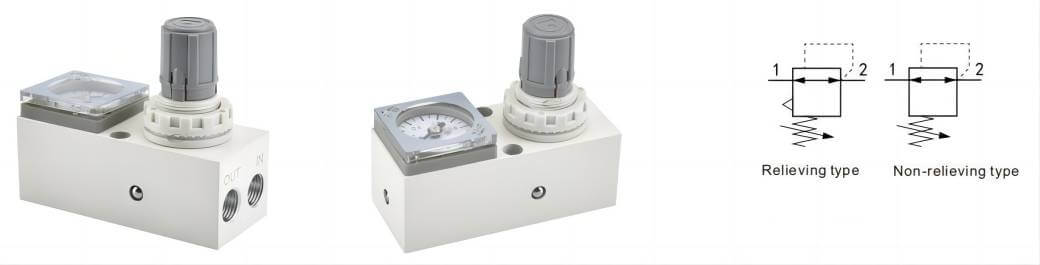

Symbol

pneumatischer Druckregler

*Ein Standardmodell ist mit einer Rückstaufunktion ausgestattet.

*Hauptventil öffnet, wenn der Eingangsdruck abgelassen wird, und dann fließt der Ausgangsdruck in die Eingangsseite zurück.



smc Luftregler

Produktspezifikationen

ModellARM10ARM10F
Konstruktion des Reglers
Direktes Handeln
ArbeitsprinzipKolbentyp
EntlastungsmechanismusStandardEntlastender Typ
Semi-StandardNicht entlastender Typ
RücklauffunktionInnerhalb (unausgeglichener Typ)
IN-Seite Schlauch-ADΦ4, Φ6
Äußerer Schlauch-AD
Φ4, Φ6
Beweisdruck1,5 MPa
max.Arbeitsdruck1,0 MPa
Druckbereich einstellenStandard0,05 bis 0,7 MPa
Semi-Standard

0,05 bis 0,35 MPa (Niederdrucktyp)

ArbeitsmediumLuft
Arbeitstemperatur5 bis 60℃

*0,1 MPa oder größerer Einstelldruck ist erforderlich, wenn es im Gegenstrom verwendet wird.

*5 bis 50℃, wenn der digitale Druckschalter verwendet wird.


Produkt-FAQ

Q1.Was ist eine FRL-Einheit?

Eine FRL-Einheit besteht aus einem Filter (F), einem Regler (R) und einem Öler (L).Diese einzelnen Einheiten können zu einer Einheit kombiniert werden, um saubere Luft in einem pneumatischen System zu gewährleisten.Es ist auch möglich, jede Komponente einzeln zu verwenden.


Q2.Was ist die FRL-Einheit, um ihre Funktionsweise und Funktion zu erklären?

Druckluft, die pneumatischen Systemen zugeführt wird, kann oft verunreinigt, unter Überdruck stehen oder nicht geschmiert sein.Hier kommen Filterregler-Ölereinheiten ins Spiel. FRL-Einheiten werden verwendet, um Schäden an nachgeschalteten Geräten zu vermeiden, indem sichergestellt wird, dass die an Kraftmaschinen gelieferte Druckluft kontaminationsfrei ist.


Q3.Wie wähle ich eine FRL-Einheit aus?

In den meisten Fällen würden Sie zwischen FRL-Einheiten mit 2 oder 3 Stufen wählen.Wussten Sie, dass beide Lösungen die gleiche Aufgabe erfüllen können?Beide Lösungen liefern die gleichen drei 3 Funktionen (Regelung, Filterung, Schmierung).Die Hauptunterschiede zwischen diesen beiden Arten von FRLs sind Ästhetik und Kompaktheit.


Q4.Welches Öl wird in FRL verwendet  Einheit?

Schmiermittel einfüllen.  Verwenden Sie für die Schmiervorrichtung Turbinenöl ISO VG 32.Trennen Sie die Luftzufuhr.Entfernen Sie zuerst die Ölschale und füllen Sie Öl unter den maximalen Füllstand ein.Ziehen Sie den Stopfen nach unten und drehen Sie die Ölschale zu beiden Seiten, um sie zu entfernen.


Mehr darüber lernen FRL-Einheiten, wenden Sie sich bitte an VPC!
