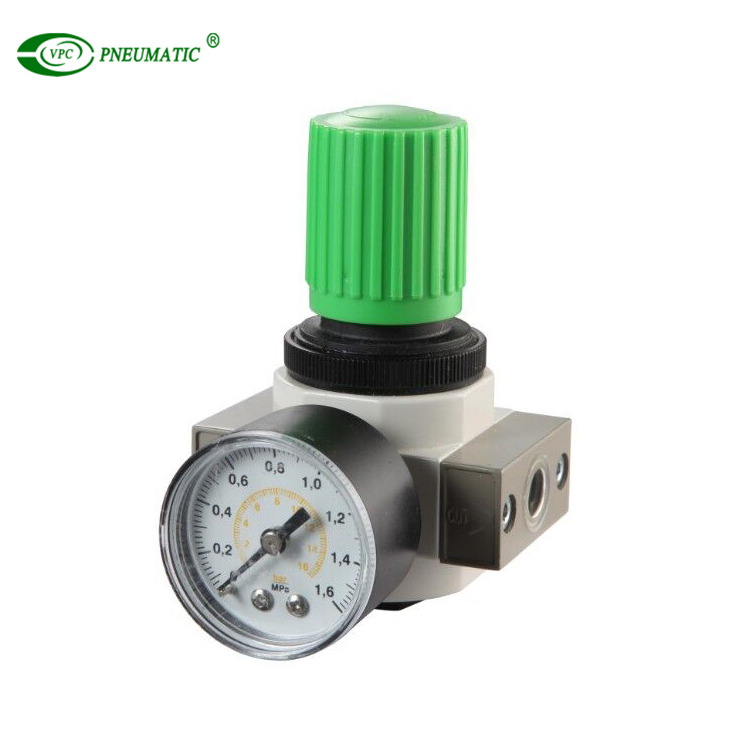

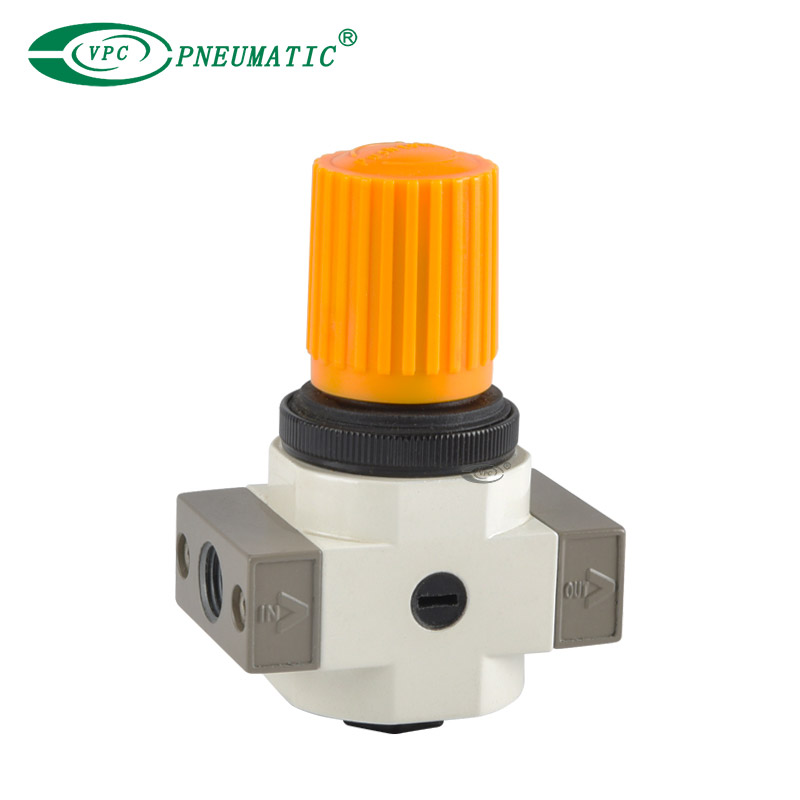

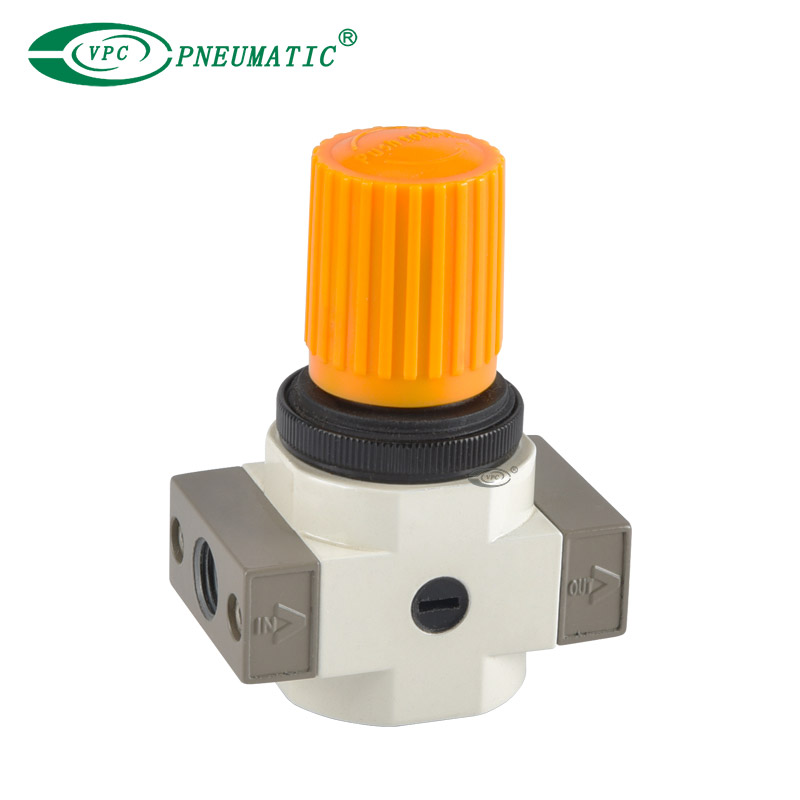

Produktbeschreibung
1. Hohe Durchflussrate.
2. Die Sicherung der Einstellwerte erfolgt durch Arretierung des Drehknopfes.
3. Gute Regeleigenschaften mit minimaler Druckhysterese.
4. Mini-, Midi-Größe: direkt betätigter Membranregler.
5. Maxi-Größe: vorgesteuertes Kolbenregelventil, Membranregler.
6. Optionale Rücklaufmöglichkeit zur Entlüftung von Ausgang 2 zu Eingang 1.
7. Mit optionalem Manometer: 0,5 bis 7 bar und 0,5 bis 12 bar.
8. Zwei Manometeranschlüsse für unterschiedliche Einbaumöglichkeiten, auch für Frontplattenmontage geeignet.

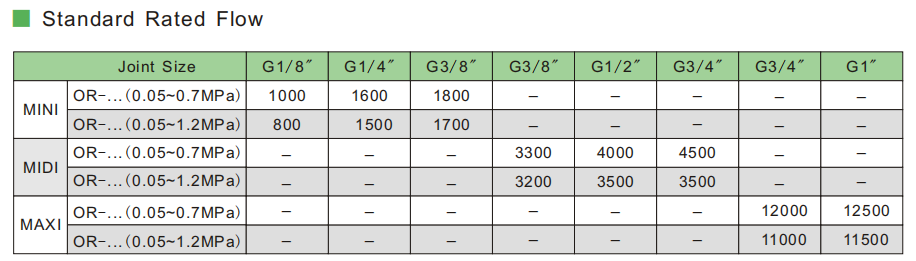

Produktspezifikationen
| Spezifikation | MINI | MIDI | MAXI | ||||||
| Anschlussgröße | G1/8 | G1/4 | G3/8 | G3/8 | G1/2 | G3/4 | G3/4 | G1 | |
| Arbeitsmedium | Druckluft | ||||||||
| Merkmale der Struktur | Sinterfilter mit Wasserabscheider, MINI/MIDI: Membranregler; MAXI: Kolbenregler, Direktöler mit konstanter Dichte | ||||||||
| Befestigungsart | Rohrmontage oder Fußmontage | ||||||||
| Montageposition | Beliebig | ||||||||
| Primärdruck | 0,1 ~ 1,6 MPa | ||||||||
| Arbeitsdruck | 0,05–1,2 MPa/0,05–0,7 MPa | ||||||||
| Arbeitstemperaturbereich | 0~60℃ | ||||||||
| Materialinformationen | Gehäuse: Zinkdruckguss, Filterschale und Öl: PC; Schüsselschutz aus Metall: Aluminiumlegierung, Dichtung: NBR, Einstellknopf: POM | ||||||||
| Einstellungsgrad | 0,05–0,7 MPa | ||||||||
| 0,05–0,7 MPa | |||||||||
| Gewicht | Mit Manometer | 350g | 720g | 1200g | |||||
| Ohne Druckbereich | 300 g | 660g | 1100g | ||||||
Hauptabmessungen
