| Arbeitsmedium: | |
|---|---|

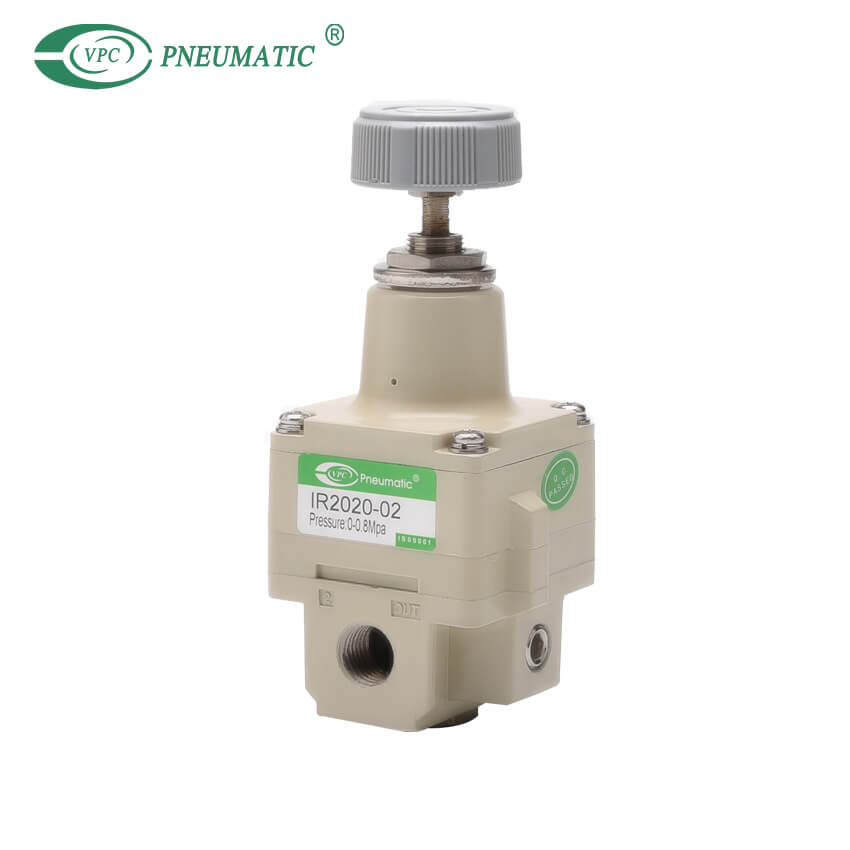

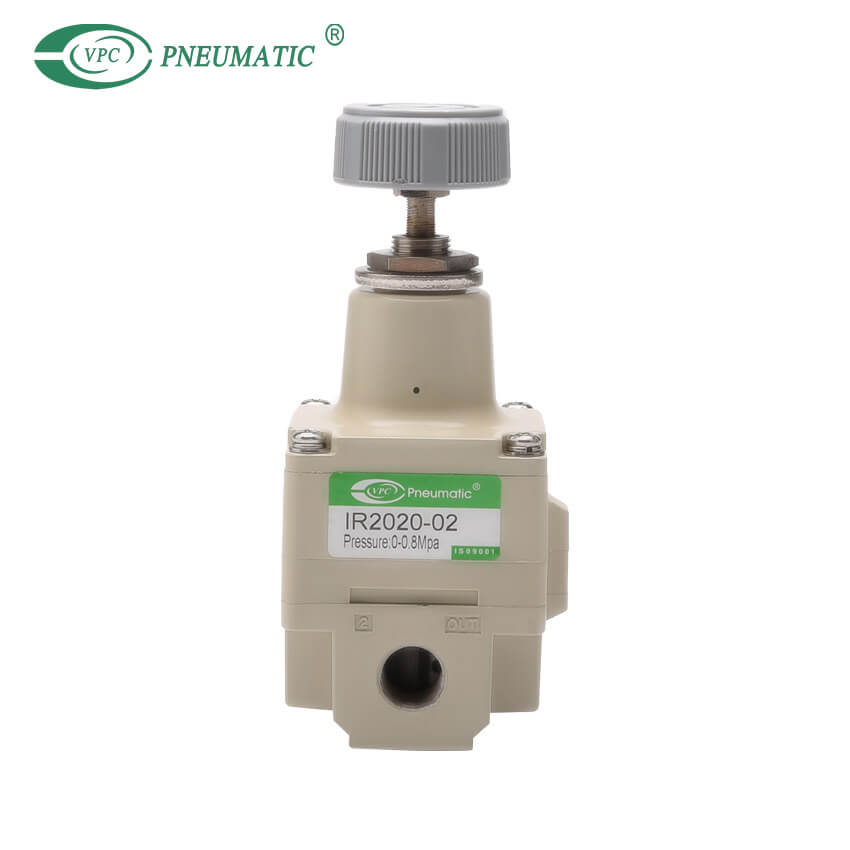

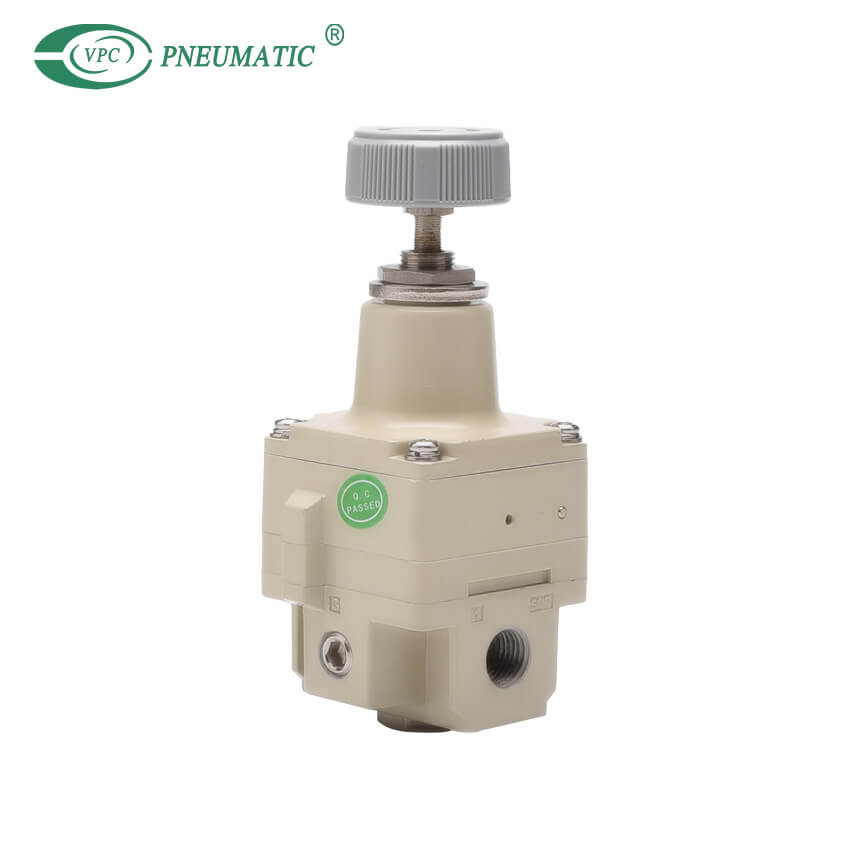

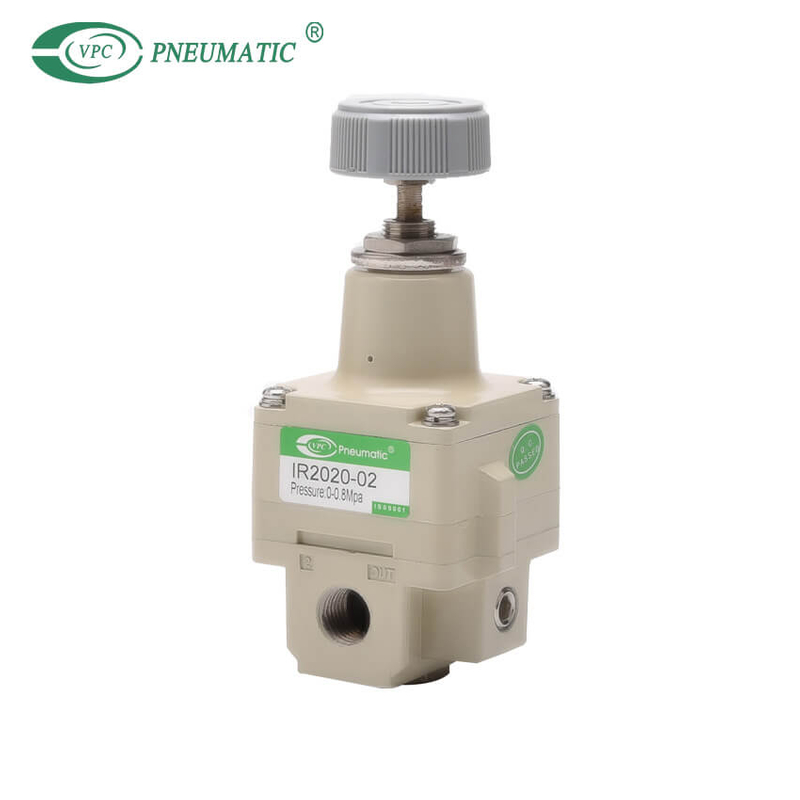

Produktspezifikation
IR - 2① 0② 0③ 0 - □④ 02⑤ □⑥ - □⑦ - □⑧
① 2 → Körpergröße
| 1 | IR1000-Serie |
| 2 | IR2000-Serie |
| 3 | IR3000-Serie |
② 0 → Art der Einstellung
| 0 | Grundtyp (Knopf) |
| 1Anmerkung 1) | Luftbetriebener Typ |
③ 0 → Druckbereich einstellen
| 0 | 0,005 bis 0,2 MPa |
| 1 | 0,01 bis 0,4 MPa |
| 2 | 0,01 bis 0,8 MPa |
| 0 | 0,01 bis 0,2 MPa |
| 1 | 0,01 bis 0,4 MPa |
| 2 | 0,01 bis 0,8 MPa |
④ □ → Gewindetyp
| Null | Rc |
| N | NVV※ |
| F | G※ |
※Semi-Standard
⑤ 02 → Anschlussgröße
| Symbol | Größe | Anwendung | ||
| IR1000 | IR2000 | IR3000 | ||
| 01 | 1/8 | ● | ||
| 02 | 1/4 | ● | ● | |
| 03 | 3/8 | ● | ||
| 04 | 1/2 | ● | ||
⑥ □ → Gewindetyp
| Null | Keiner |
| B | mit Halterung |
| GAnmerkung 2) | mit Manometer |
⑦ □ → Suffix 1
| Null | – |
| TNotiz 3) | Für Umgebungen mit hohen Temperaturen (-5 bis 100℃) |
| LAnmerkung4),5) | Für Umgebungen mit niedrigen Temperaturen (-30 bis 60℃) |
⑧ □ → Suffix 2
| Null | – |
| RAnmerkung6) | Halterung, Namensschild, Montage auf der gegenüberliegenden Seite |
⑨ □ → Auf Bestellung gefertigtAnmerkung7)
| Symbol | Spezifikation |
| X1 | Spezifikationen ohne Fett |
| X170 | Kompatibel mit modularen Verbindungshalterungen (mit modularem Adapter) |
| X465 | Mit digitalem Druckschalter (ISE30A) |
Hinweis 1) Der luftbetriebene Typ ist nur IR2120 und IR3120.
Anm. 2) Beim Modell mit Manometer (G) wird das Manometer zusammen geliefert, jedoch nicht zusammengebaut.
Hinweis 3) Max.80 °C für die Hochtemperaturumgebungsspezifikation T mit Manometer (G)
Anm. 4) Für die Niedrigtemperaturumgebungsspezifikation L sind Kombinationen mit dem Manometer (G) nicht verfügbar.
Hinweis 5) Die Spezifikation L für Niedertemperaturumgebungen ist für die IR1000-Serie nicht verfügbar.
Anm. 6) Die Standardmontageposition des Typenschilds ist auf der Vorderseite, wenn man den Präzisionsregler mit der SUP-Seite nach links und der OUT-Seite nach rechts betrachtet.Die Halterung ist auf der Rückseite befestigt.
Hinweis 7) Das Produkt für die folgenden Spezifikationen ist ebenfalls erhältlich:
Präfix (10-): Saubere Serie
Präfix (25A-): Sekundärbatterie kompatibel
Präfix (80-): Ozonbeständig (Fluorkautschuk-Spezifikation)
IRMOO: Verteilerspezifikationen (nur für die Serien IR1000 und IR2000). Außer luftbetriebene Ausführung und IR3000-Serie)
Produktbeschreibung
| Modell | Grundtyp | Luftbetriebener Typ | |||
| IR10□0 | IR20□0 | IR30□0 | IR2120 | IR3120 | |
| Arbeitsmedium | Luft | ||||
| Max.Arbeitsdruck | 1,0 MPa | ||||
| Mindest.Arbeitsdruck*1） | Druck + 0,05 MPa einstellen | Druck einstellen + 0,1 MPa | Druck einstellen + 0,05 MPa | Druck einstellen + 0,1 MPa | |
| Druckbereich einstellen | IR1000: 0,005 bis 0,2 MPa IR1010: 0,01 bis 0,4 MPa IR1020: 0,01 bis 0,8 MPa | IR2000: 0,005 bis 0,2 MPa IR2010: 0,01 bis 0,4 MPa IR2020: 0,01 bis 0,8 MPa | IR3000: 0,01 bis 0,2 MPa IR3010: 0,01 bis 0,4 MPa IR3020: 0,01 bis 0,8 MPa | 0,01 bis 0,8 MPa | 0,01 bis 0,8 MPa |
| Eingangssignaldruck*2） | — | 0,01 bis 0,8 MPa | 0,01 bis 0,8 MPa | ||
| Empfindlichkeit*3) | Innerhalb von 0,2 % der Gesamtspanne | ||||
| Wiederholbarkeit*3) | Innerhalb von ±0,5 % der Gesamtspanne | ||||
| Linearität*4） | — | Innerhalb von ±1 % der Gesamtspanne | |||
Luftverbrauch*5） (Bei einem Versorgungsdruck von 1,0 MPa) | 4,4 l/min (ANR) oder weniger | 4,4 l/min (ANR) oder weniger | 11,5 l/min (ANR) oder weniger | 4,4 l/min (ANR) oder weniger | 11,5 l/min (ANR) oder weniger |
| Anschlussgröße | Rc1/8 | Rc1/4 | Rc1/4,3/8,1/2 | Rc1/4 | Rc1/4,3/8,1/2 |
| Druckanzeige | Rc1/8 (2 Standorte) | ||||
| Arbeitstemperatur | -5 bis 60℃ (Kein Gefrieren) | ||||
*1) Bei der Bedingung, dass auf der Ausgangsseite kein Durchfluss vorhanden ist.Achten Sie darauf, neben dem eingestellten Druck auch einen Mindestdifferenzdruck einzuhalten von 0,05 MPa für die Serien IR1000 und IR2000 und 0,1 MPa für die Serien IR3000.
*2) Gilt nur für die luftbetriebenen Typen IR2120 und IR3120.Ausgenommen ist der Grundtyp.
*3) Charakteristische Werte unterliegen Bedingungen, bei denen andere Merkmale, wie z. B. säkulare Veränderungen und Temperaturänderungen, Sind nicht enthalten.
*4) Gibt die Linearität des Ausgangsdrucks in Bezug auf den Eingangssignaldruck an.
*5) Luft wird normalerweise über eine Entlüftungsöffnung oder einen Auslassanschluss in die Atmosphäre abgegeben.
| Beschreibung | Teile-Nr. | ||||||||
| IR1000 | IR1010 | IR1020 | IR2000 | IR2010 | IR2020/2120 | IR3000 | IR3010 | IR3020/3120 | |
| Halterung | P36201023 | P36202028 | P362030-20* | ||||||
| Manometer (Rc, G) | G33-2-01 | G33-4-01 | G33-10-01 | G43-2-01 | G43-4-01 | G43-10-01 | G43-2-01 | G43-4-01 | G43-10-01 |
* Eine Halterung und zwei Befestigungsschrauben (M5 x 35). Um die Halterung zu montieren, entfernen Sie zwei Karosserieschrauben (M5 x 30) am Typenschild auf der gegenüberliegenden Seite und ersetzen die beiden angebrachten Halterungsbefestigungsschrauben (M5 x 35).
| Beschreibung | Anwendbares Modell | ||
| IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
| ①Luftfilter | AF20-A | AF30-A | AF40-A |
| ②Nebelabscheider | AFM20-A | AFM30-A | AFM40-A |
| ③Schnittstelle | Y200-A | Y300-A | Y400-A |
| ④Schnittstelle mit Halterung | Y200T-A | Y300T-A | Y400T-A |
* Der am Made-to-Order-Produkt angebrachte modulare Adapter (IR□□□□-□□-X170) wird zusammen geliefert, jedoch nicht montiert.
Hauptabmessungen
