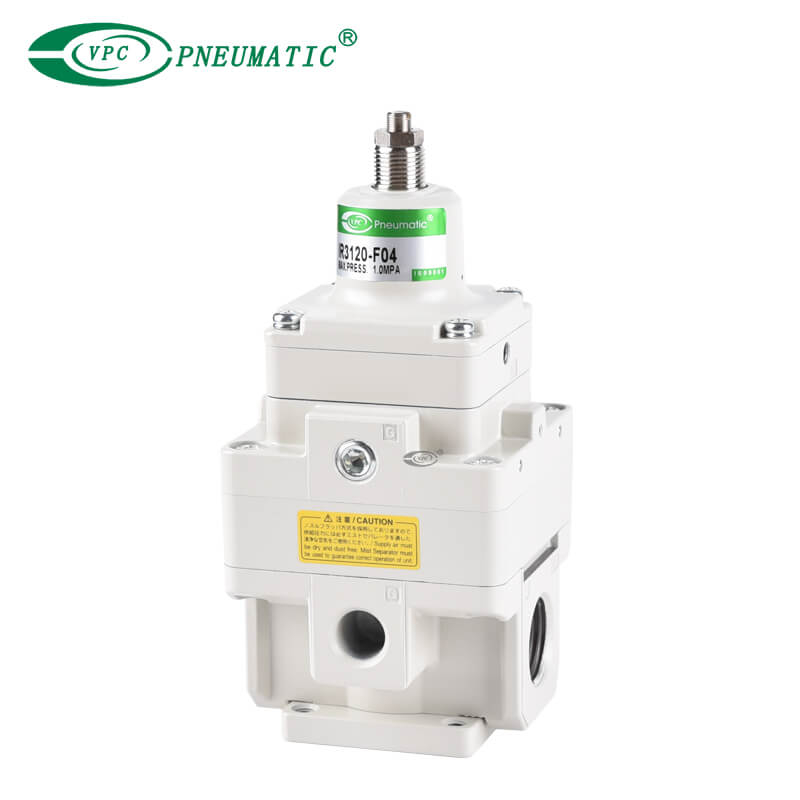

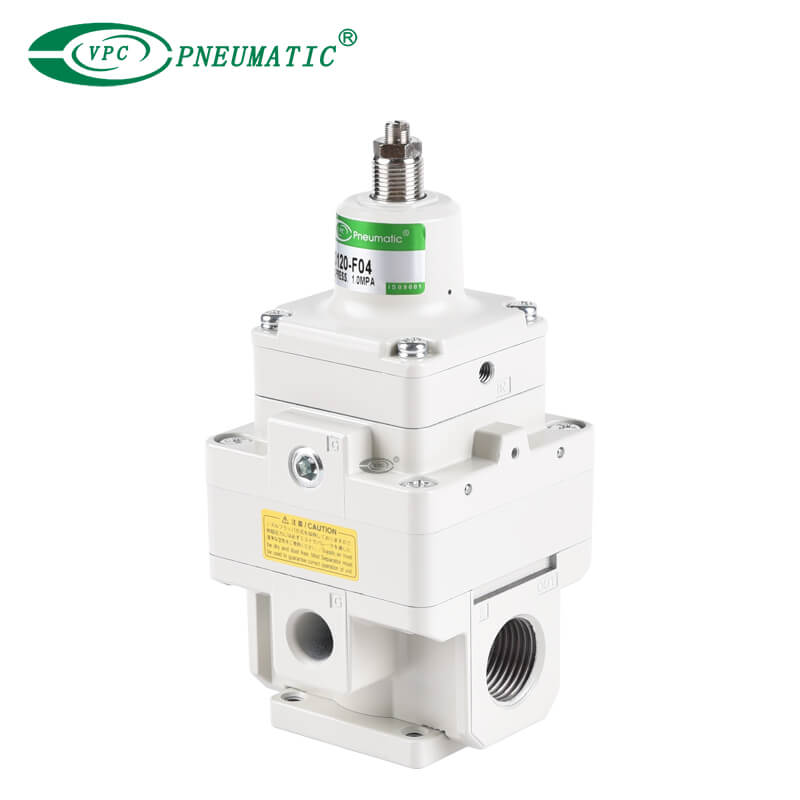

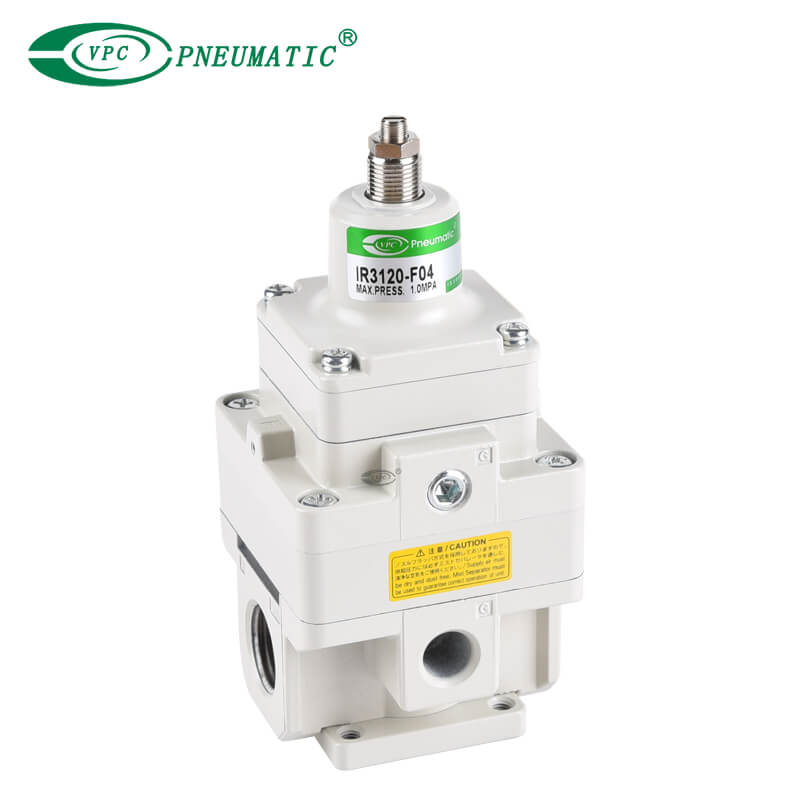

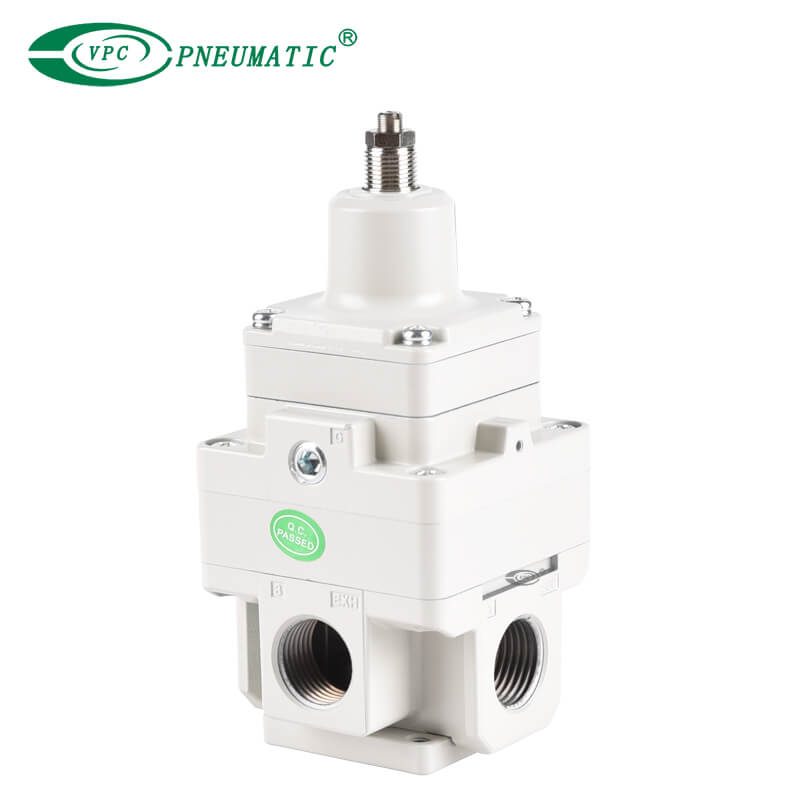

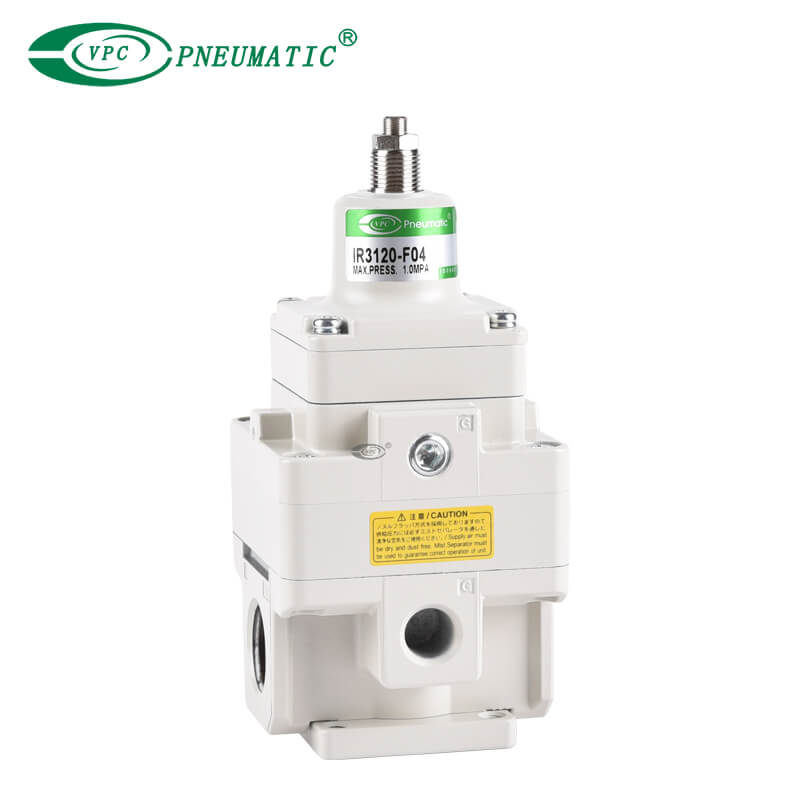

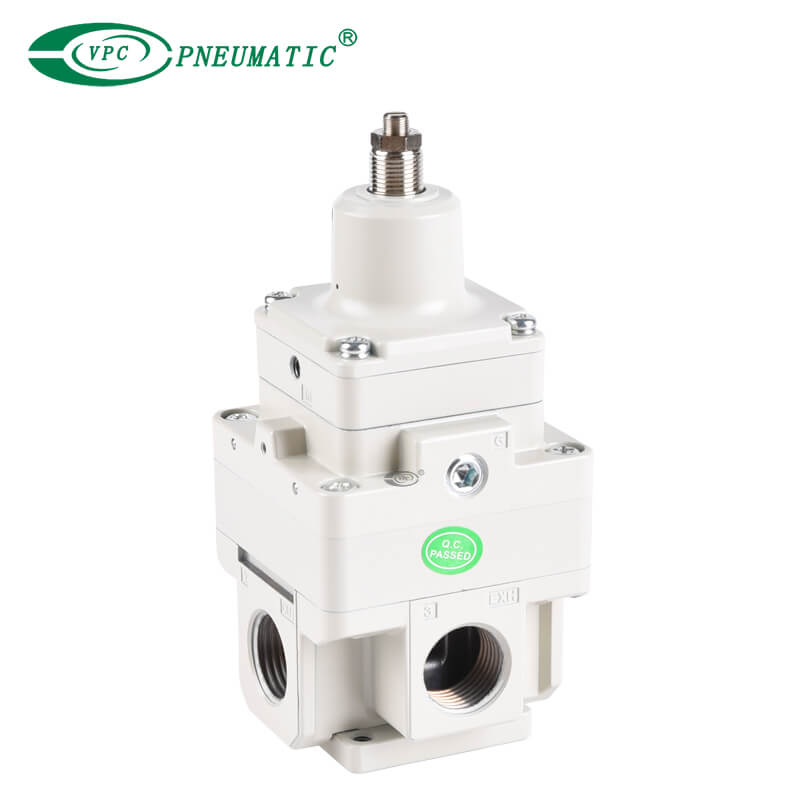

IR3120-F04
VPC Pneumatic
Arbeitsmedium: | |
---|---|
Einstellungstyp: | |
Gewindetyp: | |
Verfügbarkeitsstatus: | |
Produktspezifikation
1. Präzise und stabile Druckregelung, unabhängig von Druck-, Durchfluss- und Temperaturschwankungen.
2. Erweiterter Druckbereich bis 0,8 MPa.
3. Erhöhte Empfindlichkeit 0,2 % FS
4. Max.Durchflussrate bis zu 6000 l/min.
5. Manometer können vorne und hinten installiert und in jeder FRL-Kombination verwendet werden.Einheiten.
6. Hervorragende Druckentlastungseigenschaften zur Aufrechterhaltung eines konstanten Drucks im Falle eines umgekehrten Flüssigkeitsflusses.
7. Die aus hochwertigen Materialien wie einer Zinklegierung gefertigten Regler gewährleisten Haltbarkeit und Langlebigkeit unter verschiedenen Umgebungsbedingungen.
8. Geeignet für die industrielle Automatisierung, Instrumentierung und Prozesssteuerung.
Produktbeschreibung

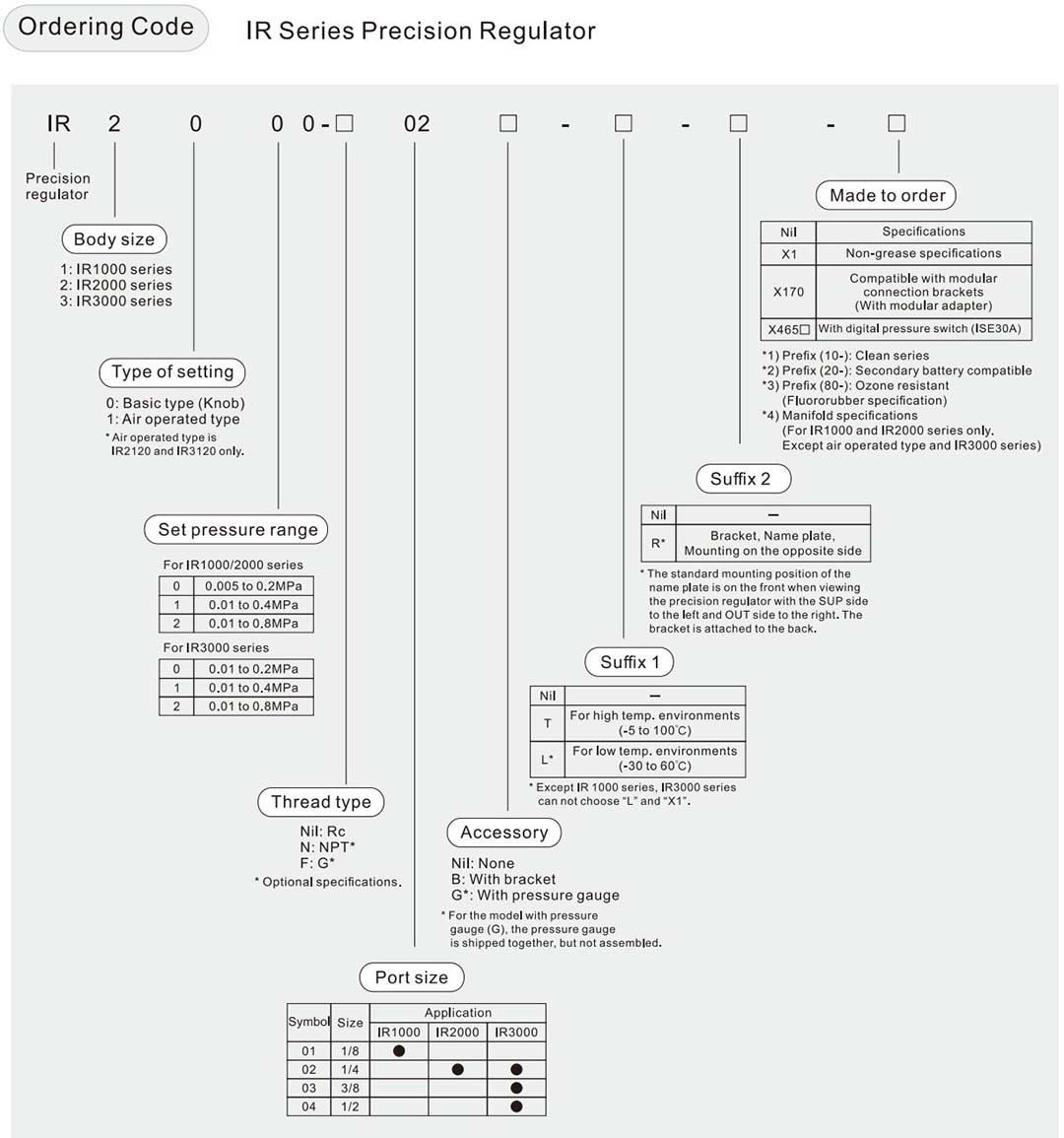

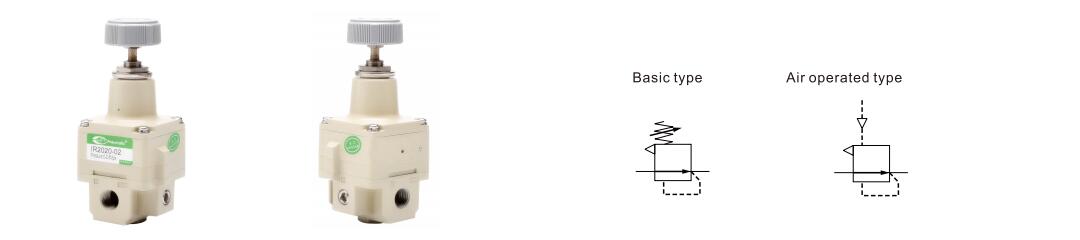

Modell | Grundtyp | Luftbetriebener Typ | |||
IR10□0 | IR20□0 | IR30□0 | IR2120 | IR3120 | |
Arbeitsmedium | Luft | ||||
Max.Arbeitsdruck | 1,0 MPa | ||||
Mindest.Arbeitsdruck*1) | Druck + 0,05 MPa einstellen | Druck einstellen + 0,1 MPa | Druck einstellen + 0,05 MPa | Druck einstellen + 0,1 MPa | |
Druckbereich einstellen | IR1000: 0,005 bis 0,2 MPa IR1010: 0,01 bis 0,4 MPa IR1020: 0,01 bis 0,8 MPa | IR2000: 0,005 bis 0,2 MPa IR2010: 0,01 bis 0,4 MPa IR2020: 0,01 bis 0,8 MPa | IR3000: 0,01 bis 0,2 MPa IR3010: 0,01 bis 0,4 MPa IR3020: 0,01 bis 0,8 MPa | 0,01 bis 0,8 MPa | 0,01 bis 0,8 MPa |
Eingangssignaldruck*2) | — | 0,01 bis 0,8 MPa | 0,01 bis 0,8 MPa | ||
Empfindlichkeit*3) | Innerhalb von 0,2 % der Gesamtspanne | ||||
Wiederholbarkeit*3) | Innerhalb von ±0,5 % der Gesamtspanne | ||||
Linearität*4) | — | Innerhalb von ±1 % der Gesamtspanne | |||
Luftverbrauch*5) (Bei einem Versorgungsdruck von 1,0 MPa) | 4,4 l/min (ANR) oder weniger | 4,4 l/min (ANR) oder weniger | 11,5 l/min (ANR) oder weniger | 4,4 l/min (ANR) oder weniger | 11,5 l/min (ANR) oder weniger |
Anschlussgröße | Rc1/8 | Rc1/4 | Rc1/4,3/8,1/2 | Rc1/4 | Rc1/4,3/8,1/2 |
Druckanzeige | Rc1/8 (2 Standorte) | ||||
Arbeitstemperatur | -5 bis 60℃ (Kein Gefrieren) |
*1) Unter der Bedingung, dass auf der Ausgangsseite kein Durchfluss vorhanden ist.Achten Sie darauf, neben dem eingestellten Druck auch einen Mindestdifferenzdruck einzuhalten von 0,05 MPa für die Serien IR1000 und IR2000 und 0,1 MPa für die Serien IR3000.
*2) Gilt nur für die luftbetriebenen Typen IR2120 und IR3120.Ausgenommen ist der Grundtyp.
*3) Charakteristische Werte unterliegen Bedingungen, bei denen andere Merkmale, wie z. B. säkulare Veränderungen und Temperaturänderungen, Sind nicht enthalten.
*4) Gibt die Linearität des Ausgangsdrucks in Bezug auf den Eingangssignaldruck an.
*5) Luft wird normalerweise über eine Entlüftungsöffnung oder einen Auslassanschluss in die Atmosphäre abgegeben.
Beschreibung | Teile-Nr. | ||||||||
IR1000 | IR1010 | IR1020 | IR2000 | IR2010 | IR2020/2120 | IR3000 | IR3010 | IR3020/3120 | |
Halterung | P36201023 | P36202028 | P362030-20* | ||||||
Manometer (Rc, G) | G33-2-01 | G33-4-01 | G33-10-01 | G43-2-01 | G43-4-01 | G43-10-01 | G43-2-01 | G43-4-01 | G43-10-01 |
* Eine Halterung und zwei Befestigungsschrauben (M5 x 35). Um die Halterung zu montieren, entfernen Sie zwei Karosserieschrauben (M5 x 30) am Typenschild auf der gegenüberliegenden Seite und ersetzen die beiden angebrachten Halterungsbefestigungsschrauben (M5 x 35).

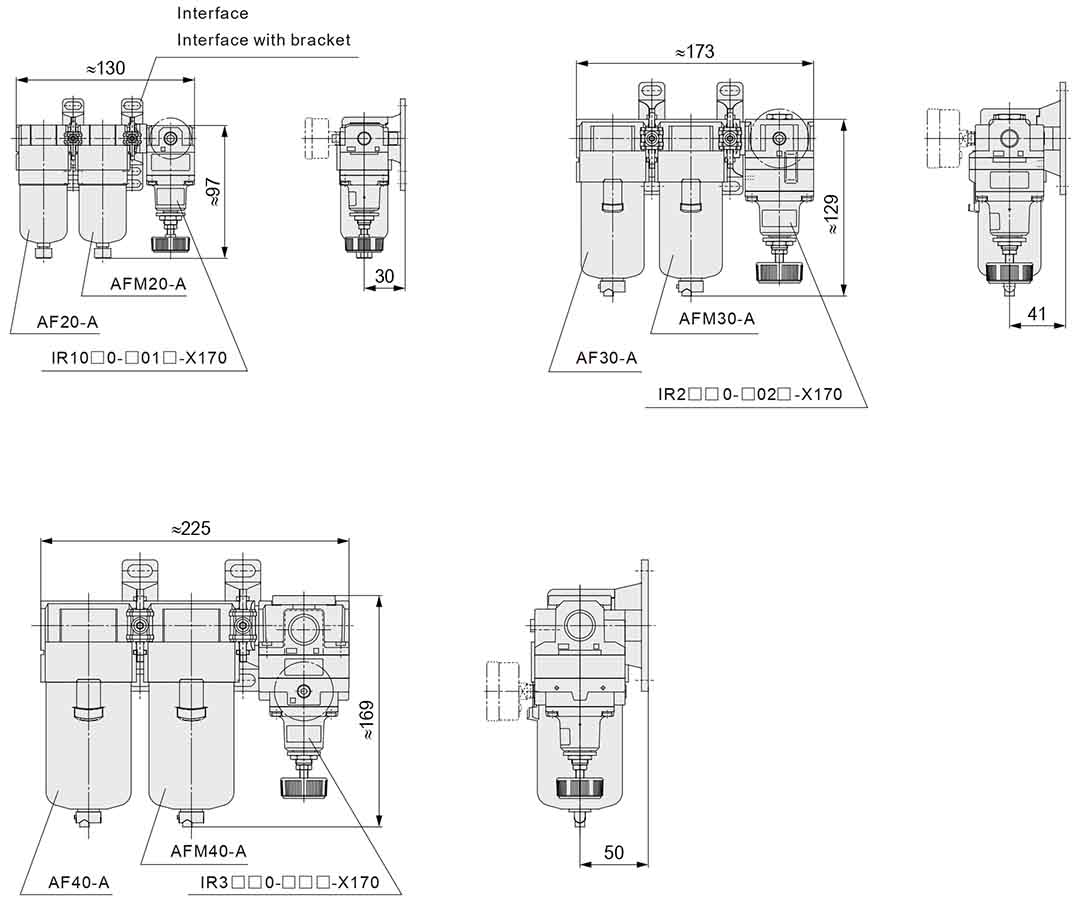

Beschreibung | Anwendbares Modell | ||
IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
①Luftfilter | AF20-A | AF30-A | AF40-A |
②Nebelabscheider | AFM20-A | AFM30-A | AFM40-A |
③Schnittstelle | Y200-A | Y300-A | Y400-A |
④Schnittstelle mit Halterung | Y200T-A | Y300T-A | Y400T-A |
* Der am Made-to-Order-Produkt angebrachte modulare Adapter (IR□□□□-□□-X170) wird zusammen geliefert, jedoch nicht montiert.

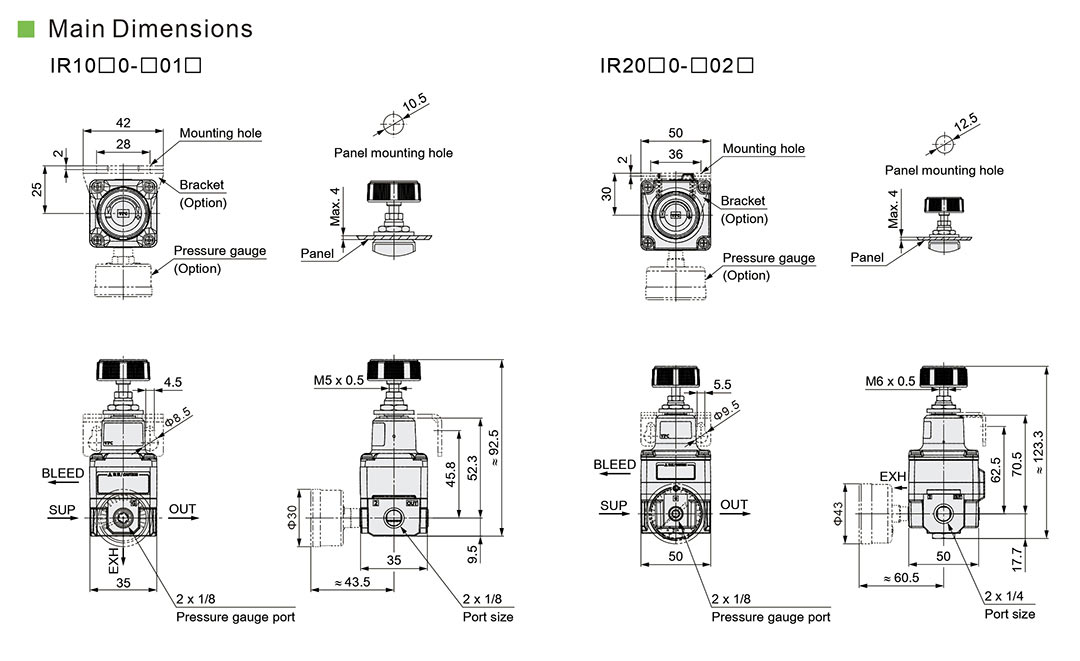

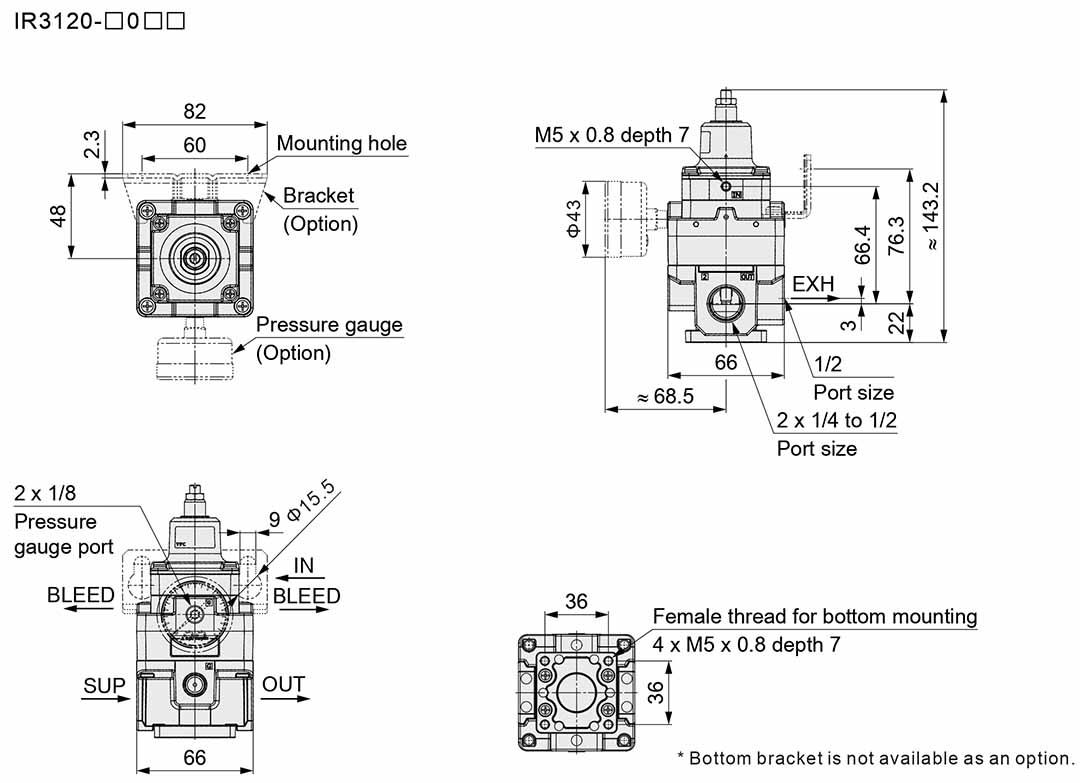

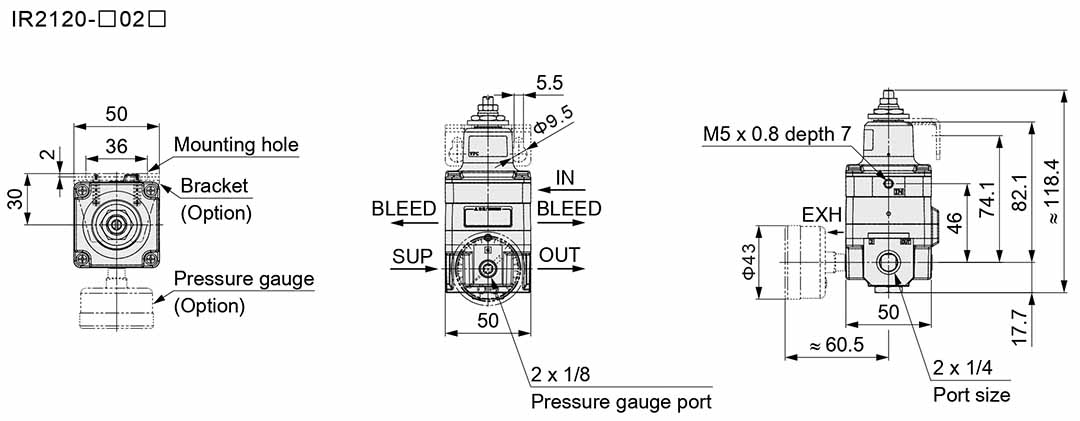

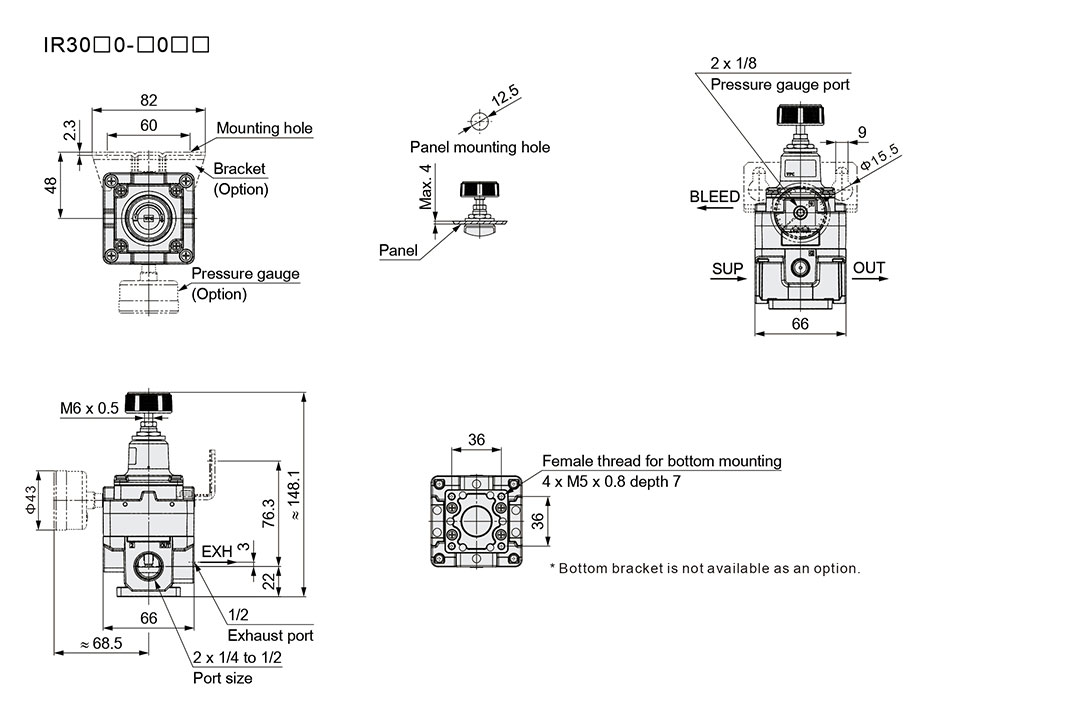

Hauptabmessungen
