| Stoff: | |
|---|---|
| Anwendbare Zylinder: | |

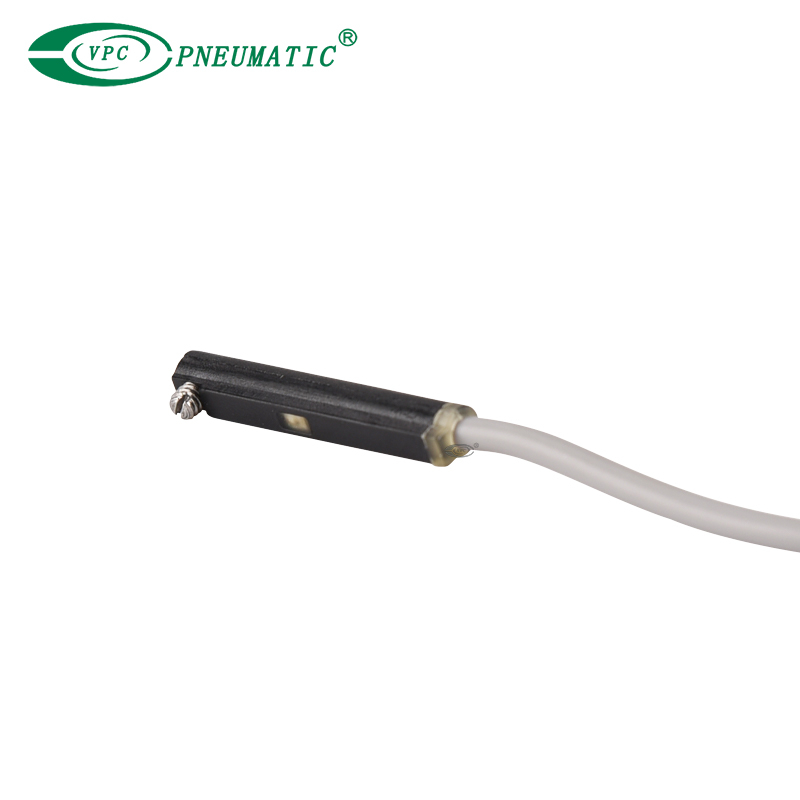

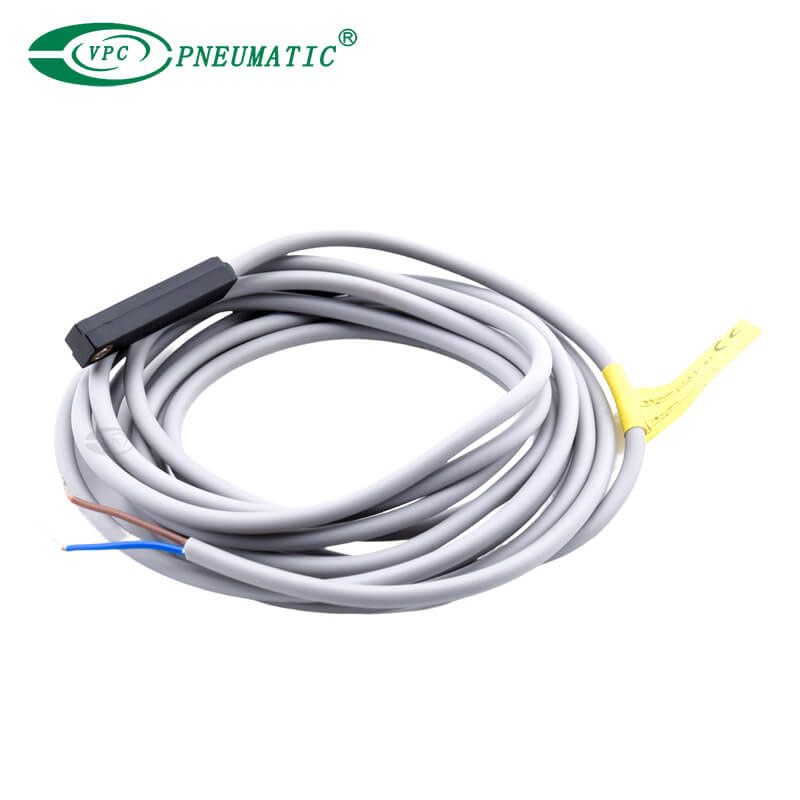

Produktbeschreibung
1. Kompaktes Design: Klein und leicht, geeignet für Anwendungen mit begrenztem Platzangebot.
2. Magnetische Sensortechnologie: Verwendet einen magnetischen Sensor, um die Position des Kolbens in einem Pneumatikzylinder zu erkennen.
3. Hohe Empfindlichkeit: Kann schwache Magnetfelder erkennen und so eine präzise Positionserkennung gewährleisten.
4. Haltbarkeit: Hergestellt aus Materialien, die eine hohe Beständigkeit gegen Verschleiß und Umwelteinflüsse wie Staub und Feuchtigkeit bieten.
5. Einfache Installation: Kann mithilfe von Klemmen oder anderem Montagezubehör einfach an Pneumatikzylindern montiert werden.
6. LED-Anzeige: Ausgestattet mit einer LED-Anzeige zur visuellen Bestätigung des Schaltstatus (Ein/Aus).
7. Großer Betriebsspannungsbereich: Kompatibel mit verschiedenen Spannungspegeln, typischerweise im Bereich von 5 V bis 240 V AC/DC.
8. Ausgangsoptionen: Bietet verschiedene Arten von Ausgängen (NPN, PNP oder Reed) für verschiedene Steuerungssysteme.
9. Stoß- und Vibrationsfestigkeit: Entwickelt, um Industrieumgebungen mit hohen Stößen und Vibrationen standzuhalten.
10. Temperaturbereich: Funktioniert effizient innerhalb eines breiten Temperaturbereichs und eignet sich daher für verschiedene industrielle Umgebungen.
Produktspezifikationen
| Modell | CS1-G | CS1-GX | CS1-GN | CS1-GP |
| Schaltlogik | STSP Normalerweise geöffneter Typ | Transistor ohne Kontakt, normalerweise geöffneter Typ | ||
| Sensorart | Reedschalter mit Kontakt | NPN-Typ | PNP-Typ | |
| Betriebsspannung | 5 bis 240 V AC/DC | 5 bis 30 V Gleichstrom | ||
| Max.Schaltstrom | 100mA | 200mA | ||
| Schaltbewertung | Max. 10 W | Max.6W | ||
| Derzeitiger Verbrauch | NEIN | 15mA max.@24V | ||
| Spannungsabfall | 2,5 V max. bei 100 mA Gleichstrom | Max. 0,5 V bei 200 mA Gleichstrom | ||
| Kabel | Ф3,3, 2C, Grauölbeständig PVC (schwer entflammbar) | Ф3,3, 3C, schwarz, ölbeständig PVC (schwer entflammbar) | ||
| Indikator | Rote LED | NEIN | Rote LED | |
| Leckstrom | NEIN | 0,01 mA max. | ||
| Empfindlichkeit | 60 bis 75 Gauss | 60 bis 75 Gauss | ||
| Max.Frequenz | 200Hz | 1000Hz | ||
| Schock | 300㎨ | 500㎨ | ||
| Vibration | 90㎨ | 90㎨ | ||
| Temperaturbereich | -10 bis 70℃ | -10 bis 70℃ | ||
| Gehäuseklassifizierung | IP67 (NEMA6) | IP67 (NEMA6) | ||
| Schutzschaltung | NEIN | Verpolung der Stromversorgung, Unterdrückung von Überspannungen | ||
Hinweis: Bitte kontaktieren Sie uns für hohe Temperaturbeständigkeit (125 bis 150 ℃), niedrige Temperaturbeständigkeit (- 40 bis). - 25℃) und explosionsgeschütztem Sensorschalter.

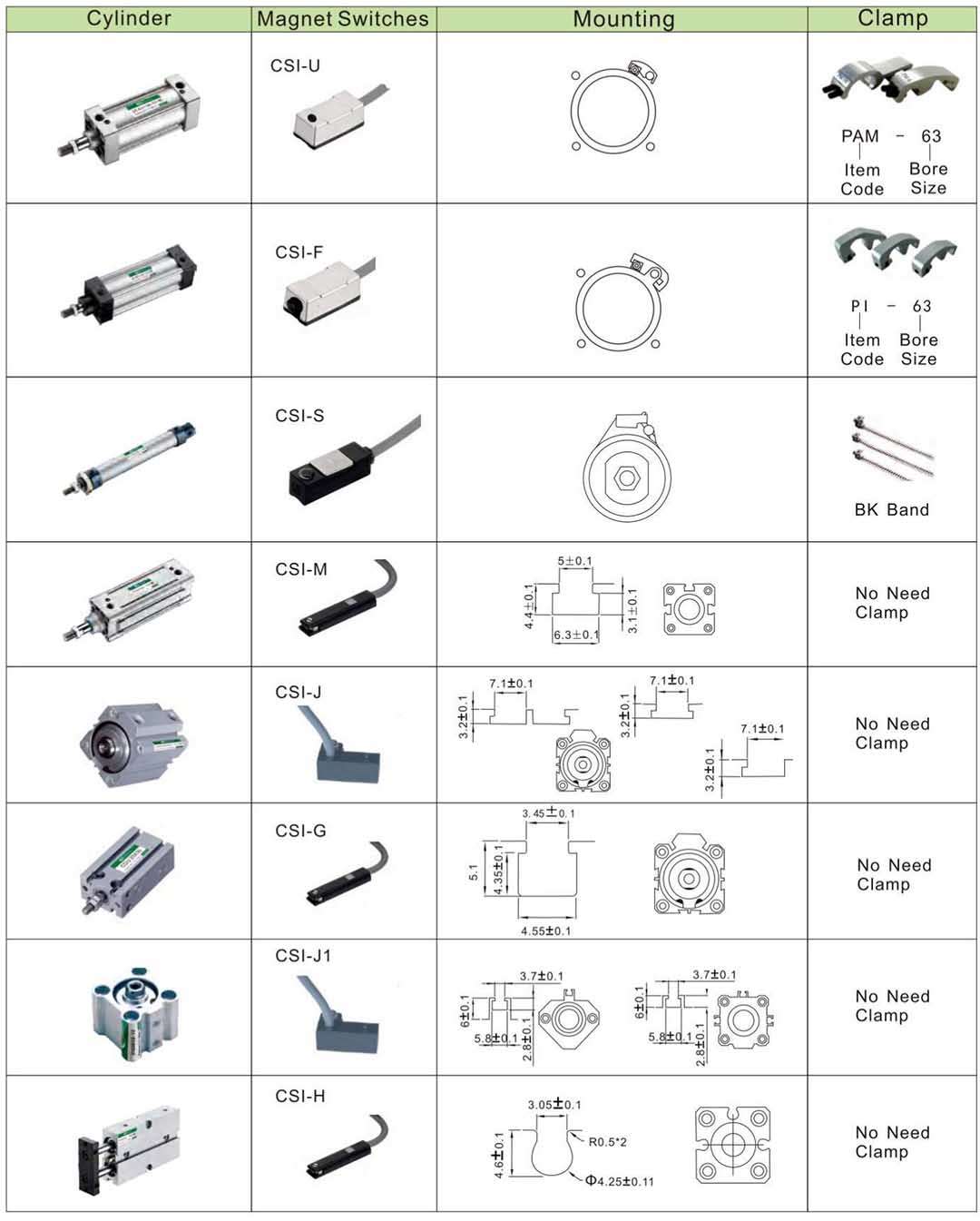

Hauptabmessungen
