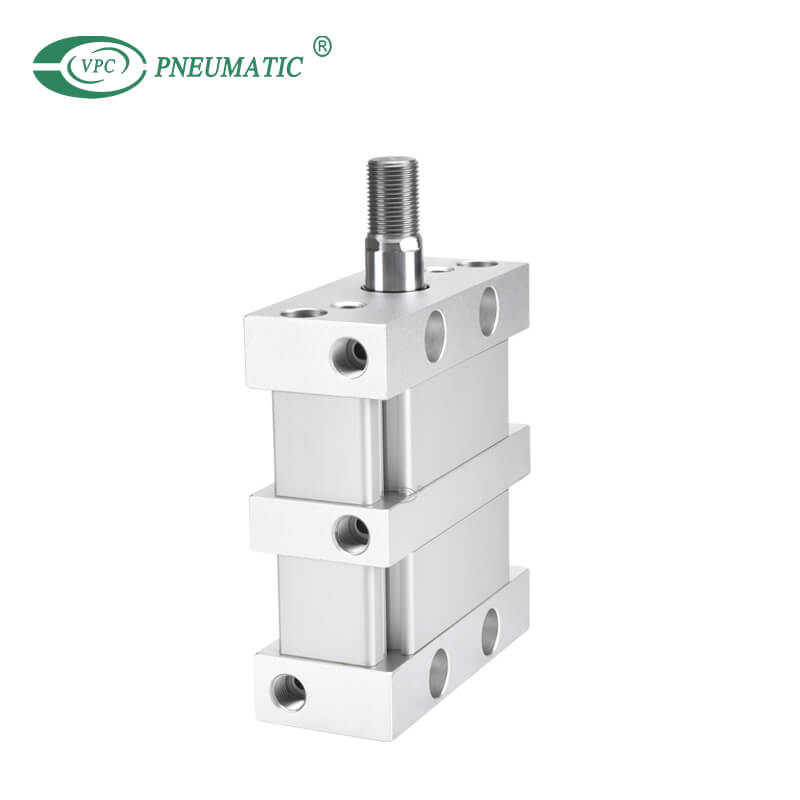

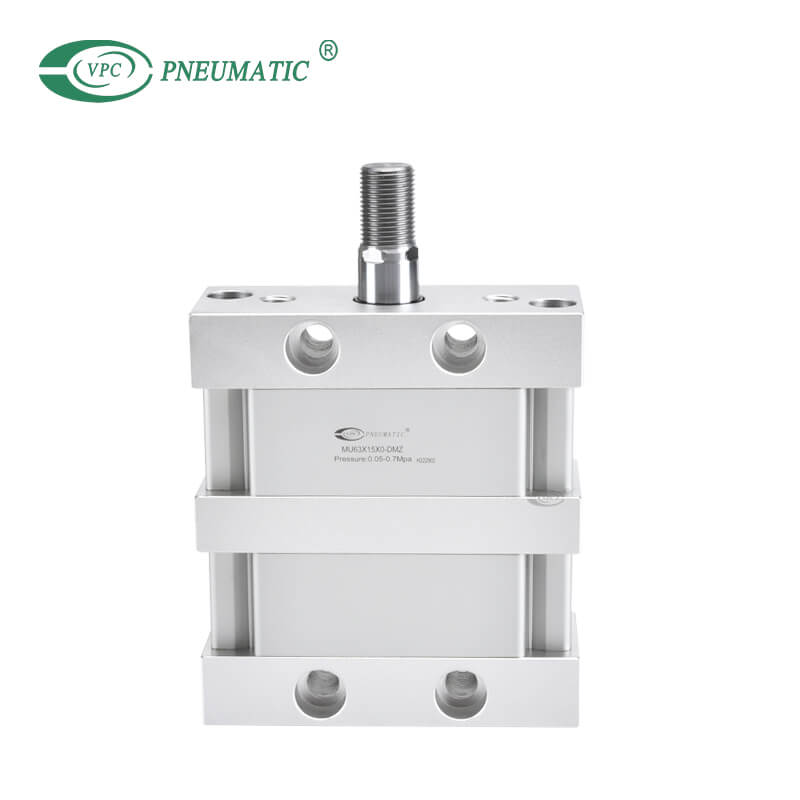

Plattenzylinder der MU-Z-Serie, Einzelstange, doppelt wirkend, doppelte Kraft

Plattenzylinder der MU-Z-Serie, Einzelstange, doppelt wirkend, doppelte Kraft

Der MU-Ovalkolbenplattenzylinder mit seinem elliptischen Design bietet ein niedriges Profil bei gleichbleibender Kraftabgabe.Der MU-Pneumatikzylinder löst das Problem höherer Arbeitsdrücke, die bei typischen Flachzylindern erforderlich sein können.Die ovale Kolbenform sorgt außerdem für eine intrinsische Verdrehsicherung, ohne dass eine Stange mit Abflachungen verwendet werden muss, was zu einer längeren Lager- und Dichtungslebensdauer führt.Doppelkraft- und Multikraft-Plattenzylinder werden individuell angepasst.

Modell:
MUB63X15X0-DMZ
Produktmarke:
VPC Pneumatic
Produktcode:
8412310090

Körpermaterial:	Aluminiumlegierung
Bohrung:	12mm bis 125mm
Schlaganfall:	5 mm bis 120+ mm
Qualitätsgarantie:	2 Jahre
Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

■ Produkteigenschaft

1. Plattenzylinder Design für ultrakompaktes, ovales Kolbendesign für Verdrehsicherung und Platzersparnis.

2. Montage ohne Halterungen möglich.

3. An den Seiten des Zylinderkörpers befinden sich Magnetschalterschlitze, die die Installation eines Induktionsschalters erleichtern.

4. Der Innendurchmesser des Körpers wird durch Walzen behandelt und anschließend hart eloxiert, wodurch eine hervorragende Abriebfestigkeit und Haltbarkeit erreicht wird.

5. Die Kolbendichtung weist eine heterogene Zwei-Wege-Dichtungsstruktur auf.Es hat kompakte Abmessungen und die Funktion der Ölreservierung.

6. Hübe bis zu 300 mm.

7. Der Einbau von Zubehör mit unterschiedlichen Spezifikationen ist optional.

■ Symbol

Symbole für pneumatische Zylinder auf der Platte

Bestellcode für ovale Plattenzylinder

※ Doppelkraft- und Mehrkraftzylinder werden individuell angepasst.

※ Wenn ein eingebauter Magnetzylinder ohne Signalgeber erforderlich ist, muss das Symbol für den Signalgeber nicht eingegeben werden.

Beispiel: MDUL32-30DZ

Produktspezifikationen

■ Spezifikationen

Bohrung (mm)	25	32	40	50	63
Arbeitsmedium	Luft
Schauspieltyp	Doppeltwirkend, Einzelstange
Garantierter Druck	1,05 MPa
Max.Arbeitsdruck	0,7 MPa
Mini.Arbeitsdruck	0,05 MPa
Arbeitstemperatur	-10 bis 60℃
Schmierung	Nicht erforderlich (ohne Schmiermittel)
Kolbengeschwindigkeit	50 bis 500 mm/s
Schlaganfalltoleranz	+1,4 0
Kissentyp	Gummipuffer
Montage	Fuß, Stangenflansch, Kopfflansch, Einzelgabelkopf, Doppelgabelkopf
Konfiguration des Stangenendes	Stangenende-Außengewinde, Stangenende-Innengewinde
Zulässiges Drehmoment	0,25 N·m		0,55 N·m	1,25 N·m	2,0 N·m
Genauigkeit der Verdrehsicherung der Stange	±1°	±0,8°	±0,5°

■ Schlaganfall

Größe (mm)	Standardhub (mm)	Max.herstellbarer Hub (mm)
25, 32, 40, 50, 63	5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100, 125, 150, 175, 200, 250, 300	300

※ Andere Zwischenhübe können auf Bestellung gefertigt werden.Bitte wenden Sie sich an VPC.

※ Hübe über 300 mm sind nicht verfügbar.

Hauptabmessungen

■ Hauptabmessungen MUB (Einzelstangen-Doppeltwirkender Typ)

Designdiagramm eines ovalen Plattenzylinders

MU Ovale Plattenzylinderabmessungen

■ Theoretische Leistung des Pneumatikzylinders Kraftdiagramm

(N)

Größe	Stabgröße (mm)	Betriebsrichtung	Kolbenfläche (mm²)	Betriebsdruck (Mpa)
Größe	Stabgröße (mm)	Betriebsrichtung	Kolbenfläche (mm²)	0.2	0.3	0.4	0.5	0.6	0.7
25	12	AUS	491	98	147	196	246	295	344
25	12	IN	378	76	113	151	189	227	265
32	14	AUS	804	161	241	322	402	482	563
32	14	IN	650	130	195	260	325	390	455
40	16	AUS	1257	251	377	503	629	754	880
40	16	IN	1056	211	317	422	528	634	739
50	20	AUS	1963	393	589	785	982	1178	1374
50	20	IN	1649	330	495	660	824	989	1154
63	20	AUS	3117	623	935	1247	1559	1870	2182
63	20	IN	2803	561	841	1121	1402	1682	1962

※ Anm.) Theoretische Leistung (N) =Druck (MPa) × Kolbenfläche (mm²)

Produkt-FAQ

F1: Wie erhöhe ich den Druck in meinem Pneumatikzylinder?

A: Eine andere Möglichkeit, die vom Zylinder erzeugten Kräfte zu erhöhen oder zu verringern, besteht darin, einen Zylinder mit entweder größerem (größere Kraft) oder kleinerem (geringere Kraft) Durchmesser zu wählen.Denken Sie daran: Je größer der Durchmesser, desto größer die Oberfläche des Kolbens und desto höher der Druck.

F2: Wie stellt man die Geschwindigkeit des Luftzylinders ein?

A: Wenn der Zylinderkolben ausfährt, wird die Luft dahinter komprimiert, da die Luft nicht leicht entweichen kann.Wenn Sie die Durchflussregulierschraube festziehen, verlangsamt sich die Bewegung des Kolbens, da die Luft noch weiter eingeschränkt wird.Steuert die Geschwindigkeit eines Zylinders oder begrenzt den Luftstrom.Drehen Sie einfach das Nadelventil, um die Luftgeschwindigkeit anzupassen.

F3: Welche verschiedenen Arten von Pneumatikzylinderhalterungen gibt es?

A: Pneumatischer Zylinder Montagearten.Die drei verschiedenen Montagearten für den Hauptzylinder sind: feste Mittellinienmontage, feste versetzte Montage und feste Drehgelenkmontage.

F4: Verkaufen Sie Reparatursätze für Pneumatikzylinder?

A: Ja, wir verkaufen alle Arten von Zylinderreparatursätzen und anderem Zubehör.Bitte kontaktieren Sie uns, wenn Sie welche benötigen.
