| Körpermaterial: | |
|---|---|
| Bohrung: | |
| Schlaganfall: | |
| Qualitätsgarantie: | |

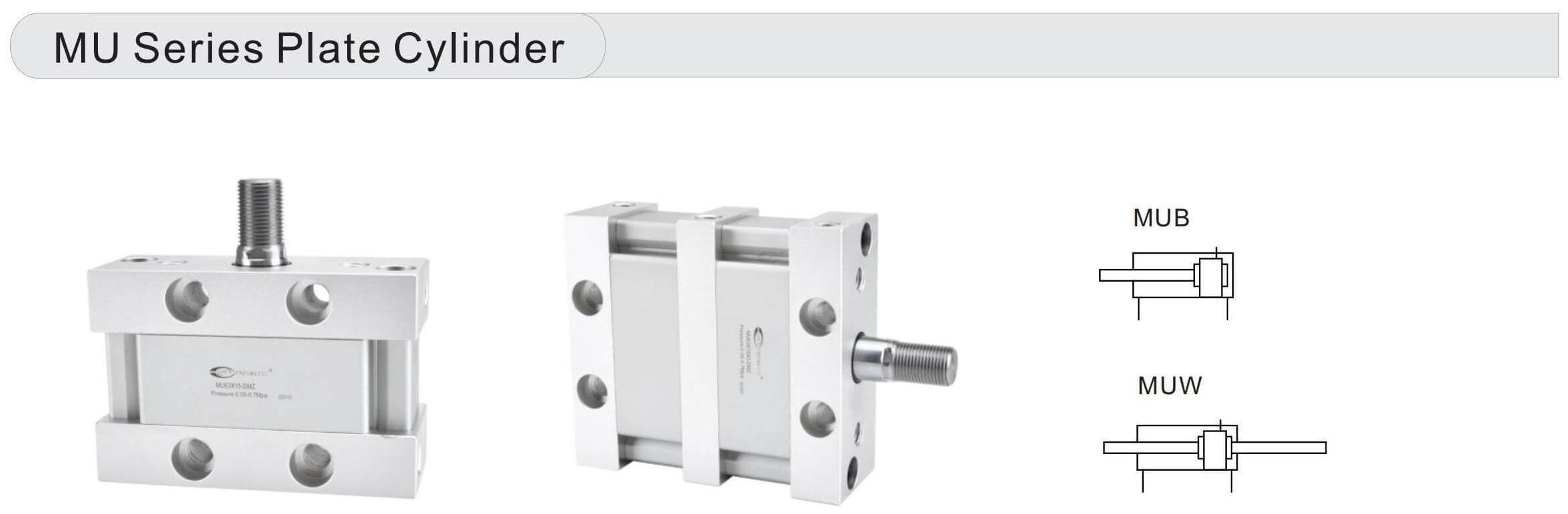

Produktbeschreibung

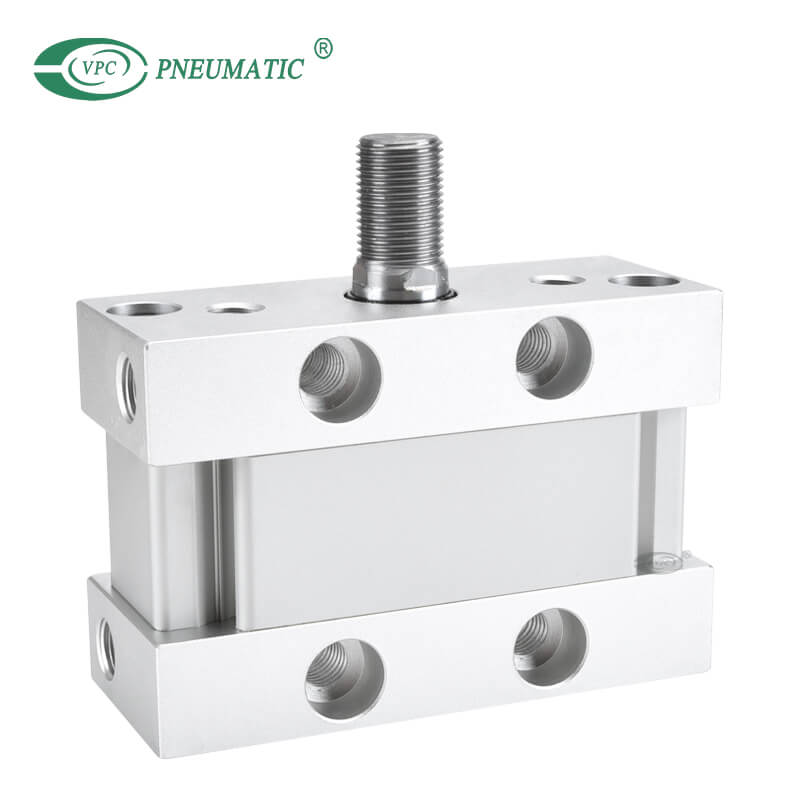

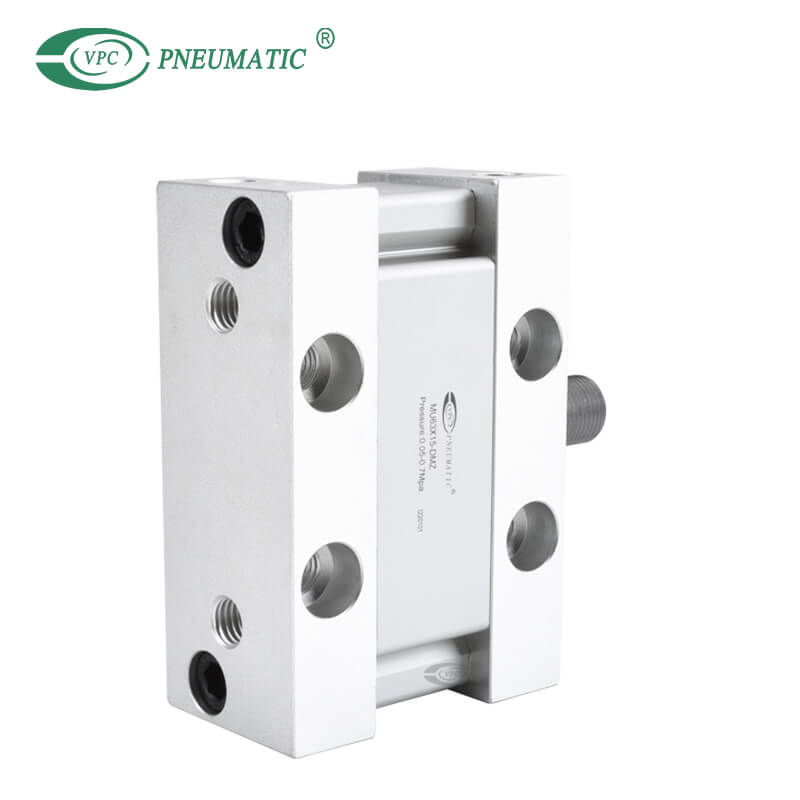

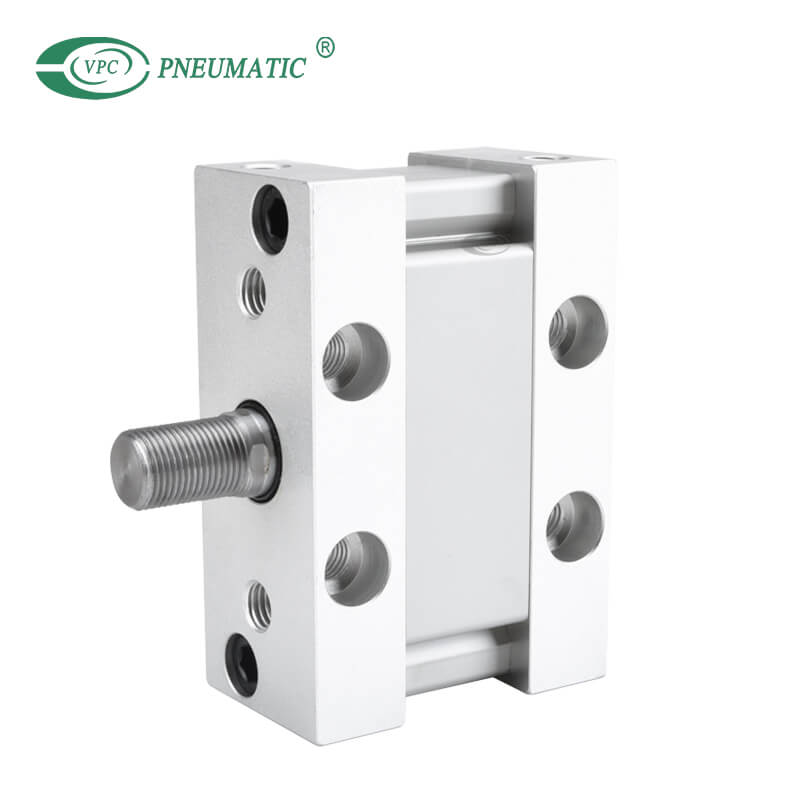

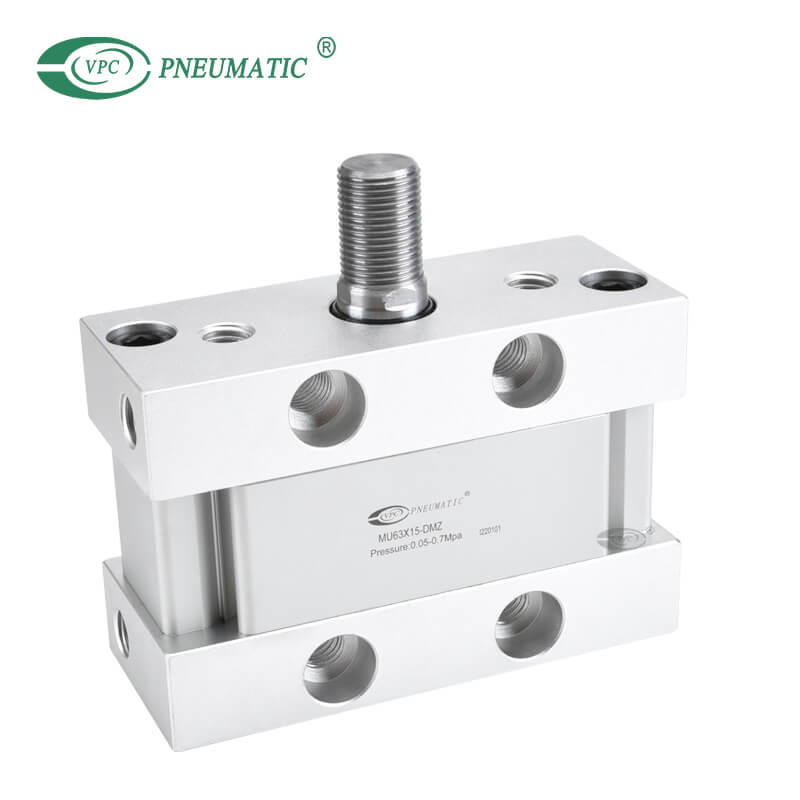

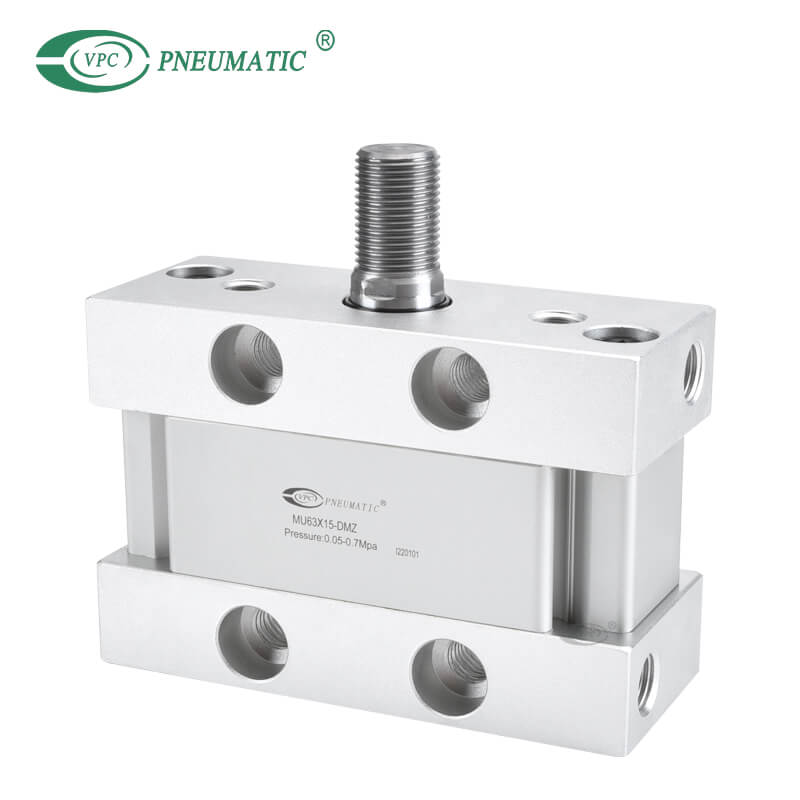

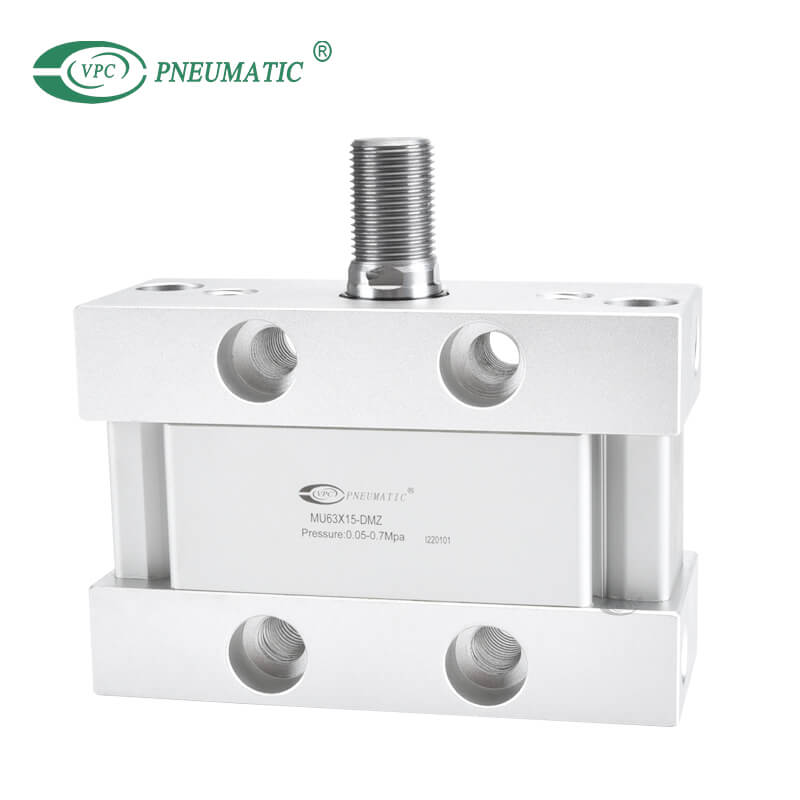

1. Plattenzylinder Design für ultrakompaktes, ovales Kolbendesign für Verdrehsicherung und Platzersparnis.
2. Montage ohne Halterungen möglich.
3. An den Seiten des Zylinderkörpers befinden sich Magnetschalterschlitze, die die Installation eines Induktionsschalters erleichtern.
4. Der Innendurchmesser des Körpers wird durch Walzen behandelt, gefolgt von einer harten Eloxierungsbehandlung, wodurch eine hervorragende Abriebfestigkeit und Haltbarkeit erreicht wird.
5. Die Kolbendichtung weist eine heterogene Zwei-Wege-Dichtungsstruktur auf.Es hat kompakte Abmessungen und die Funktion der Ölreservierung.
6. Hübe bis zu 300 mm.
7. Der Einbau von Zubehör mit unterschiedlichen Spezifikationen ist optional.
※ Doppelkraft- und Mehrkraftzylinder werden individuell angepasst.
※ Wenn ein eingebauter Magnetzylinder ohne Signalgeber erforderlich ist, muss das Symbol für den Signalgeber nicht eingegeben werden.

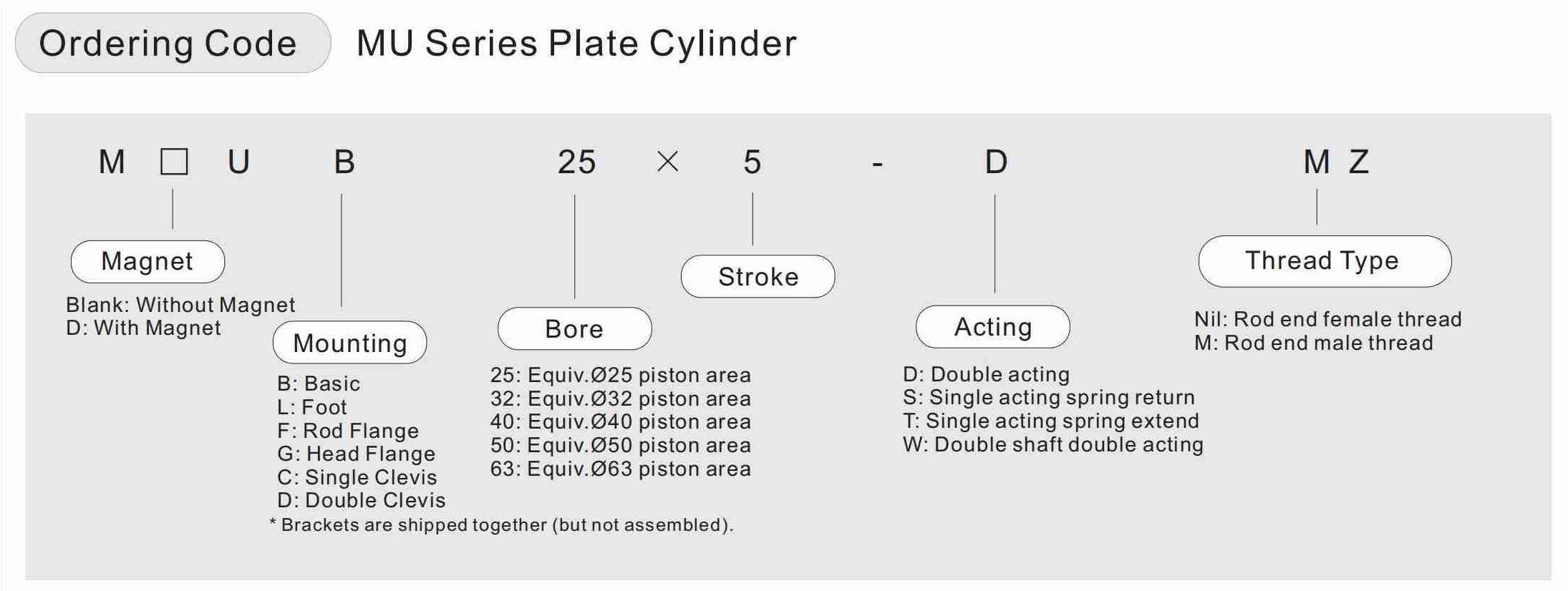

Beispiel: MDUL32-30DZ
Produktspezifikationen
| Bohrung (mm) | 25 | 32 | 40 | 50 | 63 |
| Arbeitsmedium | Luft | ||||
| Schauspieltyp | Doppeltwirkend, Einzelstange | ||||
| Garantierter Druck | 1,05 MPa | ||||
| Max.Arbeitsdruck | 0,7 MPa | ||||
| Mini.Arbeitsdruck | 0,05 MPa | ||||
| Arbeitstemperatur | -10 bis 60℃ | ||||
| Schmierung | Nicht erforderlich (ohne Schmiermittel) | ||||
| Kolbengeschwindigkeit | 50 bis 500 mm/s | ||||
| Schlaganfalltoleranz | +1,4 0 | ||||
| Kissentyp | Gummipuffer | ||||
| Montage | Fuß, Stangenflansch, Kopfflansch, Einzelgabelkopf, Doppelgabelkopf | ||||
| Konfiguration des Stangenendes | Stangenende-Außengewinde, Stangenende-Innengewinde | ||||
| Zulässiges Drehmoment | 0,25 N·m | 0,55 N·m | 1,25 N·m | 2,0 N·m | |
| Genauigkeit der Verdrehsicherung der Stange | ±1° | ±0,8° | ±0,5° | ||
| Größe (mm) | Standardhub (mm) | Max.herstellbarer Hub (mm) |
| 25, 32, 40, 50, 63 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 75, 100, 125, 150, 175, 200, 250, 300 | 300 |
※ Andere Zwischenhübe können auf Bestellung gefertigt werden.Bitte wenden Sie sich an VPC.
※ Hübe über 300 mm sind nicht verfügbar.

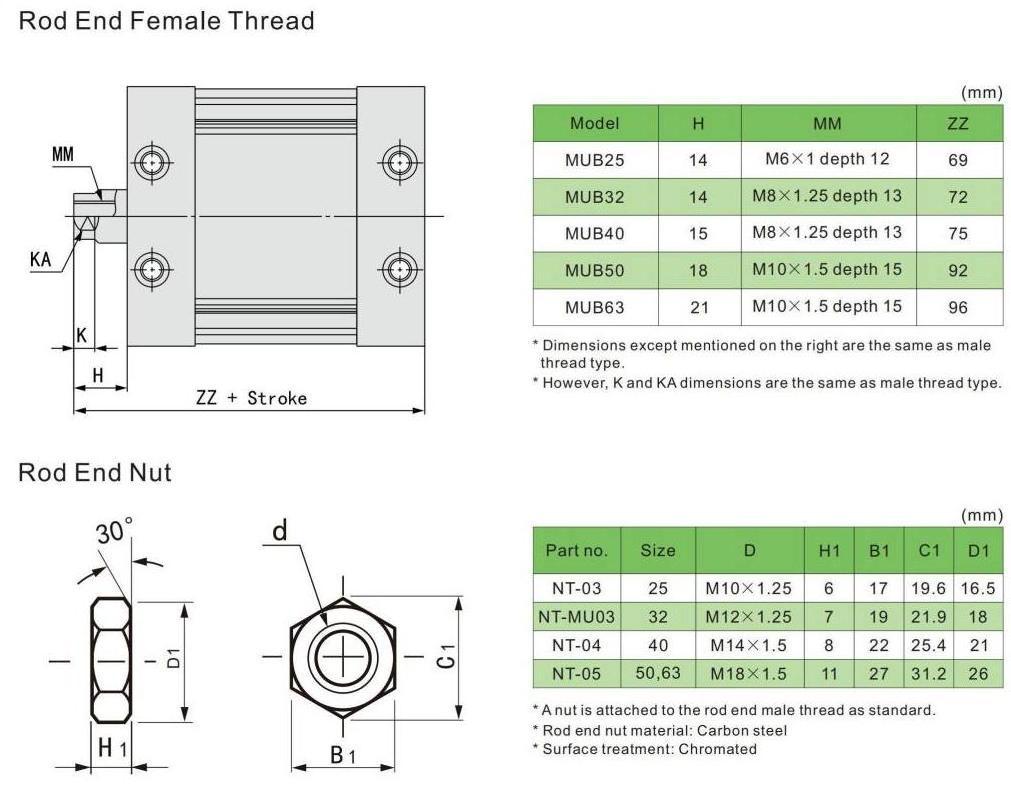

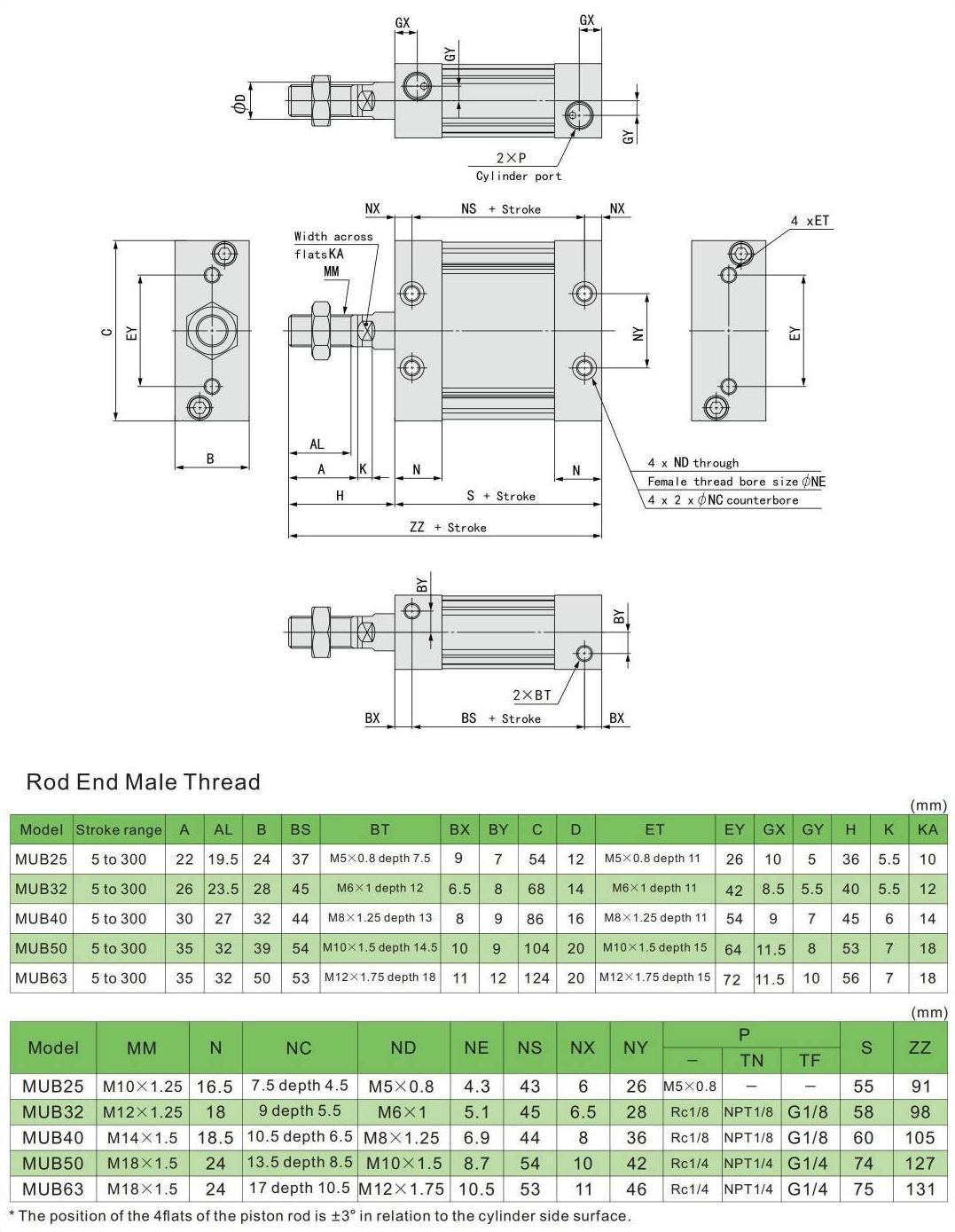

Hauptabmessungen
(N)
| Größe | Stabgröße (mm) | Betriebsrichtung | Kolbenfläche (mm²) | Betriebsdruck (Mpa) | |||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| 25 | 12 | AUS | 491 | 98 | 147 | 196 | 246 | 295 | 344 |
| IN | 378 | 76 | 113 | 151 | 189 | 227 | 265 | ||
| 32 | 14 | AUS | 804 | 161 | 241 | 322 | 402 | 482 | 563 |
| IN | 650 | 130 | 195 | 260 | 325 | 390 | 455 | ||
| 40 | 16 | AUS | 1257 | 251 | 377 | 503 | 629 | 754 | 880 |
| IN | 1056 | 211 | 317 | 422 | 528 | 634 | 739 | ||
| 50 | 20 | AUS | 1963 | 393 | 589 | 785 | 982 | 1178 | 1374 |
| IN | 1649 | 330 | 495 | 660 | 824 | 989 | 1154 | ||
| 63 | 20 | AUS | 3117 | 623 | 935 | 1247 | 1559 | 1870 | 2182 |
| IN | 2803 | 561 | 841 | 1121 | 1402 | 1682 | 1962 | ||
※ Anm.) Theoretische Leistung (N) =Druck (MPa) × Kolbenfläche (mm²)
Produkt-FAQ
F1: Was ist ein Kompaktzylinder?
A: Kompakte Pneumatikzylinder, auch Kurzhubzylinder genannt, sind für den Einbau in engen Räumen konzipiert.Es stehen einfachwirkende, doppeltwirkende, magnetische, nichtmagnetische und nicht rotierende Versionen zur Verfügung. Klicken Sie hier für unsere verschiedenen kompakten Pneumatikzylinder.
F2: Wie funktioniert a kompakte Zylinderarbeit?
Ein Pneumatikzylinder ist ein mechanisches Gerät, das Druckluftenergie in eine hin- und hergehende lineare Bewegung umwandelt.Ein doppeltwirkender Zylinder verwendet Druckluft, um einen Kolben hinein- und herauszubewegen, während ein einfachwirkender Zylinder Druckluft für die Bewegung in eine Richtung und eine Rückholfeder für die andere Bewegung verwendet.
F3: Wie erhöhe ich den Druck in meinem Pneumatikzylinder?
A: Eine andere Möglichkeit, die vom Zylinder erzeugten Kräfte zu erhöhen oder zu verringern, besteht darin, einen Zylinder mit entweder größerem (größere Kraft) oder kleinerem (geringere Kraft) Durchmesser zu wählen.Denken Sie daran: Je größer der Durchmesser, desto größer die Oberfläche des Kolbens und desto höher der Druck.
F4: Wie stellt man die Geschwindigkeit des Luftzylinders ein?
A: Wenn der Zylinderkolben ausfährt, wird die Luft dahinter komprimiert, da die Luft nicht leicht entweichen kann.Wenn Sie die Durchflussregulierschraube festziehen, verlangsamt sich die Bewegung des Kolbens, da die Luft noch weiter eingeschränkt wird.Steuert die Geschwindigkeit eines Zylinders oder begrenzt den Luftstrom.Drehen Sie einfach das Nadelventil, um die Luftgeschwindigkeit anzupassen.
F5: Wie berechnet man die Kraft eines Pneumatikzylinders?
Verwenden Sie den Zylinderdurchmesser (d), um den Zylinderarbeitsbereich (A) zu berechnen A = π × d² / 4.
Bestimmen Sie den Arbeitsdruck (P) im Zylinder.
Multiplizieren Sie den Druck (P) mit der Fläche (A).Auf diese Weise berechnen Sie die theoretische Schubkraft (F) des Pneumatikzylinders. F = P × A.
◆ Kraftrechner für pneumatische Zylinder
F6: Verkaufen Sie Reparatursätze für Pneumatikzylinder?
A: Ja, wir verkaufen alle Arten von Zylinderreparatursätzen und anderem Zubehör.Bitte Nehmen Sie Kontakt mit uns auf falls Sie welche brauchen!
