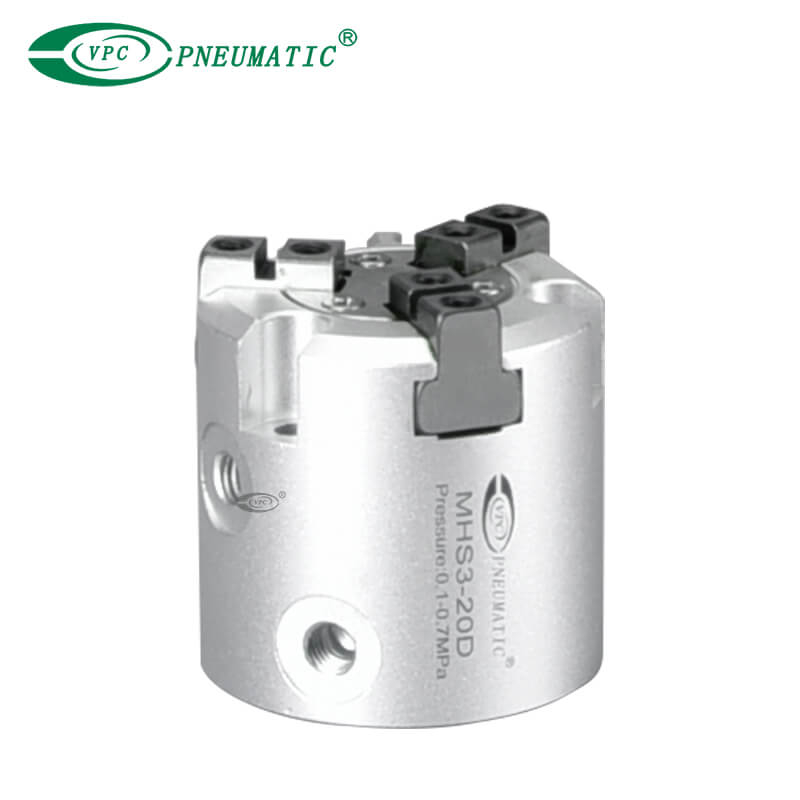

MHS3-20D
VPC Pneumatic
| Arbeitsmedium: | |
|---|---|
| Schauspieltyp: | |
| Arbeitstemperatur: | |
| Arbeitsdruck: | |
| Wiederholbarkeit : | |
| Schmierung: | |
| Verfügbarkeitsstatus: | |
Produktspezifikationen
| Modell | MHS3-16D | MHS3-20D | MHS3-25D | MHS3-32D | MHS3-40D | MHS3-50D | MHS3-63D | MHS3-80D | MHS3-100D | MHS3-125D | |
| Bohrung (mm) | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| Arbeitsmedium | Saubere Luft | ||||||||||
| Arbeitsdruck | 0,2 bis 0,6 MPa | 0,1 bis 0,6 MPa | |||||||||
| Arbeitstemperatur | -10 bis 60 ℃ | ||||||||||
| Wiederholbarkeit | ±0,01 mm | ||||||||||
| Max.Arbeitsfrequenz | 120 Kopien pro Minute | 60 Kopien pro Minute | 30 cpm | ||||||||
| Schmierung | Nicht benötigt | ||||||||||
| Aktion | Doppelt wirkend | ||||||||||
| Effektives Greifen Kraft bei 0,5 MPa* | Außengriff | 14 N | 25 N | 42 N | 74 N | 118 N | 187 N | 335 N | 500 N | 750 N | 1270 N |
| Interner Griff | 16 N | 28 N | 47 N | 82 N | 130 N | 204 N | 359 N | 525 N | 750 N | 1320 N | |
| Öffnungs-/Schließhub | 4 mm | 4 mm | 6 mm | 8 mm | 8 mm | 12 mm | 16 mm | 20 mm | 24 mm | 32 mm | |
* Werte für ø16 bis ø25 gelten mit Klemmpunkt L = 20 mm, für ø32 bis ø63 mit Klemmpunkt L = 30 mm.
