Produktbeschreibung

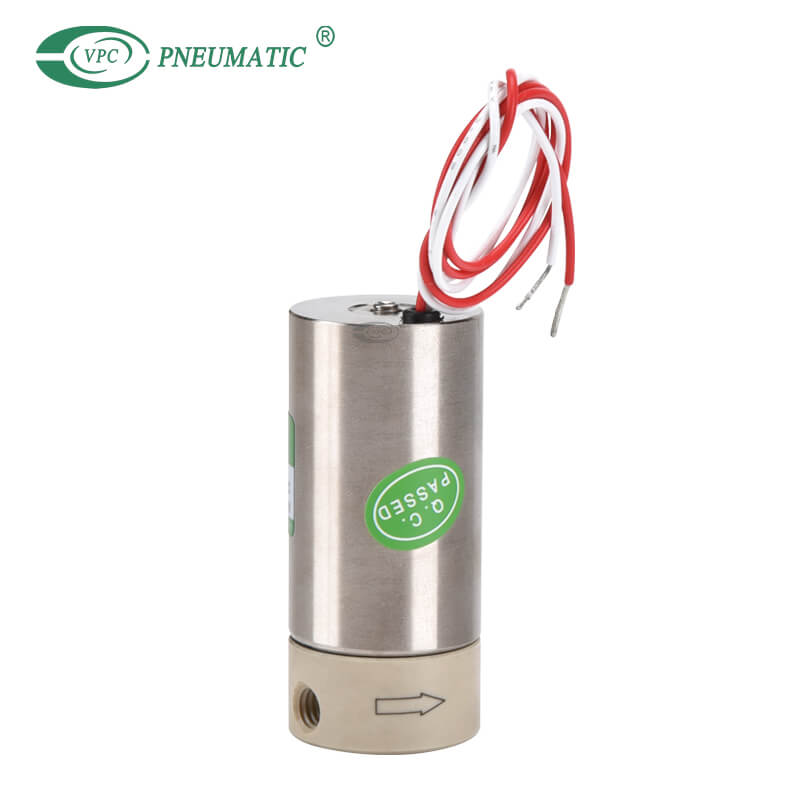

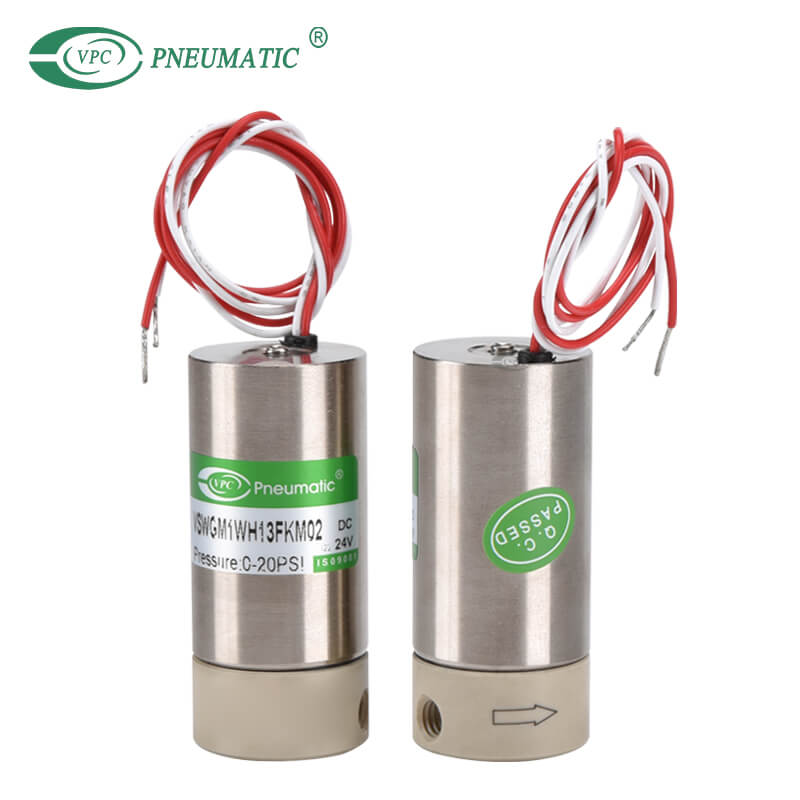

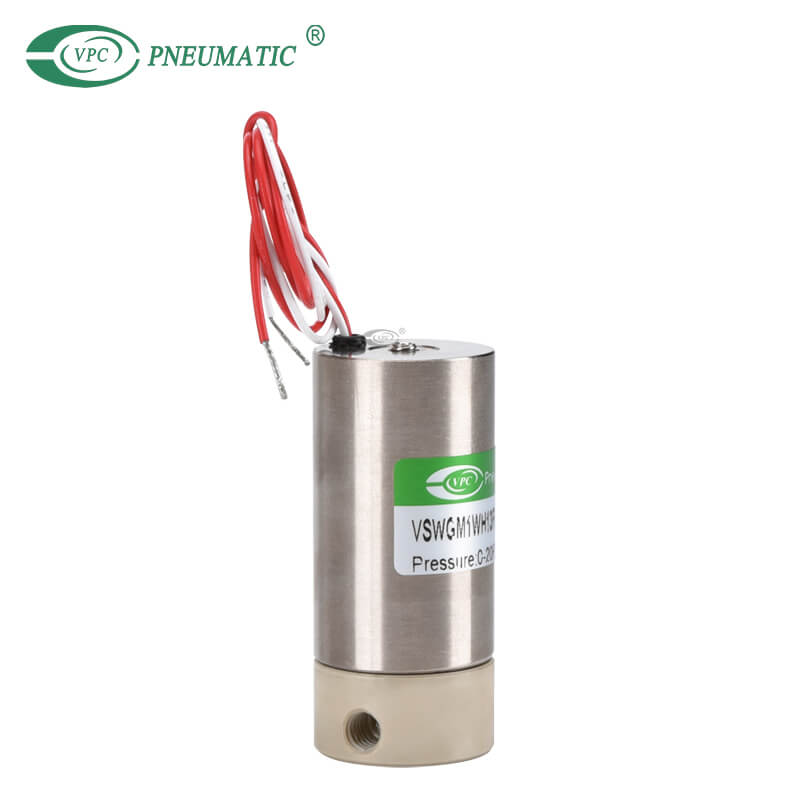

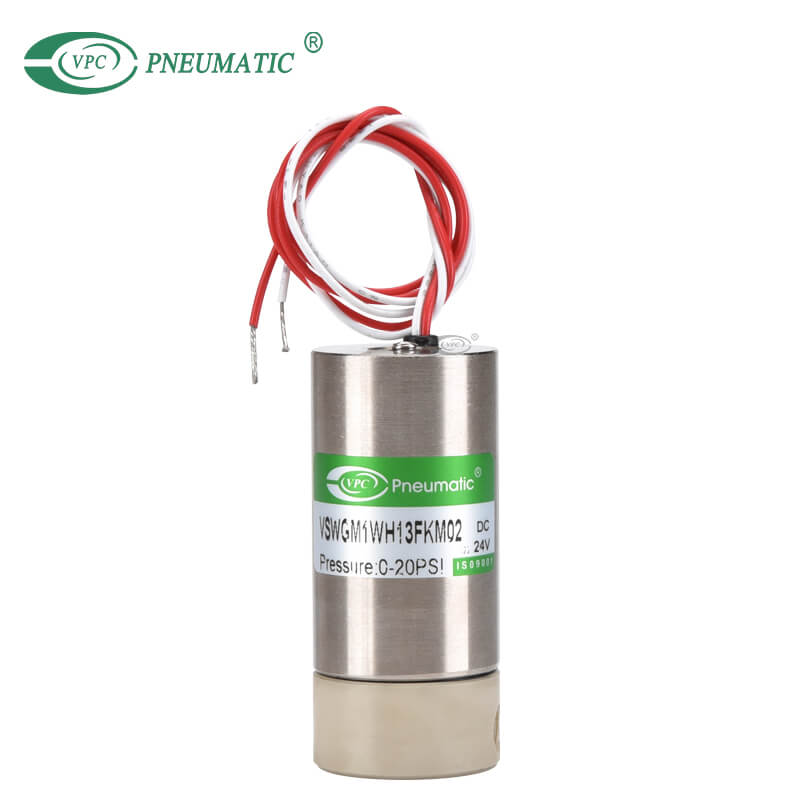

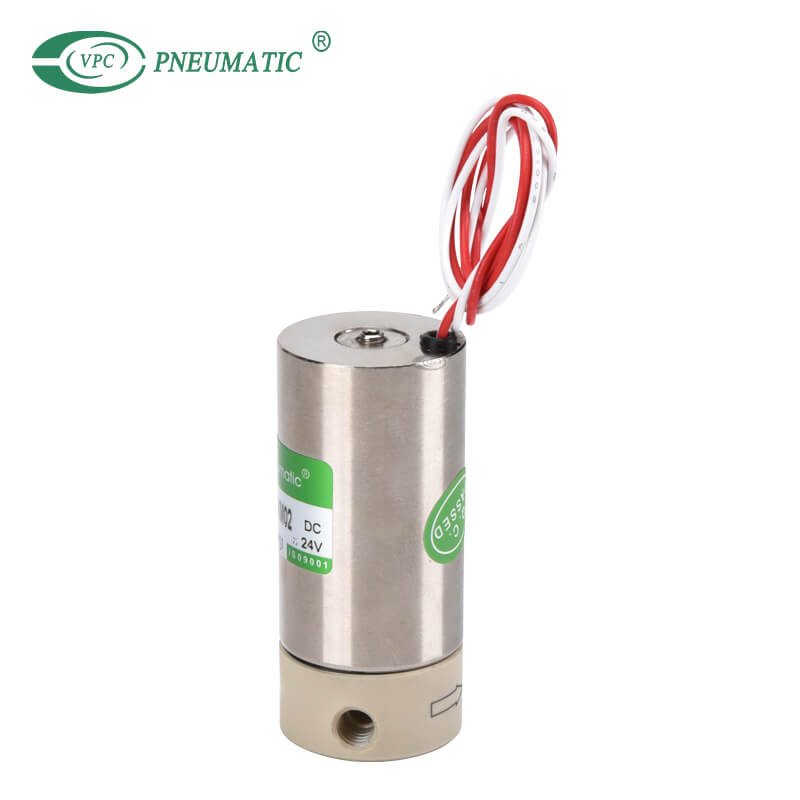

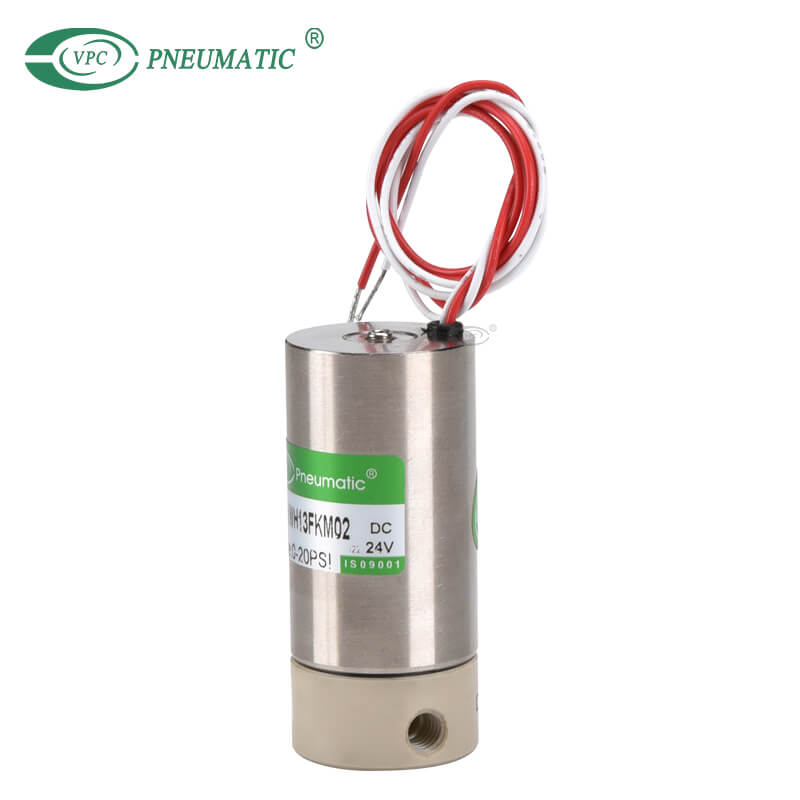

VSWGM Miniatur-Magnetventil mit geringer Leistung, geringer Größe, einfach zu integrieren, kann in medizinischen, pharmazeutischen, analytischen Instrumenten und anderen Branchen eingesetzt werden.
VSWGM 1① W② H③ 13④ V⑤ K⑥ M⑦ 02⑧ □
| ① Steuerungsstil | 1: Normaler Abschluss |
| ② Spulentyp | W: Metallgehäusespule mit fliegenden Anschlüssen |
| ③ Spulenklasse | H: H-Klasse |
| ④ Standardspannung | 12: DC12V 13: DC24V |
| ⑤ Dichtungsmaterial | V: VITON E: EPDM F: FKM |
| ⑥ Ventilkörper | K: BLICK T: PTFE 3: SS316 |
| ⑦ Gelenkgröße | M: M6 |
| ⑧ Öffnung | C2: 1,5 mm O2: 2,0 mm C3: 2,5 mm O3: 3,0 mm |
Produktspezifikationen
| Arbeitsmedium | Säure, Alkali, ultrareine Flüssigkeit usw. |
| Arbeitstemperatur | 0℃~65℃ |
| Ventilkörper | PEEK, PTFE, SS316 |
| Standardspannung | DC24V, DC12V usw. |
| Spannungsbereich | ±10 % |
| Leistung | 3,8 W |
| Dichtungsmaterial | VITON, EPDM, FFKM usw. können für verschiedene Flüssigkeitsschaltersteuerungen verwendet werden |
| Gelenkgröße | M6 |
| Spulentyp | Typ mit freiem Kabel (Standard 350 mm) |
| Installationsmethode | Entsprechend dem Durchflussrichtungspfeil auf dem Ventil ist es am besten, die Spule nach oben und horizontal einzubauen, um die Lebensdauer und Zuverlässigkeit zu erhöhen. |

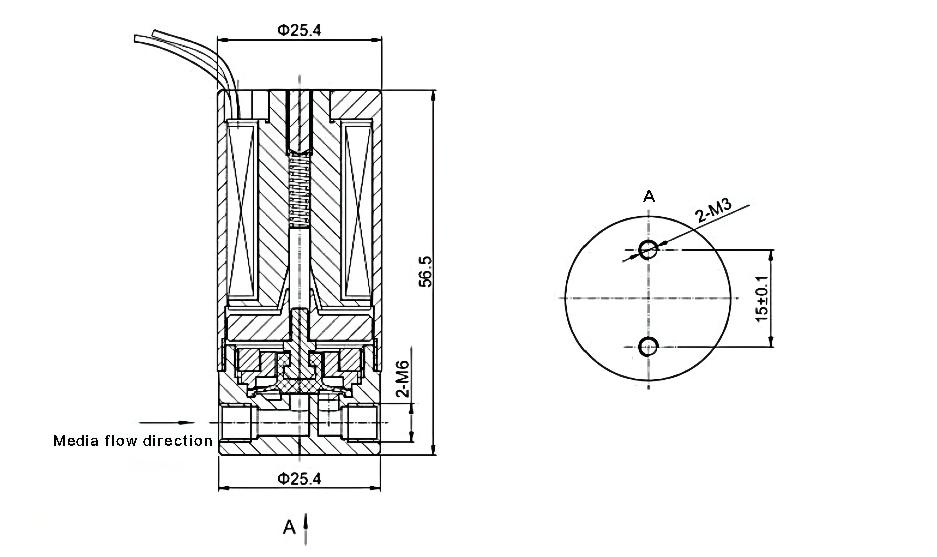

Hauptabmessungen
| Anschlussgröße | Öffnung (mm) | CV-Wert | Druckdifferenz (PSI) | Spulentyp | Coil-Klasse | Leistung (W) | Modellcode (DC24V) | |
| Mindest.Druck | max.Arbeitsdruck | |||||||
| M6 | 1.5 | 0.04 | 0 | 30 | W | H | 3.8 | VSWGM1WH13VKMC2 |
| VSWGM1WH13VTMC2 | ||||||||
| VSWGM1WH13V3MC2 | ||||||||
| VSWGM1WH13EKMC2 | ||||||||
| VSWGM1WH13ETMC2 | ||||||||
| VSWGM1WH13E3MC2 | ||||||||
| VSWGM1WH13FKMC2 | ||||||||
| VSWGM1WH13FTMC2 | ||||||||
| 2.0 | 0.06 | 0 | 20 | W | H | 3.8 | VSWGM1WH13VKM02 | |
| VSWGM1WH13VTM02 | ||||||||
| VSWGM1WH13V3M02 | ||||||||
| VSWGM1WH13EKM02 | ||||||||
| VSWGM1WH13ETM02 | ||||||||
| VSWGM1WH13E3M02 | ||||||||
| VSWGM1WH13FKM02 | ||||||||
| VSWGM1WH13FTM02 | ||||||||
| 2.5 | 0.08 | 0 | 15 | W | H | 3.8 | VSWGM1WH13VKMC3 | |
| VSWGM1WH13VTMC3 | ||||||||
| VSWGM1WH13V3MC3 | ||||||||
| VSWGM1WH13EKMC3 | ||||||||
| VSWGM1WH13ETMC3 | ||||||||
| VSWGM1WH13E3MC3 | ||||||||
| VSWGM1WH13FKMC3 | ||||||||
| VSWGM1WH13FTMC3 | ||||||||
| 3.0 | 0.1 | 0 | 10 | W | H | 3.8 | VSWGM1WH13VKM03 | |
| VSWGM1WH13VTM03 | ||||||||
| VSWGM1WH13V3M03 | ||||||||
| VSWGM1WH13EKM03 | ||||||||
| VSWGM1WH13ETM03 | ||||||||
| VSWGM1WH13E3M03 | ||||||||
| VSWGM1WH13FKM03 | ||||||||
| VSWGM1WH13FTM03 | ||||||||
