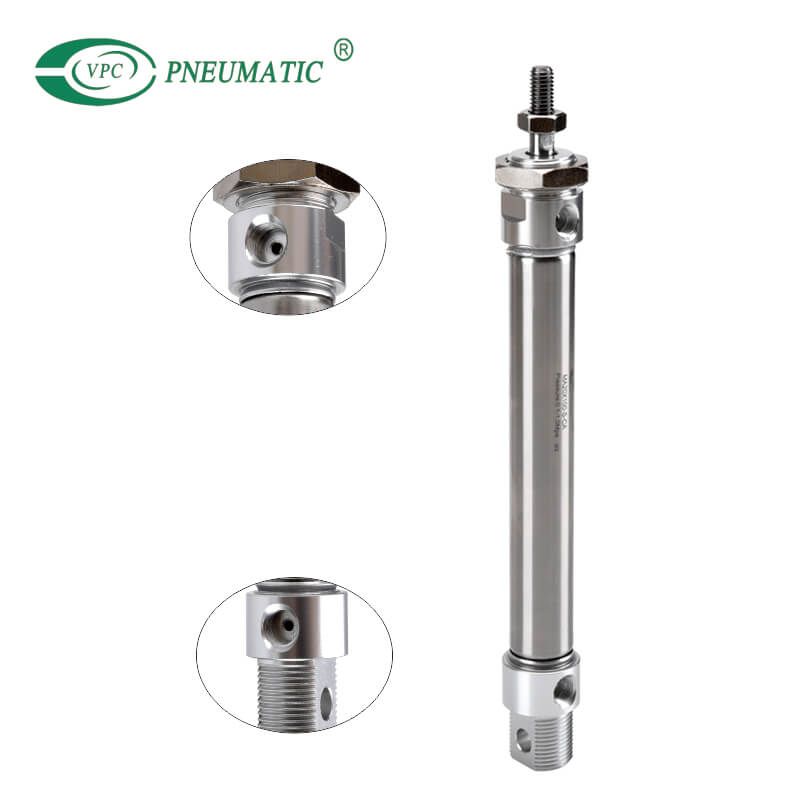

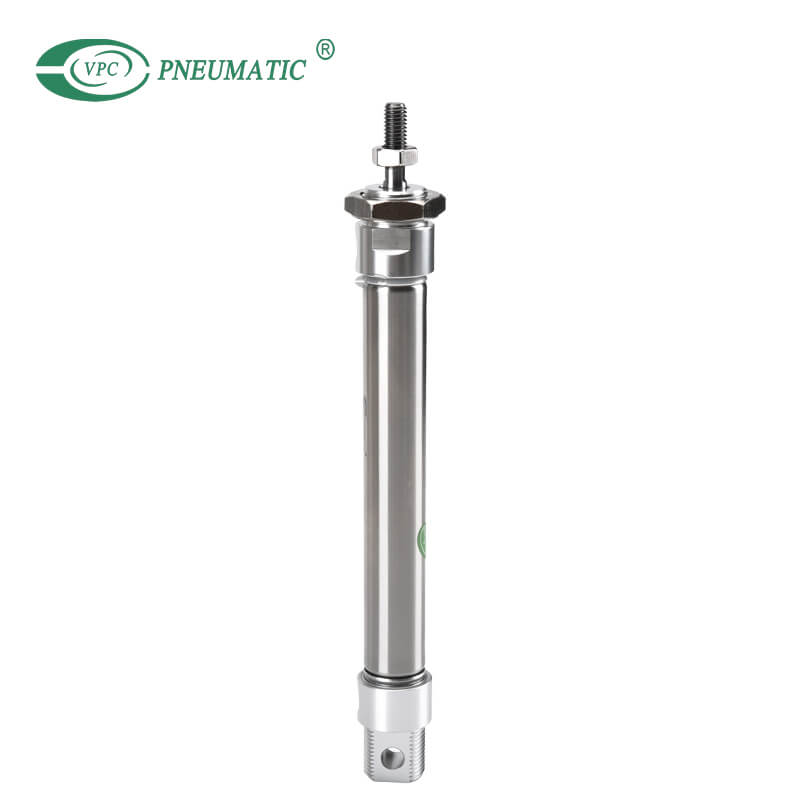

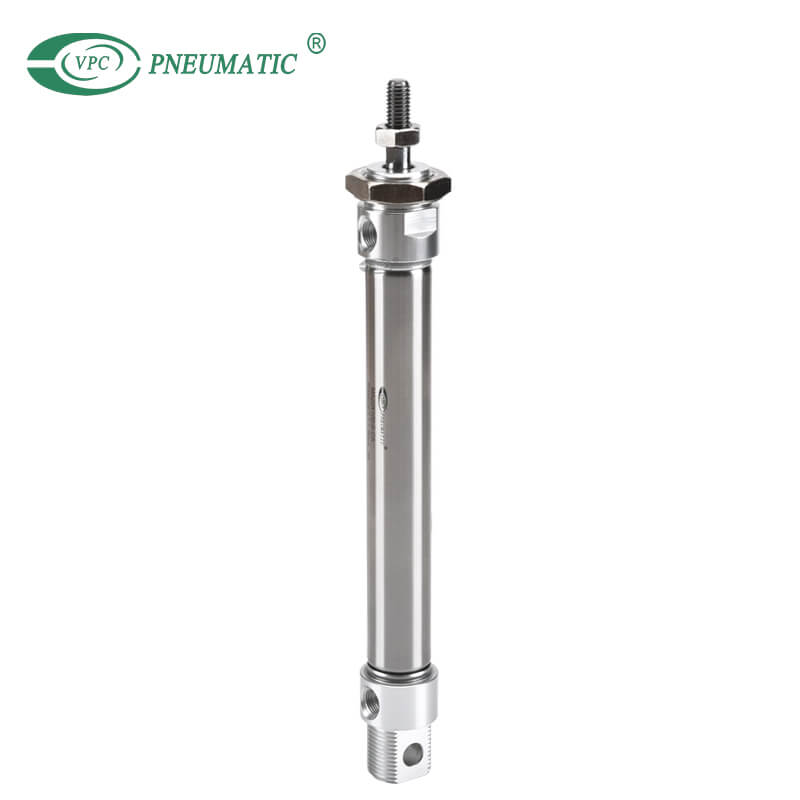

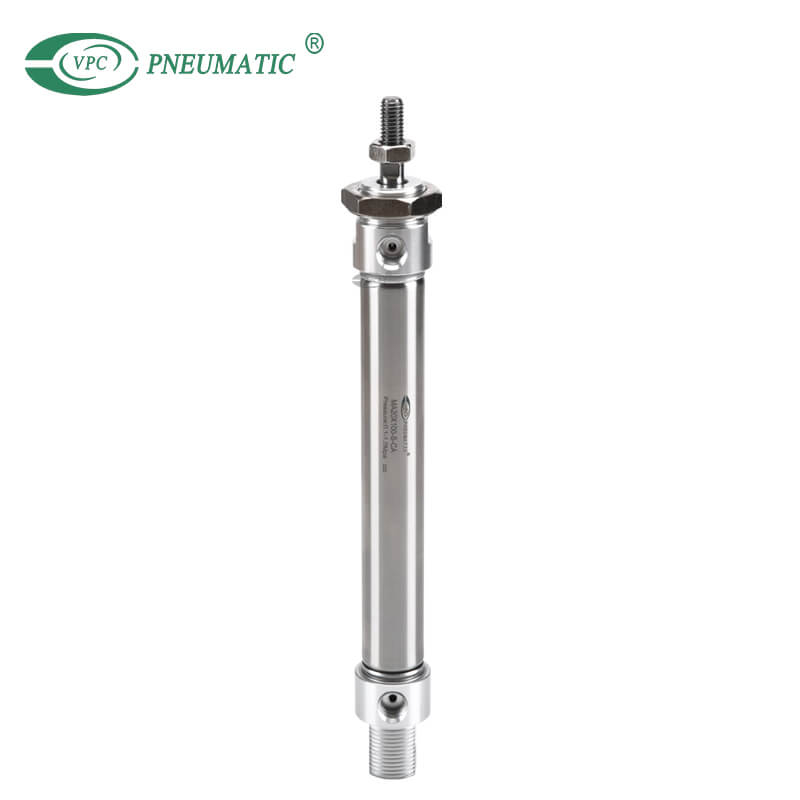

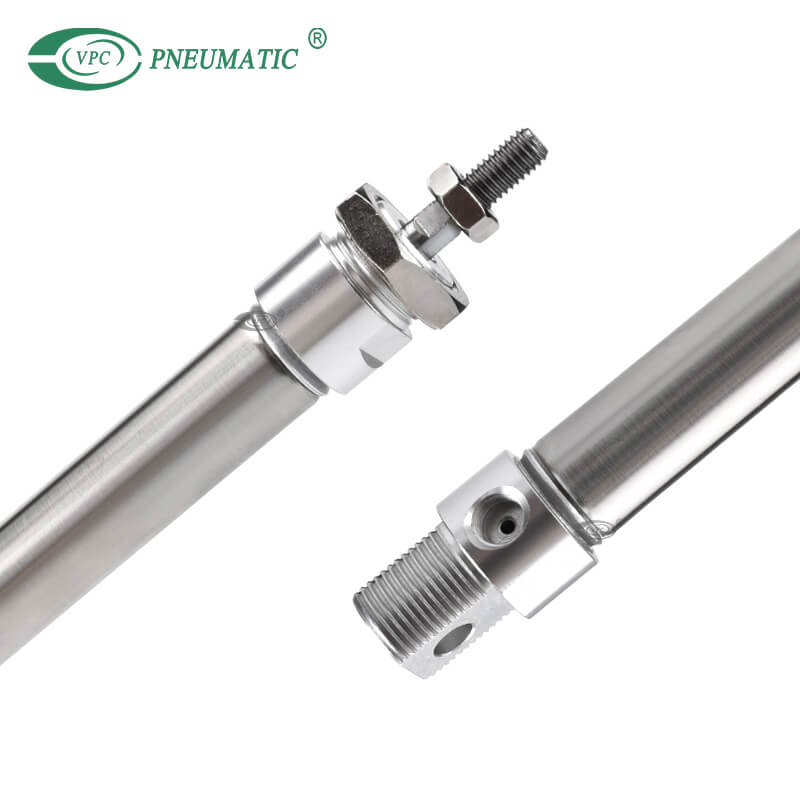

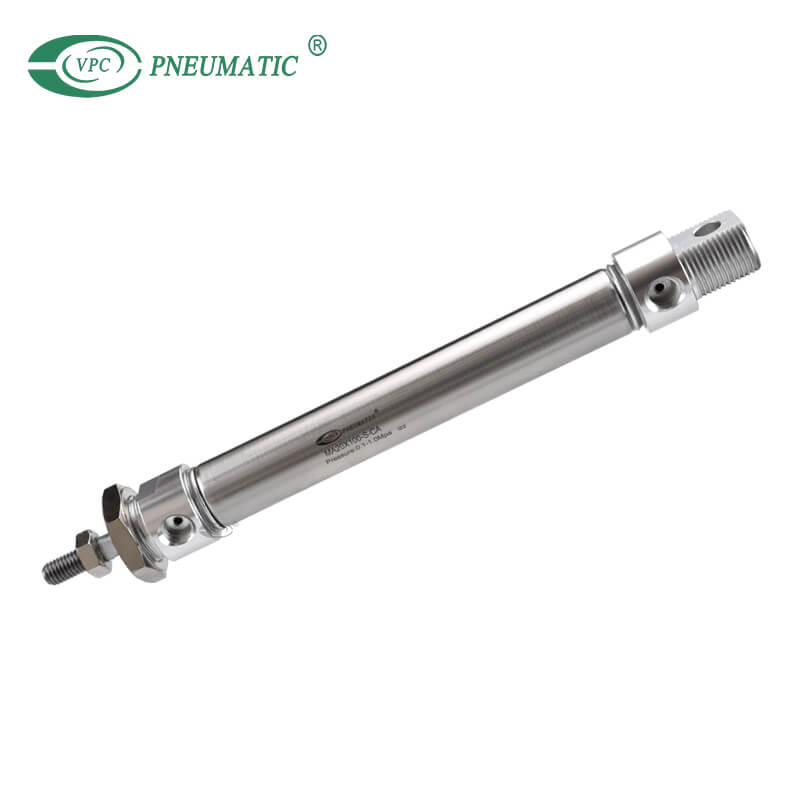

Mini-Zylinder aus Edelstahl der MA-Serie, Ausführung mit schwenkbarem Schwanz

Anteil an:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
Pneumatikzylinder der Serie MA mit Edelstahlrohr sind in den Bohrungsgrößen 16 und 63 mm mit Hublängen von 25 mm bis 500 mm erhältlich.Erhältlich in 3 Montagearten für Vielseitigkeit.Signalgeber sind in den Ausführungen Band- und Schienenmontage erhältlich.Kolbenstange mit Innen- oder Außengewinde.
  • MA 25x100-S-CA

  • VPC Pneumatic

  • 8412310090

Bohrungsbereiche:
Schlaganfall:
max.Std-Hub:
max.Streicheln:
Verfügbarkeitsstatus:

Produktbeschreibung

Produkteigenschaft

1. Der Kolben verfügt über eine heterogene Zwei-Wege-Dichtungsstruktur.Es hat eine kompakte Größe  und hat die Funktion der Fettreservierung.

2. Die vordere Abdeckung verfügt über einen festen Stoßfänger, der den Einfluss der Richtung reduzieren kann  Wechsel des Zylinders.

3. Es gibt verschiedene Arten der hinteren Abdeckung, was die Installation des Zylinders bequemer macht.

4. Die vordere und hintere Abdeckung sowie der Edelstahlblock sind genietet und rollenverpackt  Struktur, um eine zuverlässige Verbindung herzustellen.

5. Der Zylinderkörper besteht aus einem hochpräzisen Edelstahlrohr  hohe Festigkeit und Korrosionsbeständigkeit.

6. Es gibt Zylinder und Montagezubehör mit verschiedenen Spezifikationen für  deine Entscheidung.


 Symbol

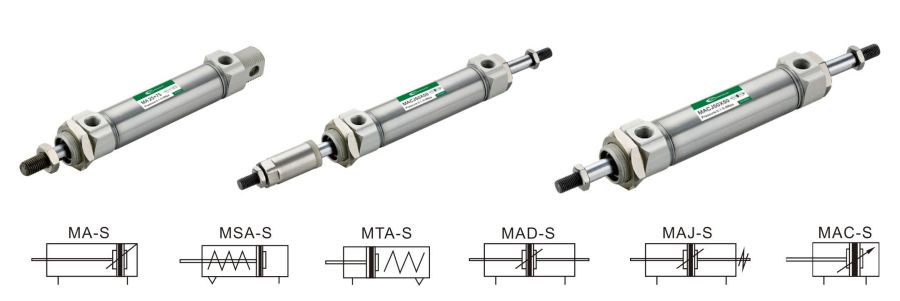

Symbol für runden Pneumatikzylinder MA

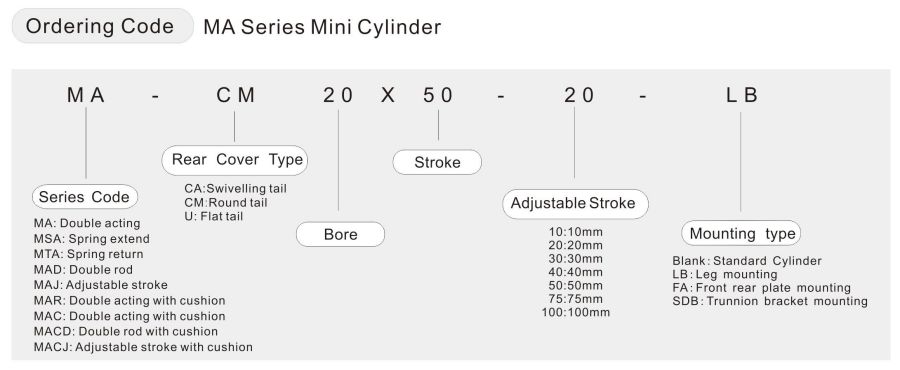

Bestellcode für runden Pneumatikzylinder MA

Produktspezifikationen

Bohrung (mm)16202532405063

Montageart

MSA   MTAEinfach wirkend-
MA   VERRÜCKT   MAJ  Doppelt wirkend-
BESCHÄDIGEN-Doppelt wirkend
MAC   MACD   MACJ-Doppeltwirkend mit Dämpfung
ArbeitsmediumSaubere Luft (40 µm Filterung)
ArbeitsdruckDoppelt wirkend
0,1 bis 1,0 MPa
Einfach wirkend0,2 bis 1,0 MPa
Garantierter Druck1,5 MPa
Arbeitstemperatur-20 bis 70℃
GeschwindigkeitsbereichDoppeltwirkend: 30 bis 500 mm/s    Einfachwirkend: 50 bis 500 mm/s
Schlaganfalltoleranz

Hub≤150+1,0    Hub>150+1,4

                   0                            0

KissentypMAC   MACD   MACJ-Serie: Verstellbares Kissen    Andere Serien: Stoßstange
AnschlussgrößeM5X0,8G1/8G1/4

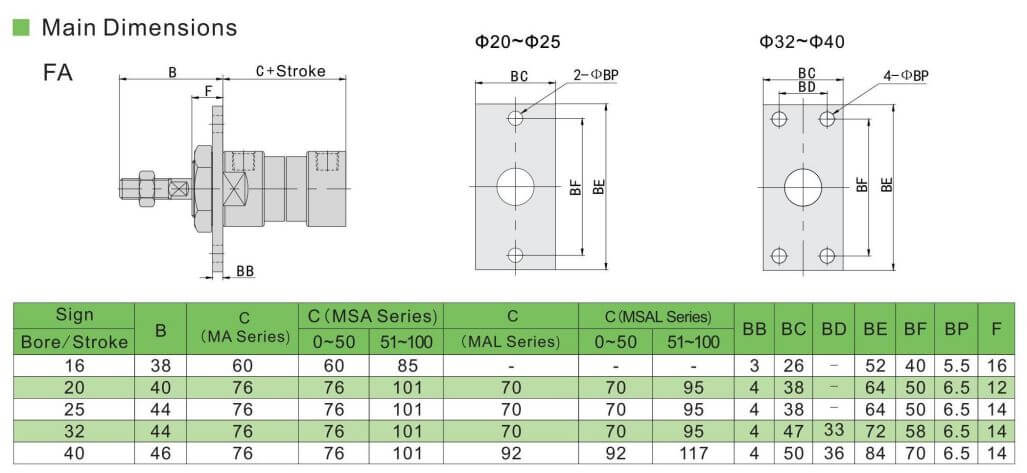

Hauptabmessungen

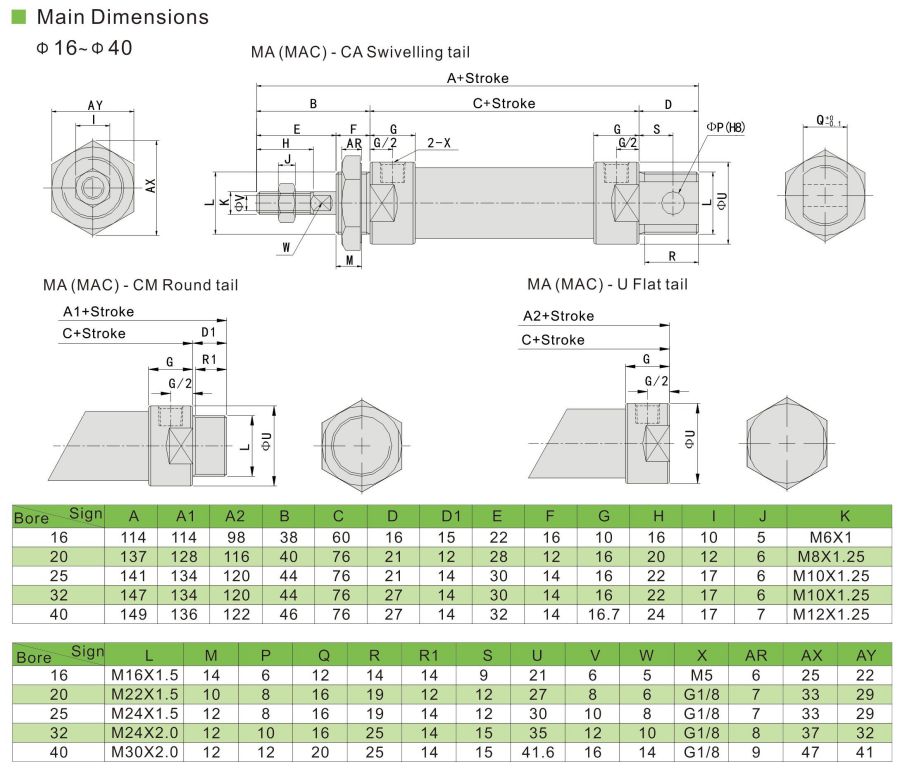

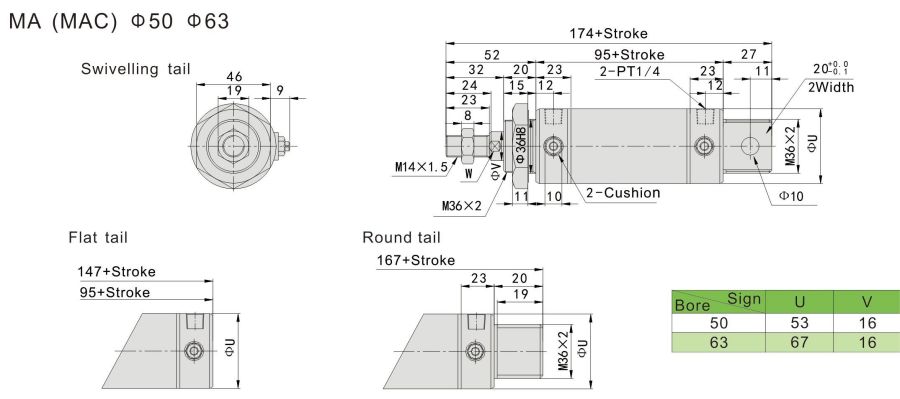

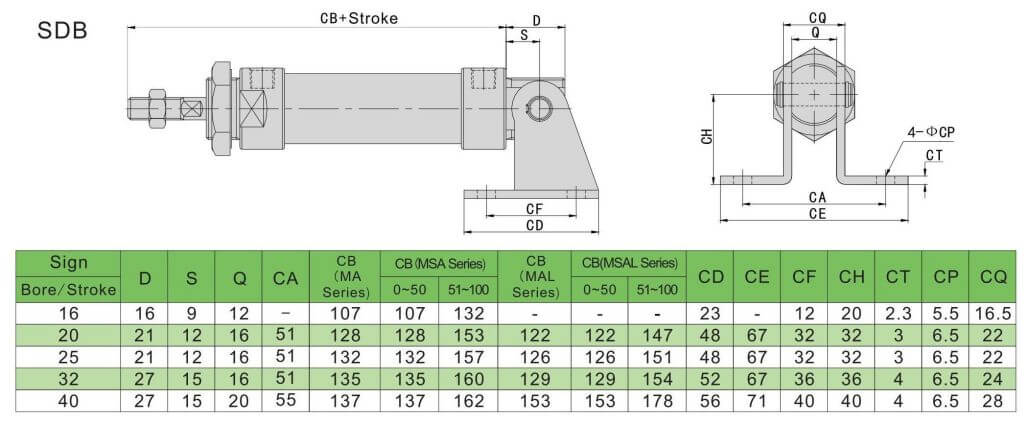

Abmessungen runder PneumatikzylinderMINI-Zylinderabmessungen

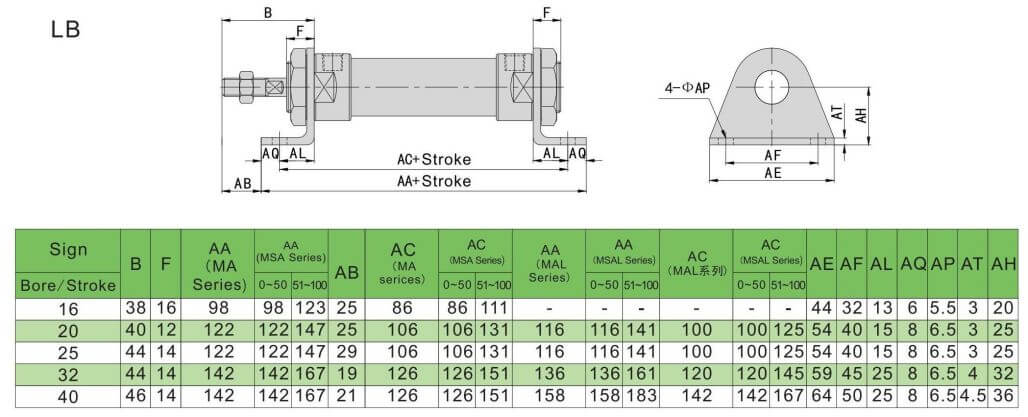

 Mini-Zylinderhalterungen der MA-Serie

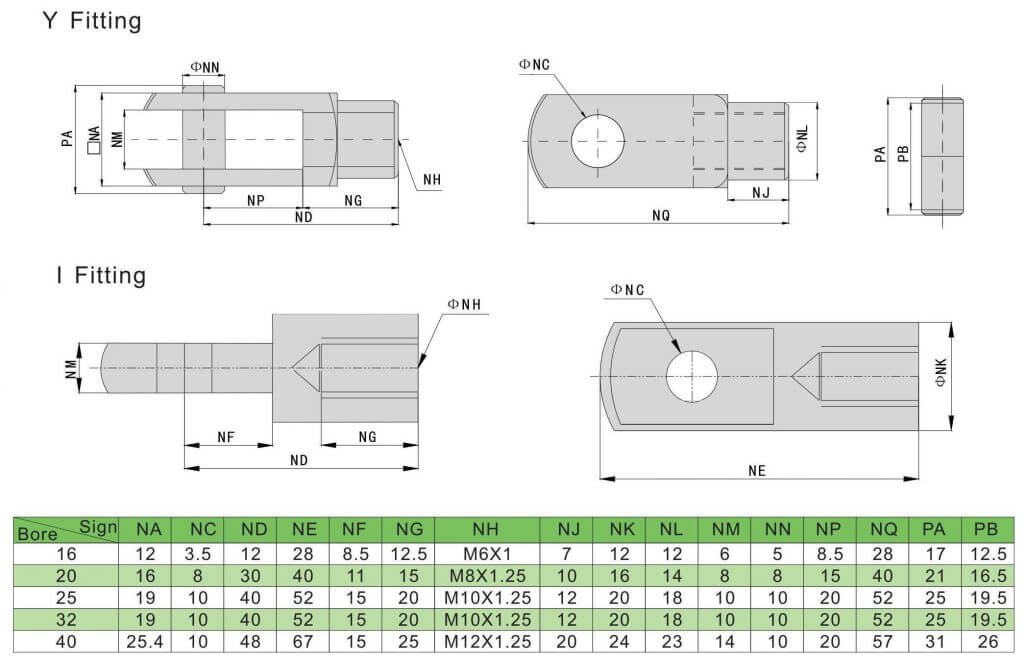

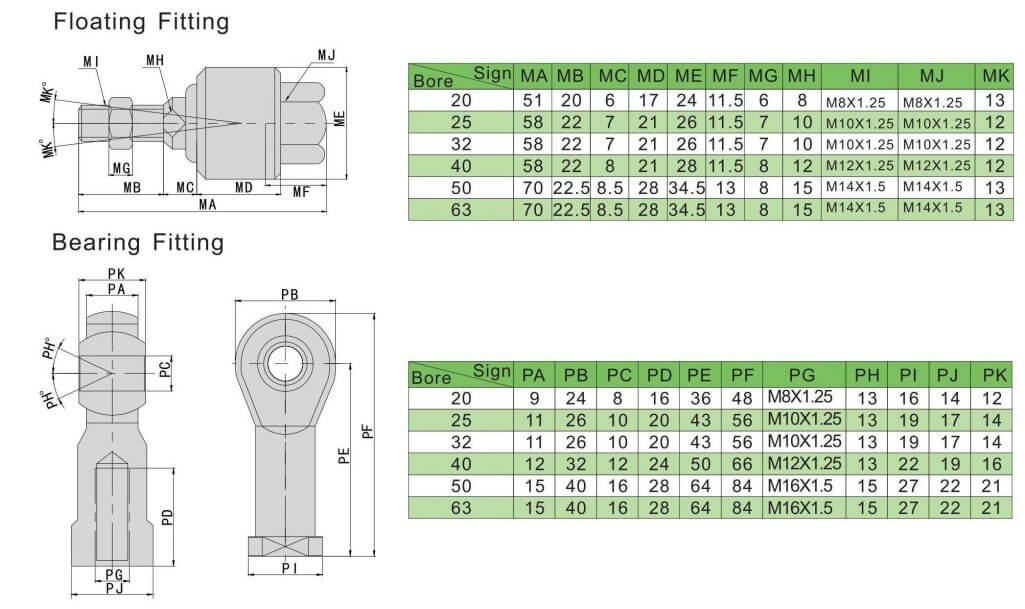

runde PneumatikzylinderaufnahmeMini-Luftzylindermontagerunde LuftzylindermontageAbmessungen der Y-ZylinderanschlüsseAbmessungen der schwimmenden Armaturen

Produkt-FAQ

Q1.Was ist die ISO-Norm für den Pneumatikzylinder?

Der ISO 6432-Zylinder Die Norm bezieht sich auf die Abmessungen des Grundprodukts und die Größe des Zylinders bei Verwendung von Halterungen und Zubehör.


Q2.Was ist die Hubgröße eines Pneumatikzylinders?

Die Zylinder sind mit Bohrungen von 16, 20, 25, 32, 40, 50 und 63 mm und Hublängen von 25 mm bis 500 mm erhältlich.Einfachwirkende Zylinder mit Federrückzug in Einfahrrichtung sind in Hublängen bis 40 mm lieferbar.


Q3.Wie erhöhe ich den Druck in meinem Pneumatikzylinder?

Eine andere Möglichkeit, die vom Zylinder erzeugten Kräfte zu erhöhen oder zu verringern, besteht darin, einen Zylinder mit entweder einem größeren (größere Kraft) oder einem kleineren (geringere Kraft) Durchmesser zu wählen.Denken Sie daran: Je größer der Durchmesser, desto größer die Oberfläche des Kolbens und desto höher der Druck.


Q4.Wie stellt man die Geschwindigkeit des Luftzylinders ein?

Beim Ausfahren des Zylinderkolbens wird die Luft dahinter komprimiert, da die Luft nicht so leicht entweichen kann.Wenn Sie die Durchflussregulierschraube festziehen, verlangsamt sich die Bewegung des Kolbens, da die Luft noch weiter eingeschränkt wird.Steuert die Geschwindigkeit eines Zylinders oder begrenzt den Luftstrom.Drehen Sie einfach das Nadelventil, um die Luftgeschwindigkeit anzupassen.


F5.Wie berechnet man die Kraft eines Pneumatikzylinders?

Verwenden Sie den Zylinderdurchmesser (d), um den Zylinderarbeitsbereich (A) zu berechnen, der A = π × d² / 4 beträgt.

Bestimmen Sie den Arbeitsdruck (P) im Zylinder.

Multiplizieren Sie den Druck (P) mit der Fläche (A).Auf diese Weise berechnen Sie die theoretische Schubkraft (F) des Pneumatikzylinders, F = P × A.

Kraftrechner für pneumatische Zylinder


F6.Verkaufen Sie Reparatursätze für Pneumatikzylinder?

Ja, wir verkaufen alle Arten von Zylinderreparatursätzen und anderem Zubehör.Bitte kontaktieren Sie uns, wenn Sie welche benötigen.


Katalog PDF
