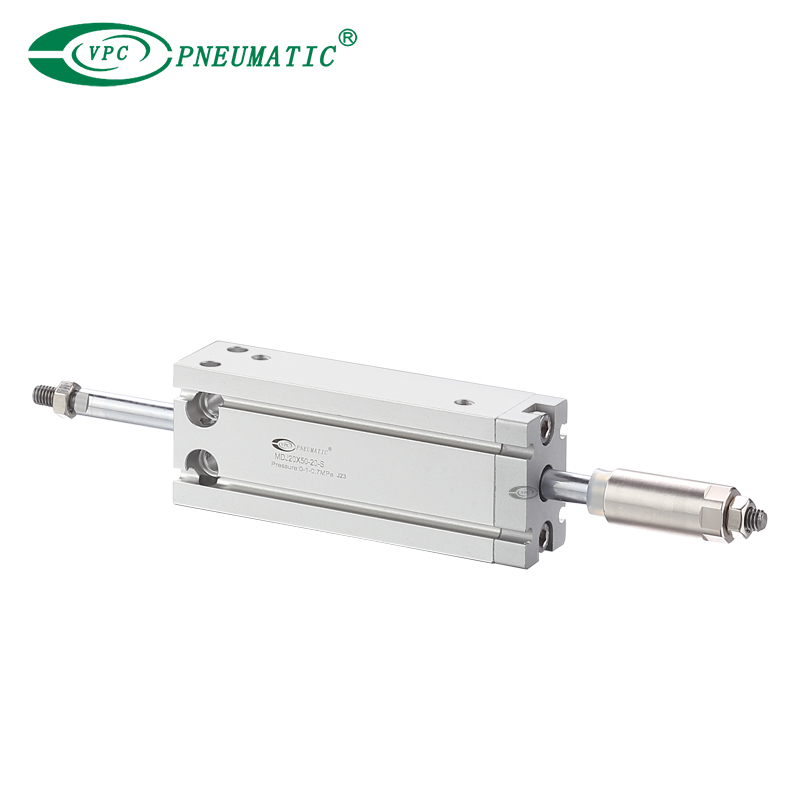

Mini-Freimontagezylinder der MDJ-Serie, verstellbarer Doppelstangenhub

Anteil an:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
1. Das Design des MDJ-Mini-Freimontagezylinders zeichnet sich durch eine leichte, kompakte Struktur aus und eignet sich daher ideal für die Integration in enge Räume ohne Leistungseinbußen.
2. Der doppelt wirkende Mechanismus stellt sicher, dass der Zylinder sowohl bei Ausfahr- als auch bei Einfahrbewegungen Kraft ausüben kann, was Vielseitigkeit in verschiedenen mechanischen Konfigurationen bietet.
3. MD-Mehrfachmontagezylinder sind in Übereinstimmung mit den JIS-Standards und ISO 21287 (Option) erhältlich.

  • MDJ

  • VPC Pneumatic

Streicheln:
5 mm bis 60+ mm
Schauspieltyp:
Doppelt wirkend
Einfach wirkend
Einstellbarer Hub :
10 mm bis 30 mm
Faden:
PT-Thread
G-Gewinde
Geschwindigkeitsbereich:
30 bis 500 mm/s
50 bis 500 mm/s
Verfügbarkeitsstatus:
erkundigen In den Einkaufswagen

Produktbeschreibung

■  Produkteigenschaft

1. Mehrere Zylinder können zusammengebaut werden, um den Installationsraum effektiv zu sparen.

2. Das hochtemperaturbeständige Dichtungsmaterial gewährleistet den normalen Betrieb des Zylinders bei 150 °C (Option).

3. Das dünne Zylinderdesign macht es zu einer ausgezeichneten Wahl für Anwendungen mit begrenztem Platzangebot.

4. Um den Zylinderkörper herum befinden sich Magnetschalterschlitze, die für die Installation von Sensorschaltern praktisch sind.

5. Kundenspezifische Hub-, Dichtungs-, Bohrungs-, Zylinderzubehör- und Reparatursätze sind erhältlich.

6.  Die Führungsgenauigkeit der Kolbenstange ist hoch und es ist kein zusätzlicher Schmierstoff erforderlich.

7.  Zylinder verschiedener Spezifikationen sind optional.



Produktspezifikationen

Bohrungsgröße (mm)61016202532
SchauspieltypMD/MDD/MDJDoppelt wirkend
MSD/MTDEinfach wirkend
ArbeitsmediumLuft (wird durch ein 40-um-Filterelement gefiltert)
Arbeiten
Druck		Doppelt wirkend0,15 bis 1,0 MPa
Einfach wirkend0,2 bis 1,0 MPa
Beweisdruck1,5 MPa
Arbeitstemperatur-20 bis 70℃
GeschwindigkeitsbereichDoppeltwirkend: 30 bis 500 mm/s Einfachwirkend: 50 bis 500 mm/s
Schlaganfalltoleranz+0/1,0
KissentypBamper
AnschlussgrößeM5x0,81/8
