| Arbeitsmedium: | |
|---|---|
| Filterleistung: | |
| max.Arbeitsdruck: | |
| Arbeitstemperatur: | |

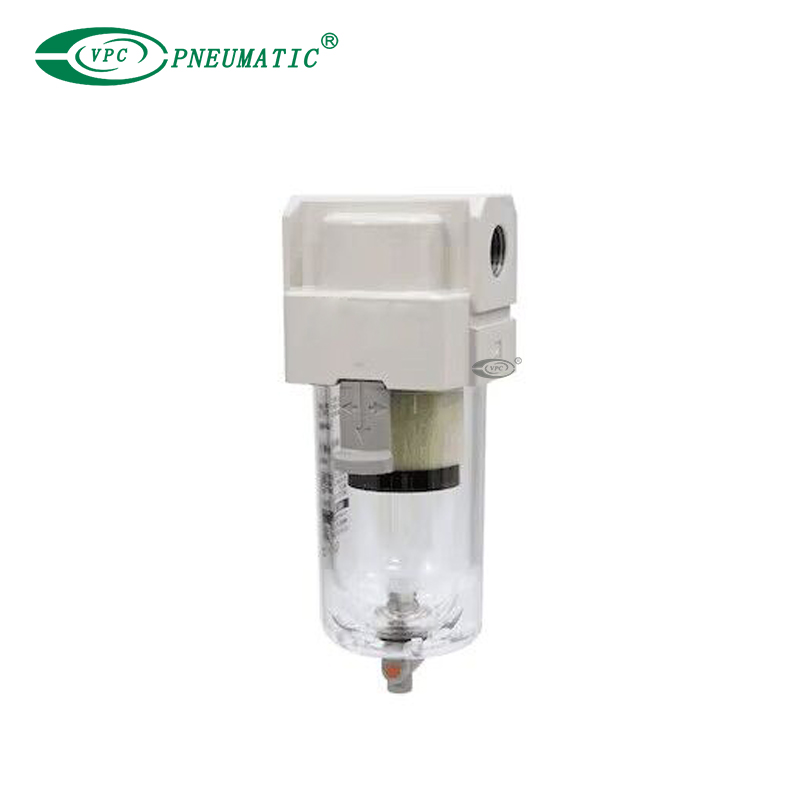

Produktbeschreibung
1. Das modulare Luftfilterdesign ermöglicht den Anschluss an andere VPC-Luftaufbereitungsgeräte.
2. Verhindert Verunreinigungen und sieht sauber aus.
3. Die Reduzierung der Dicke des Harzgehäuses sorgt für mehr Kapazität und geringeres Gewicht.
4. Eine verbesserte Wasserabscheidungseffizienz verlängert die Lebensdauer der Filterelemente.
5. Verfügbare Anschlussgrößen: 1/8' bis 3/4' (Rc-, NPT- oder G(PF)-Gewinde)
6. Zum Zubehör gehören eine Halterung und ein automatischer Schwimmerablass.

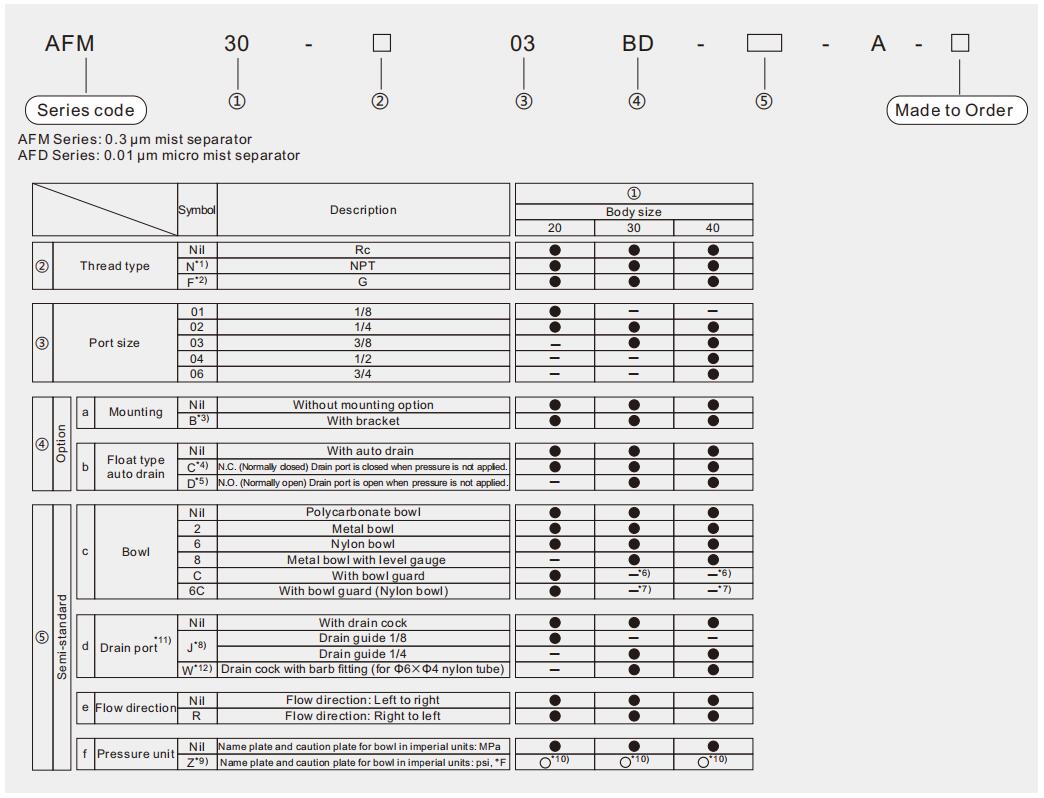

Bestellbeispiel: Option/Semi-Standard: Wählen Sie jeweils eine für a bis f aus.
Option/Semi-Standard-Symbol: Wenn mehr als eines Angabe erforderlich, bitte in alphanumerischer Reihenfolge angeben.
Modell: AFM30-03BD-RA
*1) Die Ablaufführung ist NPT1/8 (gilt für AFM20-A, AFD20-A) und NPT1/4 (gilt für AFM30-A/40-A, AFD30-A/40-A). Der automatische Entleerungsanschluss verfügt über eine Φ3/8'-Steckverbindung (gilt für AFM30-A/40-A, AFD30-A/40-A).
*2) Die Ablaufführung ist G1/8 (gilt für AFM20-A, AFD20-A) und G1/4 (gilt für AFM30-A/40-A, AFD30-A/40-A).
*3) Eine Halterung ist zum Zeitpunkt des Versands nicht montiert und wird lose geliefert.Inklusive 2 Befestigungsschrauben.
*4) Wenn kein Druck ausgeübt wird, verbleibt Kondensat in der Schüssel, das den automatischen Ablassmechanismus nicht startet. Es wird empfohlen, das Restkondensat vor Beendigung des Tagesbetriebs abzulassen.
*5) Wenn der Kompressor klein ist (0,75 kW, Auslassstrom weniger als 100 l/min [ANR]), kann es zu Luftleckagen am Ablasshahn kommen während der Betriebsaufnahme.NC-Typ wird empfohlen.
*6) Ein Schüsselschutz ist serienmäßig im Lieferumfang enthalten (Polycarbonat).
*7) Ein Schüsselschutz ist serienmäßig im Lieferumfang enthalten (Nylon).
*8) Ohne Ventilfunktion.
*9) Für Rohrgewindetyp: NPT.
*10) O: Für Rohrgewindetyp: nur NPT
*11) Die Kombination aus automatischem Schwimmerablass: C und D ist nicht verfügbar.
*12) Die Kombination aus Metallschüssel: 2 und 8 ist nicht verfügbar.
Produktspezifikationen
| Modell | AFM20-A | AFM30-A | AFM40-A | AFM40-06-A | |
| AFD20-A | AFD30-A | AFD40-A | AFD40-06-A | ||
| Anschlussgröße | 1/8, 1/4 | 1/4, 3/8 | 1/4, 3/8, 1/2 | 3/4 | |
| Arbeitsmedium | Saubere Luft | ||||
| Arbeitstemperatur | -5 bis 60°C (ohne Gefrieren) | ||||
| Beweisdruck | 1,5 MPa | ||||
| Max.Arbeitsdruck | 1,0 MPa | ||||
| Mindest.Arbeitsdruck | 0,05 MPa | ||||
| Nennfiltrationsleistung | AFM20-A bis AFM40-06-A | 0,3 µm (99,9 % gefilterte Partikelgröße) | |||
| AFD20-A bis AFD40-06-A | 0,01 µm (99,9 % gefilterte Partikelgröße) | ||||
| Konzentration des Ölnebels auf der Auslassseite | AFM20-A bis AFM40-06-A | Max. 1,0 mg/m³ (ANR) (≈0,8 ppm)*2, *3) | |||
| AFD20-A bis AFD40-06-A | Max.0,1 mg/m³ (ANR) (Vor Sättigung mit Öl 0,01 mg/m³ (ANR) oder weniger ≈ 0,008 ppm)*2, *3) | ||||
Nenndurchfluss*1) [L/min(ANR)] | AFM20-A bis AFM40-06-A | 200 | 450 | 1100 | |
| AFD20-A bis AFD40-06-A | 120 | 240 | 600 | ||
| Ablaufkapazität (cm³) | 8 | 25 | 45 | ||
| Schüsselmaterial | Polycarbonat | ||||
| Schüsselschutz | Semi-Standard (Stahl) | Standard (Polycarbonat) | |||
*1) Bedingungen: Eingangsdruck 0,7 MPa;Der Nenndurchfluss variiert je nach Eingangsdruck. Halten Sie den Luftstrom innerhalb des Nenndurchflusses, um ein Ausströmen von Schmiermittel zur Auslassseite zu verhindern.
*2) Wenn die Austrittskonzentration des Kompressorölnebels 30 mg/m beträgt³ (ANR).
*3) Schüsseldichtung und andere O-Ringe sind leicht geschmiert.
| Optionale Spezifikationen | Modell | ||||
| AFM20-A | AFM30-A | AFD40-A | AFD40-06-A | ||
| AFD20-A | AFD30-A | AFD40-A | AFD40-06-A | ||
| Halterungsmontage | AF22P-050AS | AF32P-050AS | AF42P-050AS | AF42P-070AS | |
| Automatischer Schwimmerablass | NC | AD27-A | AD37-A | AD47-A | |
| NEIN | - | AD38-A | AD48-A | ||
*1) Montage einer Halterung und 2 Befestigungsschrauben.
*2) Mindestbetriebsdruck: NO-Typ – 0,1 MPa;NC-Typ – 0,1 MPa (AD27-A) und 0,15 MPa (AD37-A/AD47-A). Bitte wenden Sie sich bezüglich der Anzeigespezifikationen für psi- und °F-Einheiten separat an VPC.
*3) Bitte wenden Sie sich an VPC, um Einzelheiten zu den Abflussleitungen für NPT- oder G-Anschlussgrößen zu erfahren.
Hauptabmessungen
