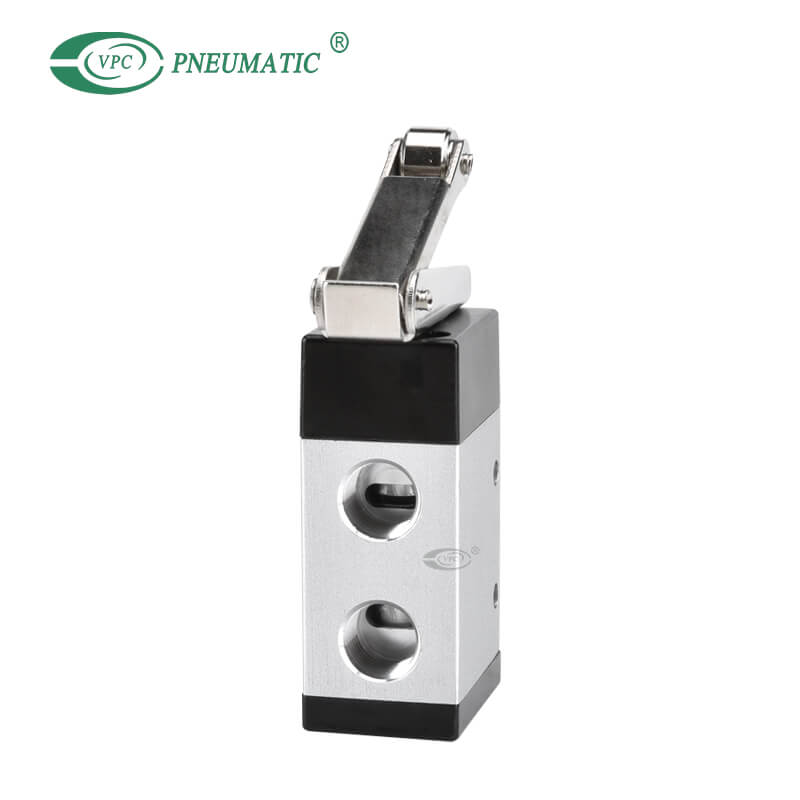

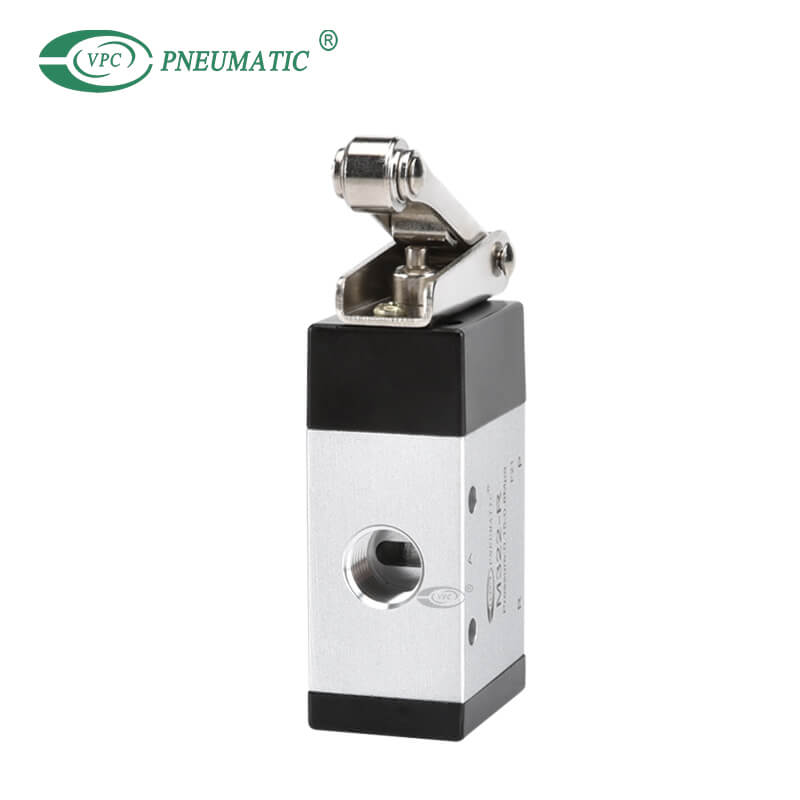

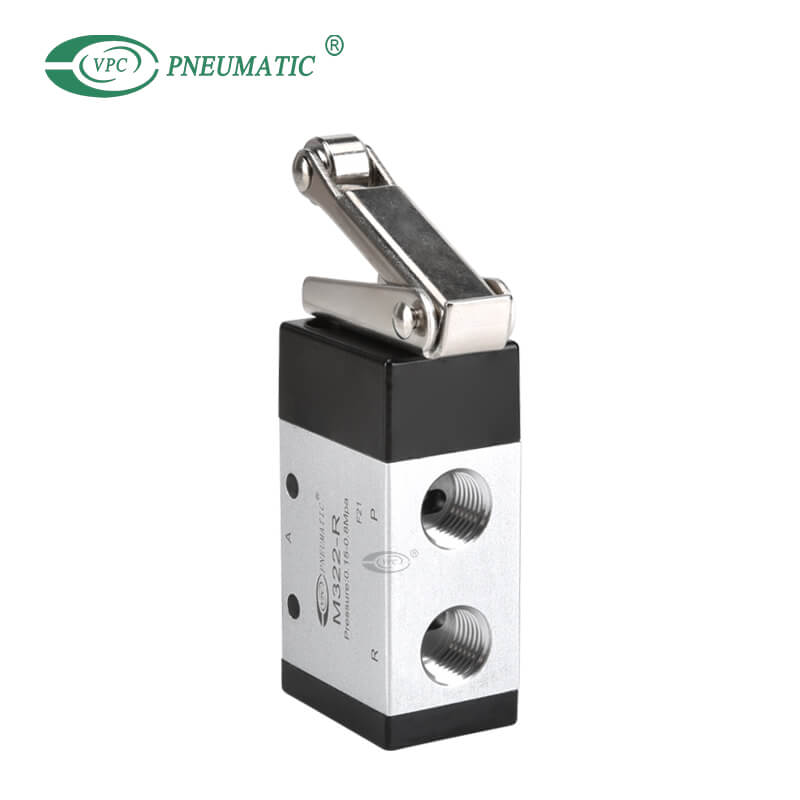

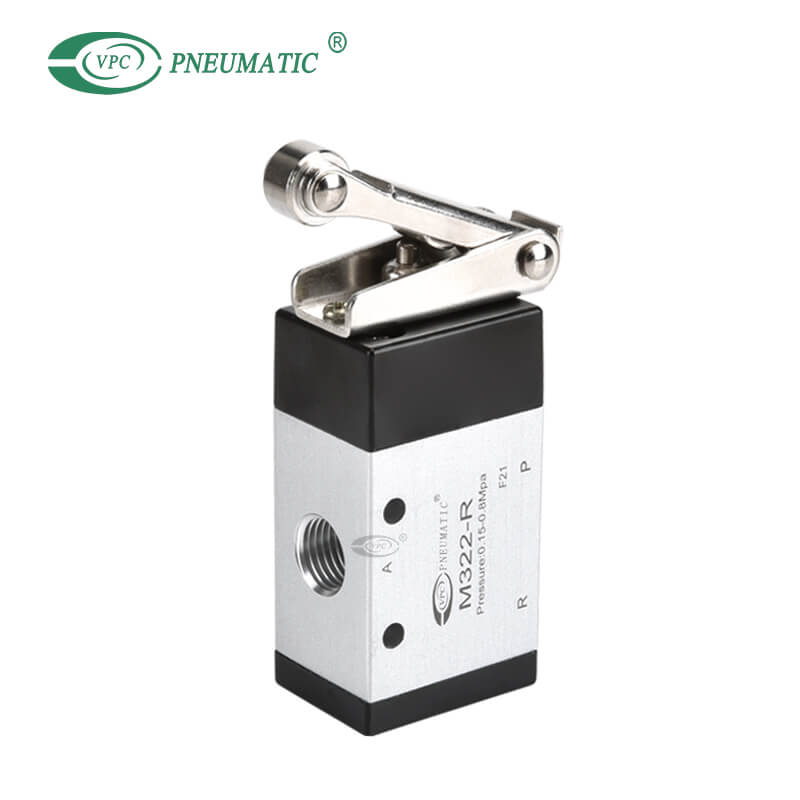

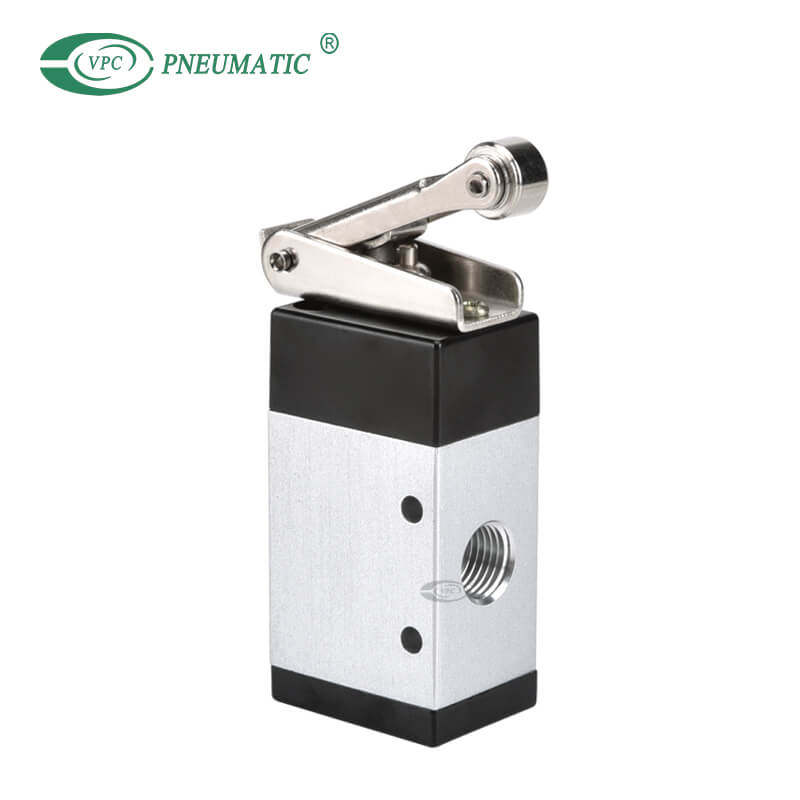

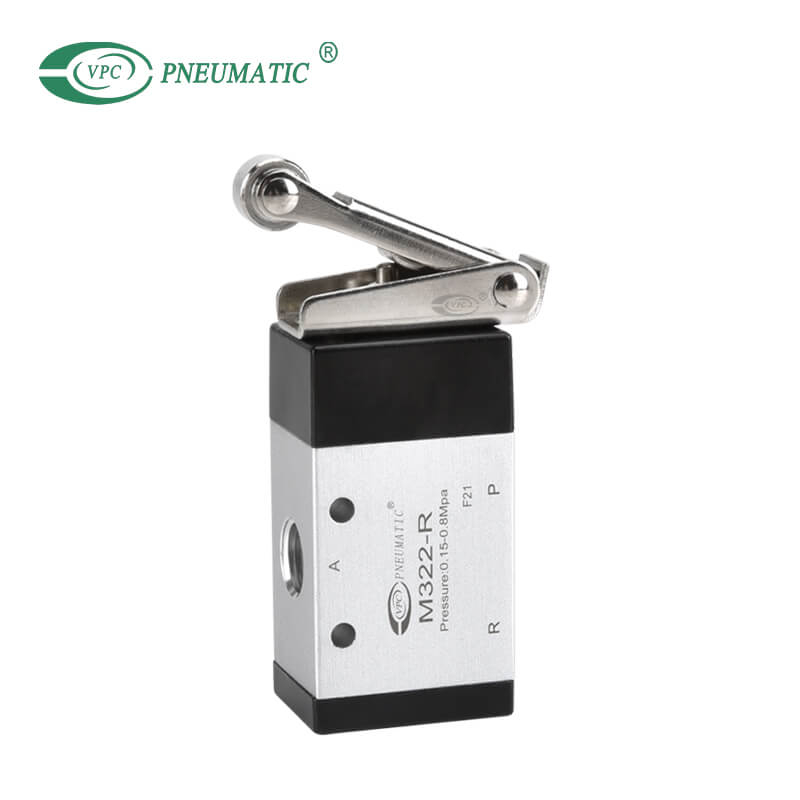

Mechanisches Ventil der Serie M322, 2 Positionen, 3 Anschlüsse, Rollrad

Anteil an:
Mechanisches Ventil der M-Serie, ideal zum Steuern von Zylindern oder pneumatischen Aktuatoren, indem es durch etwas ausgelöst wird, das sich über die Rolle bewegt und den Hebel nach unten drückt, sobald es vorbei ist, springt der Hebel zurück.Einfach zu bedienen, zu installieren und zu warten.
  • M322-R
  • VPC Pneumatic
  • 8412909000
Arbeitsmedium:
Steuermodus:
Arbeitsdruck:
Arbeitstemperatur:
Gelenkgröße:
Verfügbarkeitsstatus:

Produktbeschreibung

■  Produkteigenschaft

1. Der Auspuffauslass befindet sich über dem Körper, wodurch der Schalldämpfer bequem installiert werden kann, um Lärm und Umweltverschmutzung zu verringern.

2. Die äußere Kraft, die durch die Richtungsänderung der Reihe von M(x)B und M(x)R erforderlich ist  wird durch einen externen Mechanismus bereitgestellt, der für Positionstest oder Hubschalter-Endschalter verwendet werden kann.

3. M(x)PP, M(x)PPL, M(x)PB, M(x)EB  und M(x)TB werden manuell betrieben, besitzen Steuergelenke mit mehreren Strukturformen und sind für den Einsatz unter verschiedenen Bedingungen geeignet.

4. Bei der Gleitsäulenstruktur wird die Steuerkraft nicht durch den Arbeitsdruck beeinflusst (d. h. es gibt keinen Gegendruckeffekt);Innenkreis ist gut abgedichtet und die Richtungsänderung ist empfindlich.

5. Keine Notwendigkeit, Öl zur Schmierung hinzuzufügen.

6. Multi-Montage erleichtert die Installation und Anwendung.

Symbol

Rollenhebelventilsymbol

Produktspezifikationen

ModellM221
M322M522
ArbeitsmediumSaubere Luft
KontrollmodusMechanische Steuerung/manuelle Steuerung
SchmierungNein
Arbeitsdruck0,15 bis 0,8 MPa
maximaler Druck1,2 MPa
Arbeitstemperatur-5 bis 80℃
GelenkgrößeG1/8', G1/4'


Hauptabmessungen

manueller pneumatischer SchalterSMC Rollenhebelventilmanueller LuftventilschalterM522 Abmessungen des mechanischen Ventils

Hersteller-FAQ

1. Was ist ein pneumatisches Druckknopfventil?

Pneumatische Druckknopfventile werden verwendet, um andere pneumatische Geräte innerhalb eines Systems manuell zu signalisieren.Sie sind mit einer Vielzahl von Drucktastenbetätigern erhältlich, darunter Pilz-, Flach-, vorstehende, Rollenrad- und Auswahltasten, die in Rot, Grün oder Schwarz erhältlich sind.


2. Was ist ein Rollenhebelventil?

Pneumatische Rollenhebelventile werden zur mechanischen Positionserfassung von Teilen innerhalb von Maschinenautomatisierungssystemen verwendet;ein bewegliches Teil fährt über die Walze und betätigt das Ventil.


3. Wie funktionieren Rollenventile?

Das Rollenhebelventil wird betätigt, wenn der Rollenhebel beispielsweise durch den Nocken eines Zylinders gedrückt wird.Nach Loslassen des Rollenhebels wird das Ventil durch eine Rückstellfeder in seine Ausgangsstellung zurückgestellt.


4. Was ist ein 3-2-Wege-Rollenhebelventil?

Eine 3/2-Wege-Rolle  Ventil hat drei Anschlüsse und zwei Positionen, die pneumatisch, mechanisch, manuell oder elektrisch über ein Magnetventil angesteuert werden können.Sie werden beispielsweise zur Steuerung eines einfachwirkenden Zylinders, zum Antreiben pneumatischer Aktuatoren, zum Abblasen, Druckentlasten und für Vakuumanwendungen verwendet.

Katalog PDF
