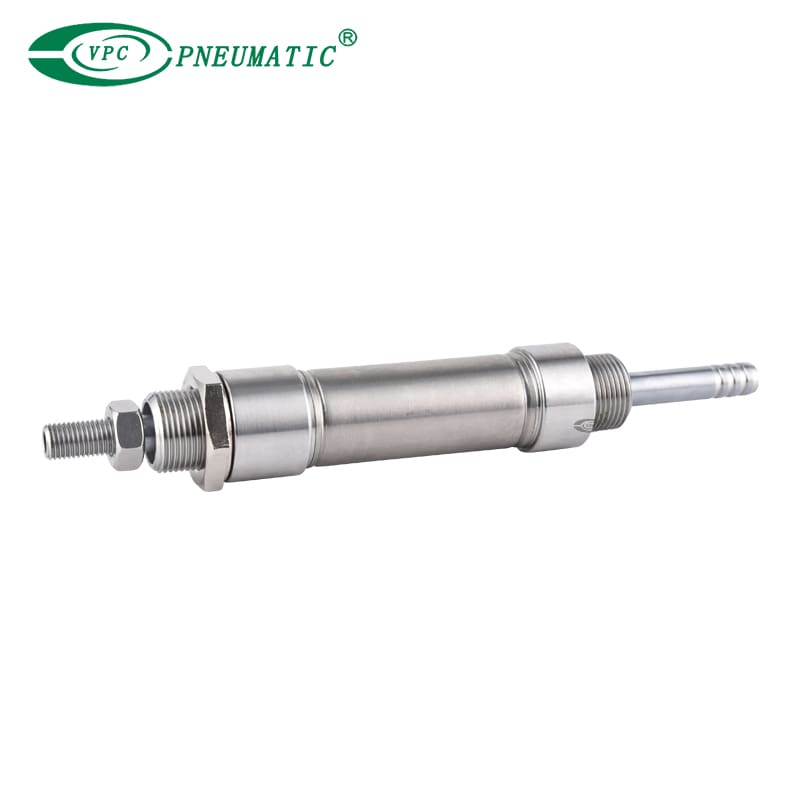

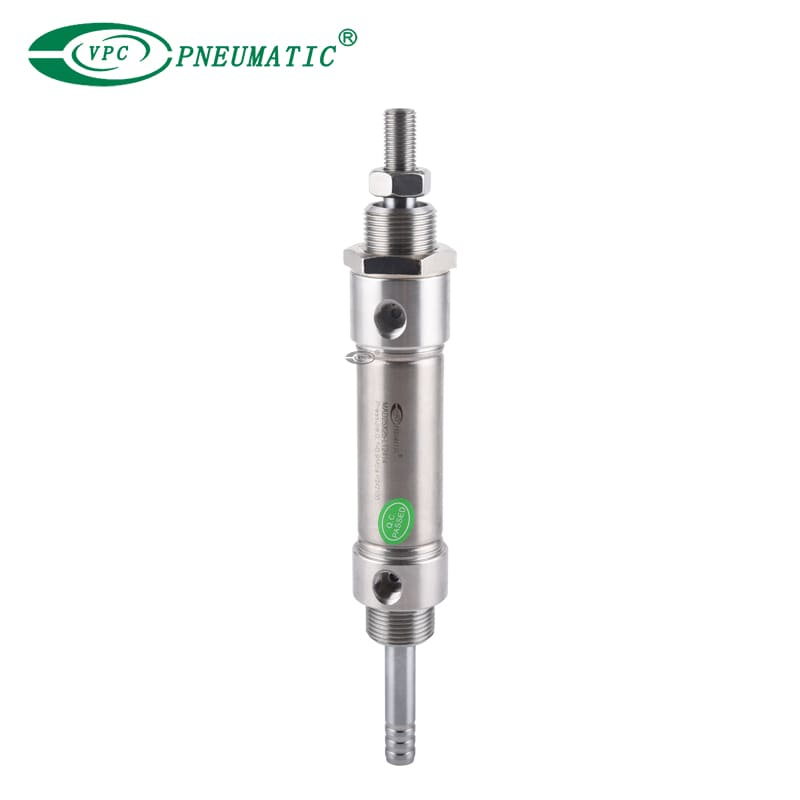

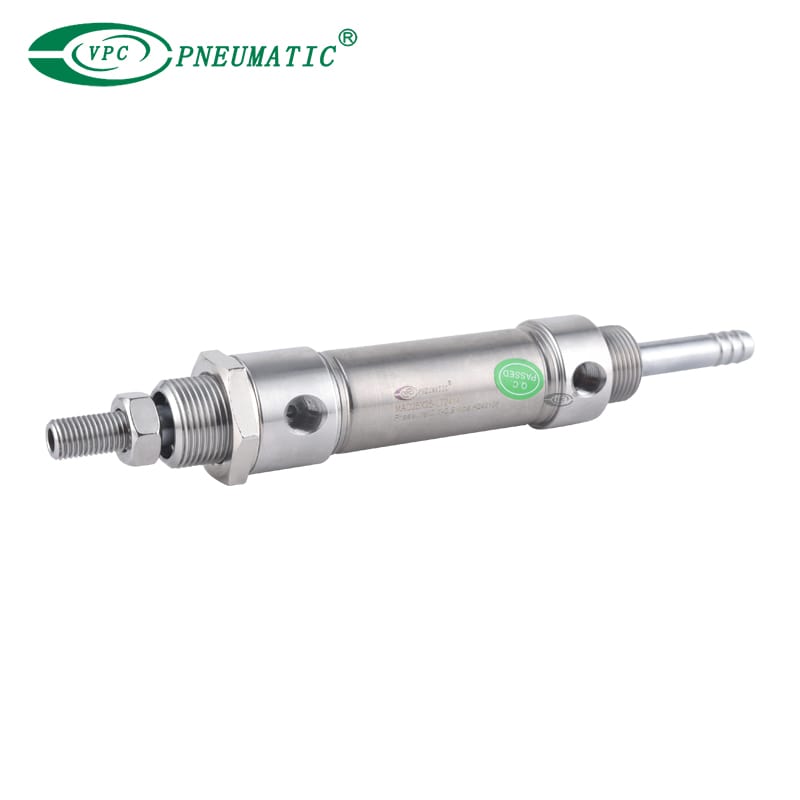

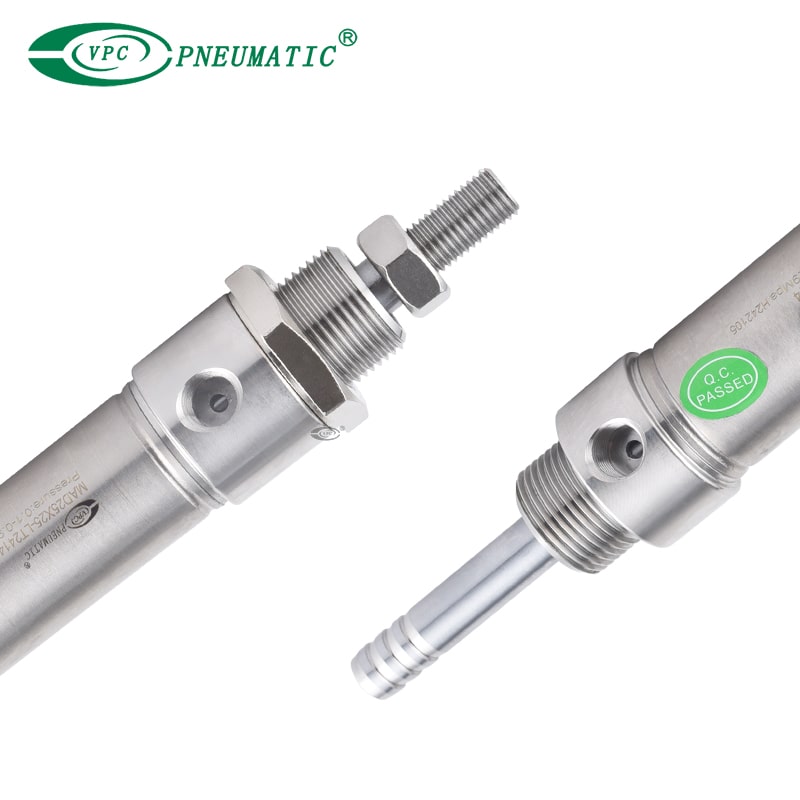

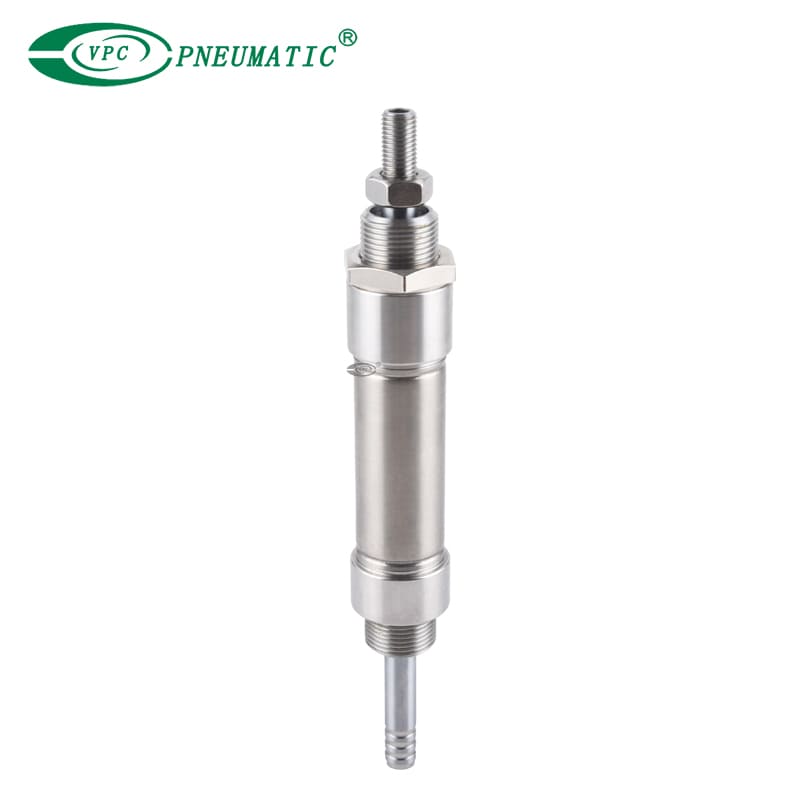

Produktbeschreibung
1. Kompaktes Design: Miniaturisierter Fußabdruck für platzbeschränkte Anwendungen.
2. Konstruktion aus rostfreiem Stahl: Langlebige, korrosionsresistente Bauen ideal für anspruchsvolle und hygienische Umgebungen.
3. Doppelschauspiel, Doppelstange: Bidirektionale Kraft und ausgewogene Betätigung für vielseitige Anwendungen.
4. hohe Präzision und Wiederholbarkeit: Gewährleistet eine genaue, konsistente Leistung bei hochfrequenten Operationen.
5. Leichtes Gewicht & robust: Kleine und doch starke, bietet eine hohe Betriebszuverlässigkeit.
Produktspezifikationen
| Bohrung (MM) | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
Mountin -Typ | MSA MTA | Single Schauspiel | - | |||||
| Ma mad maj | Doppelte Schauspielerei | - | ||||||
| BESCHÄDIGEN | - | Doppelte Schauspielerei | ||||||
| MAC MACD MACJ | - | Doppelt mit Kissen handeln | ||||||
| Arbeitsmedium | Saubere Luft (40um -Filterung) | |||||||
| Arbeitsdruck | Doppelte Schauspielerei | 0,1 bis 1,0 mPa | ||||||
| Single Schauspiel | 0,2 bis 1,0 mPa | |||||||
| Garantierter Druck | 1,5 MPA | |||||||
| Arbeitstemperatur | -20 bis 70 ℃ | |||||||
| Geschwindigkeitsbereich | Doppelschauspiel: 30 bis 500 mm/s Single Schauspiel: 50 bis 500 mm/s | |||||||
| Schlaganfalltoleranz | Schlaganfall ≤150+1,0 Hub> 150+1,4 0 0 | |||||||
| Kissentyp | MAC MACD MACJ -Serie: Einstellbares Kissen Andere Serie: Stoßfänger | |||||||
| Portgröße | M5x0.8 | G1/8 | G1/4 | |||||
Hauptabmessungen
Produkt FAQ
Q1. Was ist der ISO -Standard für den pneumatischen Zylinder?
Der ISO 6432 -Zylinderstandard bezieht sich auf die Abmessungen des Grundprodukts und die Größe des Zylinders, wenn Montage und Zubehör angewendet werden.
Q2. Was ist die Schlaganfallgröße im pneumatischen Zylinder?
Die Zylinder sind in Bohrungen von 16, 20, 25, 32, 40, 50 und 63 mm erhältlich, mit Schlaganfällen von 25 mm bis 500 mm. Einzelwirkungszylindern mit Federrückkehr in der Rückzugsrichtung sind in Hublängen von bis zu 40 mm erhältlich.
Q3. Wie erhöhe ich den Druck in meinem pneumatischen Zylinder?
Eine andere Möglichkeit, die vom Zylinder erzeugten Kräfte zu erhöhen oder zu verringern, besteht darin, einen Zylinder mit einer signifikanteren (größeren Kraft) oder einem kleineren (weniger Kraft) Durchmesser zu wählen. Denken Sie daran, je größer der Durchmesser ist, desto größer die Oberfläche des Kolbens und desto größer der Druck.
Q4. Wie passt man Luftzylinderdrehzahl ein?
Wenn sich der Zylinderkolben erstreckt, wird die Luft dahinter komprimiert, da die Luft nicht leicht entkommen kann. Wenn Sie die Strömungsregelschraube festziehen, verlangsamt sich die Bewegung des Kolbens, weil die Luft noch weiter eingeschränkt wird. Steuert die Geschwindigkeit eines Zylinders oder beschränkt den Luftstrom. Drehen Sie einfach das Nadelventil, um die Luftgeschwindigkeit einzustellen.
Q5. Wie berechnet man die pneumatische Zylinderkraft?
Verwenden Sie den Zylinderdurchmesser (d), um die Zylinderarbeitsfläche (a) zu berechnen, die a = π × d² / 4 ist.
Bestimmen Sie den Arbeitsdruck (P) im Zylinder.
Multiplizieren Sie den Druck (P) mit der Fläche (a). Auf diese Weise berechnen Sie die pneumtaische Zylindertheorie Push Force (F), F = P × A.
◆ Pneumatischer Zylinderkraftrechner
Q6. Verkaufen Sie pneumatische Zylinderreparaturkits?
Ja, wir verkaufen alle Arten von Zylinderreparaturkits und anderen Zubehör. Bitte setzen Sie sich mit uns in Verbindung, wenn Sie welche brauchen.
