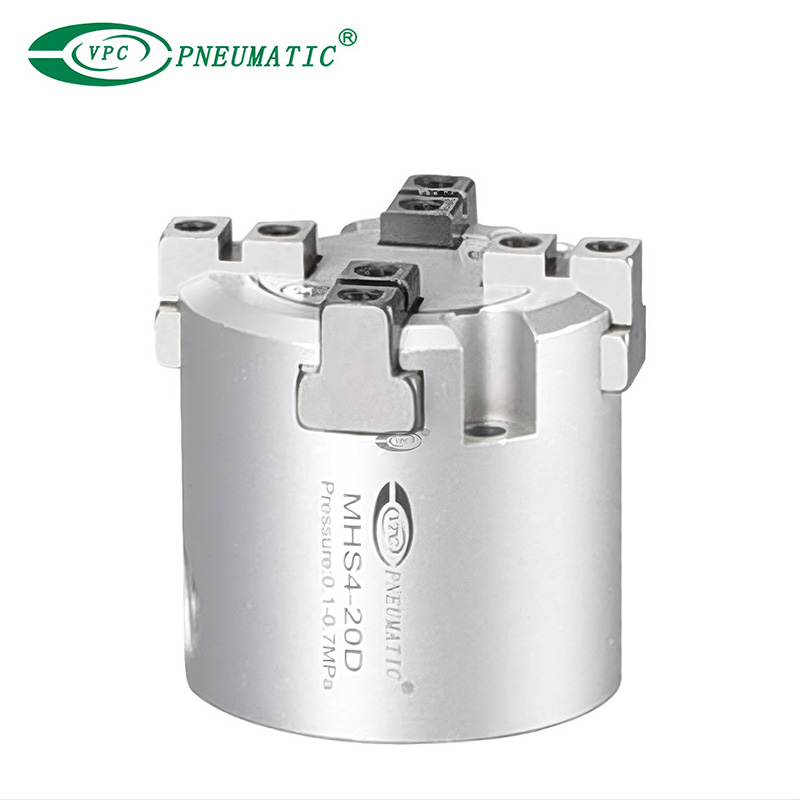

MHS4-20D
VPC Pneumatic
| Arbeitsmedium: | |
|---|---|
| Schauspieltyp: | |
| Arbeitstemperatur: | |
| Arbeitsdruck: | |
| Wiederholbarkeit : | |
| Schmierung: | |
| Packender Typ: | |
| Verfügbarkeitsstatus: | |
Produktspezifikationen
| Modell | MHS4-16d | MHS4-20D | MHS4-25D | MHS4-32d | MHS4-40d | MHS4-50D | MHS4-63d | |
| Bohrung (MM) | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
| Arbeitsmedium | Luft sauber | |||||||
| Arbeitsdruck | 0,2 bis 0,6 MPa | 0,1 bis 0,6 MPa | ||||||
| Arbeitstemperatur | -10 bis 60 ℃ | |||||||
| Wiederholbarkeit | ± 0,01 mm | |||||||
| Max. Betriebsfrequenz | 120 cpm | 60 cpm | ||||||
| Schmierung | Nicht erforderlich | |||||||
| Aktion | Doppelte Schauspielung | |||||||
| Wirksame Griffkraft bei 0,5 MPa* | Externer Griff | 10 n | 19 n | 31 n | 55 n | 88 n | 140 n | 251 N |
| Interner Griff | 12 n | 21 n | 35 n | 61 n | 97 n | 153 n | 268 N | |
| Hub öffnen/schließen | 4 mm | 4 mm | 6 mm | 8 mm | 8 mm | 12 mm | 16 mm | |
* Die Werte für Ø16 bis Ø25 sind mit dem Griffpunkt L = 20 mm für Ø32 bis Ø63 mit Griffpunkt L = 30 mm.
